空调组装线多工位输送卸料设备结构

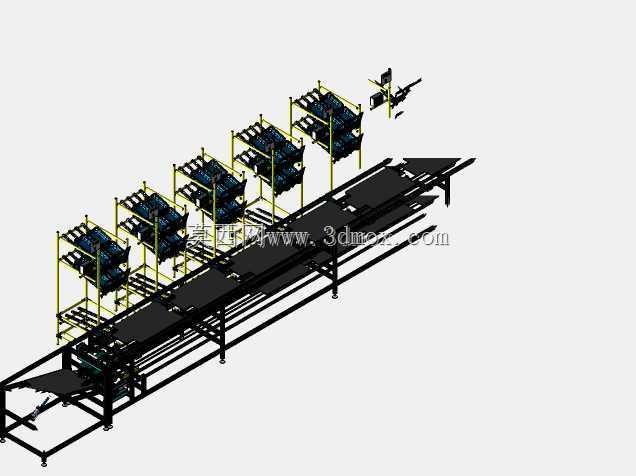

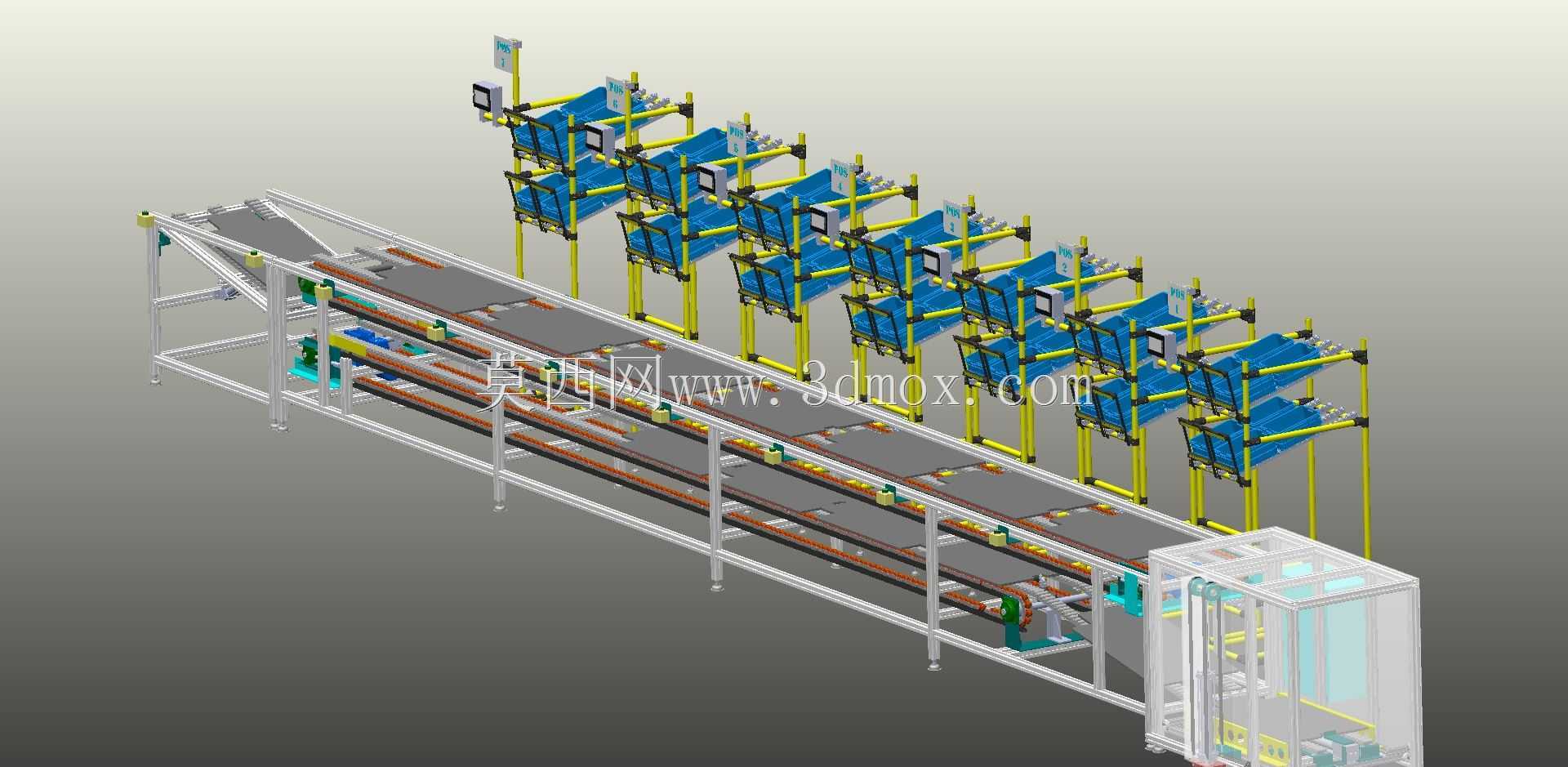

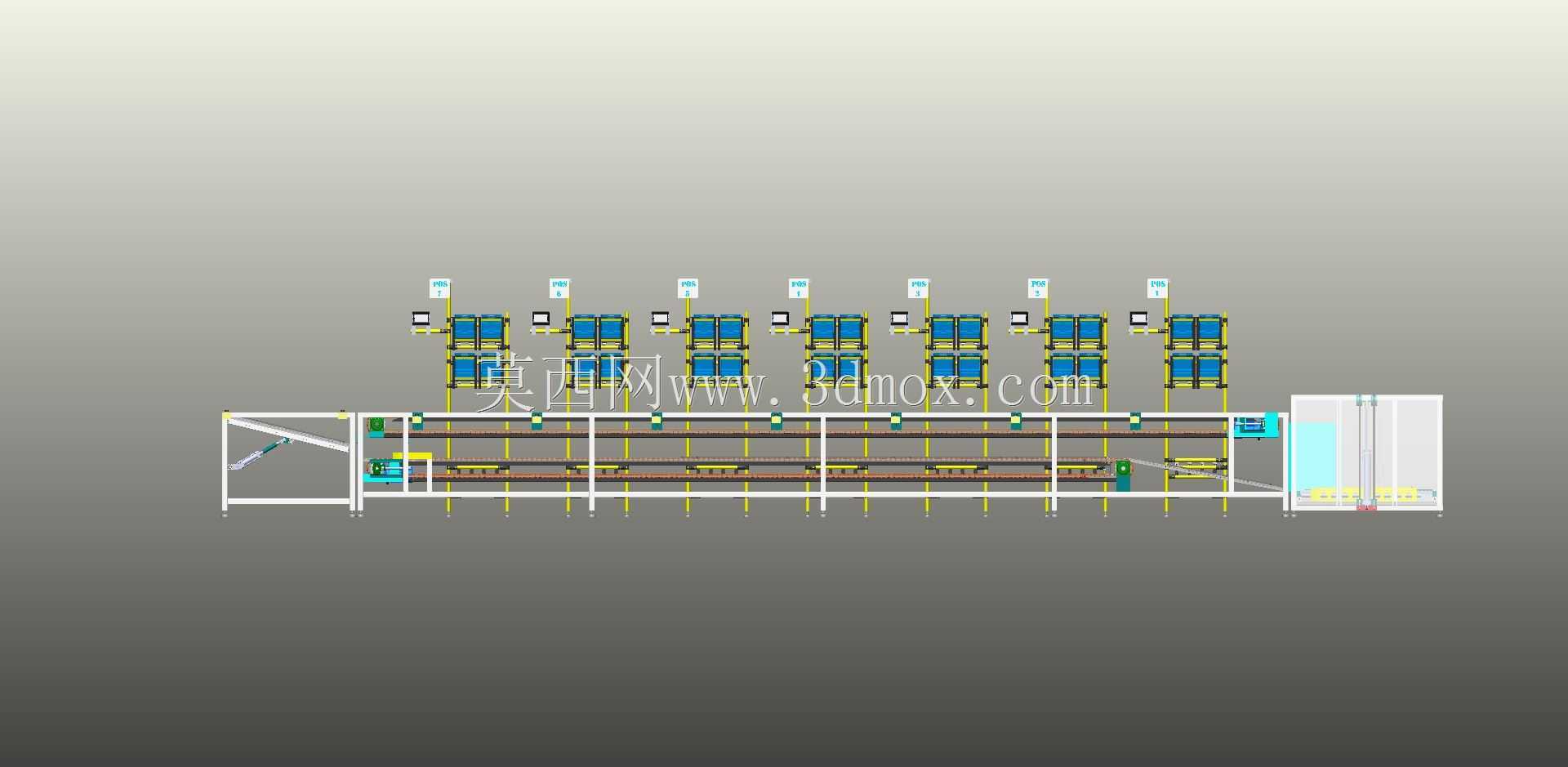

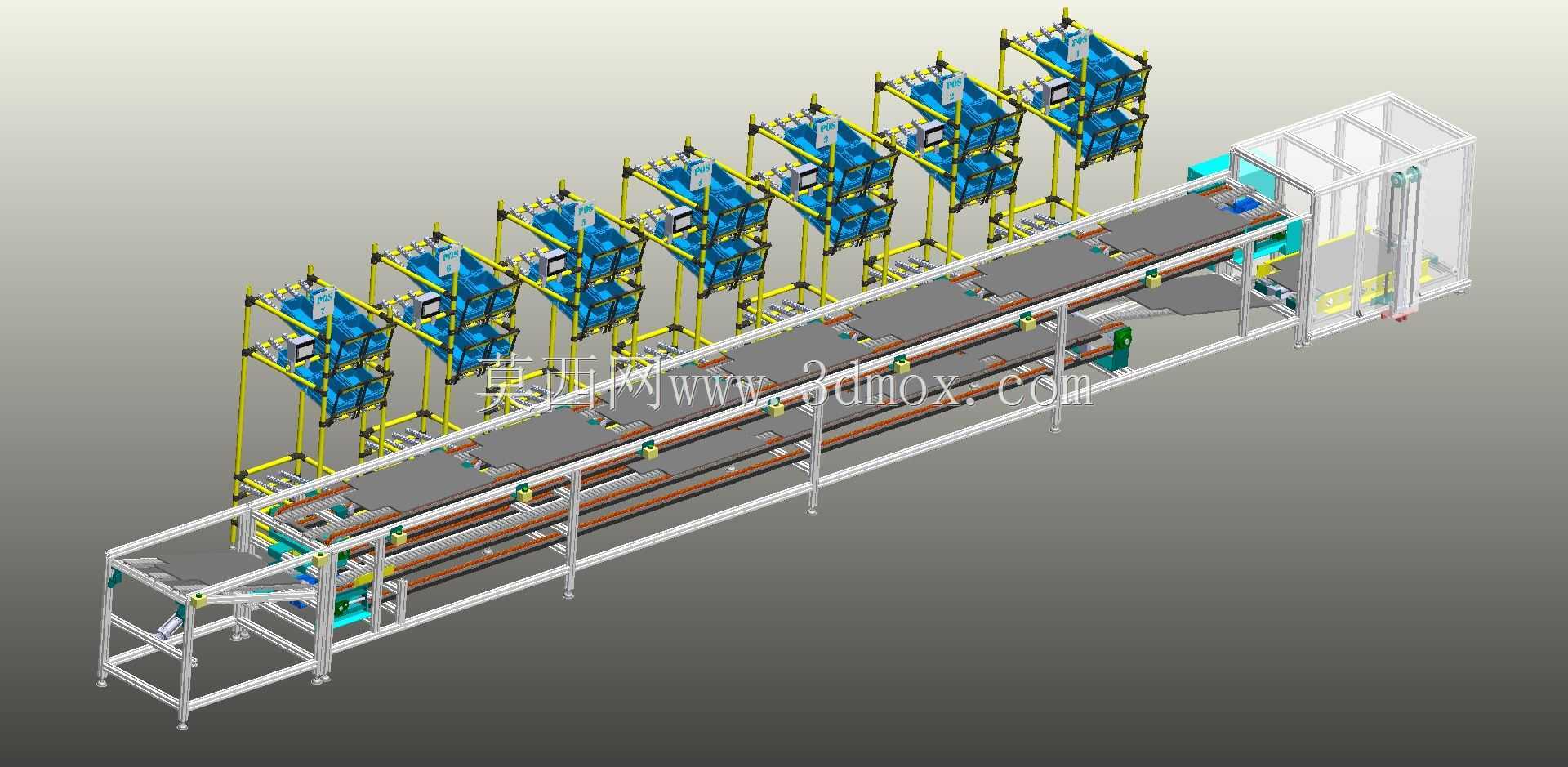

　　这套输送设备主要面向家用空调总装环节的工序流转需求，适配空调外机、内机组装过程中多工位并行作业的物料输送场景，从预装段到性能检测段之间完成工件的自动承载、定点停靠、末端卸料的全流程动作，替代传统人工推板转运的模式，减少产线人员的无效搬运工作量，同时保证各工位作业节拍的一致性，避免人工转运带来的工件磕碰、节拍紊乱问题。设备主体采用分段式铝型材搭建机架，主输送段为双层倍速链结构，上层链道承载带工装板的空调组件，按照预设节拍依次流经各个装配工位，下层链道负责空工装板的回流循环，无需人工将空板从线尾搬运回线头，减少辅助作业的人力投入。线体侧边排布的多组蓝色工装模块，是对应空调组装过程中不同工序的作业位，每个工位都设置了独立的阻挡机构，

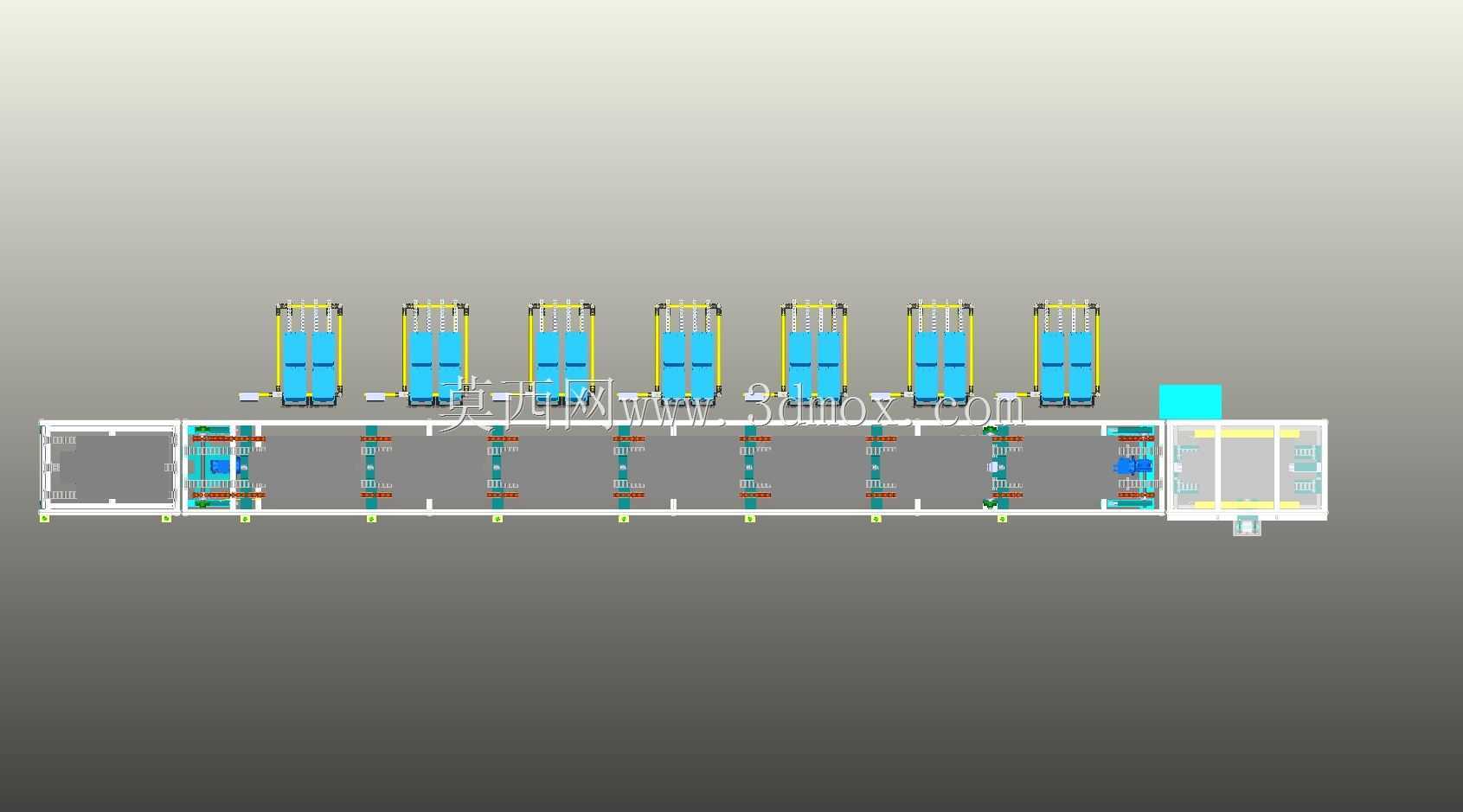

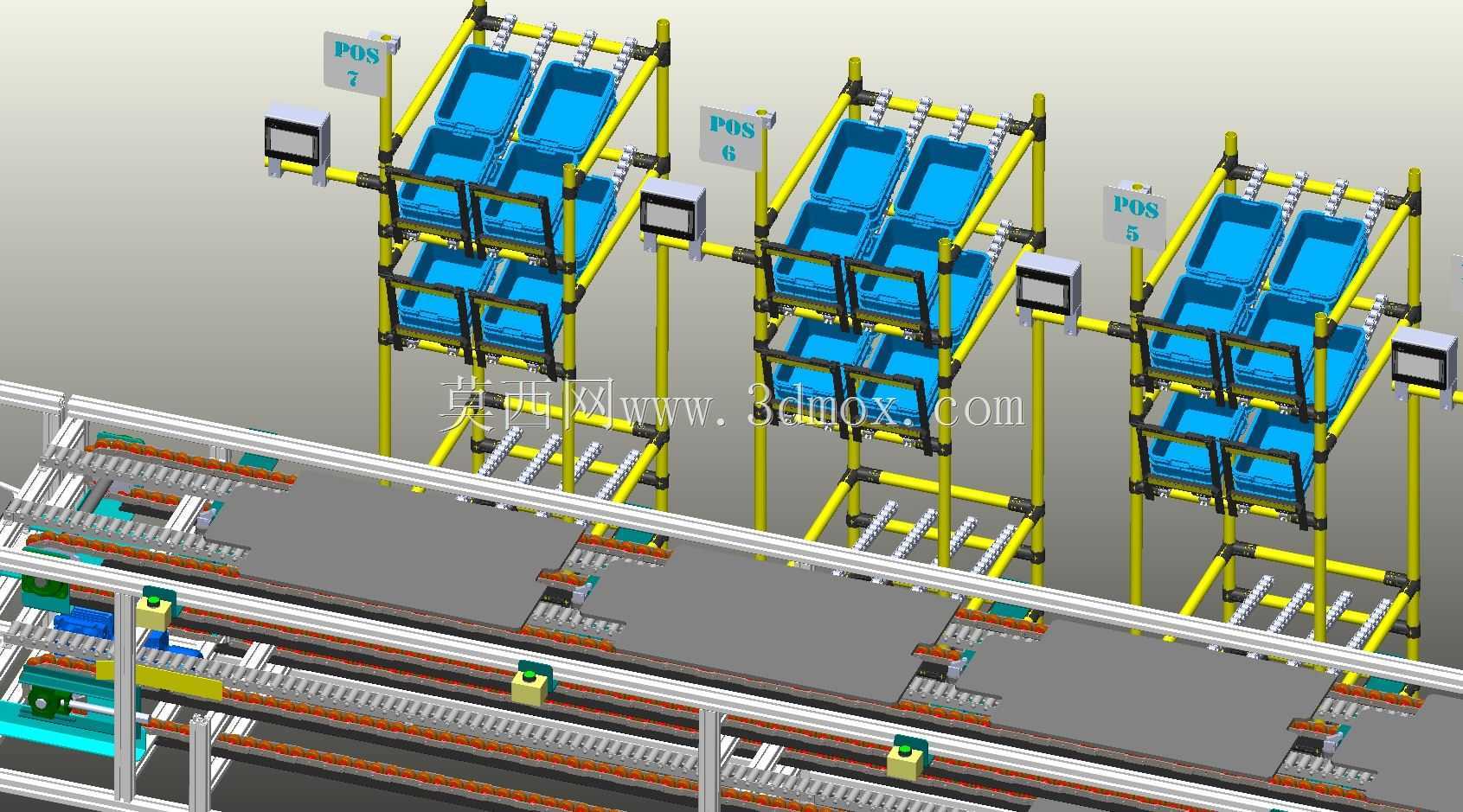

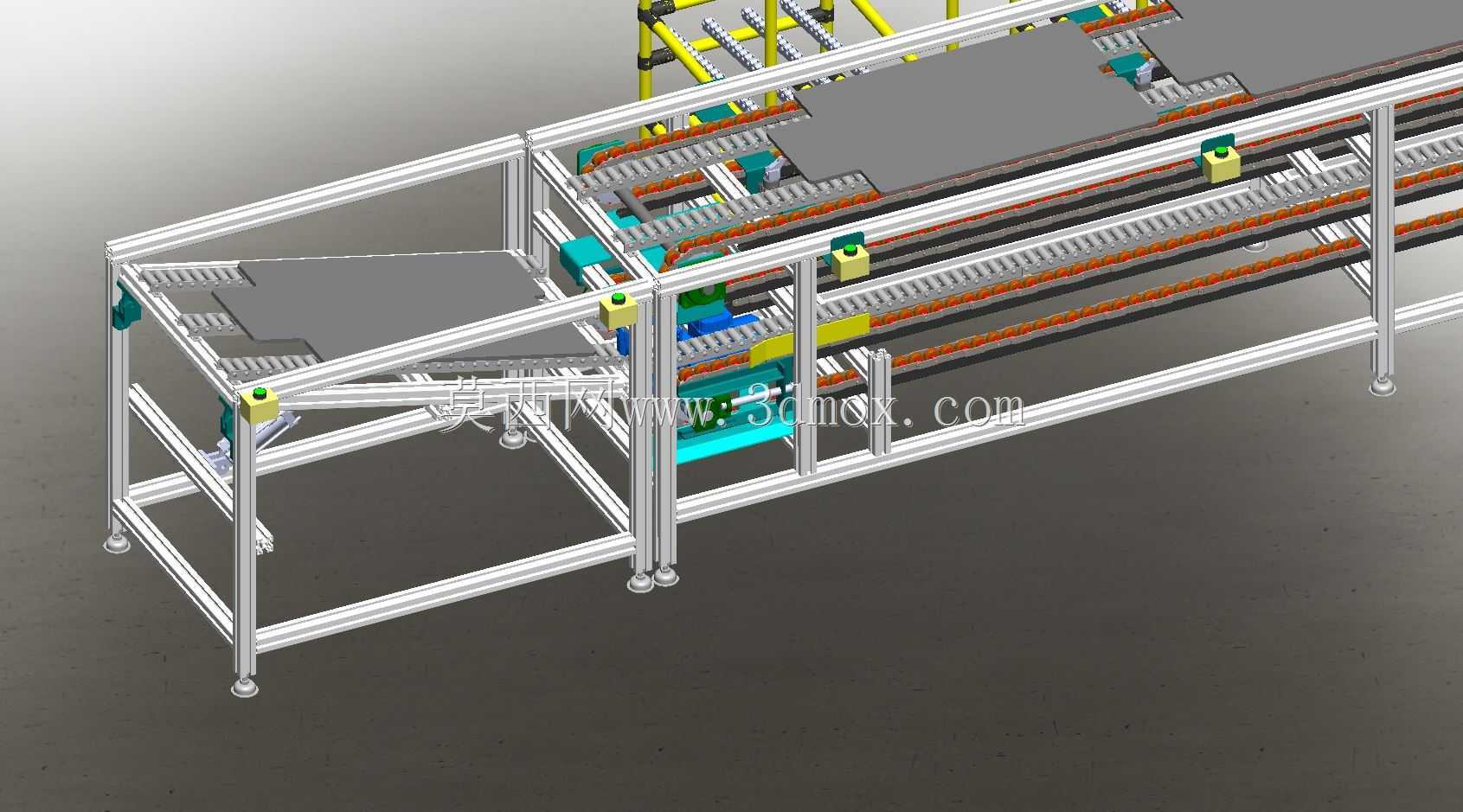

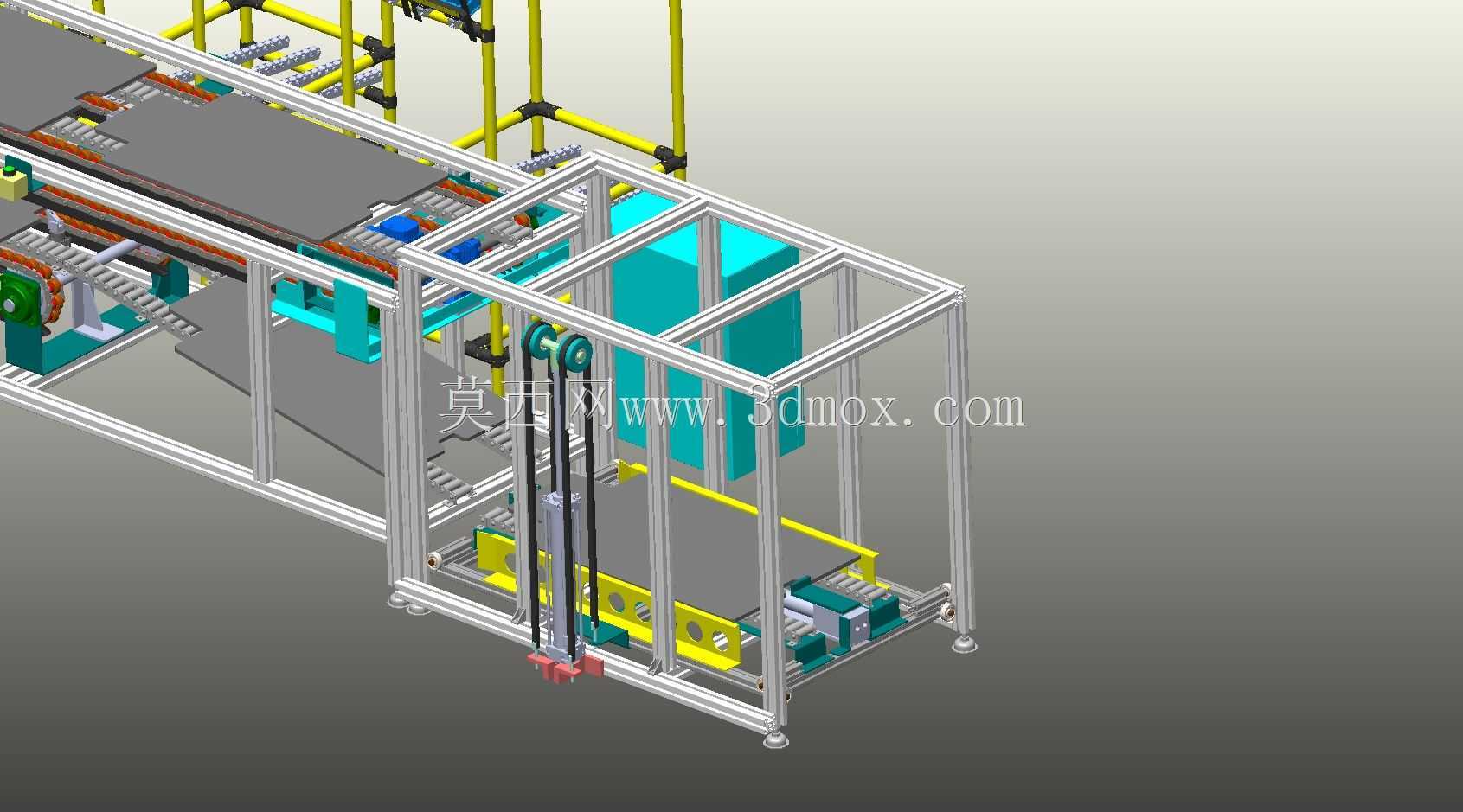

　　当工装板携带工件流到对应工位时，阻挡气缸自动顶升将工装板定位锁定，方便作业人员完成对应工序的装配操作，比如管路插接、电控元件固定、外壳螺丝锁付等操作，工位旁的黄色防护立柱既可以作为工位的物理分隔标识，也能挂载作业指导书、气动工具挂钩、物料盒支架等辅助配件，适配不同工位的作业需求。线体的进料端设置了倾斜过渡段，方便上游预装工位的工件顺利导入主输送链道，避免工装板对接时出现卡滞、跳变的问题；末端设置了带安全防护门的卸料工位，采用垂直升降加横向推移的组合机构，将完成全部装配工序的空调工件从工装板上卸下，转移到后续的检测线或者包装段入口，同时空工装板自动落入下层回流链道，送回线体首端循环使用。从安装边界来看，

　　整套设备的长度可以根据实际车间的工位数量灵活调整，单段标准节长度适配常规车间的柱距尺寸，线体高度符合人体工程学作业要求，作业面高度匹配站立作业的舒适操作区间，不需要额外垫高或者挖地坑安装，对车间地面的平整度要求不高，通过底部的可调脚杯就可以完成整体水平度调节，适配大部分现有组装车间的场地改造需求，不需要对原有厂房结构做大规模改动。设计过程中重点考虑了多工位作业的节拍匹配问题，每个工位的阻挡机构都设置了独立的信号反馈，当某个工位出现作业延迟时，可以通过线体的控制系统调整上游工件的输送节奏，避免出现工件在工位前堆积的问题；链道的张紧机构采用外置式调节结构，日常维护时不需要拆解线体护板，就可以完成链条张紧度的调整，减少设备停机维护的时间。

　　线体上的各个动力模块都采用分布式安装的方式，驱动电机布置在链道的侧下方位置，不会占用作业面的操作空间，同时布线都隐藏在铝型材的槽道内部，外部没有明露的管线，既避免生产过程中管线被工件剐蹭损坏，也能让线体整体外观更整洁，减少清洁维护的死角。考虑到空调工件本身的重量不算大，但外壳容易出现刮擦磕碰，工装板的表面都贴覆了防静电防滑胶皮，和工件接触的位置不会产生硬摩擦，输送过程中工件不会因为链道启停出现滑移偏移，保证定位精度满足装配作业的要求。末端卸料机构的动作行程做了双重限位保护，既有硬限位块做机械防护，也有光电传感器做位置检测，避免推移行程过大撞坏工件或者设备结构，安全防护门采用透明亚克力材质，既可以隔离设备运动部件避免人员误触，也能方便现场管理人员直接观察卸料工位的运行状态，出现卡料问题时可以第一时间发现处理。
