冲压线配套微型工件转移输送装置

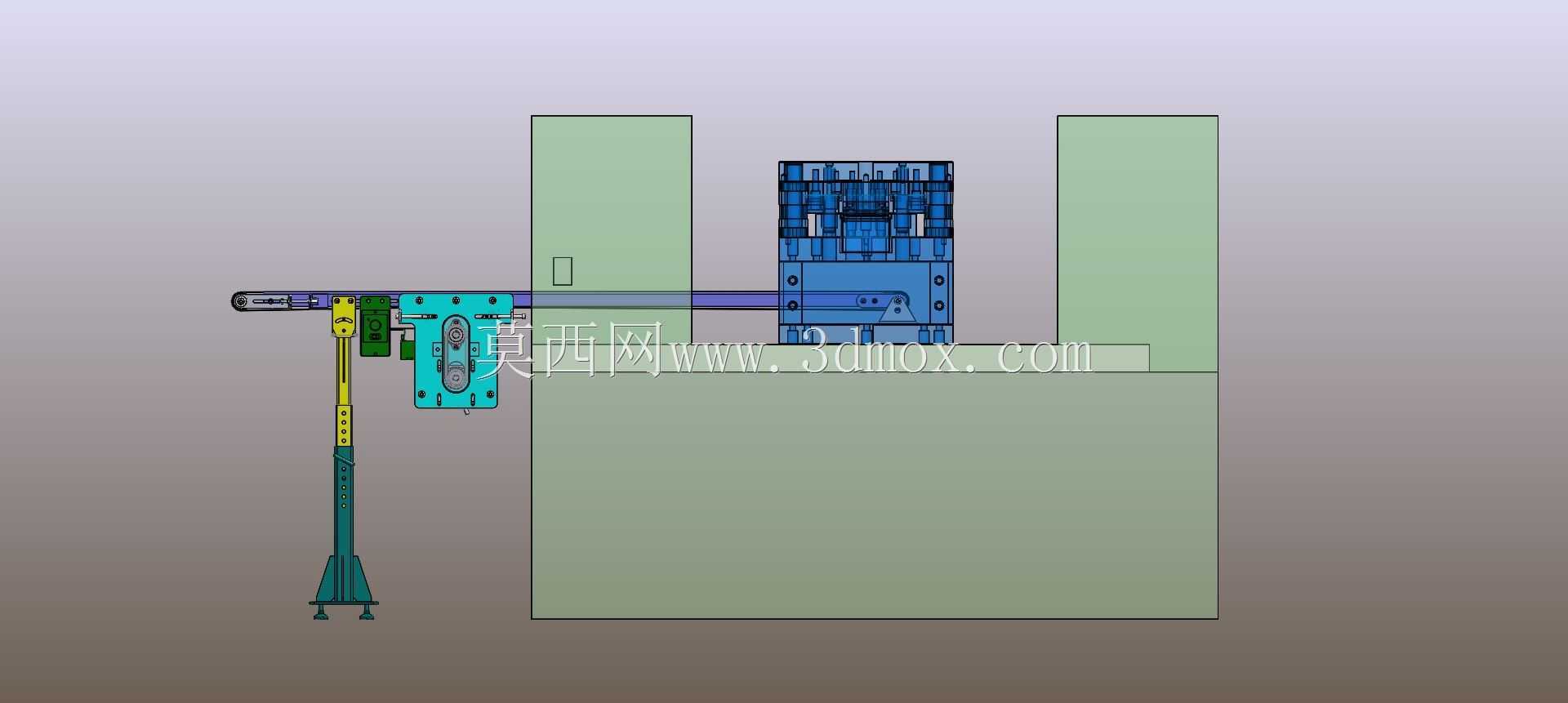

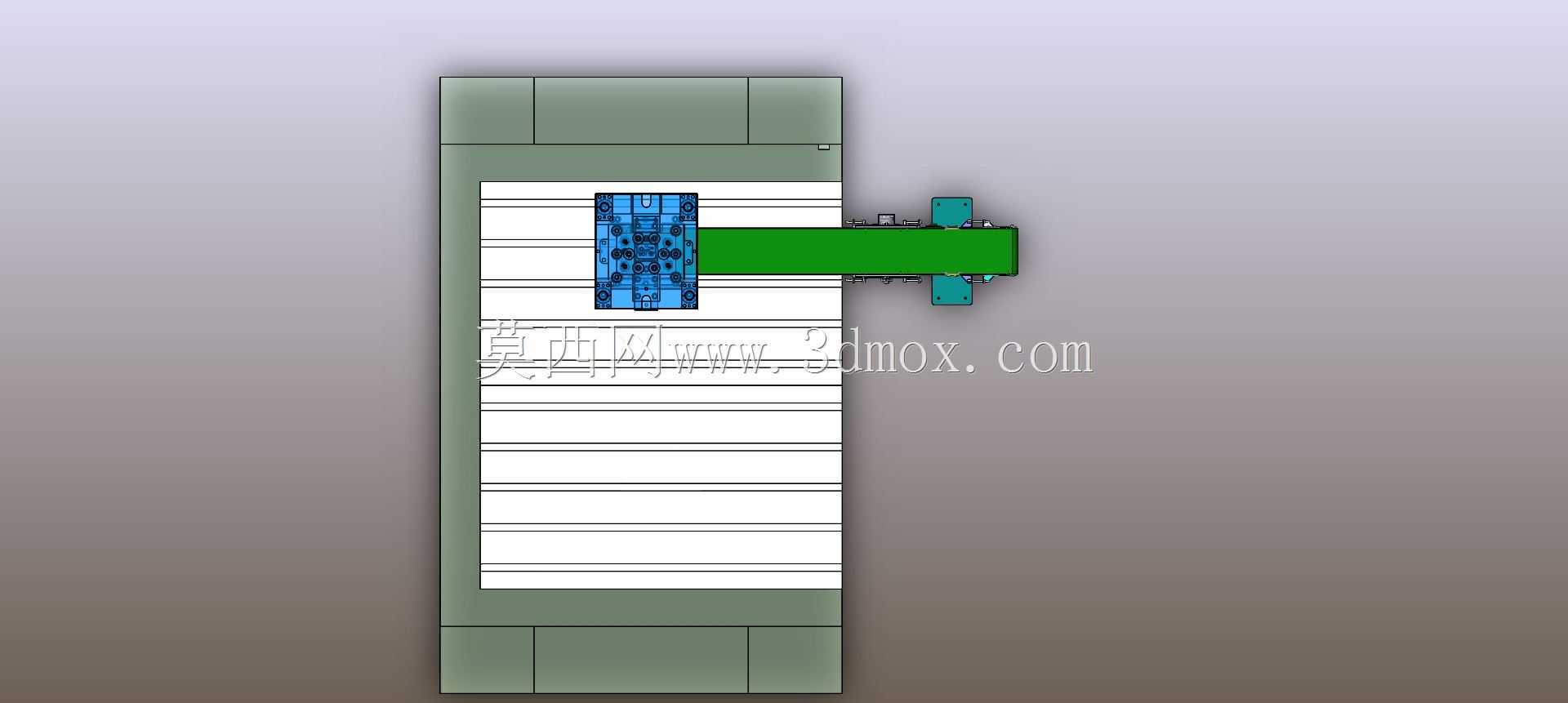

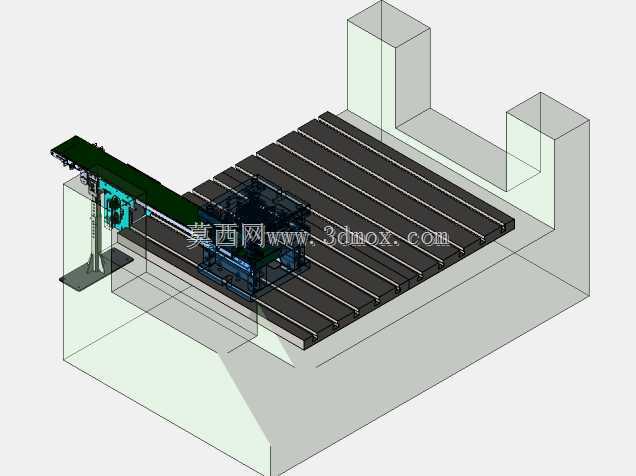

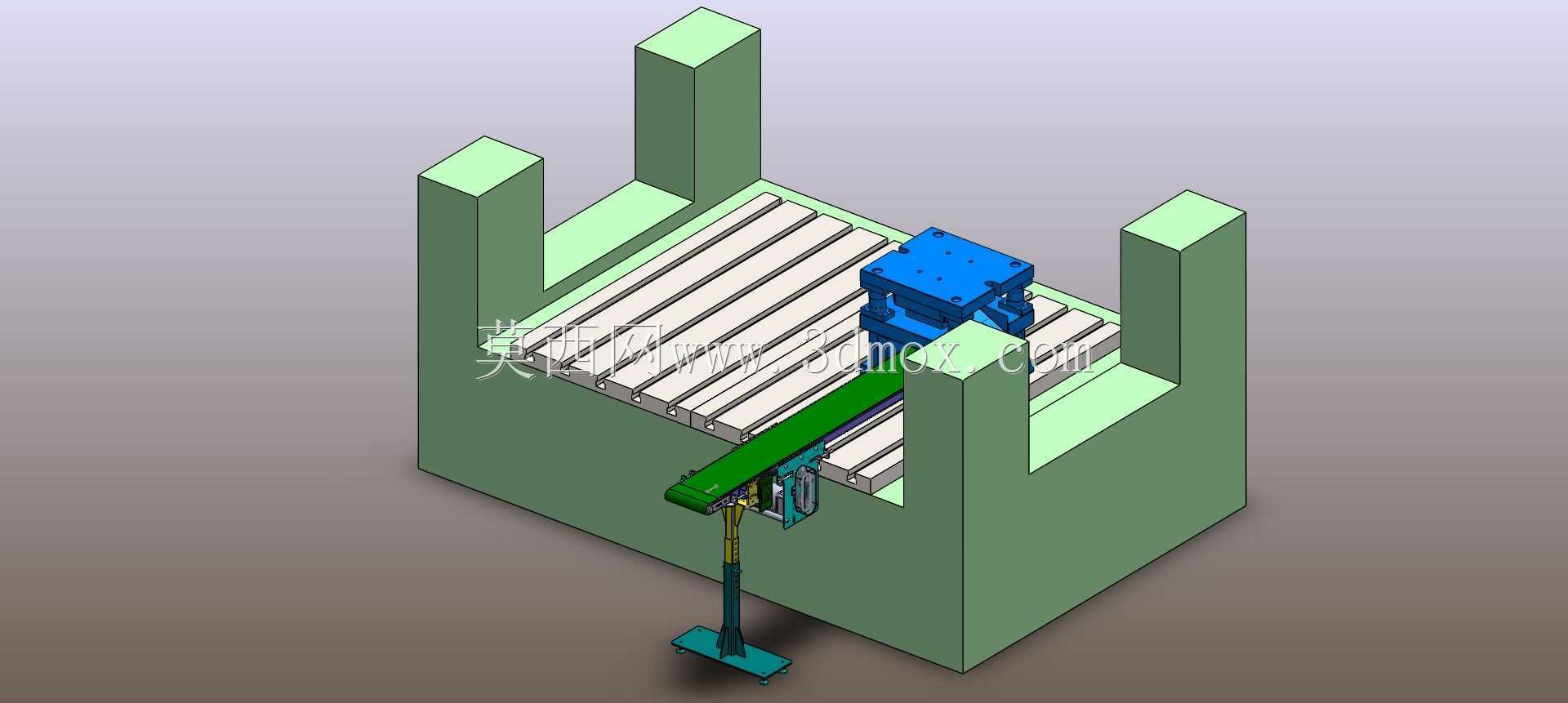

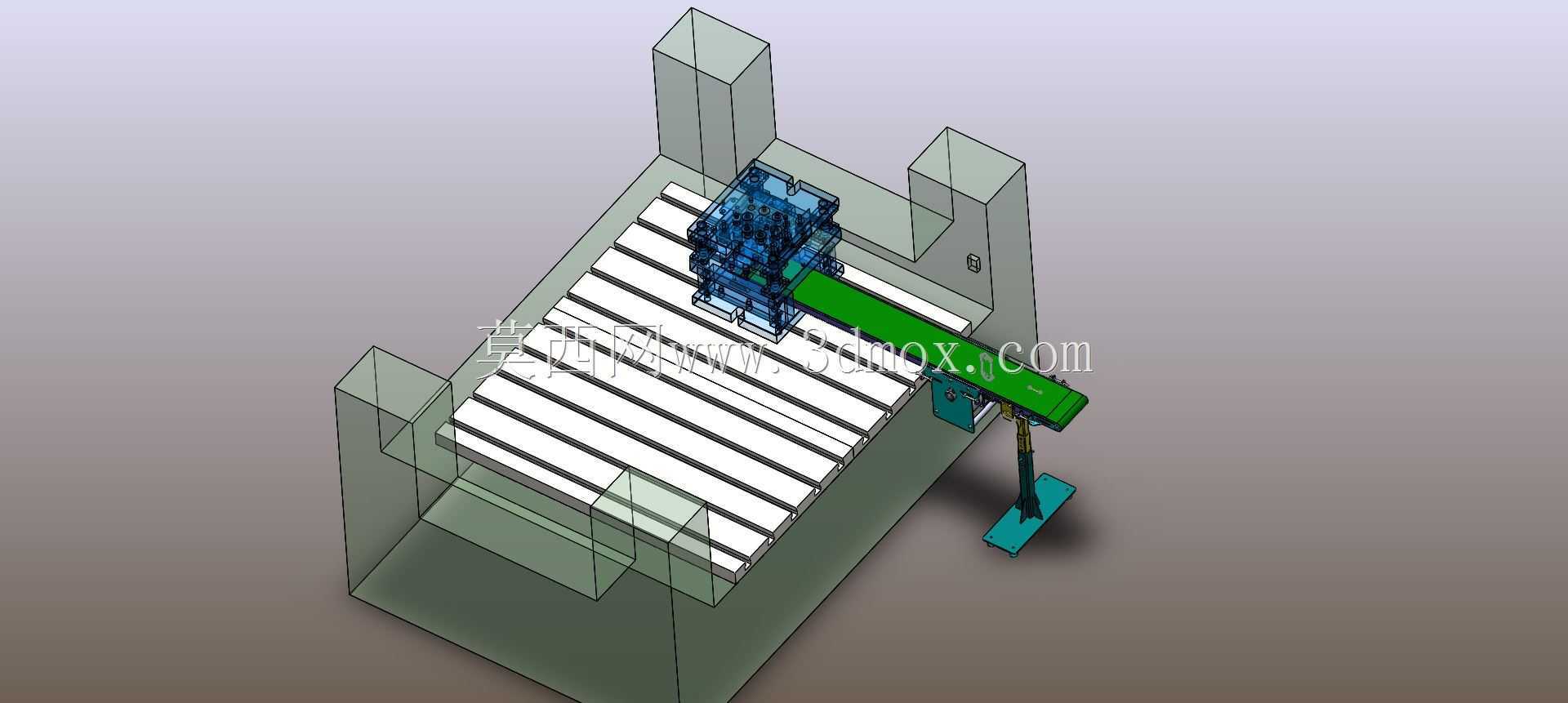

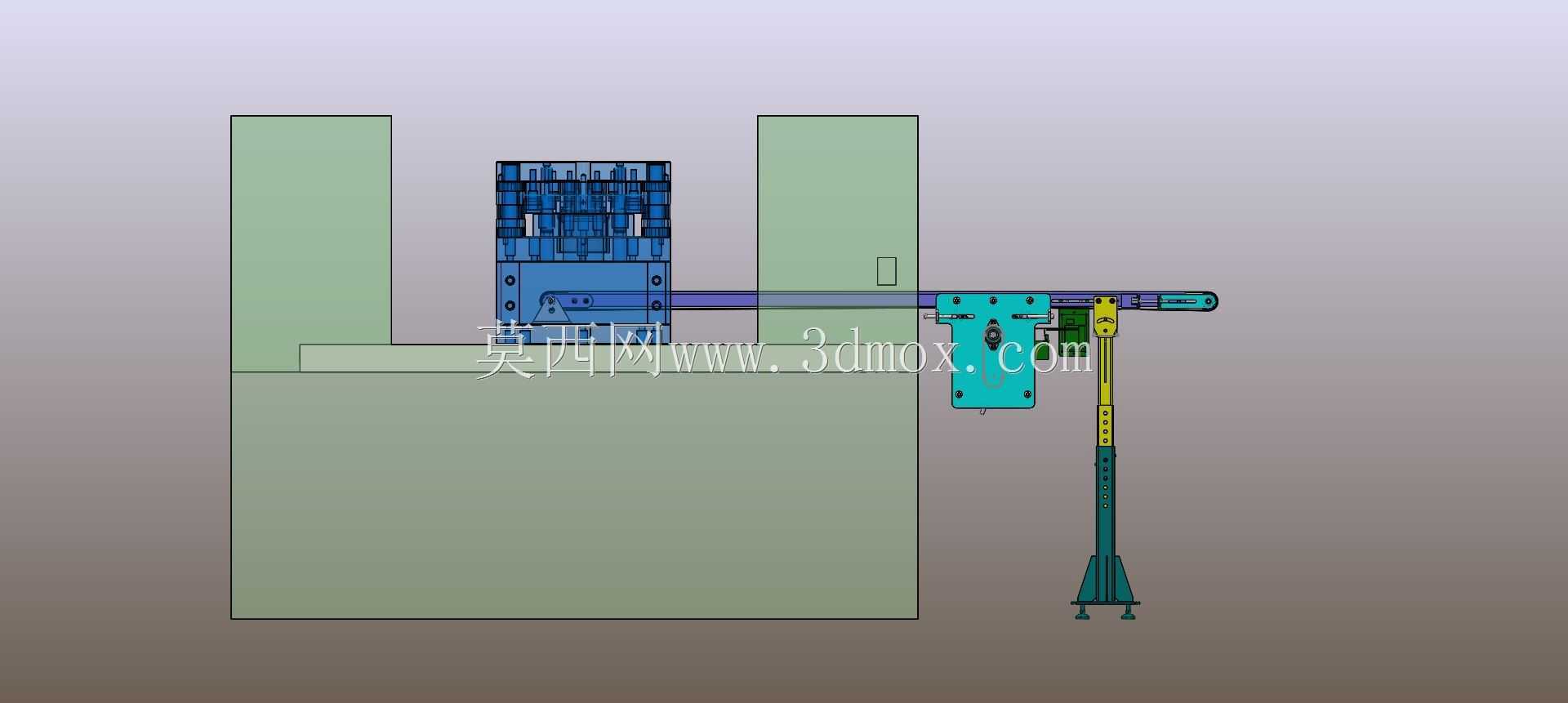

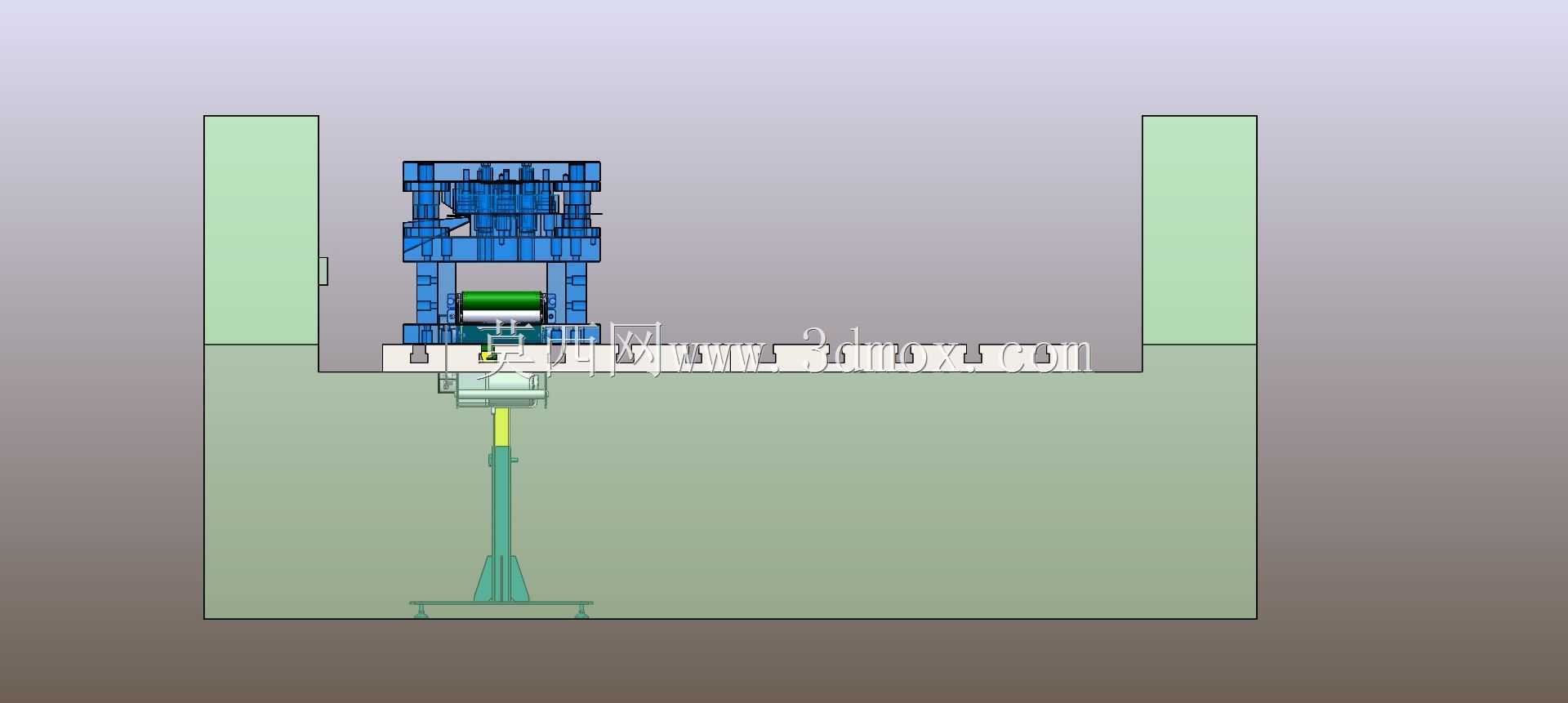

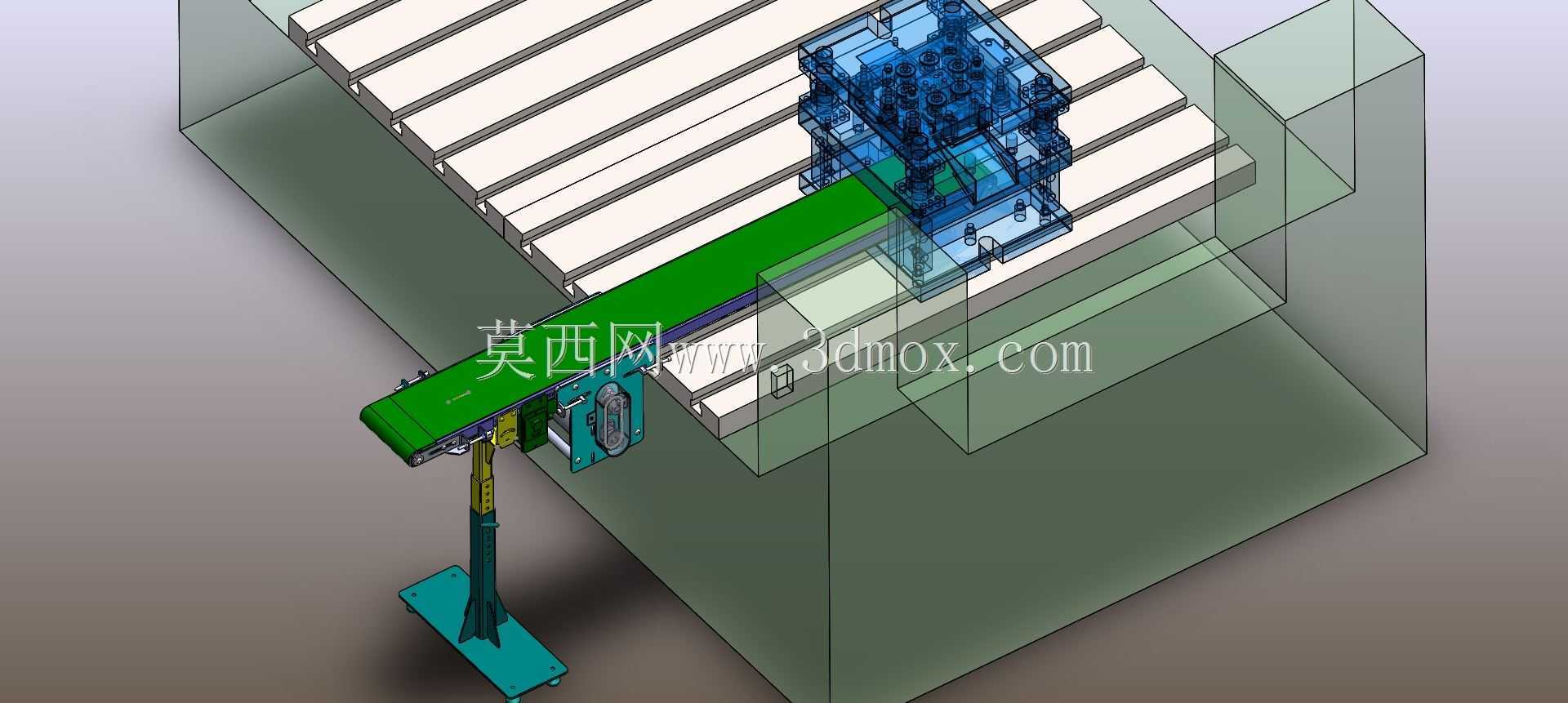

　　这套微型输送装置主要适配冲压加工产线的末端工位衔接场景，解决冲压设备出料端与物料归集集装箱之间的短距离工件转运需求，在小型五金冲压、电子金属结构件冲压的车间布局中，这类装置往往承担着工序间物料流转的关键衔接作用，避免人工取件带来的效率损耗与操作安全隐患。从结构布局来看，装置整体采用窄幅输送面设计，适配冲压设备出料口的窄小出料空间，两侧的立式支撑框架直接对接冲压设备的出料工位侧壁，安装时无需对原有冲压设备的基座做大规模改造，仅需通过侧边连接块完成定位固定，安装边界可适配出料口距地面高度在700mm至1200mm区间的常规中小型冲压设备，输送面宽度控制在200mm以内，可承接单重不超过5kg的冲压成型工件，

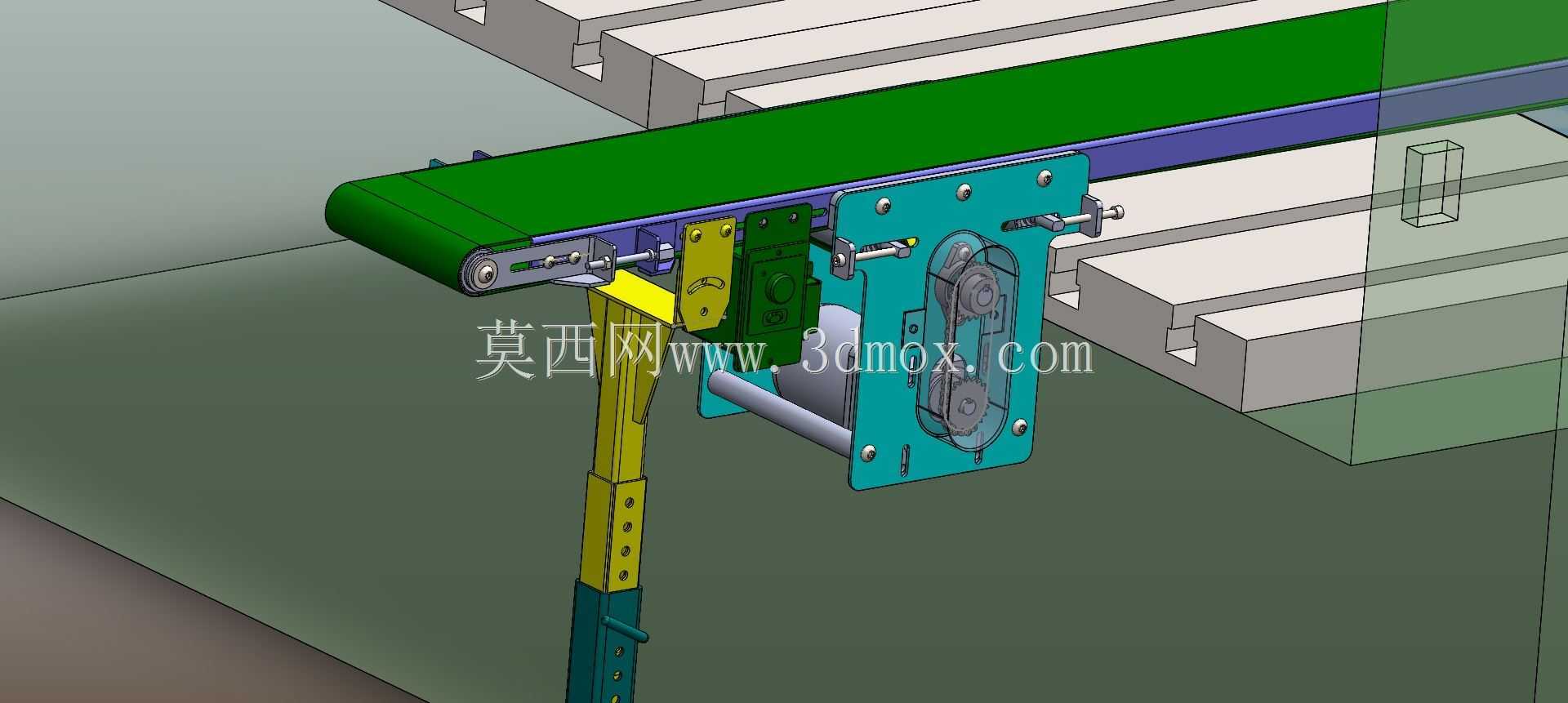

　　不会因输送面过宽占用过多车间通道空间。装置的输送载体采用间隔排布的辊条搭配窄型皮带的组合结构，辊条承担主要的工件承重，避免冲压件刚出料时带有的余温对皮带造成过度损耗，窄型皮带则负责提供稳定的输送动力，防止小型工件在辊条间隙出现卡滞；侧边设置的立式支撑脚带有高度调节结构，可根据现场集装箱的放置高度调整出料端的倾斜角度，确保工件能够平稳滑入归集集装箱内，不会因落差过大造成工件表面磕碰划伤。设计过程中重点考虑了冲压车间的实际作业环境，整体框架采用型材拼接结构，所有转动部位都预留了日常维护的操作空间，无需拆解整体框架即可完成辊条更换、皮带张紧度调整等常规维保操作；装置的动力端采用侧装布局，避免冲压过程中产生的金属碎屑落入动力部件造成卡滞，

　　输送面下方设置有倾斜的导屑槽，落在输送面上的金属碎屑可顺着导屑槽滑落到地面指定位置，减少日常清理的工作量。在工位适配性上，这套装置可根据不同冲压设备的出料节拍调整输送速度，最快输送速度可匹配每分钟120次的冲压出料频次，不会出现工件在出料口堆积的情况；针对带有少量切削液的冲压工件，输送辊条表面做了防滑纹路处理，同时皮带表面带有导液凹槽，残留的切削液可顺着凹槽流入下方的集液槽，不会随工件带入集装箱内造成工件锈蚀。不同于常规的长距离输送设备，这套微型输送装置的整体长度控制在800mm左右，属于工位级的短距离输送单元，既可以单独对接单台冲压设备完成出料归集，也可以多台串联组成多工位冲压线的工件流转通道，

　　适配柔性化生产的小批量多品种冲压加工需求；安装时无需预埋地脚螺栓，仅通过支撑脚的防滑垫即可完成位置固定，车间布局调整时可快速移位重新安装，不会破坏车间地面结构。在结构强度设计上，两侧的支撑框架采用加厚型材焊接成型，可承受冲压出料时工件的瞬间冲击力，不会因长期受冲击出现框架变形；输送辊条采用实心圆钢加工制作，表面做淬火处理，耐磨性能可满足三年以上的常规使用需求，减少易损件的更换频率。针对冲压车间常见的金属粉尘环境，装置的所有转动轴承都采用带密封盖的深沟球轴承，可阻挡金属粉尘进入轴承内部，延长轴承使用寿命；动力部件的外壳采用防护等级IP54的结构设计，可适应车间内的切削液飞溅、金属粉尘漂浮的作业环境，不会因环境因素造成动力故障。
