梅勒帕斯针手动压入辅助工装结构

　　在小批量五金针件装配、电子元件引脚压装、小型精密零件销钉压入的作业场景中，这类手动压入辅助工装是产线返修工位、样品试制工位、小批量组装工位的常用作业工具，区别于大型气动压装机、液压压床的高占地、高成本特性，这类手动工装无需外接动力源，可直接放置在常规工作台面使用，适配多品种小批量的柔性装配需求。从实际作业用途来看，该工装核心是完成细径针类零件的垂直压入作业，作业时操作人员将待压装的针件放置在配套定位治具的对应孔位中，再将待装配的基体零件对准定位基准放置，通过手动下压操作杆，带动压头垂直下行，将针件平稳压入基体的预设安装孔内，全程可保证压入力的垂直传导，避免针件压歪、压折、基体孔位崩边的问题，相比徒手敲入、普通台钳压装的作业方式，

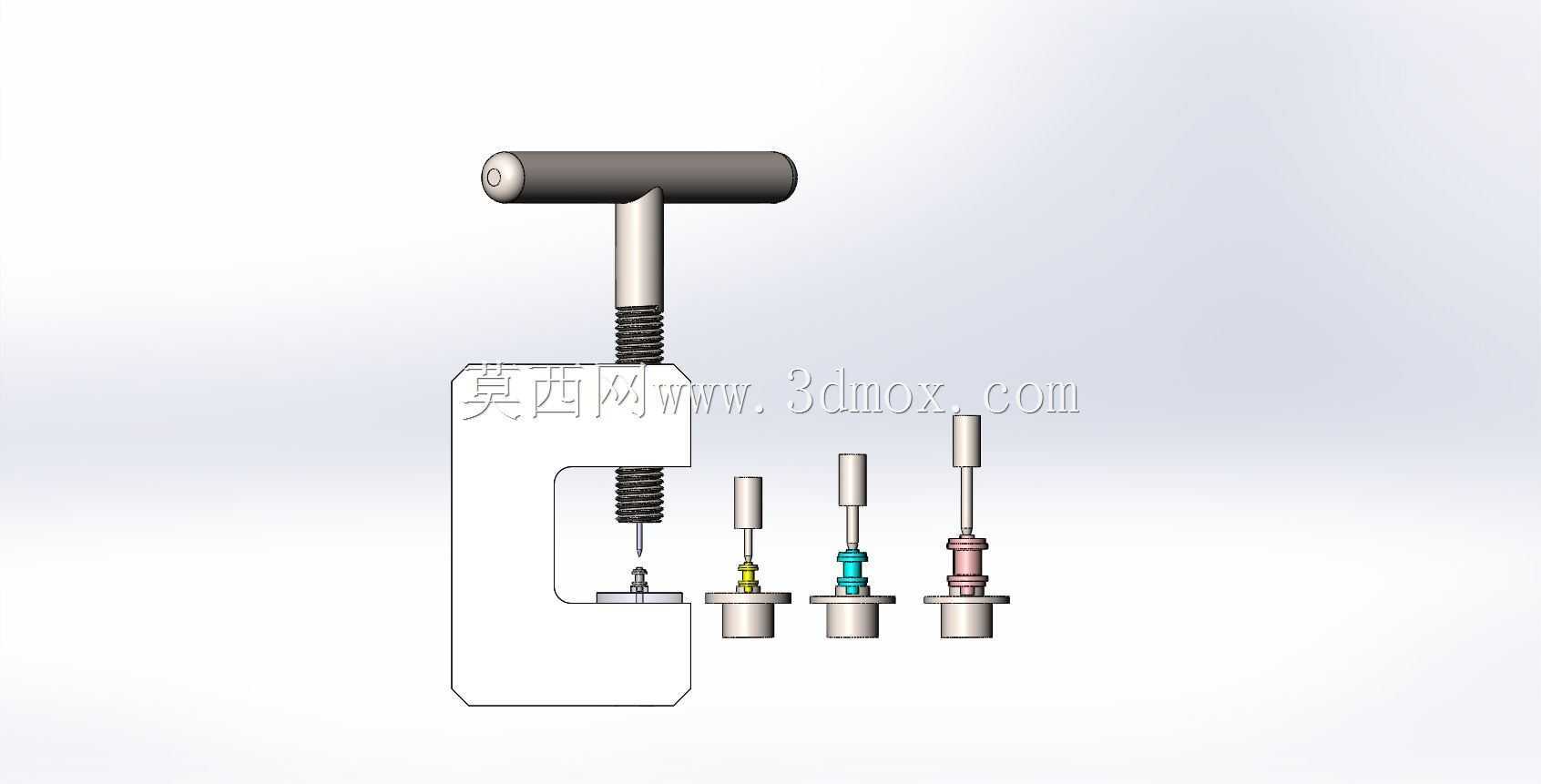

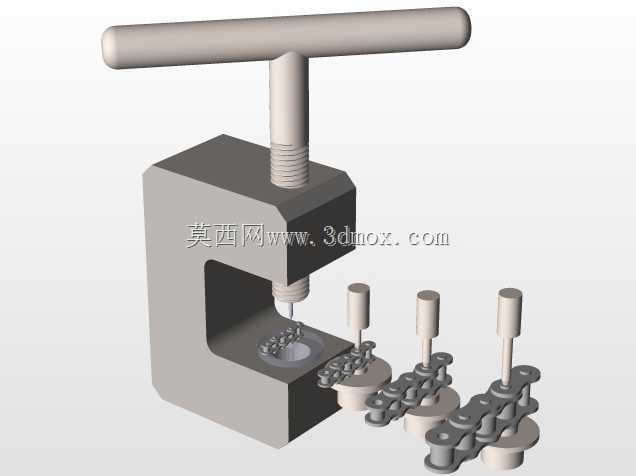

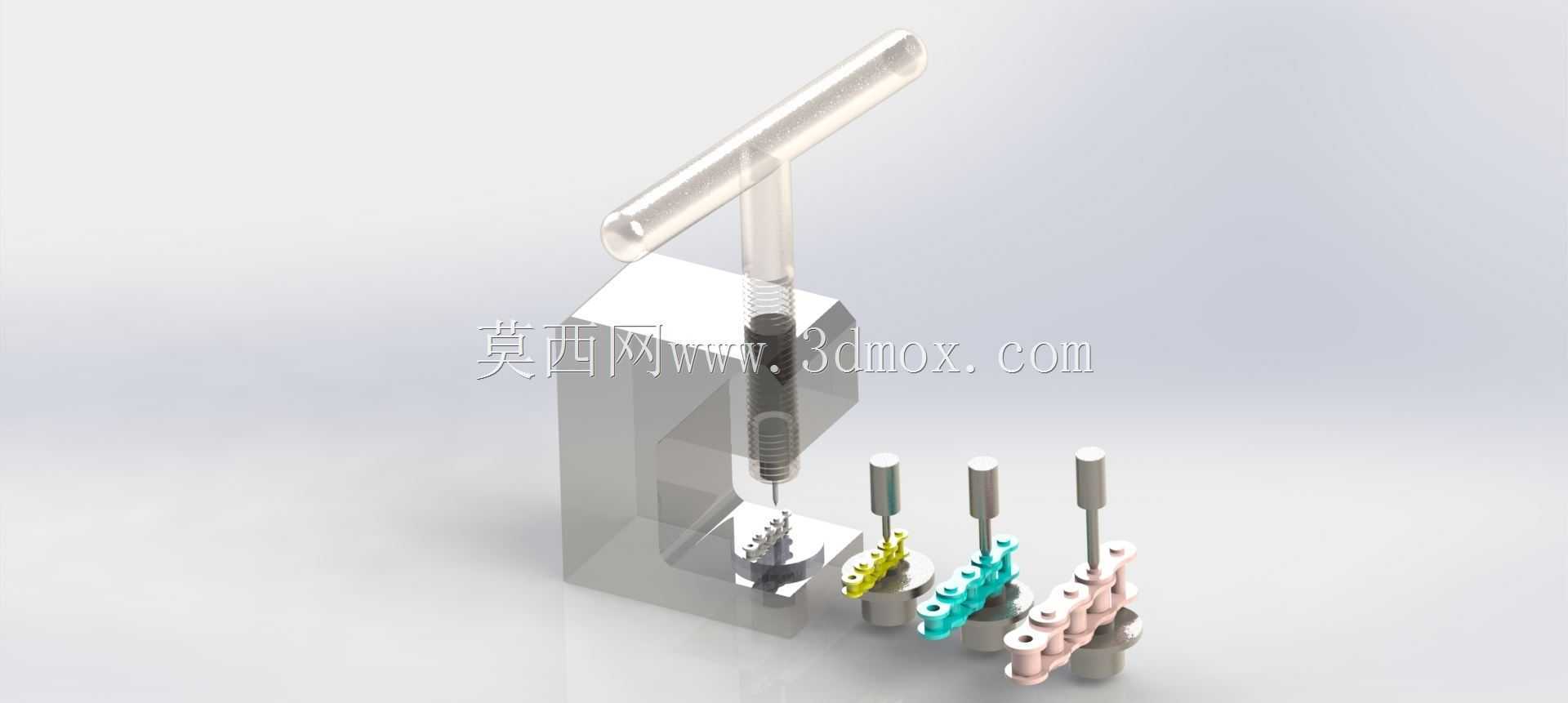

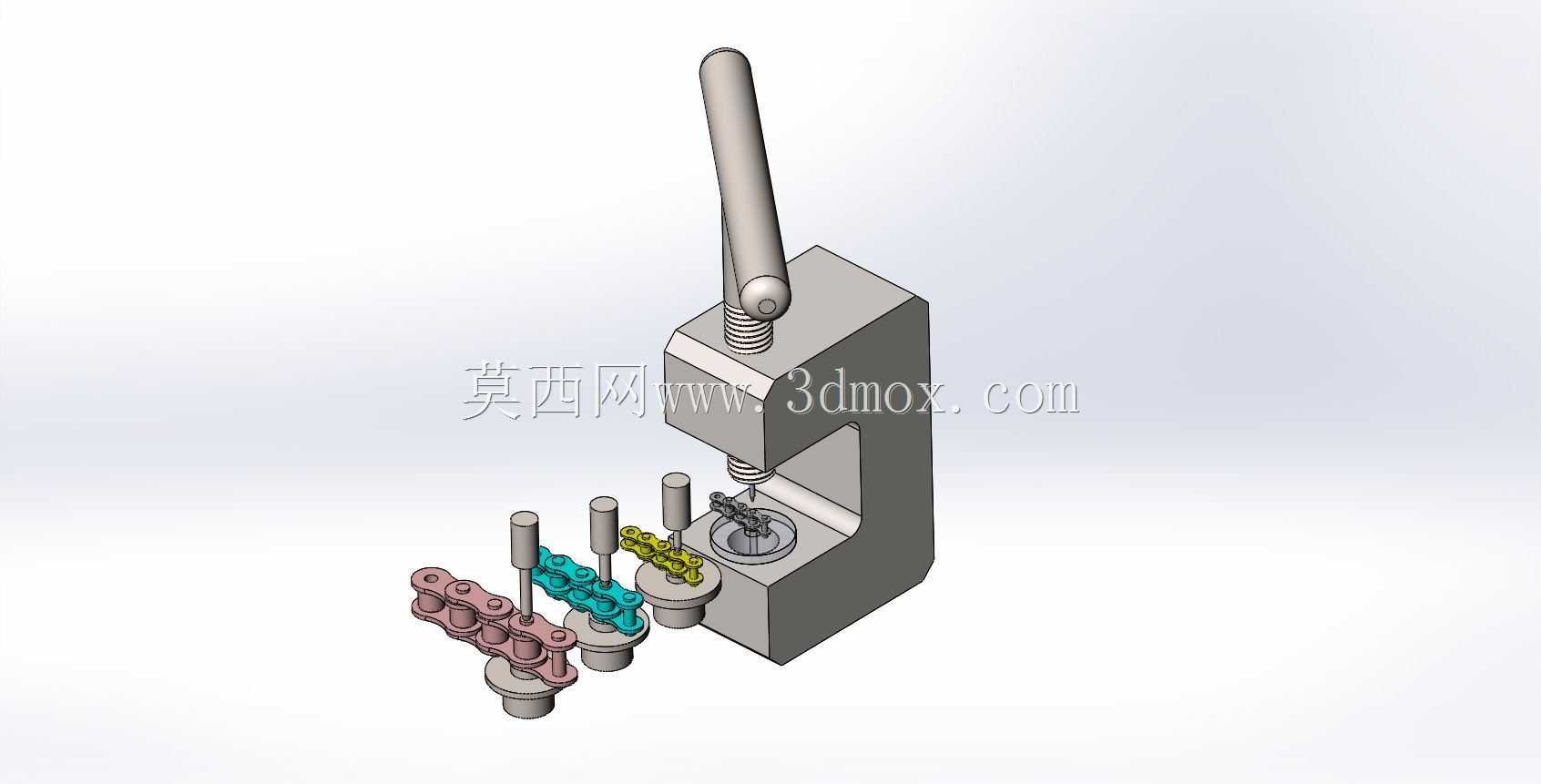

　　压装良率可提升九成以上，同时能降低操作人员的手部劳动强度。从功能特性来看，该工装采用C型开式机架结构，机架为整体式块状加工结构，具备足够的刚性储备，压装过程中不会出现机架形变导致的压头偏移问题；操作杆采用加长杠杆设计，利用杠杆原理放大操作人员的下压力，无需施加过大的手部力量即可完成常规过盈配合针件的压入作业；压头部位采用可更换结构，可根据不同直径、不同头部形状的针件更换对应规格的压头，适配多规格针件的压装需求；配套的多组定位治具采用快换式设计，不同规格的基体零件可快速更换对应定位座，无需重新校准压头与定位孔的同轴度，换型时间可控制在一分钟以内。从设计思路层面，该工装优先考虑手动作业的操作舒适度与压装精度的平衡，

　　杠杆支点的位置经过反复校核，既保证操作力的放大比例适配常规操作人员的施力范围，又控制操作杆的下压行程在合理区间，避免操作人员手臂过度伸展；压杆与机架之间采用直线导向结构，配合间隙控制在0.02mm以内，保证压头下行过程中的直线度，压装同轴度可控制在0.05mm以内，满足精密针件的压装精度要求；机架底部预留了安装孔位，可通过螺栓固定在工作台面，也可直接放置在防滑垫上使用，适配不同的作业场地条件；操作杆的握持部位采用圆柱光滑结构，握持时不会硌手，长时间作业也不会造成手部磨损。从外形尺寸与安装边界来看，该工装整体占用台面尺寸较小，机架主体的长宽尺寸控制在200mm以内，操作杆抬起后的最大高度不超过400mm，常规高度的工作台面放置后，

　　操作人员坐姿即可完成全部操作，无需站立作业；压装工位的开口高度预留了足够的操作空间，可放置高度不超过100mm的待装配零件，适配绝大多数小型针件装配的零件尺寸需求；快换定位座的安装基准统一，所有配套治具的安装接口尺寸一致，不同治具可直接互换，无需调整机架的任何结构；压杆的下行行程设置了硬限位，可根据针件的压入深度调整限位块位置，避免压入过深损坏零件，也能防止压头超行程撞击定位座造成结构损坏。在实际产线应用中，这类工装常布置在组装线的旁侧工位，用于处理自动压装机无法覆盖的特殊规格零件压装、返修品的针件补装、试制阶段的样品装配作业，不需要接入气源、电源，随时可以投入使用，维护成本极低，仅需定期在导向部位涂抹少量润滑脂即可保证长期顺畅运行，没有复杂的电控、气动元件，故障率极低，适合小型加工厂、试制车间、维修站点等场景使用。
