立式压装结构泄漏检测试验装置

　　在汽车零部件、液压阀件、承压密封件的量产线旁与实验室检测环节，这类立式结构的泄漏试验装置是判定工件密封可靠性的核心工装，区别于卧式浸泡式检漏设备，该结构采用上部压装、下部容腔集成的布局，适配需要轴向压紧封堵后完成充压检测的工件类型，常见于发动机缸盖水道检漏、燃油管接头密封测试、泵体壳体气密性验证场景，能在不破坏工件表面状态的前提下完成干法式泄漏检测，避免浸泡法带来的工件后续烘干工序，适配量产线快节拍检测需求。

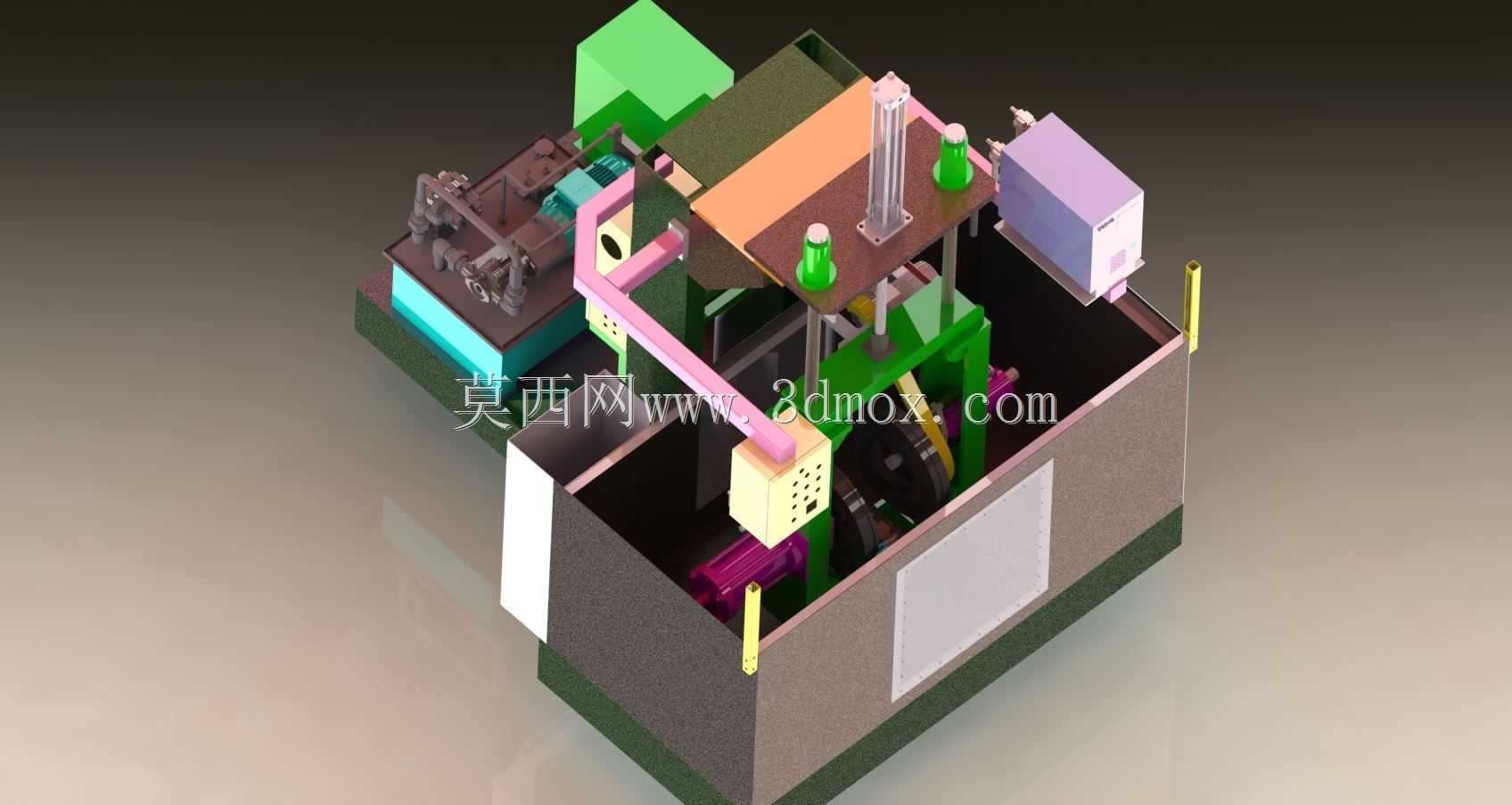

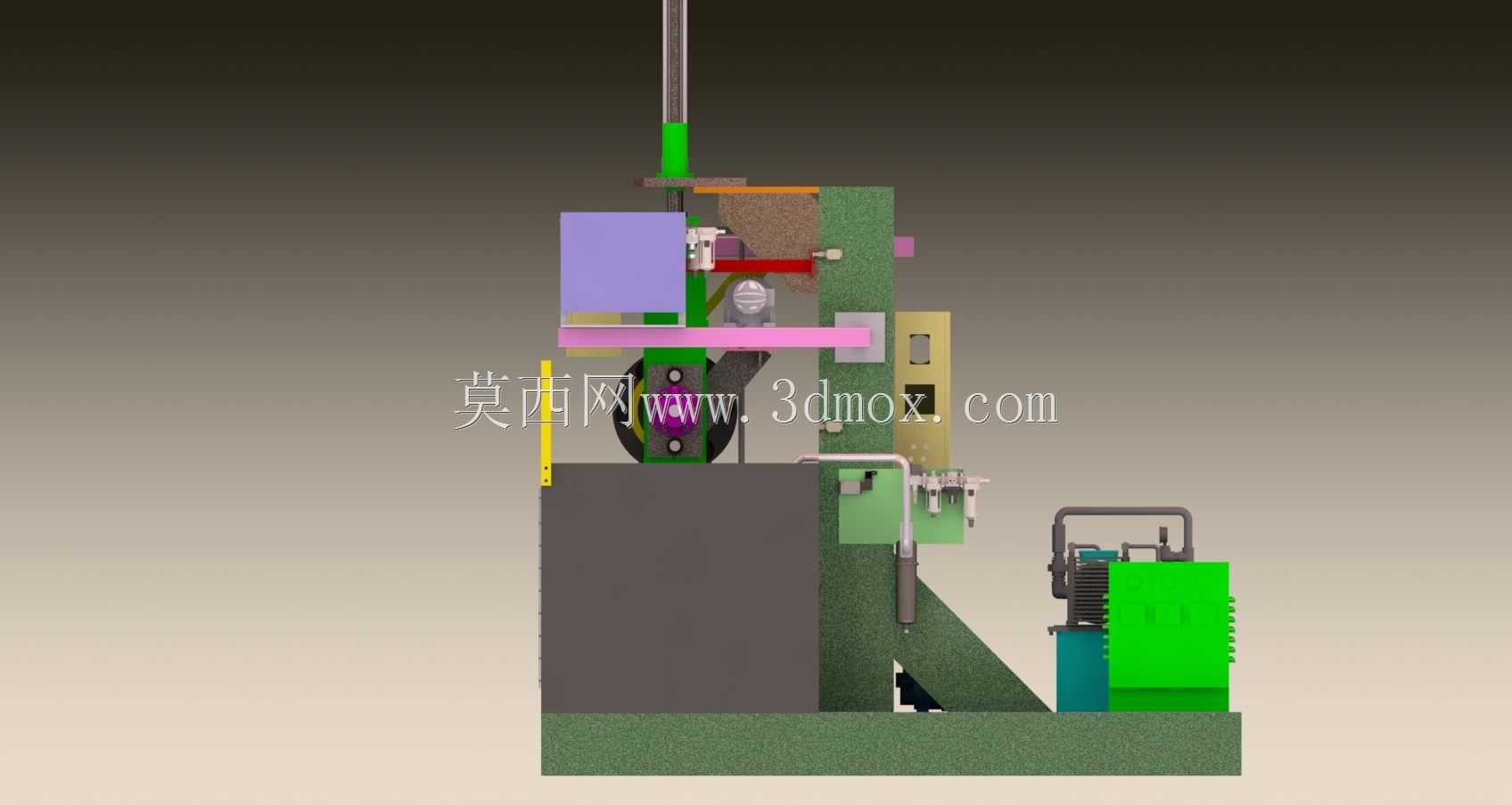

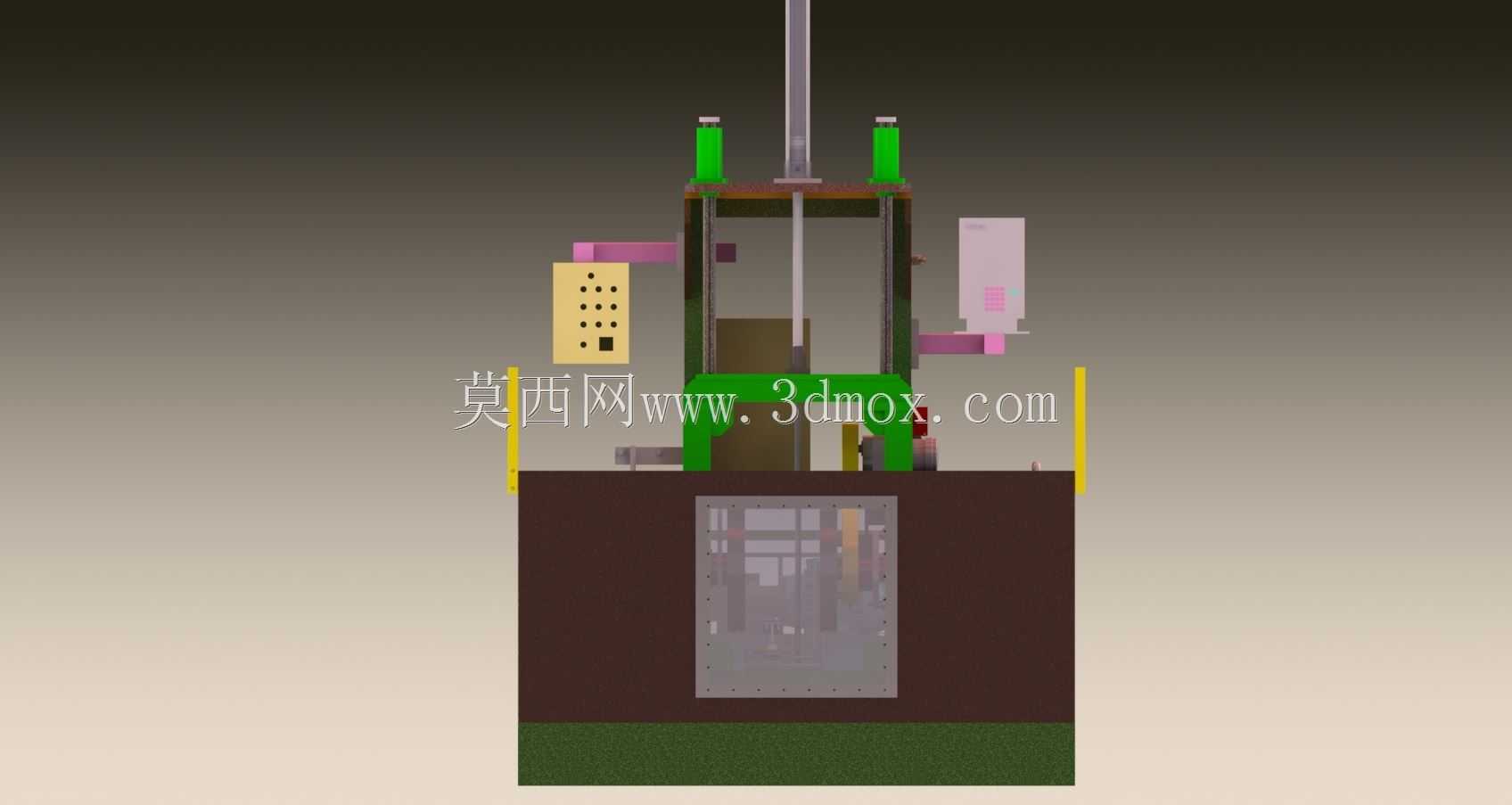

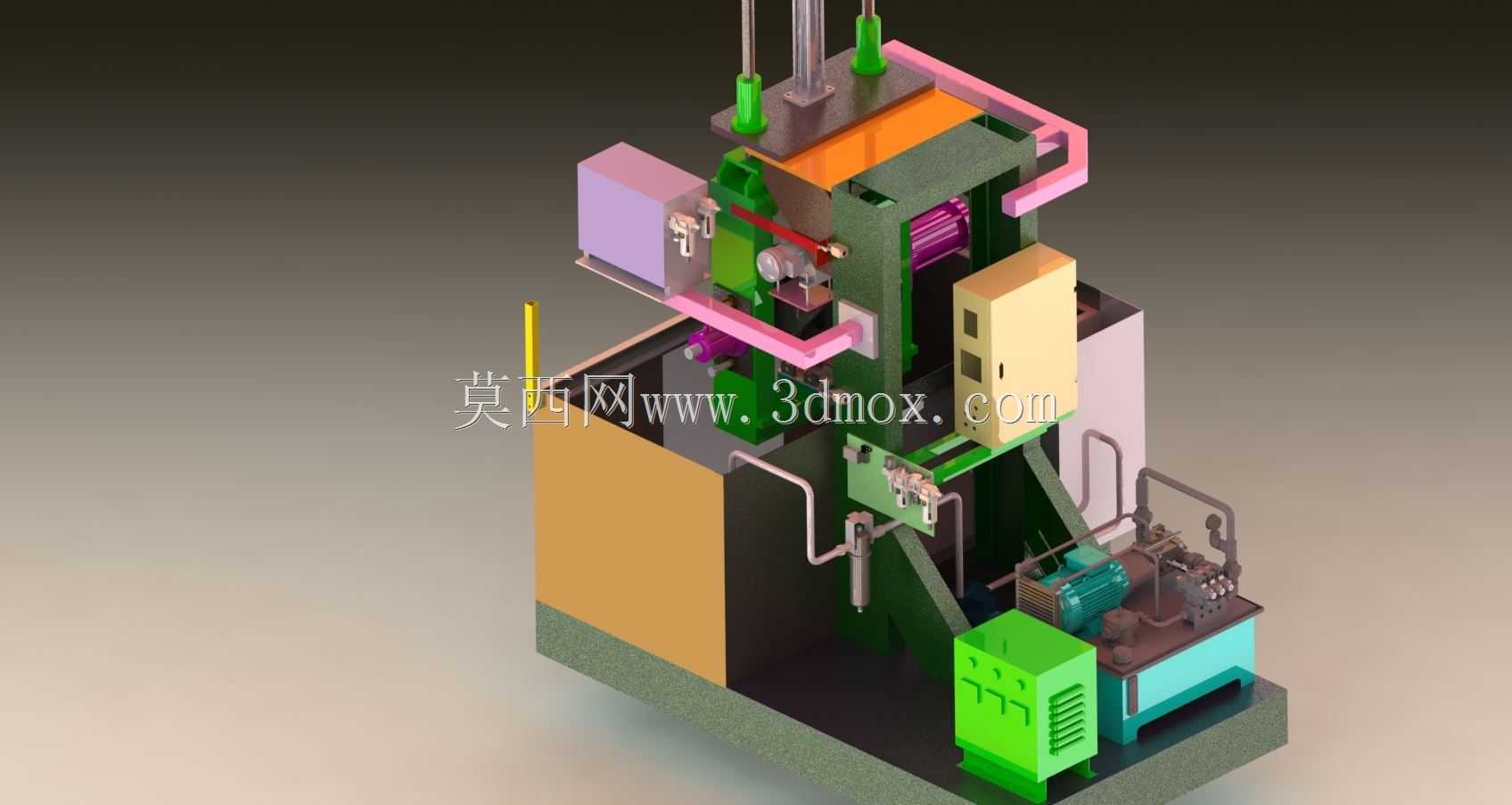

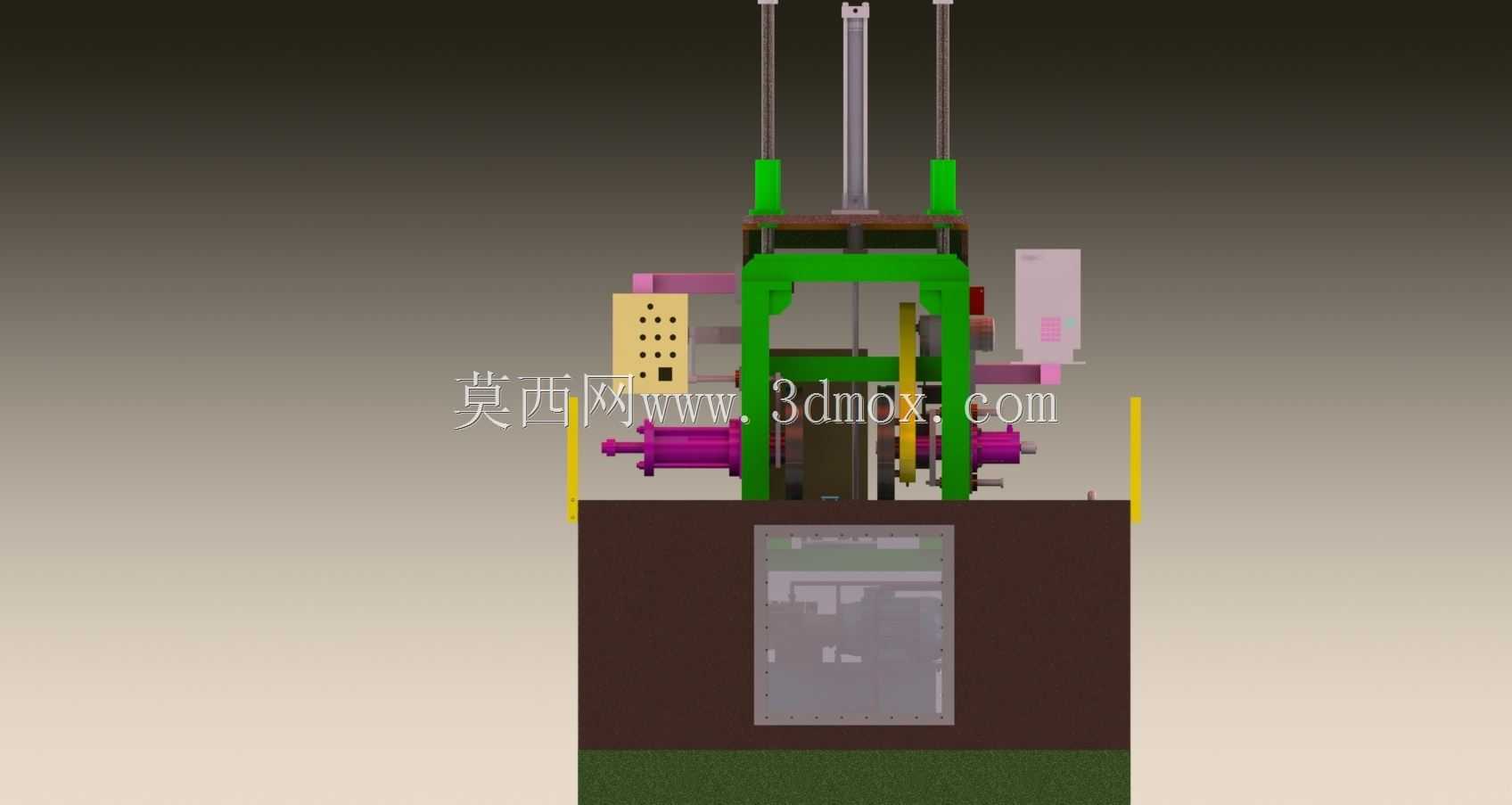

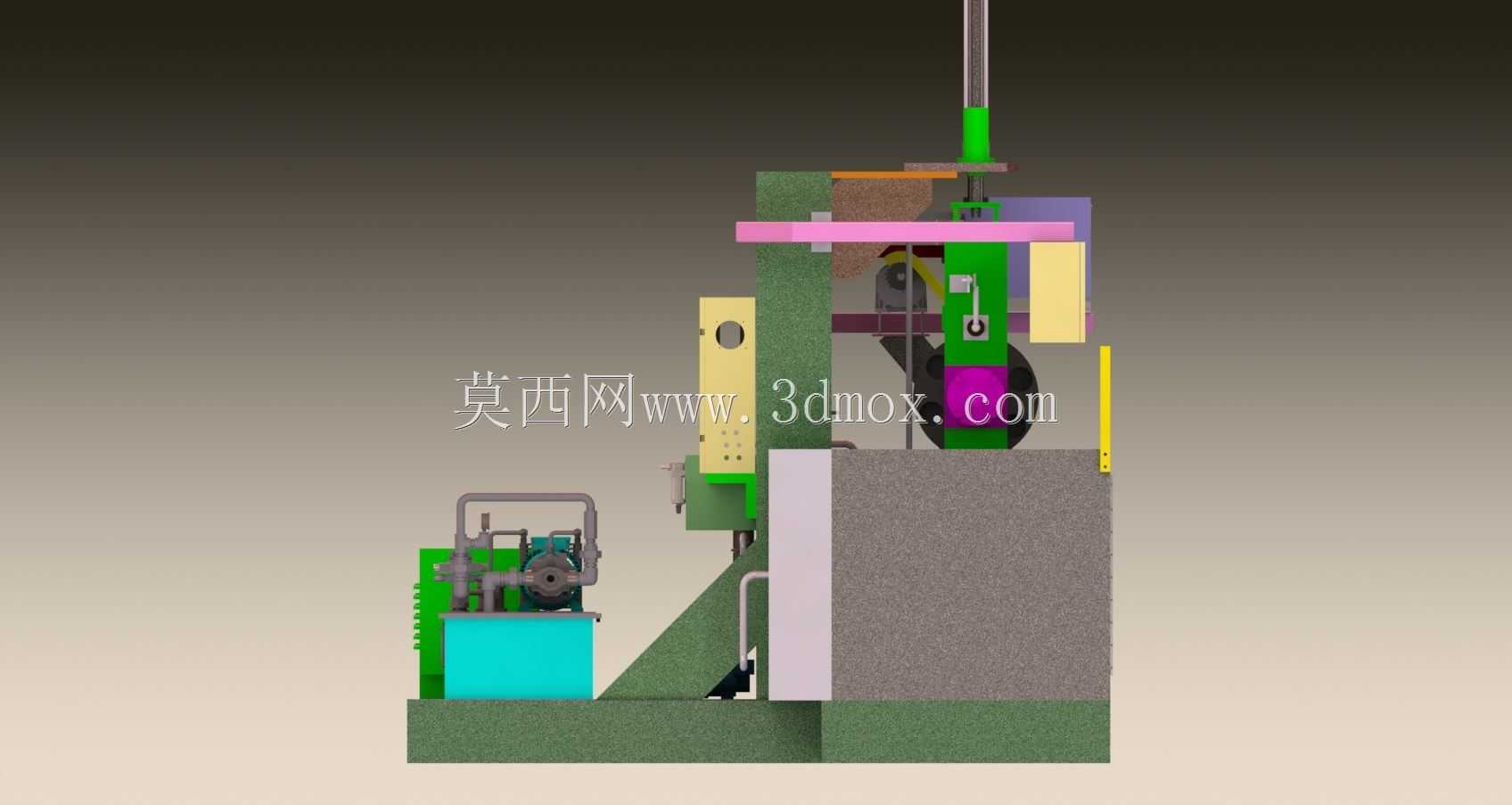

　　从结构布局来看，设备下部为整体焊接式箱型基座，基座内部预留了气动管路走线空间、检测介质存储容腔以及电气控制元件安装位，基座正面设置透明观察窗，可直观观察内部管路连接状态与是否存在积液残留，基座底部预留了地脚螺栓安装孔与调平地脚，安装时需要保证基座上平面的平面度公差不超过0.1mm/m，避免上部压装机构长期运行出现偏载磨损。上部的压装导向机构采用双导柱配合立式直线轴承的导向结构，导柱上下端通过法兰座固定在基座与顶部安装板之间，压装动力采用竖直布置的气缸，输出端连接工件封堵压头，压头端面根据被测工件的封堵口形状定制仿形密封垫，压装行程设置了硬限位与软限位双重保护，硬限位通过可调节的限位螺栓控制最大下压距离，避免压头过度进给压损工件表面，软限位通过磁性开关检测气缸活塞位置，触发后自动切断气路并反馈到位信号。

　　设备两侧布置的独立安装支架分别用于固定操作控制盒与检测传感组件，左侧的控制盒集成了启动、急停、复位按钮以及压力调节旋钮，操作高度设置在距离安装地面1.1m至1.3m区间，适配站立操作的人机工程要求，控制盒通过可调节角度的悬臂与机架连接，可根据操作人员的站位调整朝向，减少操作时的转身与抬手幅度。右侧的传感组件安装位预留了压力传感器、流量传感器的安装接口，可根据检测精度要求选配不同量程的传感元件，检测时压头下行压紧工件封堵口后，设备自动向工件内腔充入设定压力的压缩空气或者检测介质，通过保压阶段的压力降数值或者介质泄漏流量判定工件的密封性能是否合格，检测完成后压头自动上行复位，人工即可取下完成检测的工件。

　　设计过程中优先考虑了不同规格工件的快速换型需求，上部压头采用快换式法兰连接结构，更换不同工件时仅需更换对应仿形压头与下部定位工装，无需重新调整导柱平行度与气缸行程参数，设备的气路控制元件全部集中安装在基座内部的安装板上，每个气路接口都标注了对应功能标识，后期维护时可快速定位故障气路。机架的外围预留了安全光栅的安装螺孔，量产线使用时可加装安全光栅，当操作人员肢体伸入压装工作区域时设备自动停止下压动作，避免机械伤害风险，设备整体的外接气源接口设置在基座后侧下方，接口规格适配工厂常用的8mm气管快速接头，电源接口采用标准三孔工业插座，无需额外定制接线即可完成现场安装。

　　从安装边界来看，设备整体占地尺寸约为长800mm、宽700mm、高1600mm，安装时需要在设备后侧预留至少300mm的管路维护空间，左侧预留200mm的操作开门空间，设备上部的气缸伸出最大行程为200mm，安装位置上方需要预留足够的避让空间，避免气缸上行时与厂房管线或者其他设备发生干涉。设备的压装工作区域中心距离基座前侧边缘约200mm，操作人员站立在设备前侧即可完成工件上下料操作，无需探身进入设备内部，降低操作疲劳度。
