泄漏测试消声工装夹具结构设计

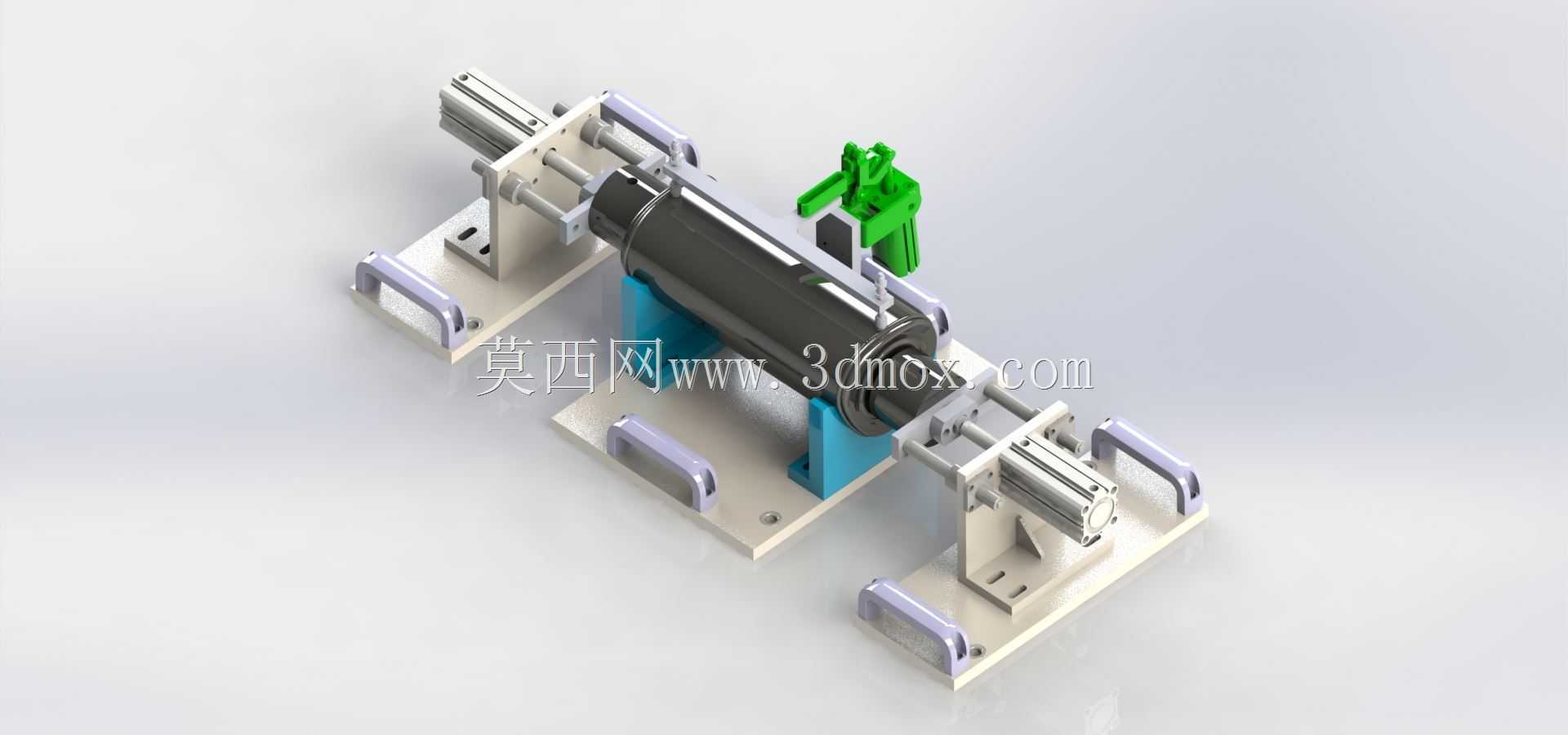

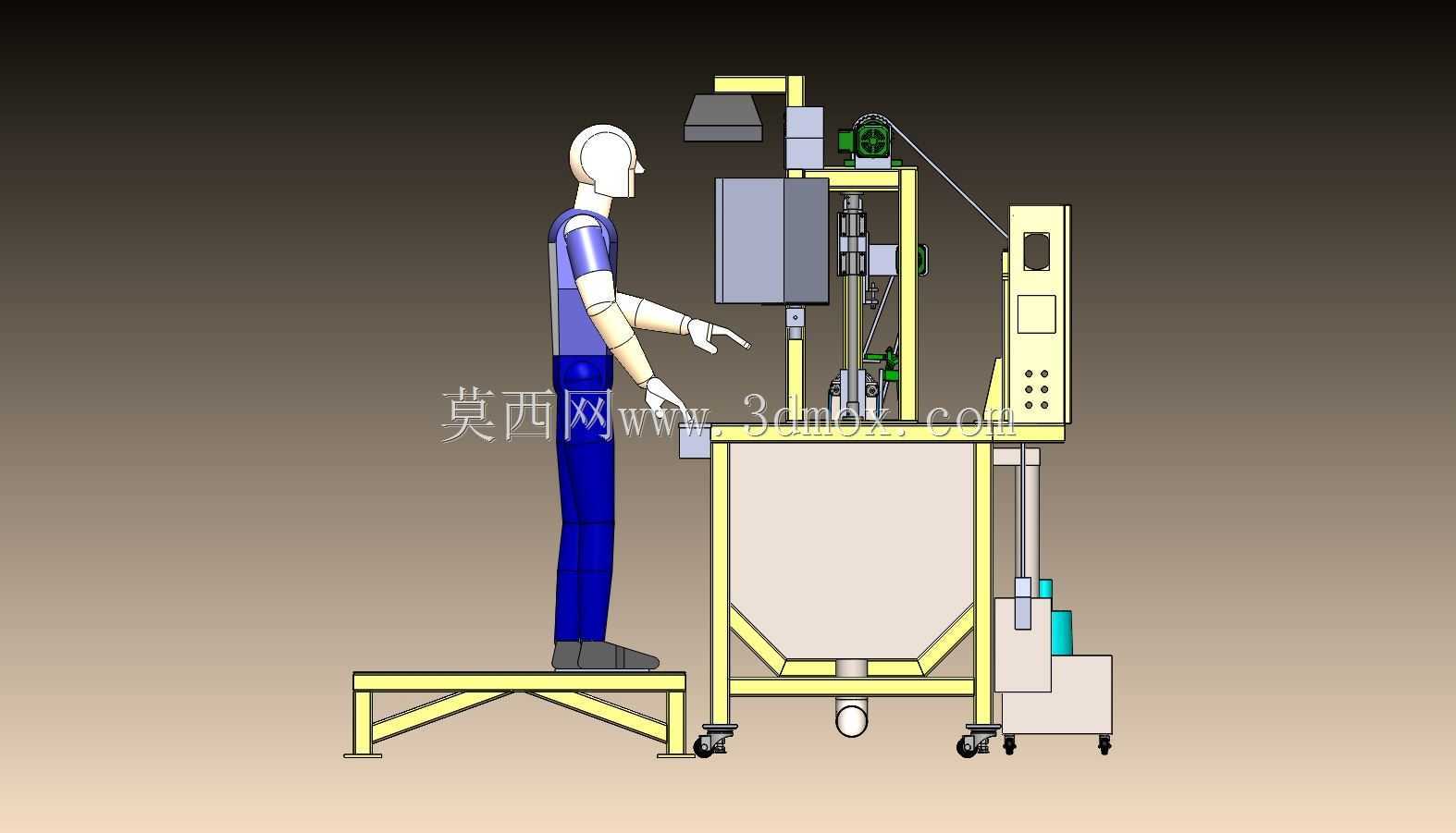

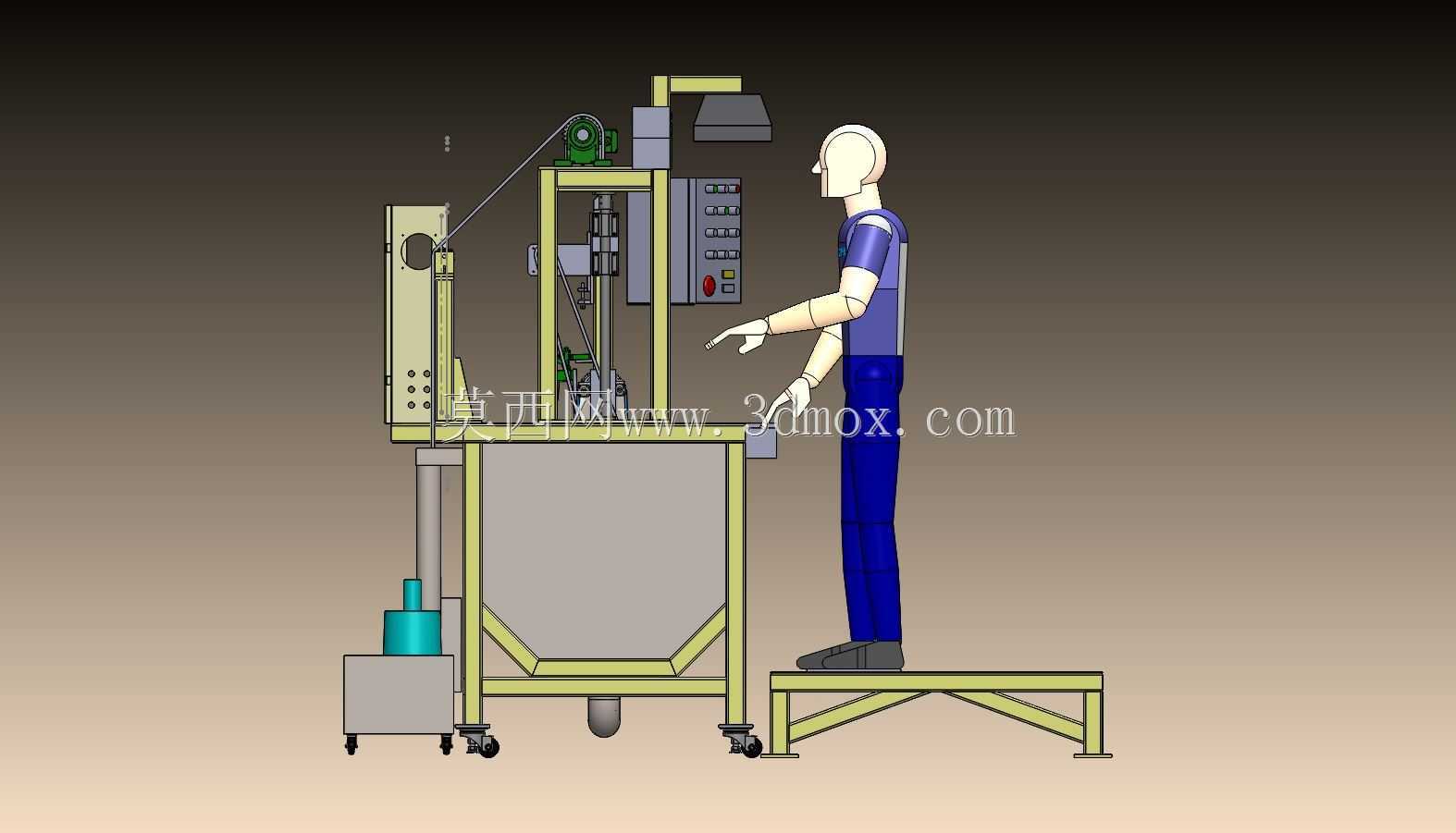

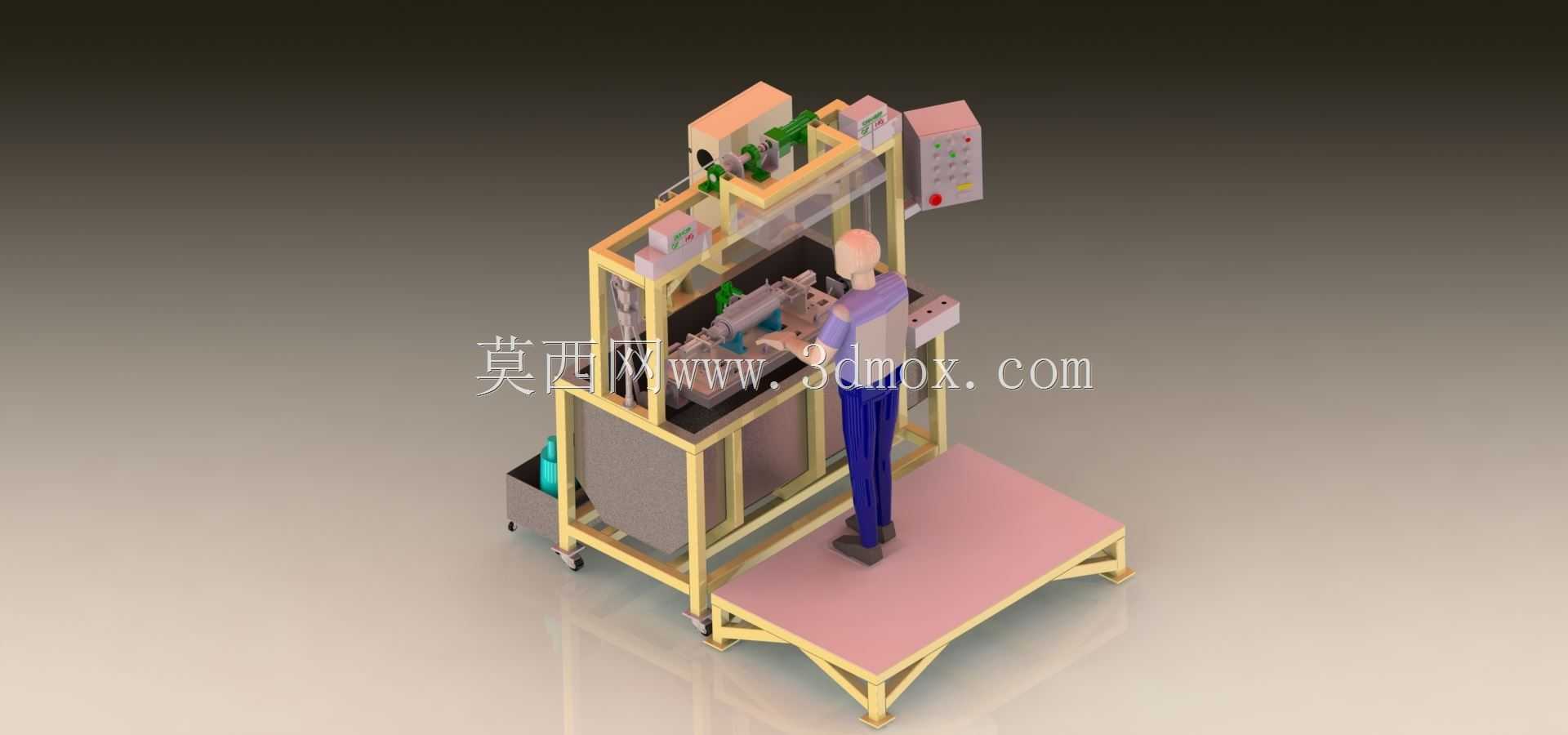

　　在汽车零部件、液压气动元件、压力容器类产品的出厂检测环节，气密性泄漏测试是把控产品密封性能的核心工序，测试过程中向被测工件内腔充入高压气体时，气流瞬间冲击、泄压排气阶段会产生尖锐的高分贝气流噪声，不仅会造成车间作业区域的噪声污染，长期处于该类噪声环境下会损伤作业人员听力，同时气流紊动也会干扰压力传感器的检测精度，造成测试数据波动、误判率升高的问题，这款泄漏试验消声装置正是针对该类测试场景开发的配套工装，集成了工件定位夹紧与排气消声的双重功能，可直接适配现有自动化泄漏检测台架的安装接口。从结构布局来看，整套装置采用卧式对称夹紧布局，底部为整块加工的安装底板，底板上预留了多组沉头安装孔，可直接固定在测试台的T型槽工作台或者铝型材台架上，

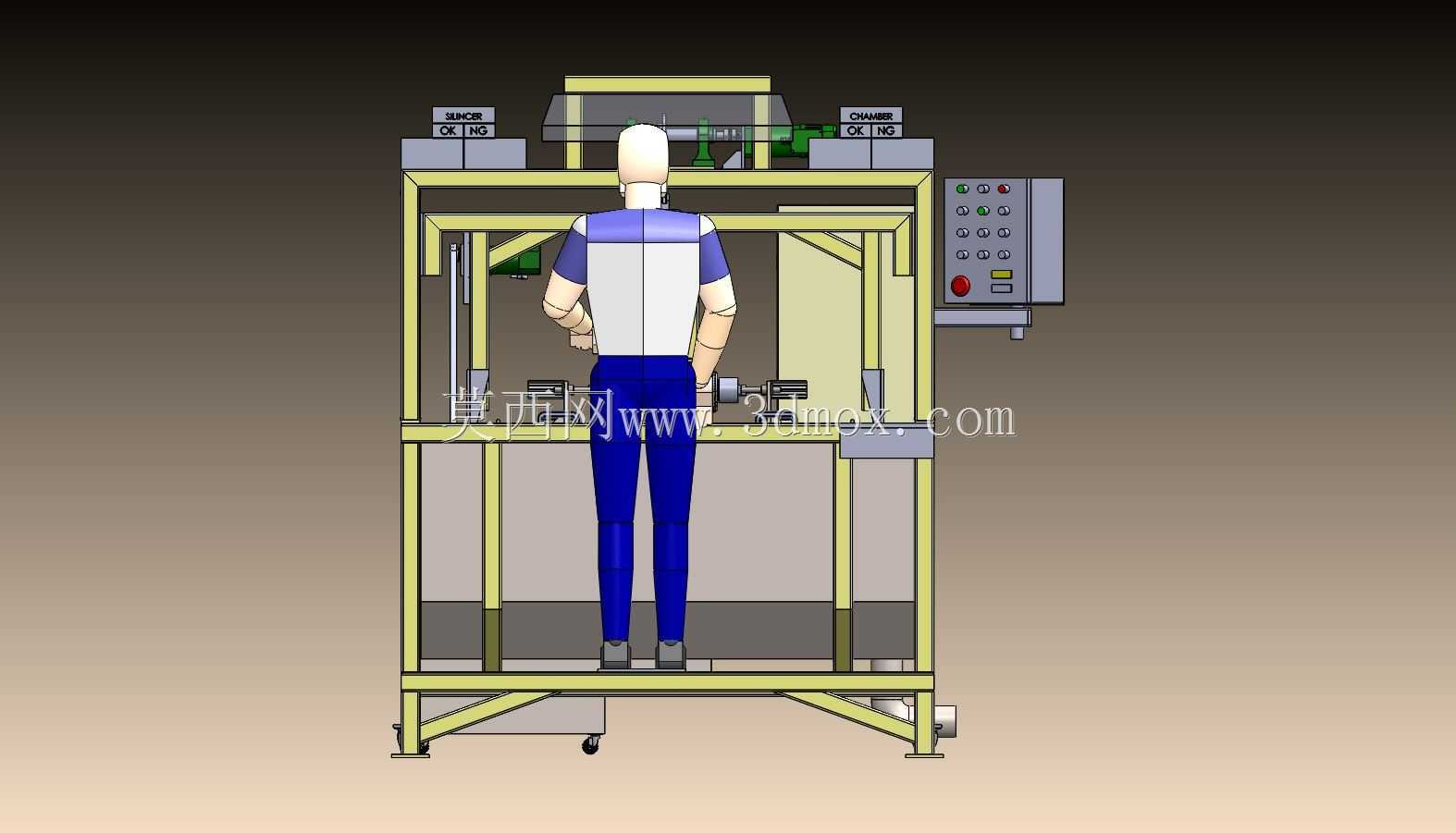

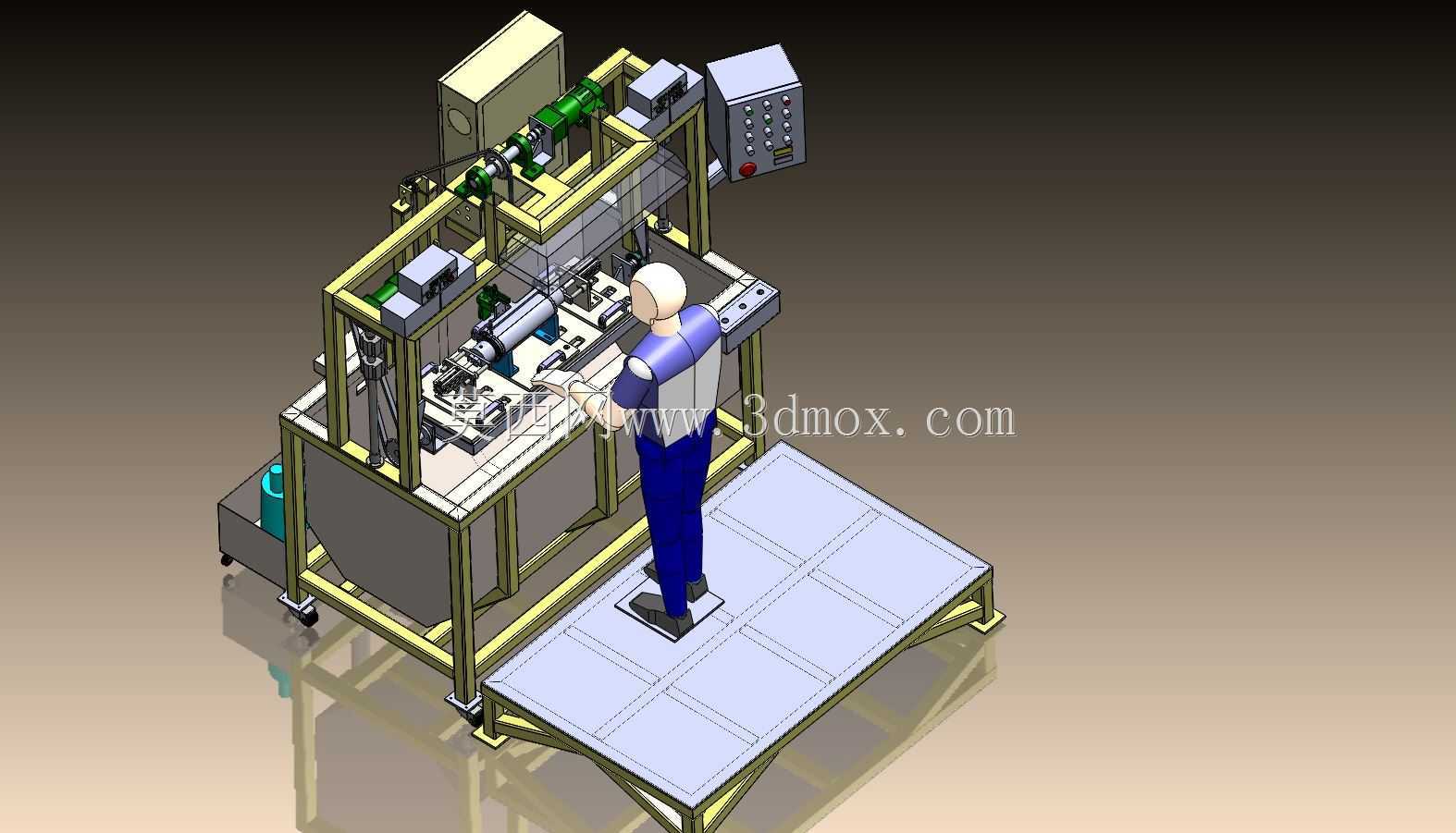

　　安装孔位采用长圆孔设计，可兼容一定范围内的位置调整，适配不同长度规格的被测筒状工件。底板两侧对称布置了两组气动直线驱动单元，驱动单元通过L型安装支座固定在底板上，驱动端连接同轴定位顶头，顶头的端面根据被测工件的端口形状做了仿形设计，内置密封圈安装槽，当两侧驱动单元同步伸出时，两个顶头可从两端将被测筒状工件顶紧定位，同时实现工件两端端口的密封，保证测试内腔的密闭性，避免测试过程中出现端口漏气影响测试结果。消声核心主体布置在底板中部的安装位上，主体采用多级扩容吸音结构，进气端通过管路与被测工件的测试排气口连通，当测试完成后泄压排出的高压气流首先进入一级扩容腔，通过腔体扩容降低气流流速，之后流经带密集微孔的吸音缓冲层，

　　通过微孔阻尼将气流的紊动能量逐步耗散，再经过二级扩容腔进一步稳流后排出，可将排气阶段的气流噪声降低25分贝以上，同时消声结构内部的流道做了顺滑过渡设计，不会产生额外的气流阻力，保证泄压过程的响应速度，不会拖慢整个测试工序的节拍。装置上还集成了工件到位检测组件，在中部定位座上安装了到位触发传感器，当被测工件放置到位后传感器会输出信号给测试系统，系统才会启动夹紧与测试流程，避免工件未放正就启动夹紧造成工件磕碰或者密封失效的问题。底板上还设置了四个对称布置的搬运拉手，方便整套工装的转线与位置调整，拉手采用包胶设计，搬运时不易打滑。在设计过程中，首先根据被测工件的长度范围确定了两侧驱动单元的行程，

　　保证顶头的伸缩行程可覆盖同系列不同长度工件的装夹需求，同时对顶紧力做了匹配计算，既保证端口密封所需的压紧力，又避免顶紧力过大造成薄壁工件变形；消声腔体的容积根据测试时的最大排气流量做了匹配计算，避免腔体过小导致消声效果不足，同时控制整体外形尺寸不会过大，减少工装占用的台架空间；所有与工件接触的定位部件都做了倒角处理，避免装夹过程中刮伤工件表面，密封件采用快换结构设计，当密封圈出现磨损时可快速更换，减少工装维护的停机时间。整套装置的安装边界可适配多数常规泄漏测试台的安装空间，底板的安装孔位可根据现有台架的接口做适配调整，不需要对原有测试台做大规模改造即可快速投入使用，在实际应用中可有效降低泄漏测试工序的作业噪声，提升测试过程的稳定性，降低检测误判率，同时对称式的气动夹紧结构可实现工件的快速装夹，相比手动螺旋夹紧的工装，单工件装夹时间可缩短60%以上，有效提升检测工序的作业效率。消声主体的吸音填充材料采用耐油污、耐气流冲刷的工业吸音材质，长期使用不会出现粉化脱落的问题，不会堵塞排气流道，维护周期可达半年以上，减少日常维护的工作量。两侧的驱动单元采用标准气动气缸，配件通用性强，出现故障时可快速更换备件，降低工装的运维成本。定位顶头可根据不同被测工件的端口形状快速更换，只需更换顶头前端的仿形密封头即可适配不同规格的筒状工件测试，提升了整套工装的通用性，可覆盖同系列多规格产品的泄漏测试需求，减少企业的工装投入成本。
