导线形状检测专用工装夹具结构

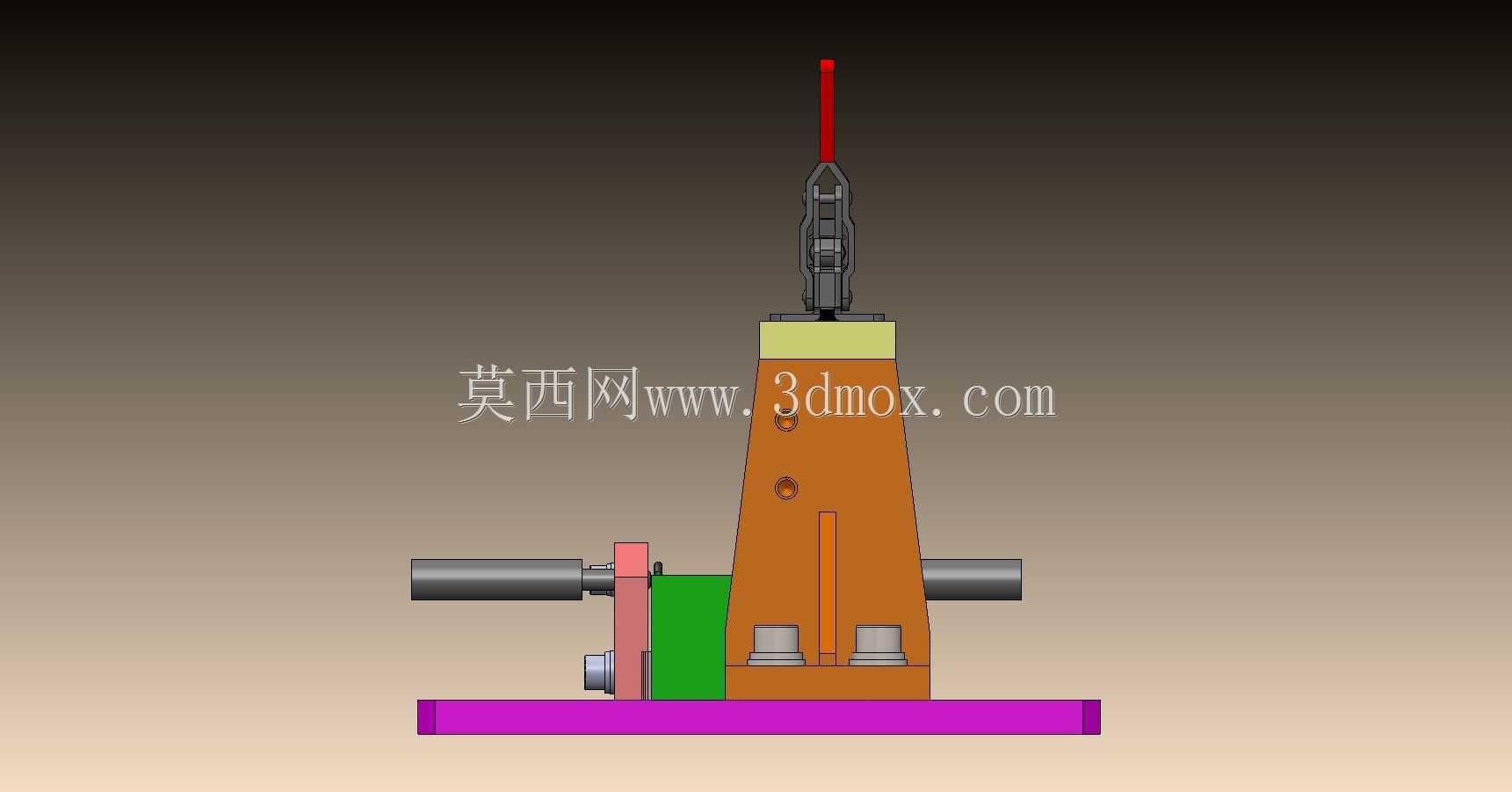

　　在低压线束加工、精密电子元器件装配的生产环节里，导线成型后的形状一致性直接影响后续端子压接、接插件装配的良率，不少车间在量产初期常遇到导线弯折角度偏差、端部伸出长度不符要求的问题，单靠人工目视比对不仅效率低下，长时间作业后人员疲劳带来的误判率会持续攀升，这类导线形状检验夹具就是针对该类工位的实际需求设计的专用检具。整套夹具以立式安装的梯形基座作为核心承载结构，基座底部预留了两个对称的沉头安装孔，可直接通过内六角螺栓固定在紫色的绝缘工作台面板上，安装时不需要额外加工复杂的定位槽，基座底面的平面度控制在0.02mm以内，安装后整体垂直度偏差不超过0.03mm，能避免基座倾斜带来的检测基准偏移。基座正面伸出的两根横向定位销，

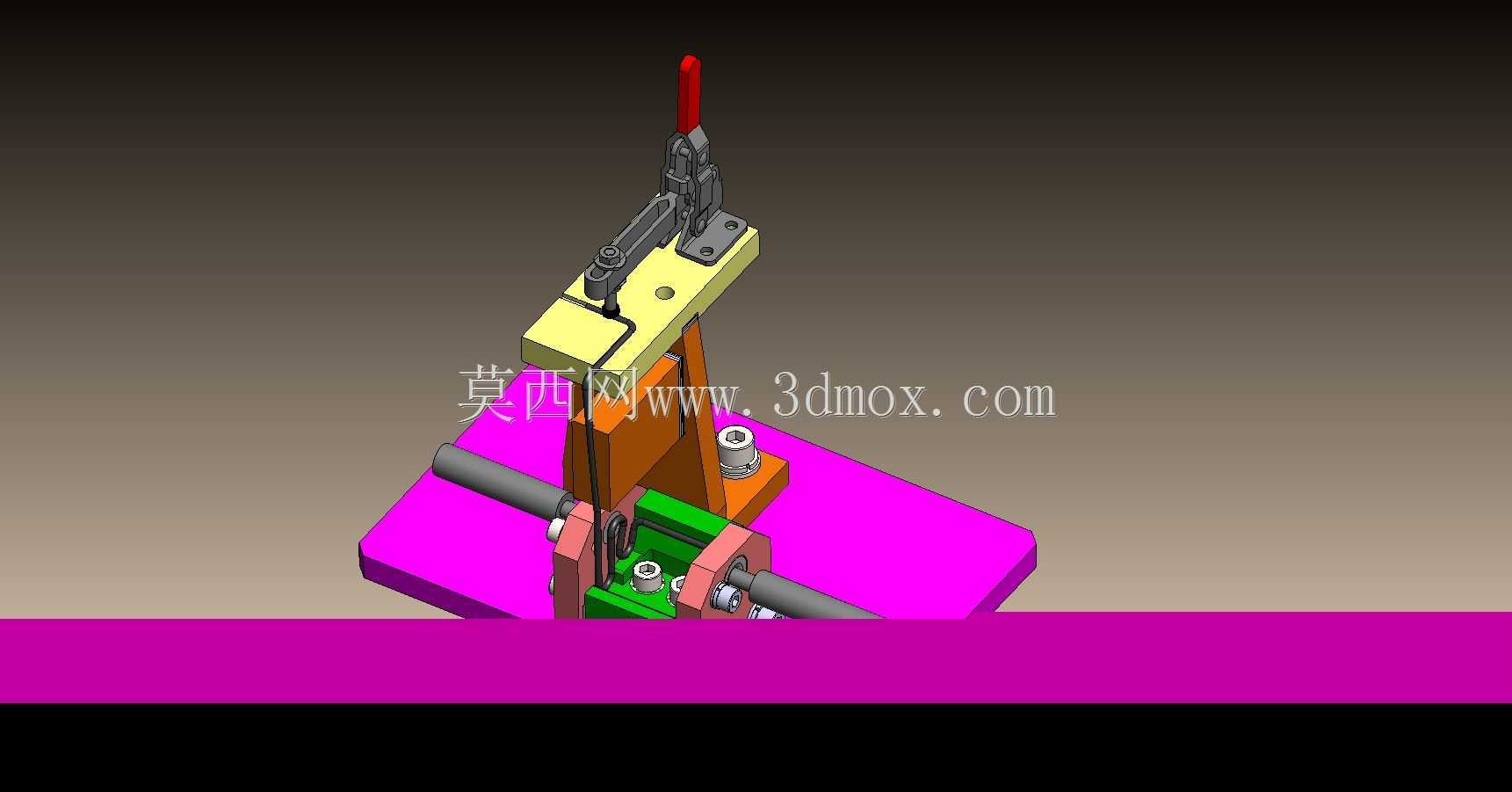

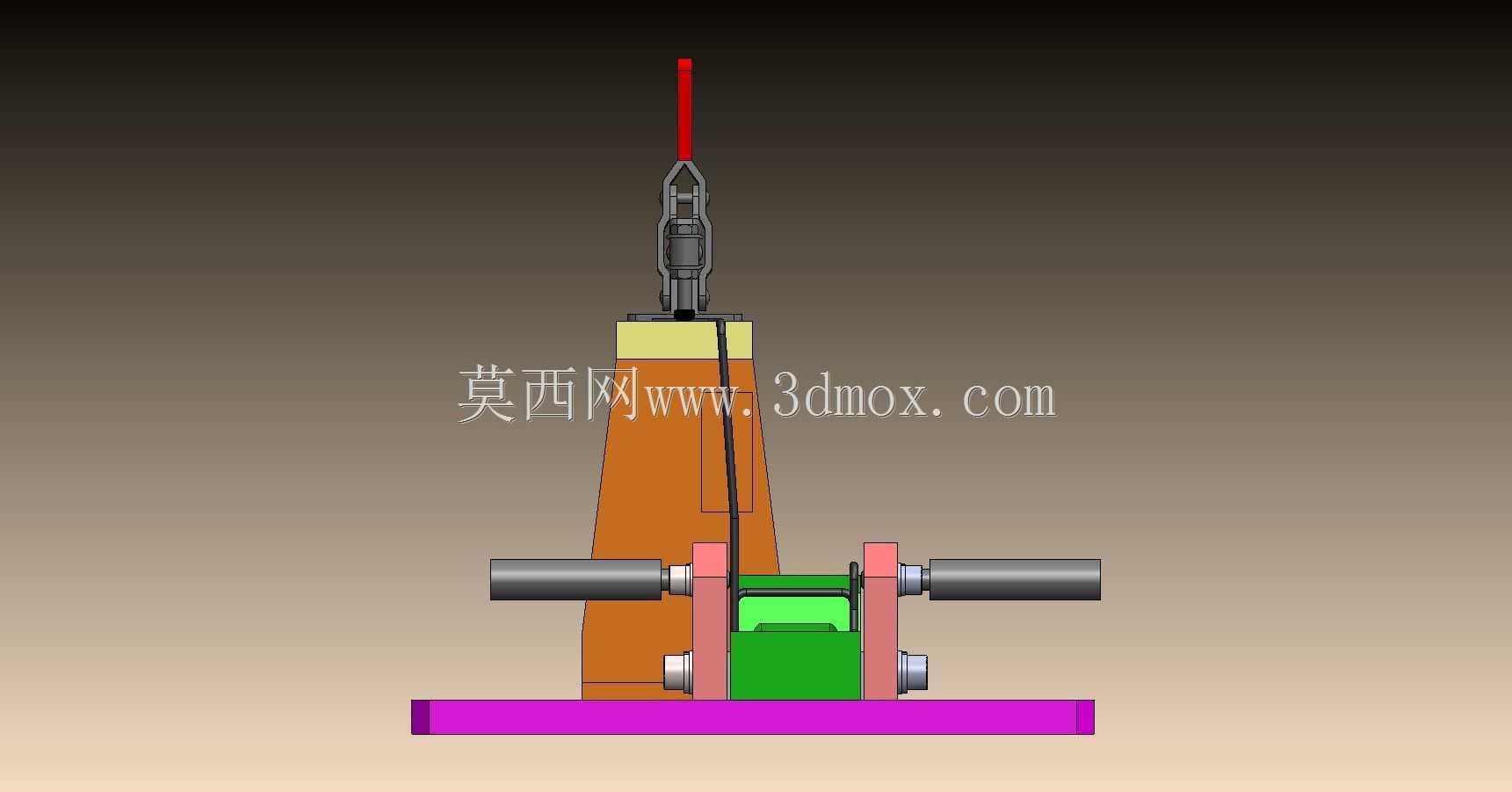

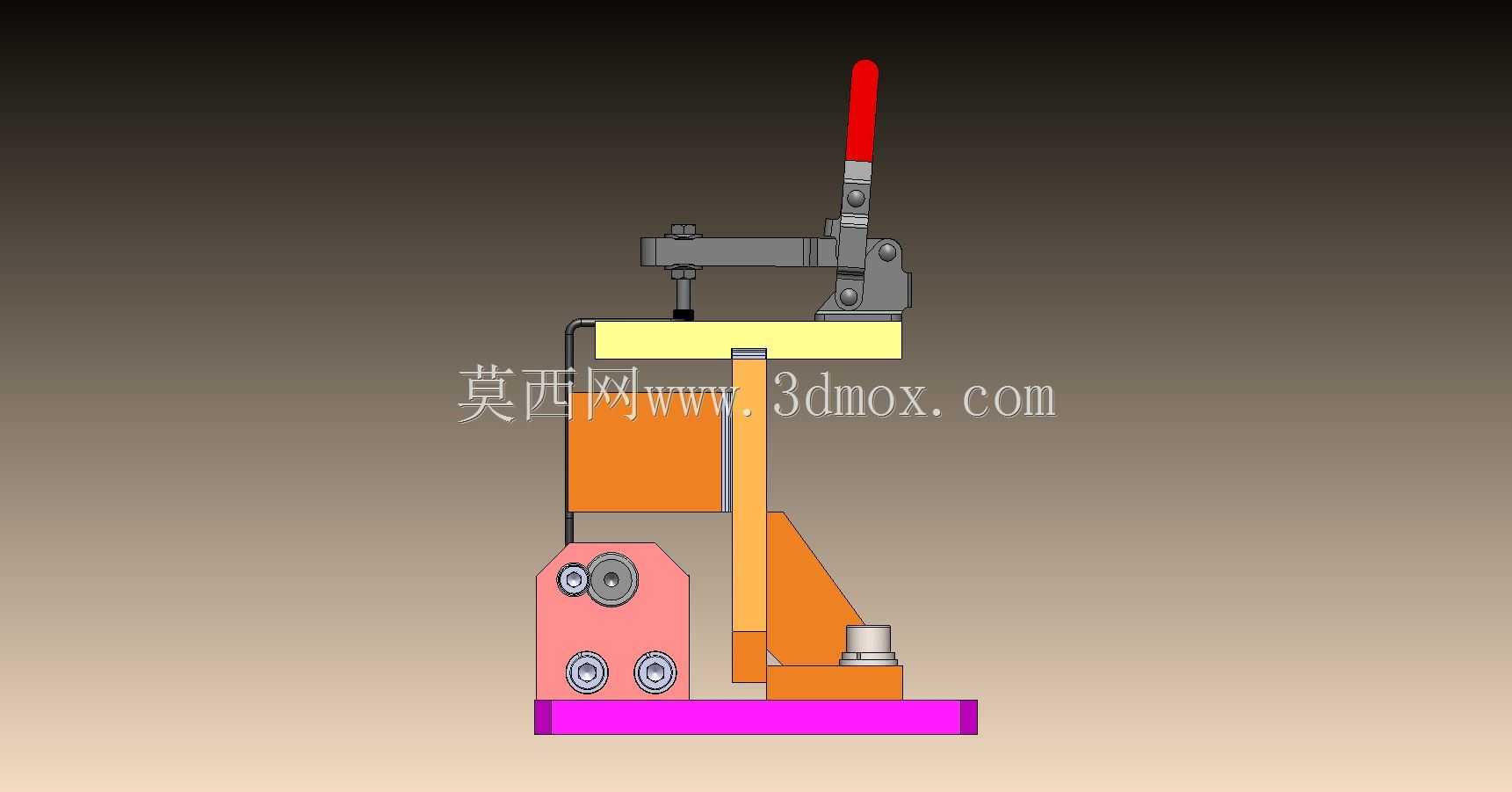

　　是用来卡接导线的水平段弯折部位，销柱的直径与导线弯折处的内圆弧尺寸匹配，检测时只需要将待检导线的水平段贴靠在销柱外侧，就能快速判断水平段的伸出长度是否符合公差要求；基座左侧设置的侧推定位组件，包含横向的顶杆与红绿两色的定位挡块，顶杆的行程预留了3mm的调整余量，可适配不同线径导线的检测需求，挡块的垂直面作为导线端部的定位基准，当导线端部顶靠到挡块端面时，就能直观判断端部的裁切长度是否合格。基座顶部设置的快压式锁紧结构，是整套夹具的操作核心，压头下方的浅黄色垫块采用聚氨酯材质，硬度控制在邵氏60度，压合时不会损伤导线的绝缘外皮，顶部伸出的红色操作拨杆长度经过人体工学优化，操作人员单指就能完成压合与释放动作，

　　单次检测的操作时长不超过2秒，完全能匹配线束生产线的节拍要求。设计这套夹具的时候，特意将所有检测基准面都做了可视化的颜色区分，紫色底座、橙色基座、绿色侧挡、红色操作杆的配色方案，能让操作人员快速识别各个定位部位，不需要反复对照作业指导书确认位置；所有与导线接触的部位都做了R0.5的圆角处理，避免检测过程中刮伤导线绝缘层，造成不必要的产品报废。整套夹具的横向安装边界控制在120mm以内，纵向占用空间不超过80mm，整体高度不到180mm，可直接布置在流水线的工位台面上，不需要额外占用独立的检测区域，多个同类型夹具并排布置时也不会出现操作干涉。在实际使用场景中，这类检具不需要接入气源或电源，纯机械结构的设计几乎没有维护成本，

　　日常只需要定期擦拭定位面的灰尘、检查锁紧结构的弹簧弹力即可，适合多品种小批量的线束生产车间快速换型使用，针对不同规格的导线检测，只需要更换对应尺寸的定位销与顶部垫块，就能在10分钟内完成换型调整，不需要重新加工整套基座结构。不少线束加工厂在引入这类专用检具后，导线形状检测的误判率能从原先的8%降到0.5%以下，单工位检测效率提升3倍以上，同时也避免了不合格导线流入下一道工序造成的接插件装配故障，减少了后续返修的人工成本。
