工业车间冲切母线加工设备结构

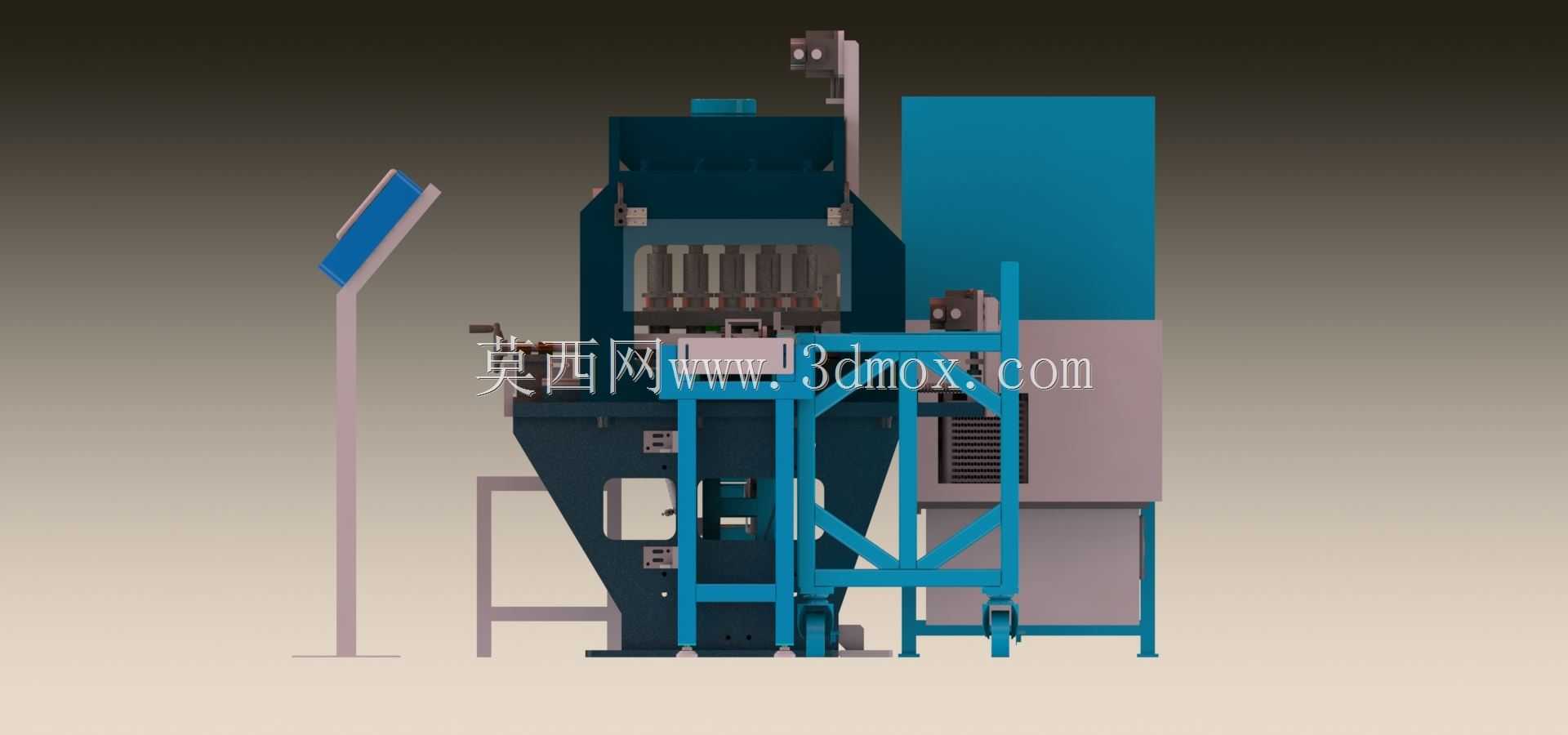

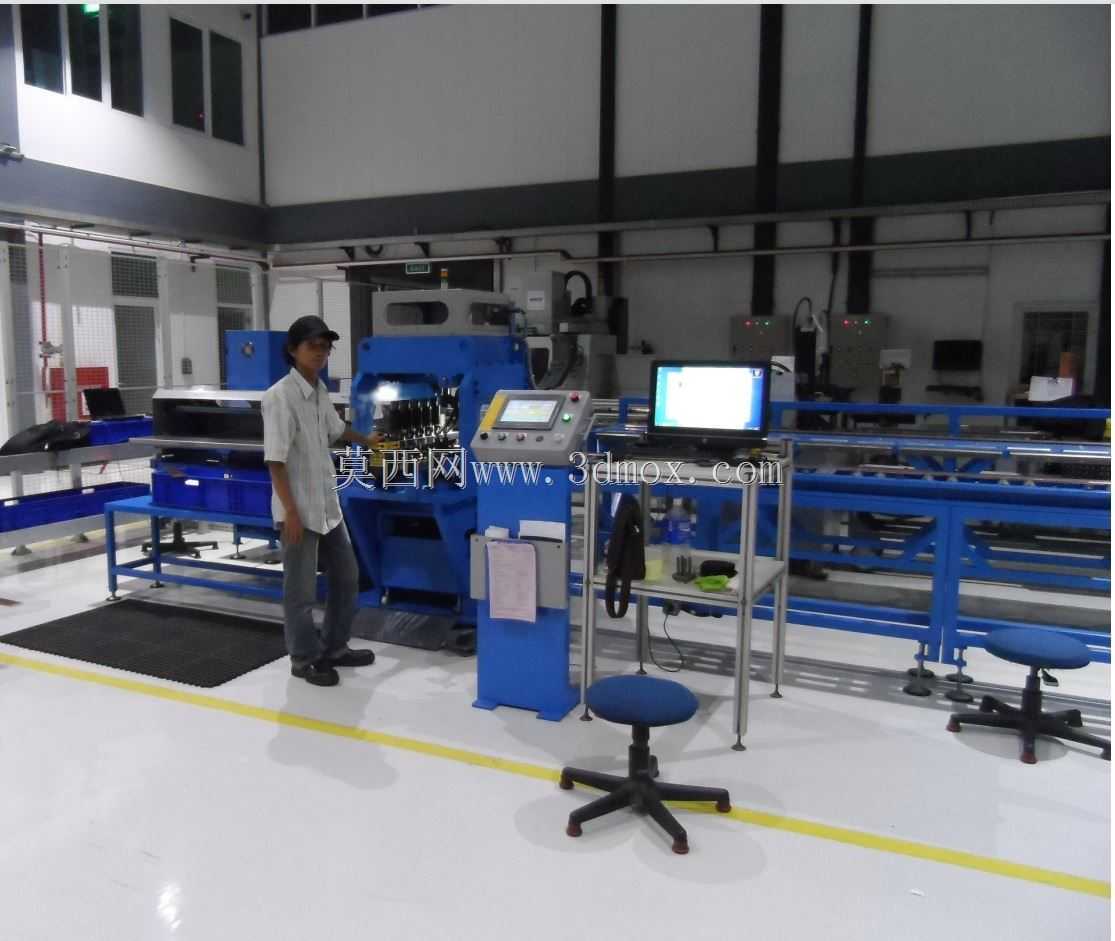

　　在配电柜体、成套电气设备的生产车间里，这类冲切母线加工设备是铜排、铝排批量加工环节的核心工位装备，区别于通用冲压设备，它的作业对象是大截面导电母线排，需要兼顾冲孔、裁切、压型等多道工序的加工精度，避免母线排加工后出现毛刺、形变、孔位偏差，影响后续电气装配的搭接面接触性能。从现场布局来看，设备主体采用整体焊接式床身结构，底部通过可调减震垫铁与车间环氧地坪固定，安装时需要预留左右两侧的母线排进料、出料延伸空间，进料侧预留至少3米的长料堆放与导向区域，出料侧预留2米以上的成品件周转空间，设备操作侧预留1.2米以上的人员操作与维护通道，整体占地边界约为长6.2米、宽2.8米，不含顶部警示灯的设备主体高度约1.8米，

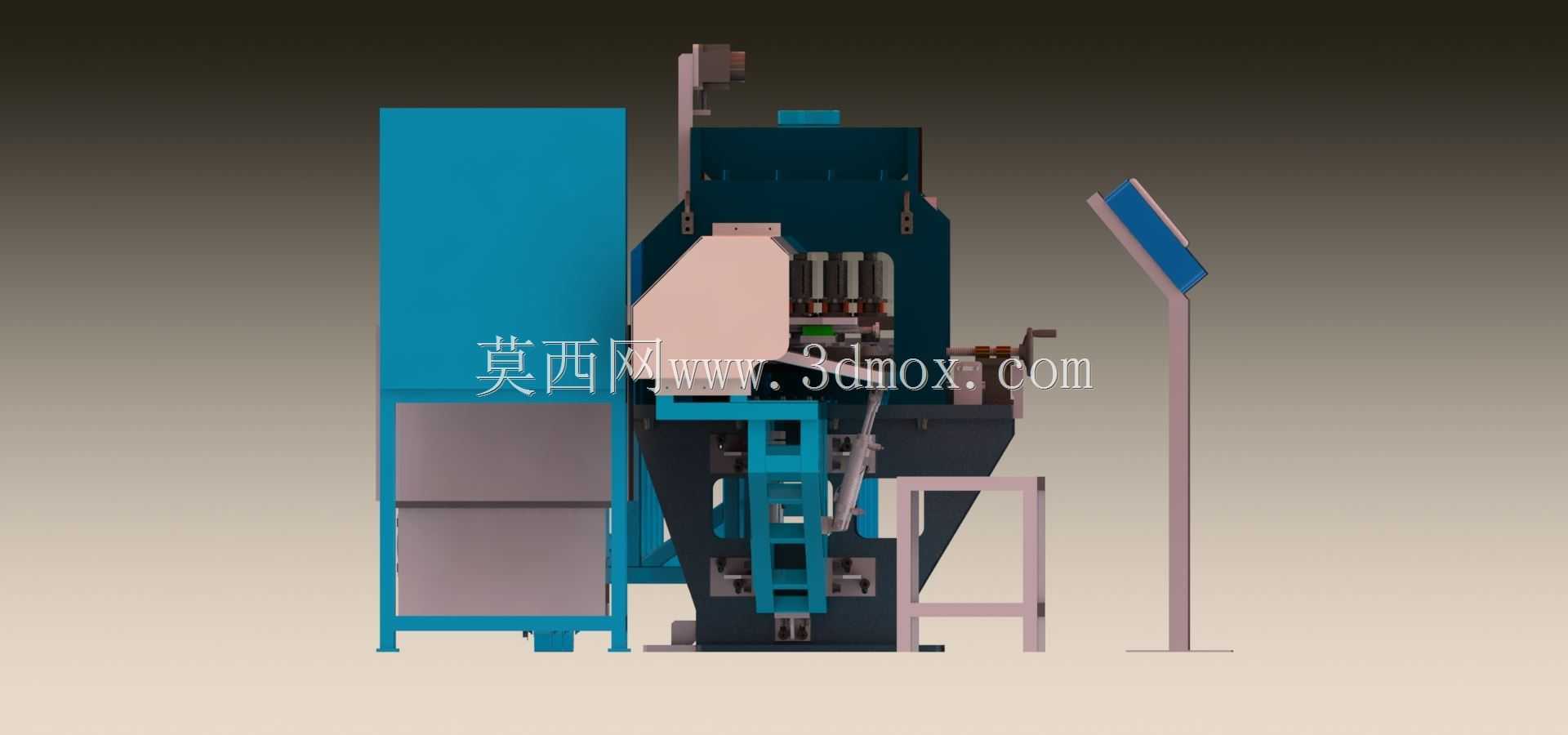

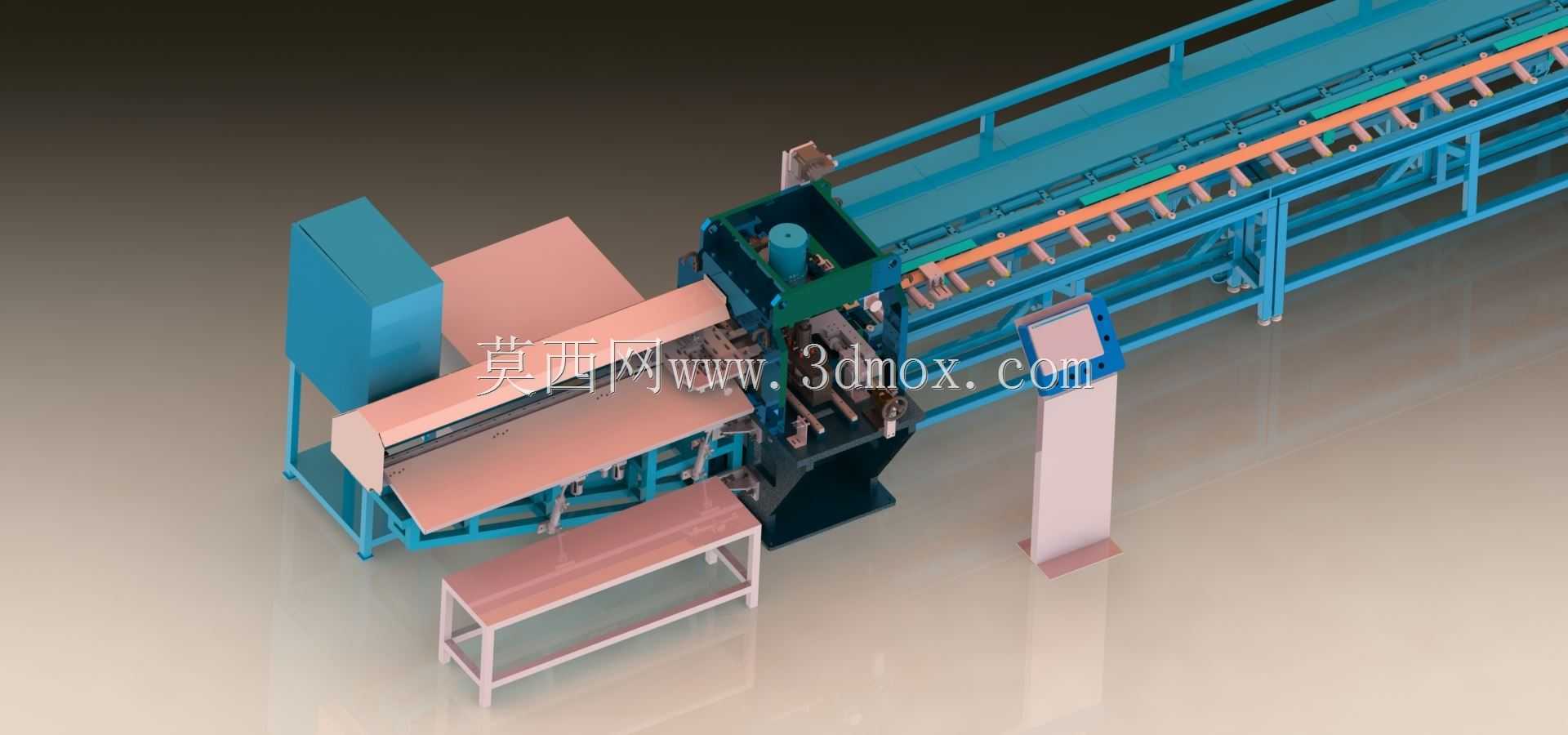

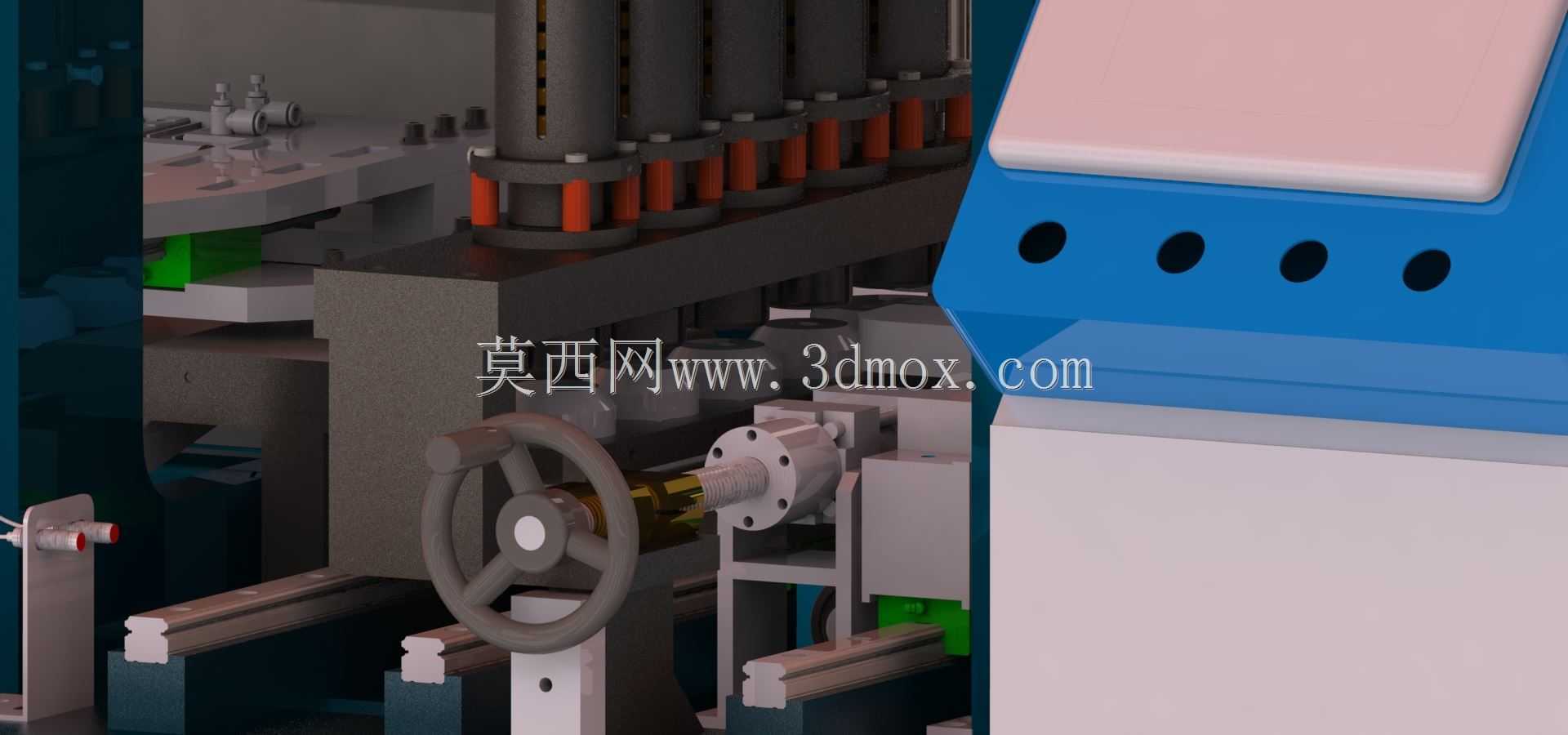

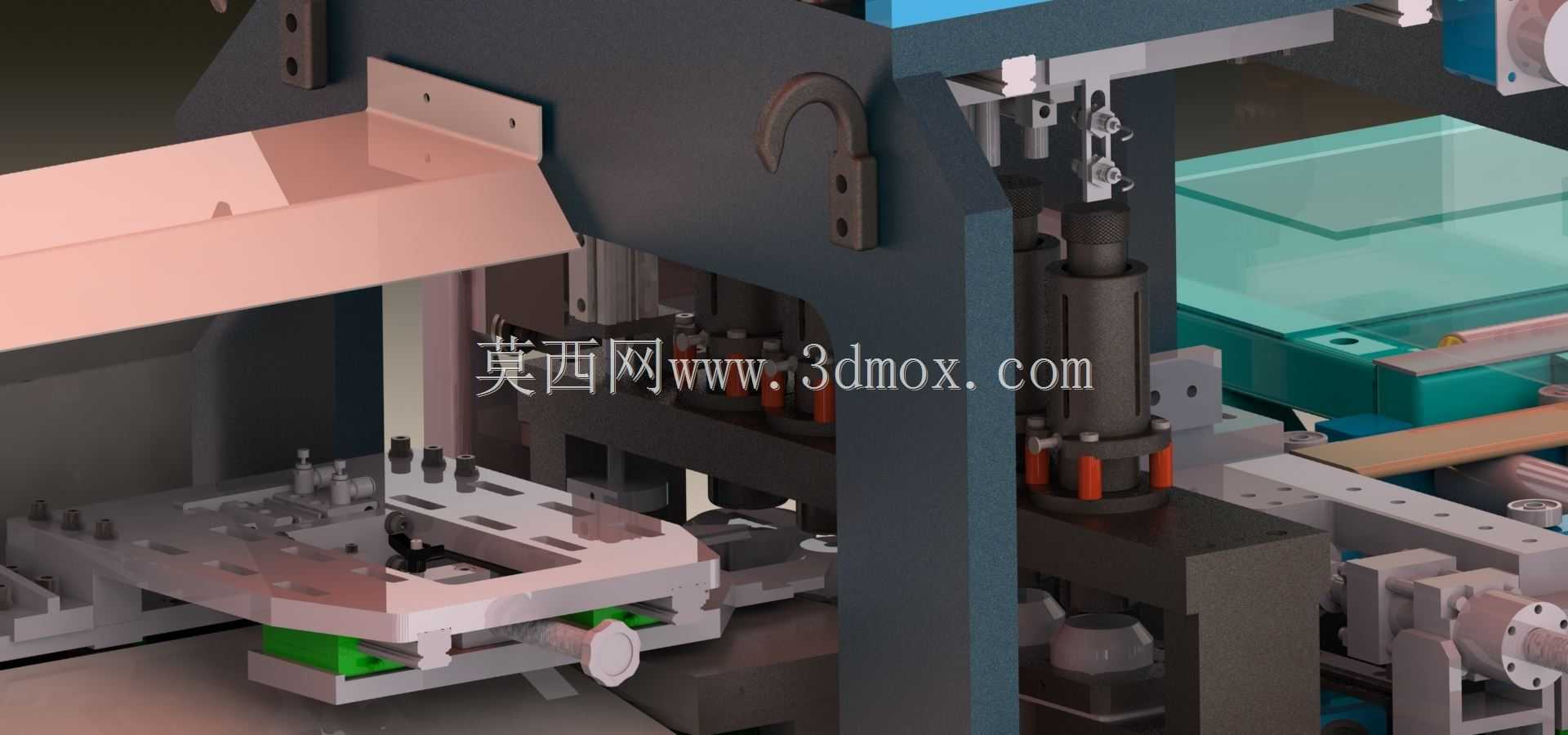

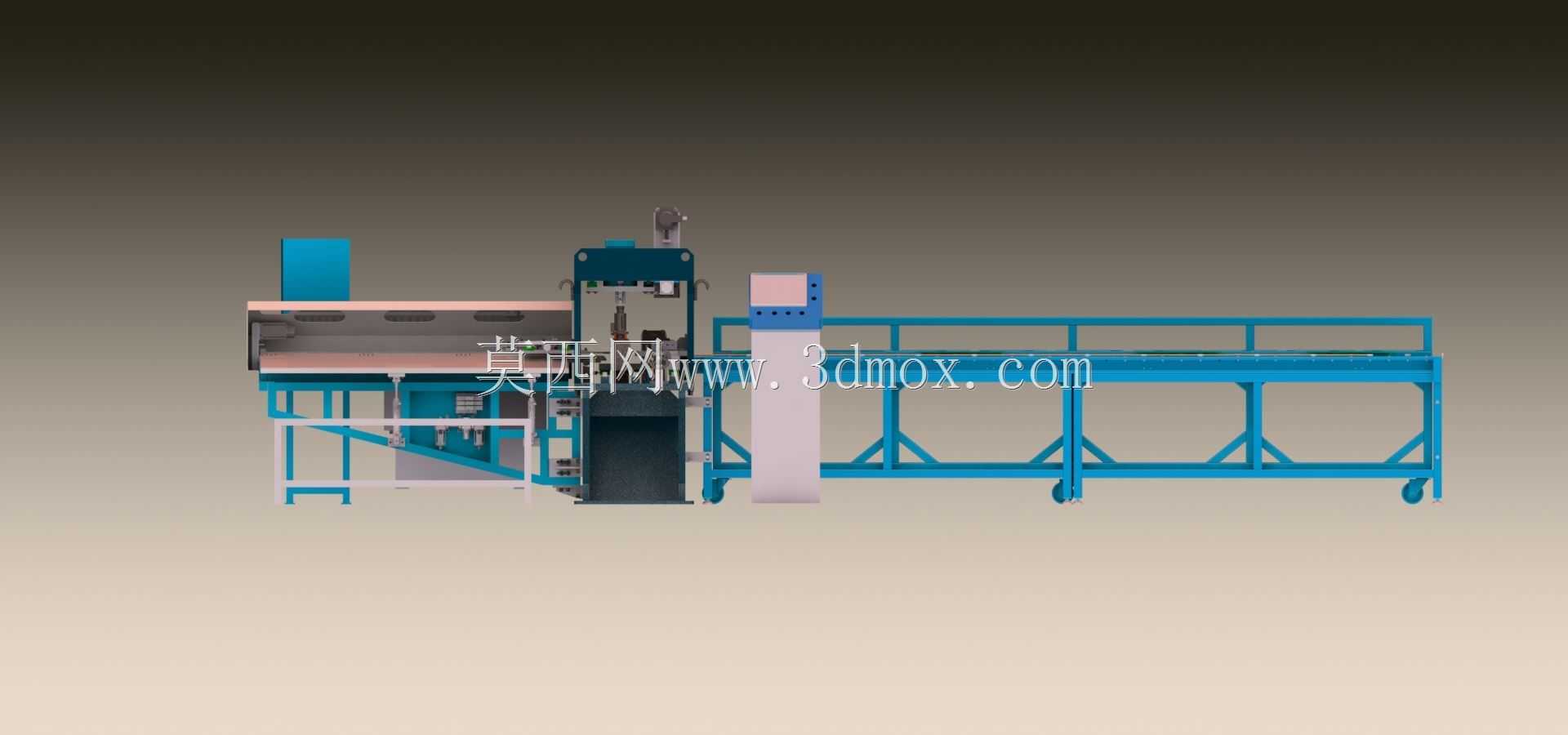

　　适配常规车间4米以上层高的安装要求。设备的功能模块采用分区布局设计，左侧为长料承托进料架，配备多组可调式导向滚轮，可根据加工母线排的宽度、厚度调整滚轮间距，避免长料送进过程中出现偏斜、剐蹭；中部核心加工区集成了多工位冲裁模位与裁切刀组，模位采用快换式模座设计，可根据加工需求快速更换不同孔径的冲孔模具、不同角度的裁切刀具，无需整体拆卸模架，减少换模调试的辅助时间；右侧为成品出料定位台，配备可调节的定位挡块，可精准控制母线排的裁切长度与冲孔位置，重复定位精度可控制在0.2mm以内，满足电气装配的孔位同轴度要求。操作工位设置在设备正面中部，配备倾斜式操作面板与独立的人机交互显示屏，面板高度适配站立操作的人体工学要求，操作人员可直接在面板上设置加工参数、切换加工程序，设备旁设置的小型工作台用于放置待更换的模具、检测量具与加工过程中的临时工件，工位旁的带轮圆凳用于操作人员短暂休整，符合车间长时间作业的布局逻辑。设备的防护设计充分考虑了冲切作业的安全需求，加工区设置可开合的安全防护门，防护门配备安全联锁开关，门体未完全闭合时设备无法启动冲切动作，避免加工过程中金属碎屑飞溅、模具误动作造成的人员伤害；设备的液压动力单元集成在床身内部的封闭舱室内，舱室设置可拆卸的检修门，日常维护时可直接打开舱门进行滤芯更换、油位检查、管路紧固等操作，液压管路采用沿床身内壁走线的布局方式，避免外露管路被工件剐蹭造成破损漏油。从设计思路来看，

　　这类设备摒弃了传统单工位母线加工机需要人工多次转运工件的弊端，将多道加工工序集成在同一台设备上，通过伺服送进机构实现母线排的自动步进送料，操作人员仅需完成初始上料、参数设置与成品下料的操作，单根母线排的加工效率较传统分体式设备提升60%以上，同时减少了多次装夹造成的定位误差。设备的床身经过去应力退火处理，避免长期冲切作业过程中床身出现形变，影响加工精度；冲切刀组采用合金工具钢材质，经过淬火、回火等热处理工艺，刃口硬度达到HRC58-62，可长期加工厚度3-12mm的铜、铝母线排，刃口磨损后可通过修磨重复使用，降低长期使用的耗材成本。在实际生产场景中，这类设备主要适配高低压开关柜、母线槽、配电箱等电气产品的母线排加工工序，

　　可完成母线排的圆孔冲制、长孔冲制、直角裁切、45度裁切、压花、压弯等多种加工需求，加工后的母线排无需额外进行铣边、去毛刺处理，可直接进入后续的搪锡、装配工序。设备的电控系统采用PLC作为核心控制单元，搭配伺服驱动系统控制送料轴的运行位置，可存储上百种常用的加工程序，加工同类型批量工件时可直接调用对应程序，无需重复输入参数；设备配备故障自诊断功能，当出现油压不足、模位异常、送料卡滞等问题时，可在显示屏上直接显示故障代码与排查方向，减少设备故障停机的排查时间。考虑到车间实际使用中的物料流转需求，设备的进料架高度与出料台高度均与车间常规的物料周转车高度匹配，加工完成的成品母线排可直接从出料台滑移到周转车上，减少人工抬举工件的劳动强度；设备的所有操作按钮均采用防水、防油型工业元件，适配车间内存在少量油污、金属粉尘的使用环境，按钮的布局按照操作频率进行分区，常用的启动、停止、急停按钮设置在操作面板最易触碰的位置，急停按钮采用大尺寸红色蘑菇头设计，出现紧急情况时可快速按下切断设备动力。
