轻量化加强型钛合金异形连接支架结构

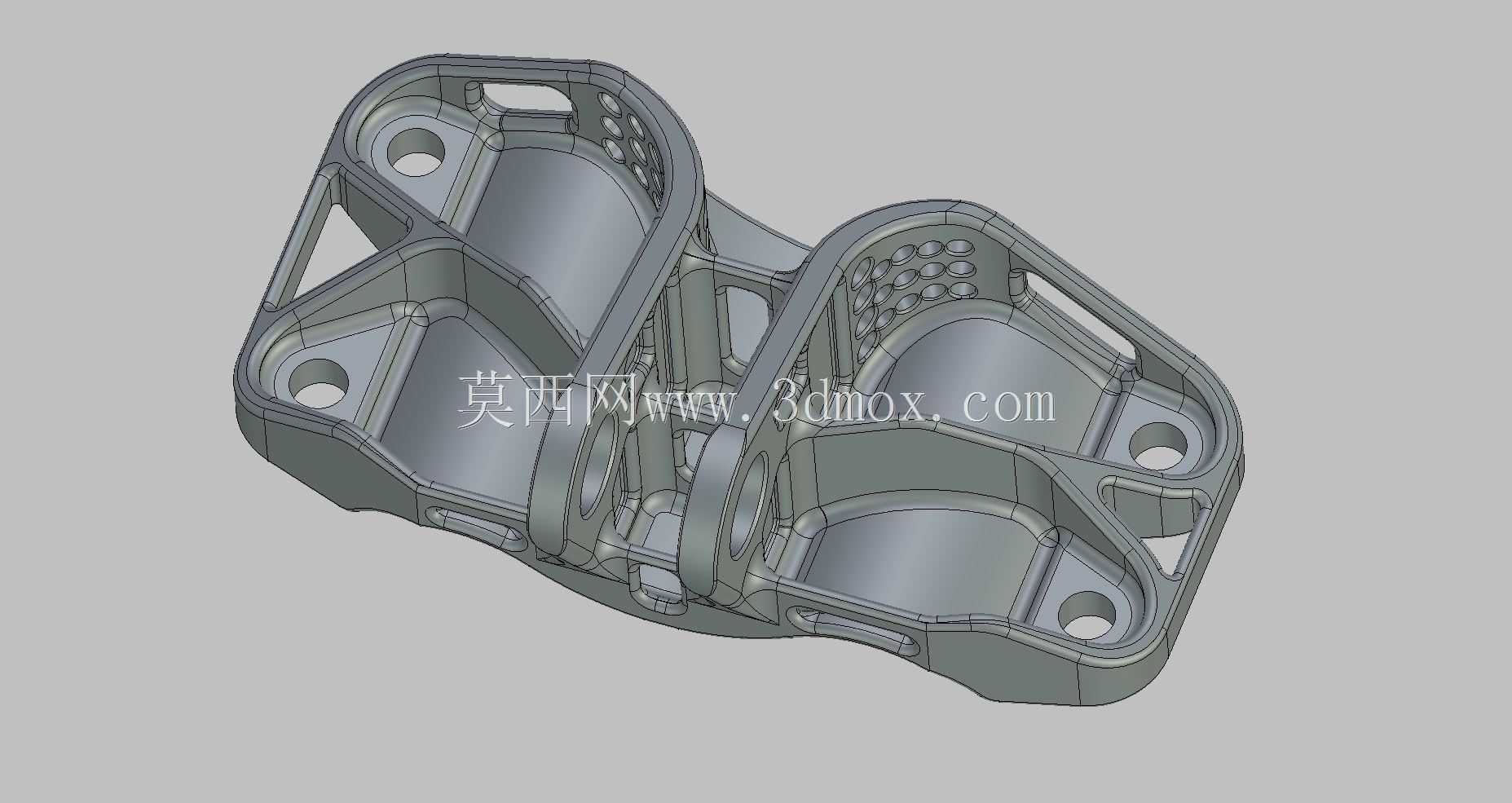

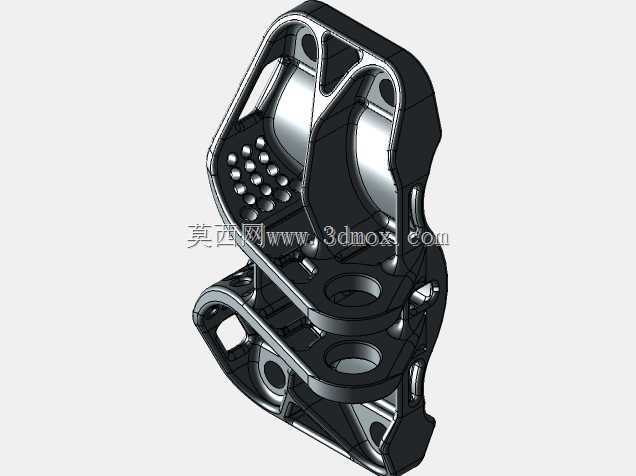

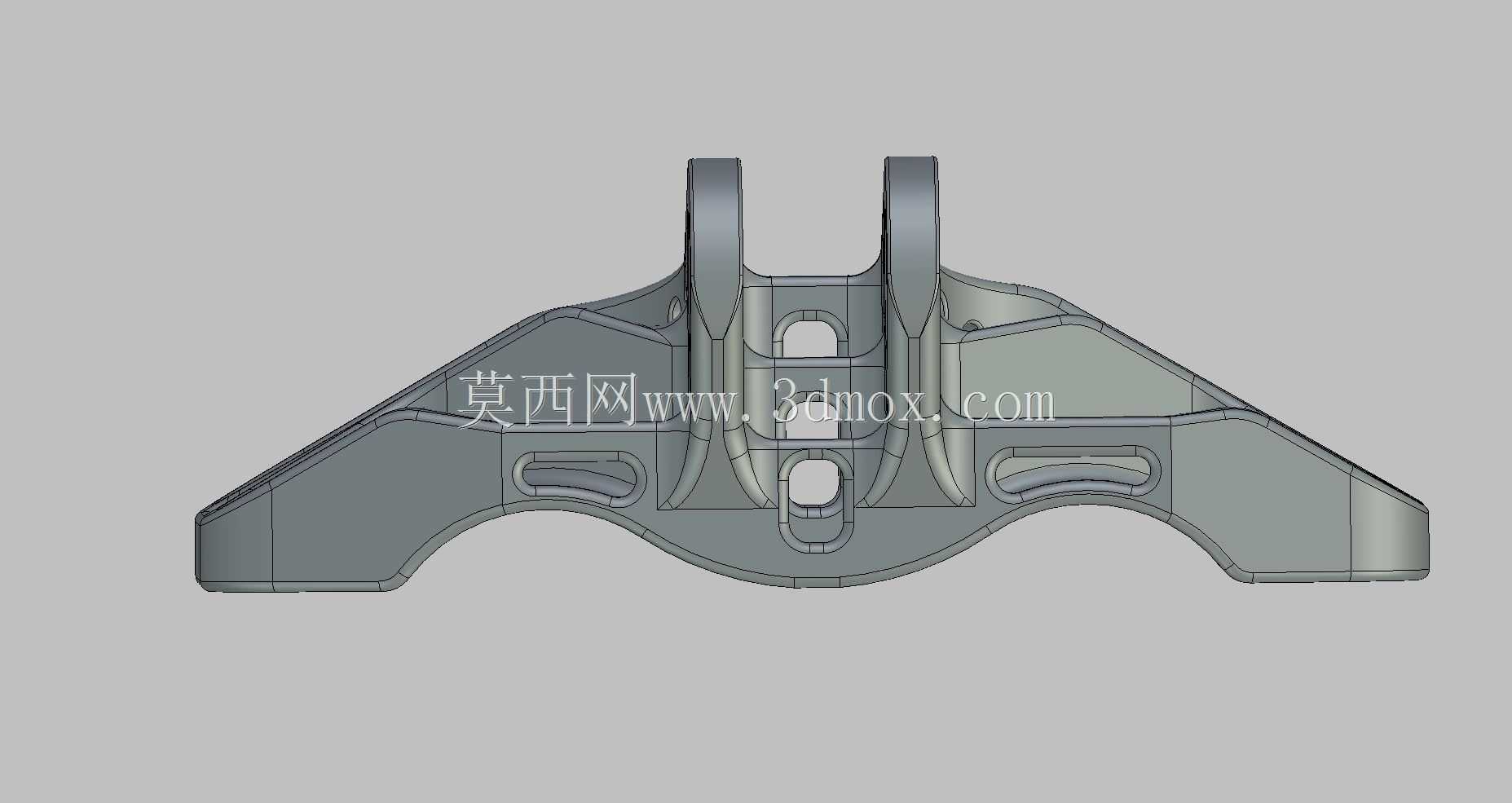

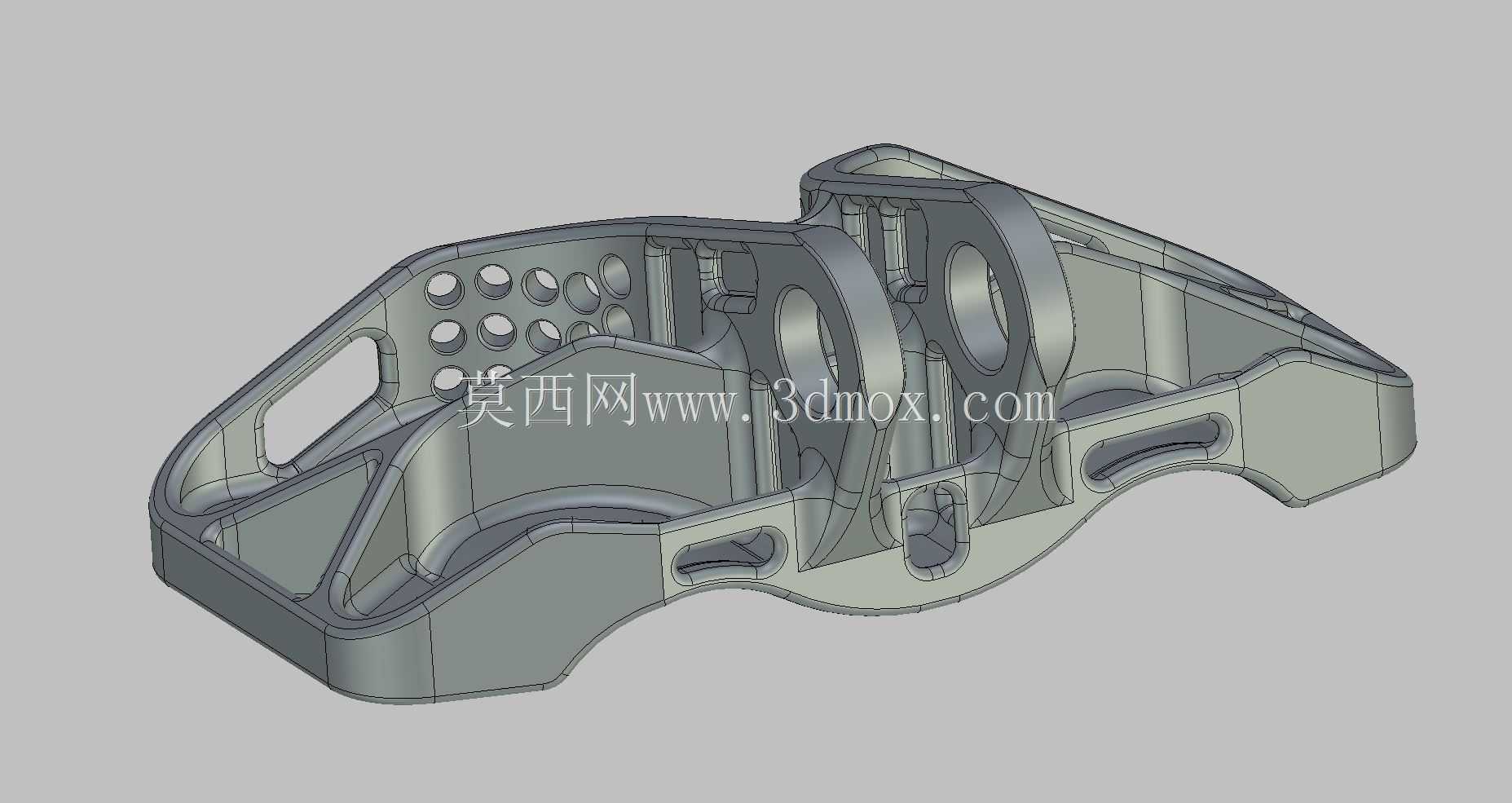

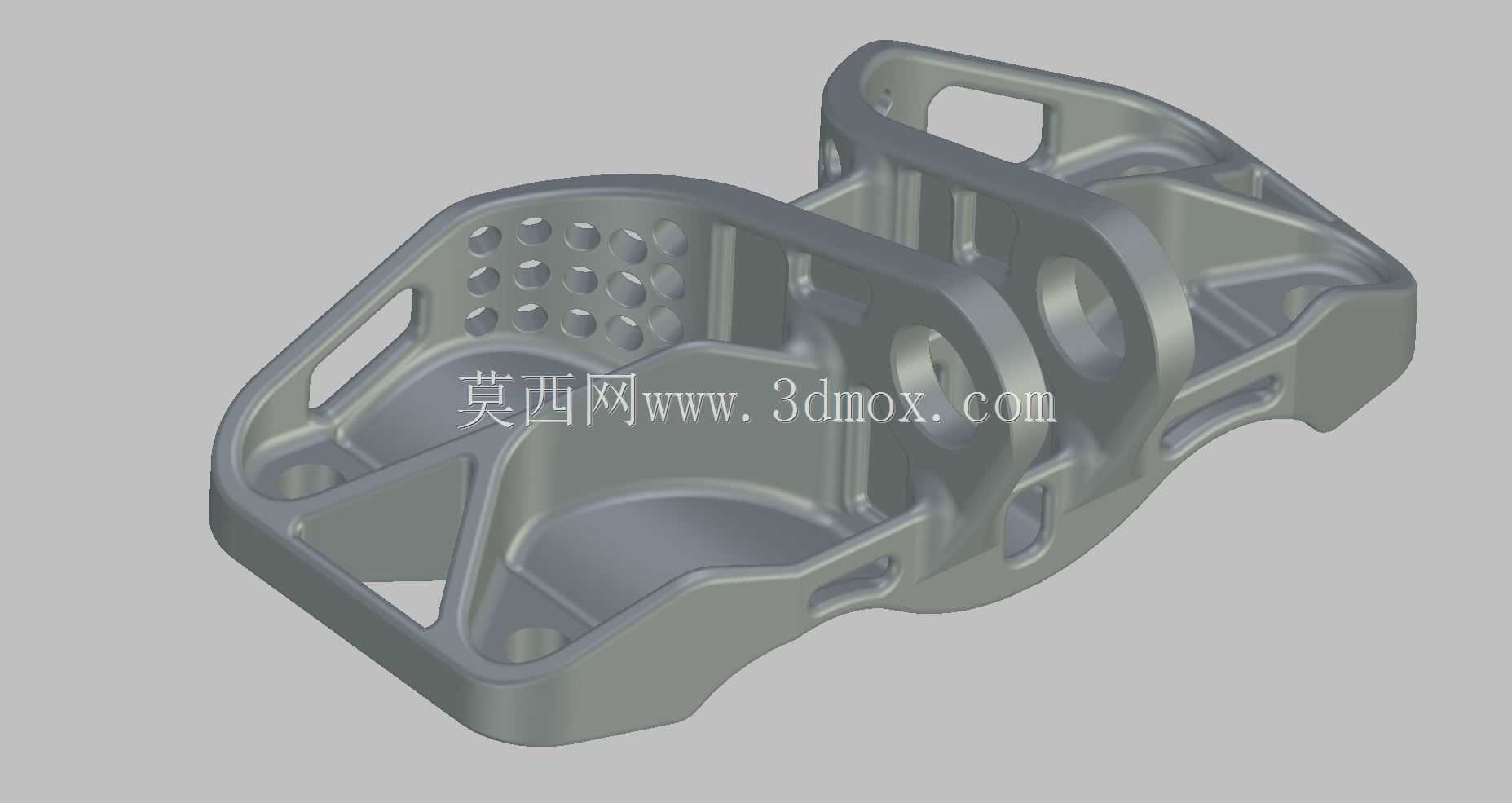

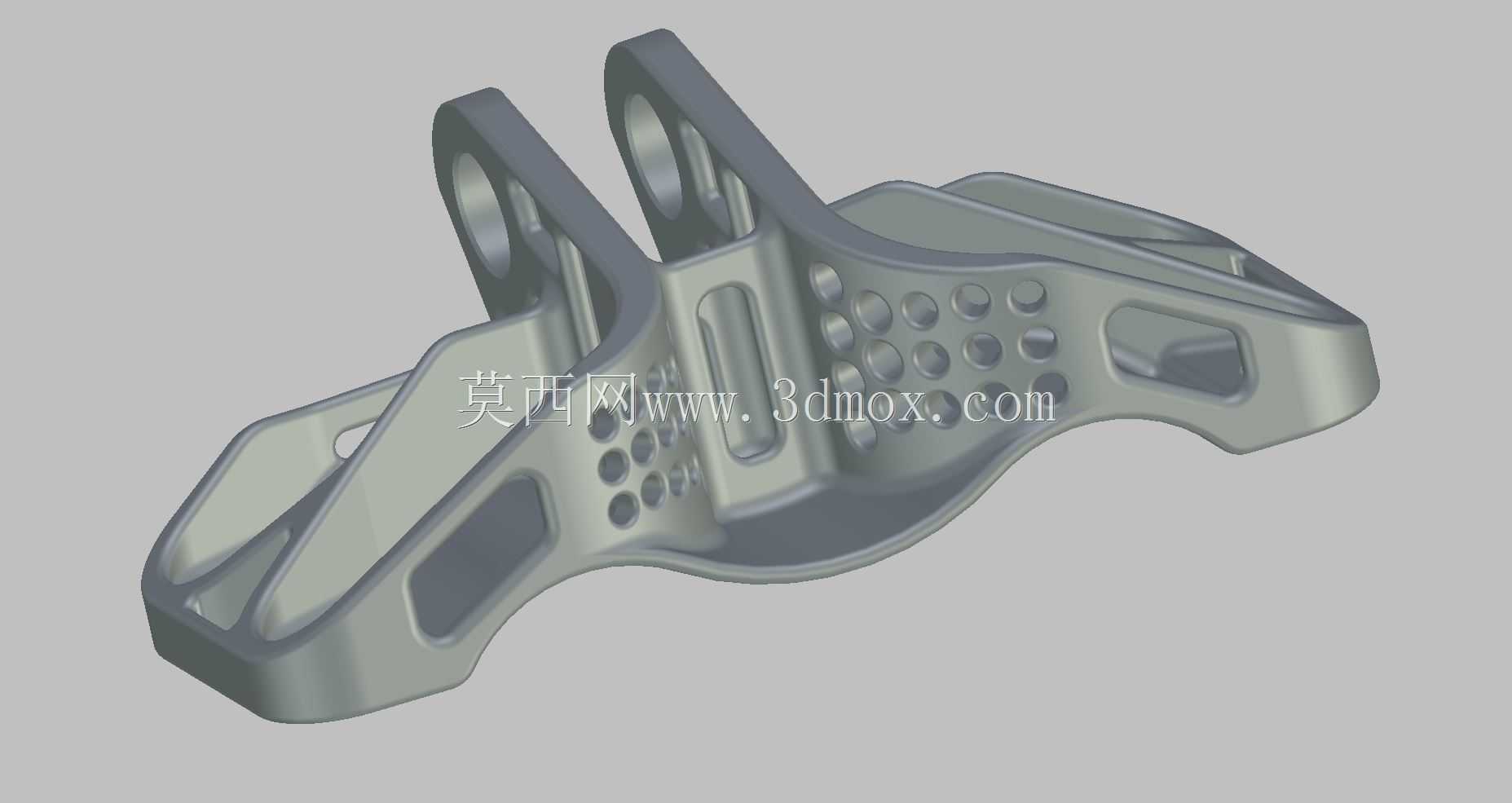

　　这类异形连接支架多应用在对自重控制要求严苛的重载连接场景中，常见于航空航天机载设备挂载、高端工业装备的动力单元与主体框架连接部位，核心作用是承担两个异向安装面之间的载荷传递，同时抵消设备运行过程中产生的多方向振动与冲击载荷，避免连接部位出现应力集中导致的疲劳失效。从结构设计来看，整体采用非对称的双安装座布局，两个安装端面的夹角根据实际安装空间的避让需求做了适配性设计，每个安装面上都预留了多个通孔安装位，孔位的排布完全匹配对接部件的螺栓孔距，安装时不需要额外做转接件适配，能够直接通过螺栓完成刚性连接，安装边界完全贴合对接部件的贴合面，不会出现安装干涉的问题。设计过程中优先做了拓扑优化计算，在非主要承力的区域做了大面积的材料去除，

　　通过镂空结构大幅降低构件自身重量，同时在载荷传递的关键路径上布置了多道纵横交错的加强筋结构，筋条的厚度根据对应位置的应力计算结果做了差异化设置，高应力区的筋条厚度更大，低应力区的筋条适当减薄，在保证整体结构强度、刚度满足载荷要求的前提下，尽可能压缩构件的整体重量。针对钛合金材料的加工特性，所有的棱边位置都做了圆角过渡处理，避免加工过程中出现应力裂纹，同时也能减少使用过程中应力集中带来的疲劳损伤；安装孔的位置都做了局部的凸台加厚处理，避免螺栓锁紧时局部压强过大导致的接触面压溃变形，凸台的高度刚好预留出螺栓头、垫片的安装空间，不会和周边的其他构件产生空间干涉。构件表面的网格状加强结构并非装饰设计，

　　每一处网格的密度都对应不同区域的受力大小，在振动载荷传递的路径上，网格密度更高，能够更好地分散振动波的传递路径，降低共振发生的概率；而在主要承受静载荷的区域，网格密度适当降低，进一步控制整体重量。从安装适配性来看，两个安装面的平面度都按照精密连接的要求做了公差控制，安装后两个对接部件的相对位置精度能够得到保证，不需要额外做调整垫片补偿安装误差；整体的外轮廓尺寸完全适配预设的安装腔体，所有突出的筋条结构都做了避让设计，在安装空间内不会和周边的管线、其他构件发生剐蹭。这类支架的设计核心是平衡重量与结构性能的关系，相比传统的等厚度实体支架，在相同承载能力下自重能够降低百分之四十以上，同时抗疲劳性能更优，

　　能够在长期交变载荷的工作环境下保持稳定的结构性能，不会出现长期使用后的变形、开裂问题。在实际选型应用中，需要提前核对安装面的孔位坐标、两个安装面的夹角尺寸，确认和对接部件的匹配度，同时根据实际承受的静载荷、动载荷大小校核关键截面的应力值，确保使用过程中的安全系数满足工况要求；安装时需要按照对角顺序逐步锁紧螺栓，避免单个螺栓受力过大导致安装面变形，影响连接的可靠性。
