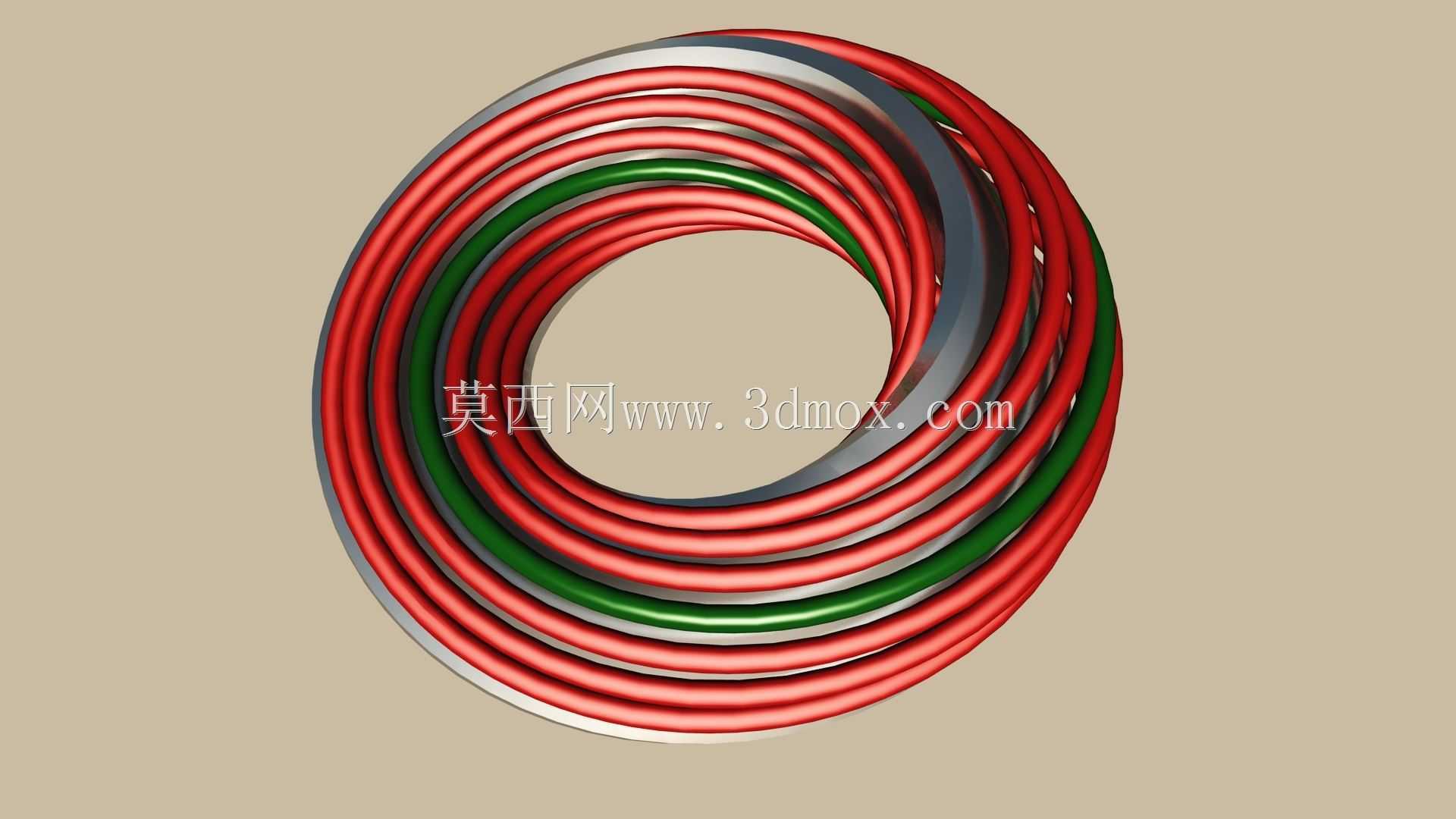

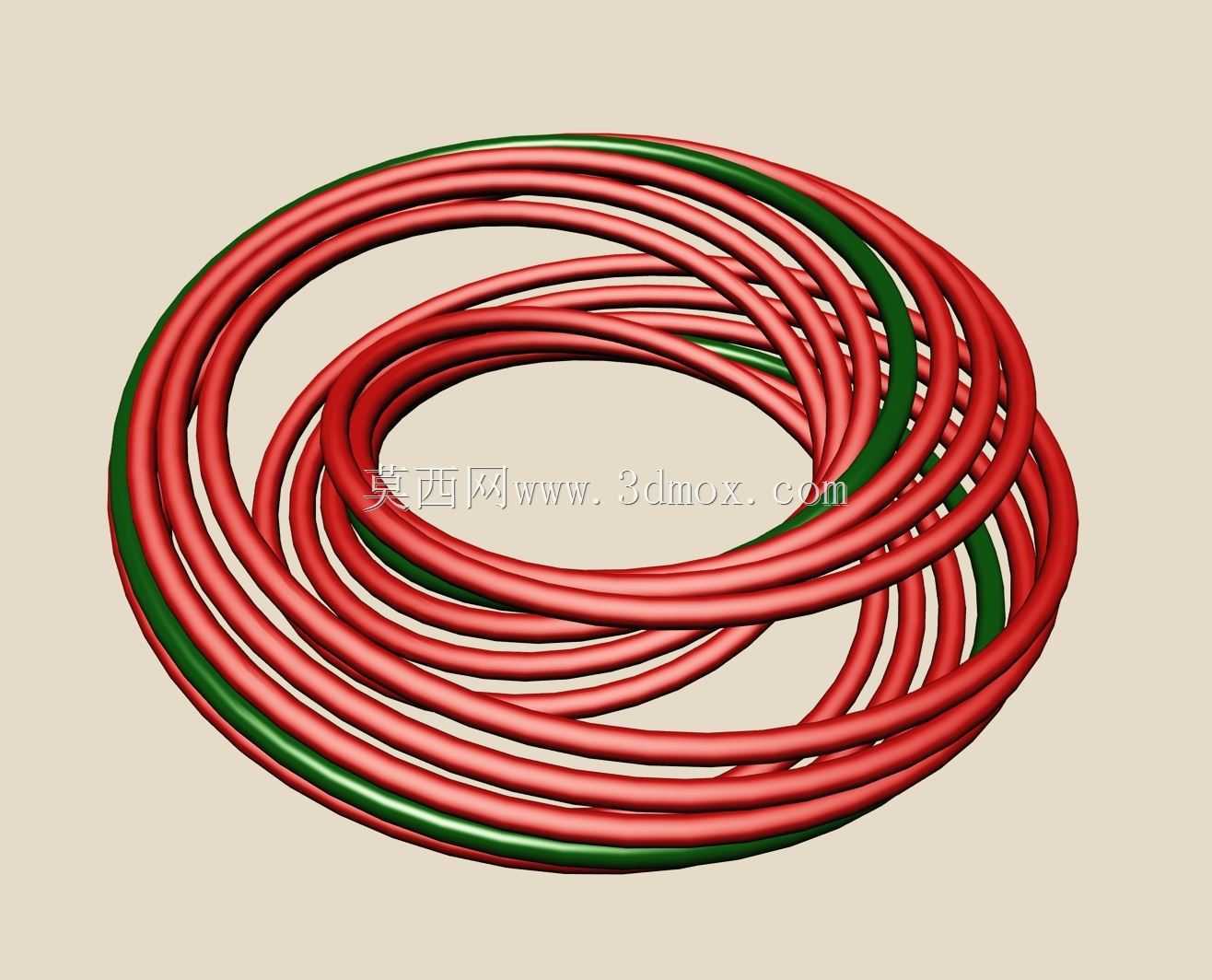

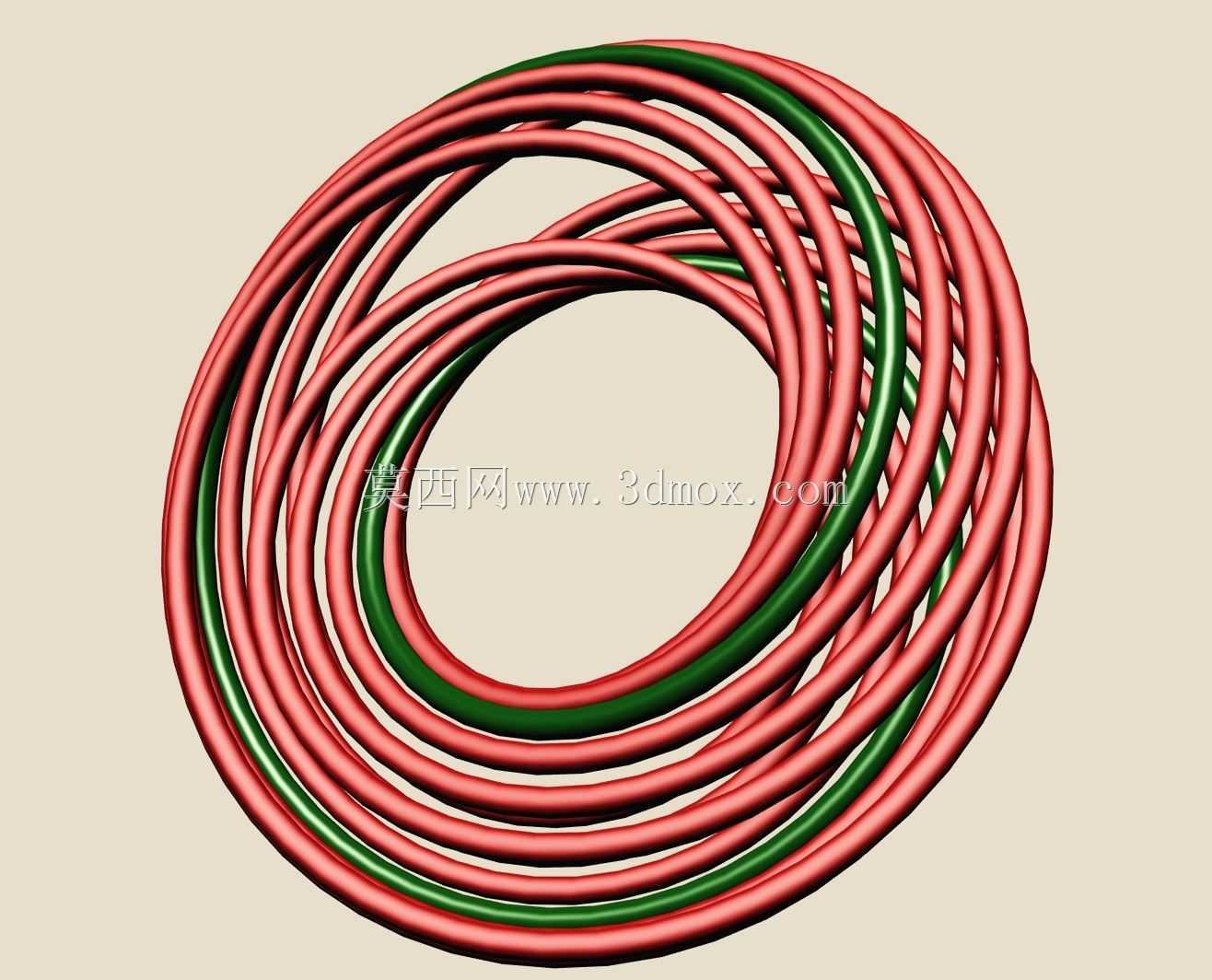

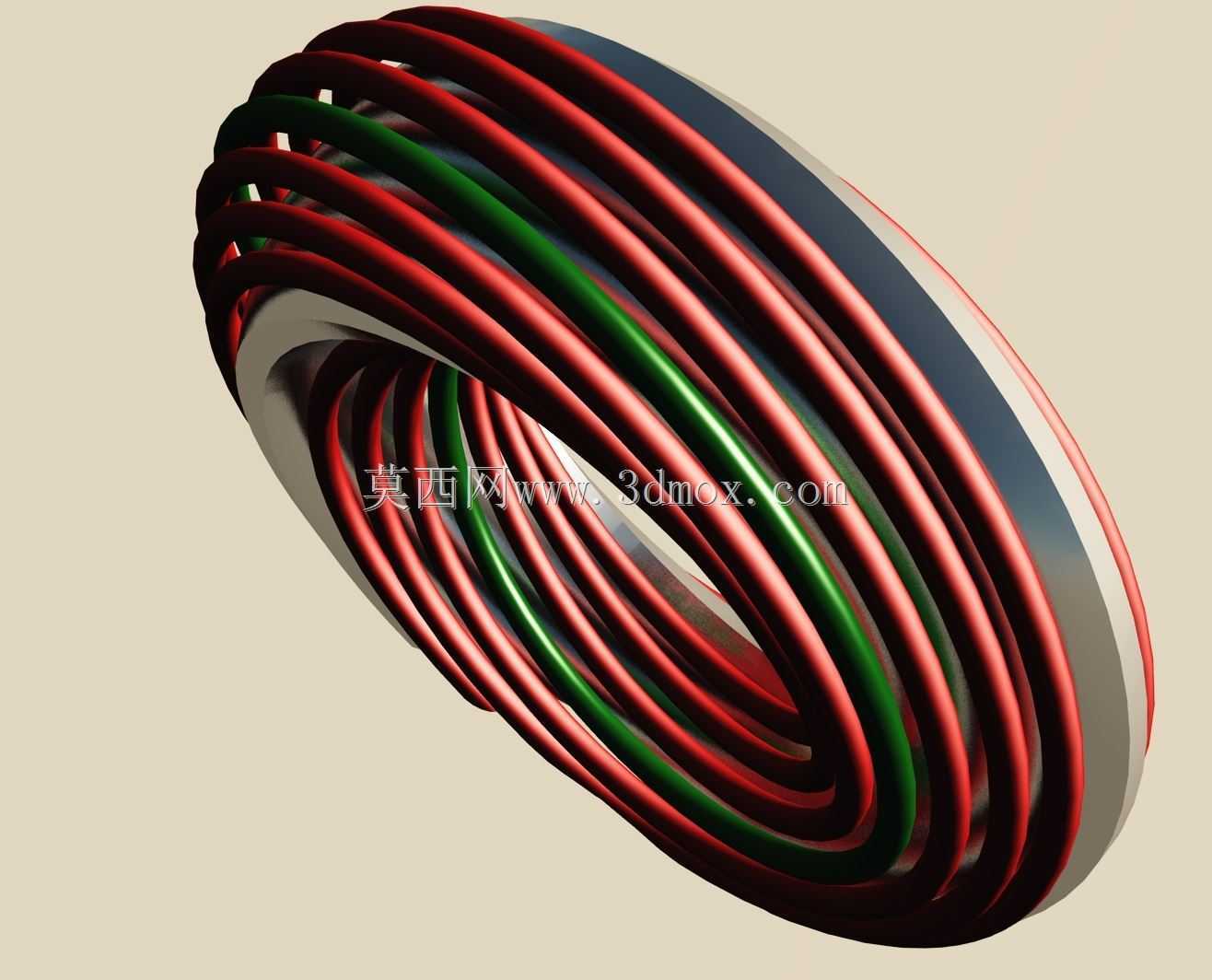

多匝缠绕莫比乌斯环面结构造型

项目分类:通用机械零部件 发布时间:2021-11-27 ID:411280
  • 多匝缠绕莫比乌斯环面结构造型
  • 多匝缠绕莫比乌斯环面结构造型
  • 多匝缠绕莫比乌斯环面结构造型
  • 多匝缠绕莫比乌斯环面结构造型

  这类多匝缠绕的莫比乌斯环面结构,在工程领域的应用并非局限于几何展示,其独特的单侧面拓扑属性,在流体换热、柔性传动、特种密封等场景中有着不可替代的作用。从结构设计逻辑来看,该环面打破了常规环形构件双侧曲面的边界限制,连续缠绕的环体路径让流体介质在流经构件内部通道时,无需额外设置导流折板即可实现全周向的无死角流动,避免了常规环形换热结构中存在的流动死区,能有效提升换热效率,在紧凑型换热单元的流道设计中,这类拓扑结构的参考价值极高。

  设计这类环面结构时,首先要确定环面的中心轨迹线,多匝缠绕的轨迹并非简单的圆周重复,而是基于莫比乌斯扭转逻辑,在环面主圆周路径上叠加连续的180度扭转分量,每一圈缠绕的扭转角度要保持连续顺滑,不能出现曲率突变的拐点,否则后续生成实体结构时会出现曲面褶皱,不仅影响外观,更会在实际应用中产生应力集中点。建模过程中要严格控制每一段轨迹线的曲率半径,相邻缠绕环体之间的间隙要保持均匀一致,既不能因为间隙过小导致实体生成时出现布尔运算错误,也不能因为间隙过大破坏整体结构的连续缠绕视觉与力学特性。

  从安装边界来看,这类环面结构的整体外轮廓为正圆形,安装时可依托外圆的定位基准面进行固定,不需要额外设计异形安装座,适配常规的圆形法兰安装接口。环体的截面为等直径圆形截面,在作为流体通道使用时,截面的通径保持恒定,不会出现通径突变导致的流体压力损失,也不会因为截面变化产生局部涡流引发的结构振动。如果作为柔性传动的导向构件使用,连续顺滑的曲面可以让柔性传动件在环面上实现无断点的连续回转,不需要设置换向机构,就能完成双侧路径的自动切换,大幅简化传动系统的结构组成,减少传动环节的故障点。

  在特种密封场景中,这类单侧面环面结构可以作为密封件的基体构型,密封面连续无断点,不存在常规环形密封件的对接接缝,能从结构根源上消除接缝处的泄漏风险,尤其适用于高压、高转速的回转密封场景,密封件在随轴回转过程中,整个密封面的磨损量分布均匀,不会出现局部偏磨导致的密封失效,能有效延长密封件的使用寿命。设计时还要考虑环体的截面直径与整体环径的比例,比例过大会导致缠绕环体之间出现干涉,比例过小则会降低结构的整体刚性,在承受流体压力或者传动载荷时出现过大的形变,影响使用精度。

  从力学特性角度分析,连续缠绕的环体结构形成了类似多圈弹簧的自支撑结构,相比单圈环形构件,其径向和轴向的抗形变能力都有明显提升,在承受外部冲击载荷时,缠绕的环体可以将载荷均匀分散到每一圈结构上,避免局部应力过载导致的结构损坏。在做结构校核时,要重点关注每一圈扭转位置的应力分布,扭转段的曲率变化是整个结构的应力集中区域,需要通过调整轨迹线的扭转过渡半径,让应力分布尽可能均匀,避免出现应力峰值超过材料许用应力的情况。如果采用金属材质加工这类结构,可以通过3D打印的方式一次成型,不需要拼接焊缝,能更好的保证结构的整体性和曲面顺滑度;如果采用非金属材质注塑成型,要注意脱模方向的设计,利用环面连续扭转的特性设置旋转脱模路径,避免出现倒扣结构无法脱模的问题。
