户外烧烤炉配套手动鼓风送风装置

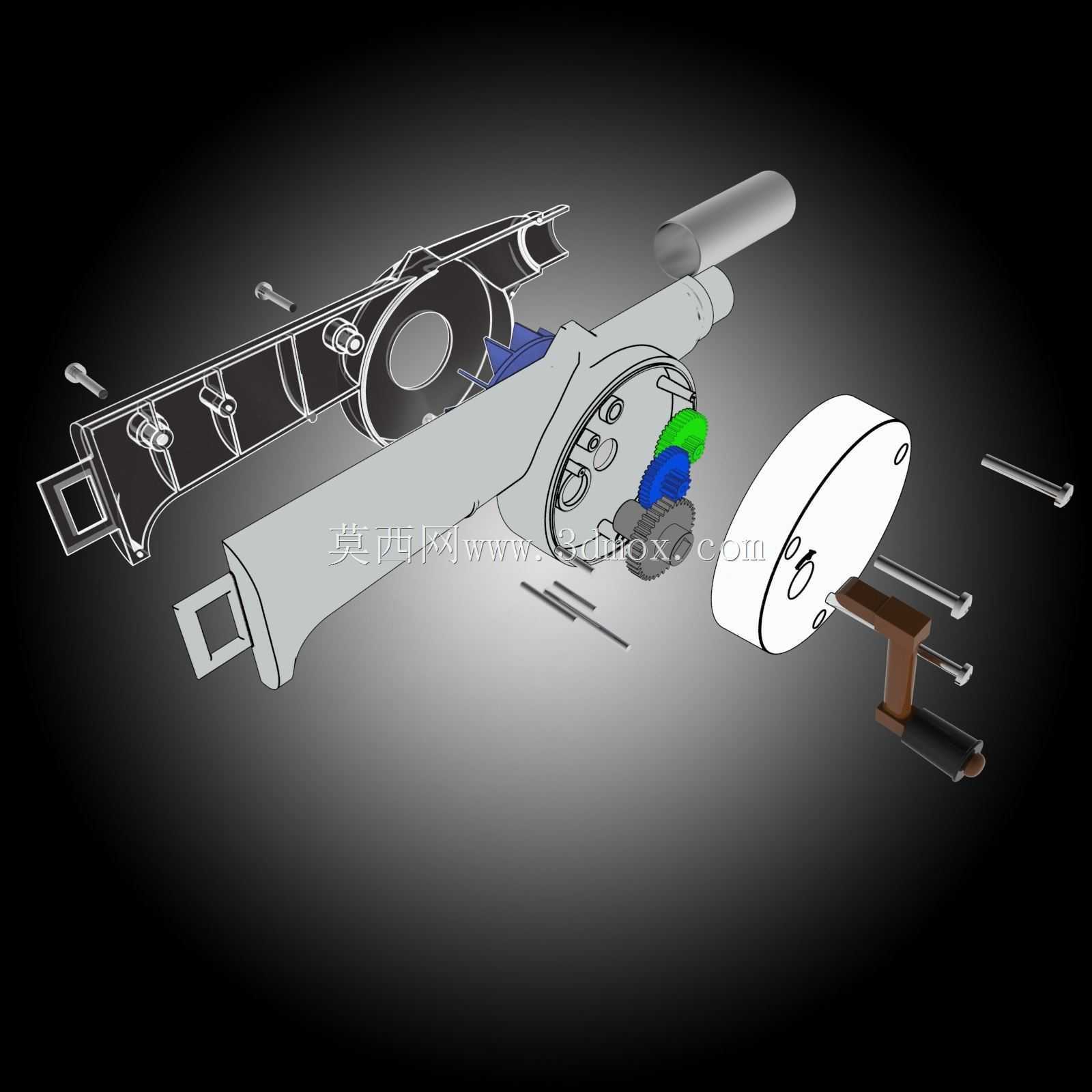

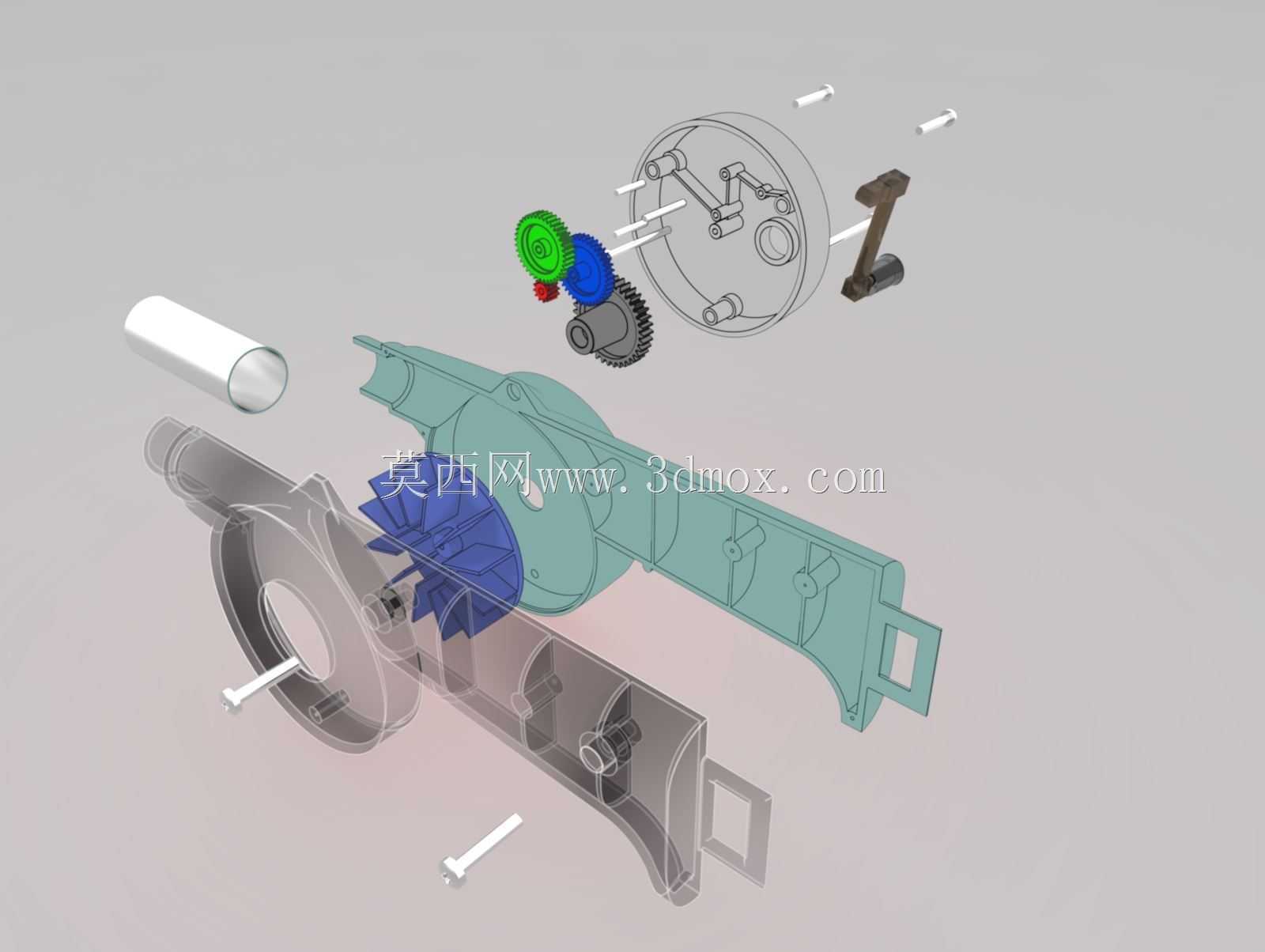

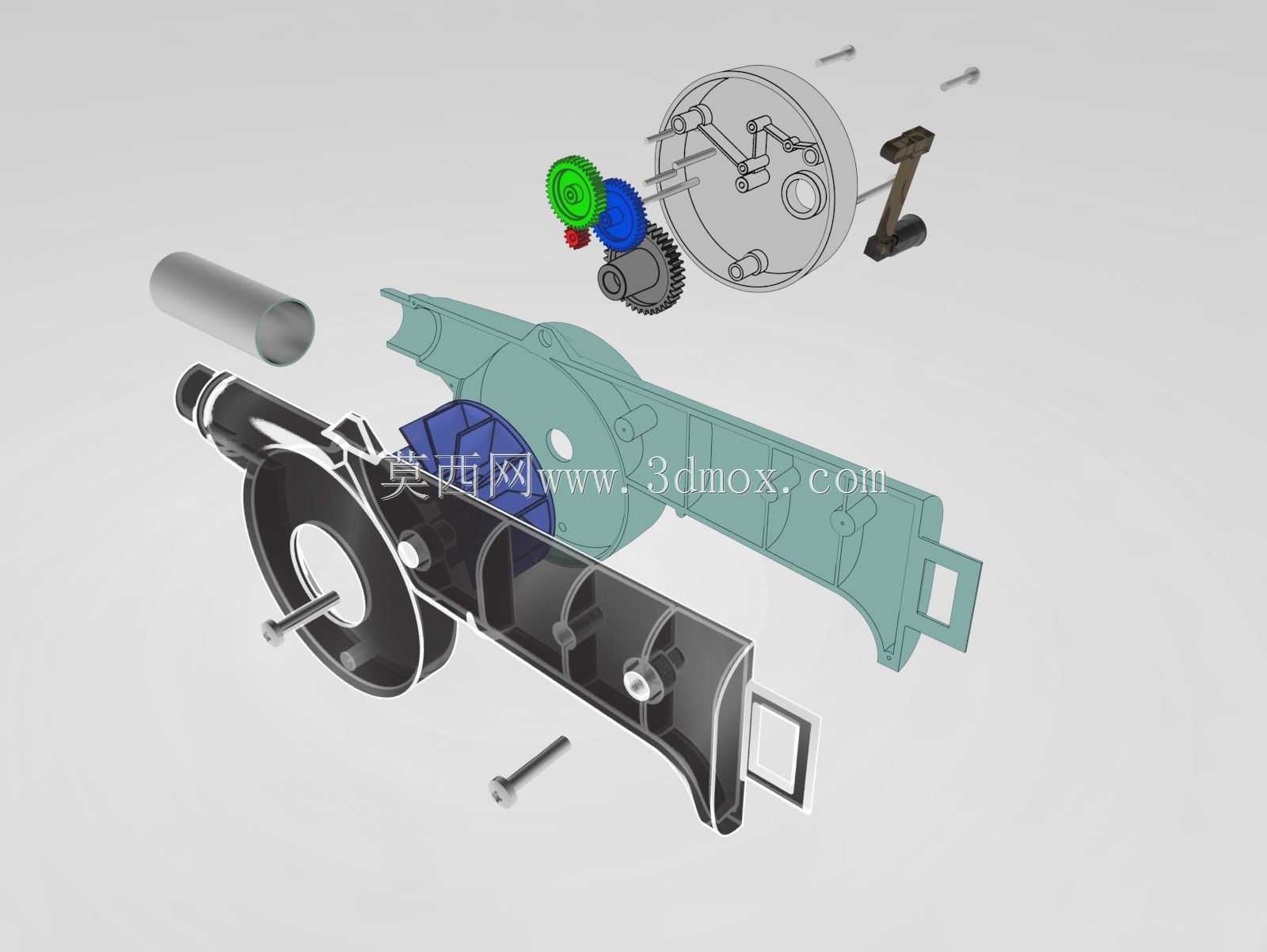

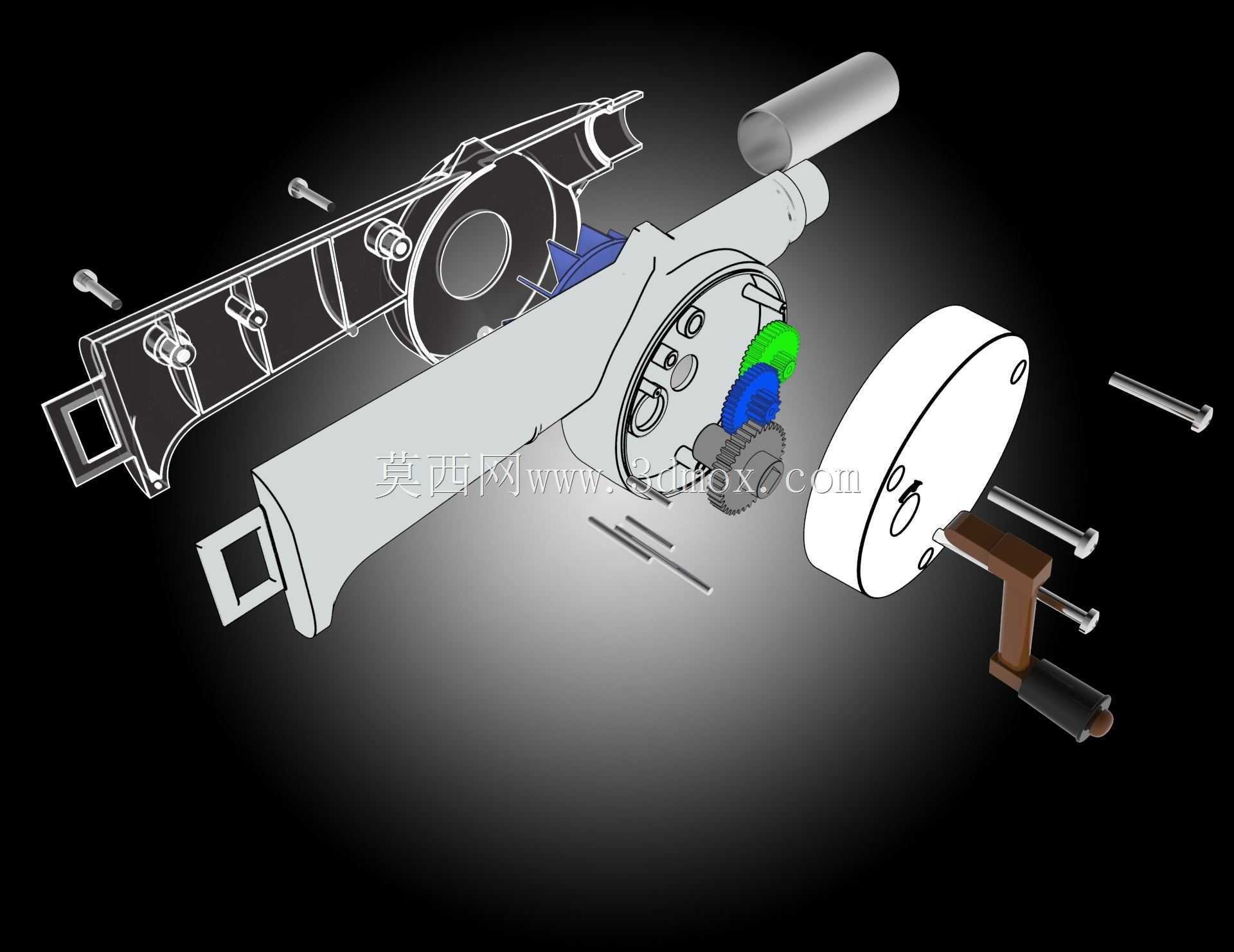

　　这款手动鼓风装置主要适配户外炭烤类烧烤炉的生火助燃场景，在户外露营、街边炭烤摊、家庭庭院烧烤等无外接电源的使用场景下，能够替代电动鼓风机完成炭堆的送风助燃作业，解决潮湿炭块难引燃、炭堆燃烧不充分、生火阶段烟量大的实际问题，相比嘴吹、扇板送风的传统方式，能将送风气流集中导向炭堆底部，大幅缩短生火等待时间，同时避免炭灰飞溅弄脏衣物或食材。从结构设计逻辑来看，整套装置采用分体式装配思路，核心动力输入为按压式手柄结构，通过手柄的往复按压带动内部偏心轮组转动，将直线往复动作转化为风叶的旋转运动，进而在风腔内部形成持续负压，将外部空气吸入后经导风通道定向输送至炭堆区域；风腔与导风筒采用一体化注塑成型的壳体结构，减少拼接缝隙带来的风压损耗，

　　导风筒出口做了收窄处理，能够提升出口风速，让气流可以穿透炭堆间隙抵达燃烧核心区域，避免气流扩散导致的送风效率下降。整套装置的安装边界充分考虑户外使用的便携需求，整体横向长度控制在280mm以内，风腔主体最大直径为72mm，导风筒出口直径为22mm，握持部分做了贴合手掌弧度的曲面处理，按压行程设置为18mm，按压力度控制在15N以内，长时间操作也不会出现手部酸胀的问题；装置底部预留了两个直径5mm的安装孔位，既可以通过螺丝直接固定在烧烤炉侧方的金属支架上，也可以搭配L型转接支架调整送风角度，适配不同高度、不同炭槽深度的烧烤炉使用，不需要额外改造炉体结构。从内部零件的配合精度来看，偏心轮与传动齿轮的啮合间隙控制在0.15mm，

　　既保证传动过程无卡滞，也避免间隙过大导致的传动异响，风叶与风腔内壁的单边间隙设置为0.8mm，防止转动过程中出现刮蹭，同时保证足够的气密性能；手柄复位采用内置扭簧结构，扭簧的扭力经过反复调校，能够保证按压后手柄快速复位，同时不会因为扭力过大提升按压力度。在实际使用过程中，这款装置不需要外接电源，也不需要电池供电，完全依靠手动操作即可实现持续送风，在炭块刚引燃阶段，可以通过快速连续按压提供大风量，帮助炭块快速升温，当炭块进入正常燃烧阶段后，可以降低按压频率维持小风量送风，保证炭堆充分燃烧减少一氧化碳产生；导风筒的长度设置为120mm，能够让使用者在距离炭堆一定距离的位置操作，避免高温烘烤手部，装置的所有外露金属件都做了镀锌防锈处理，

　　适应户外潮湿、多油烟的使用环境，塑料壳体采用耐高温PP材质，能够耐受120℃的环境温度，长时间靠近烧烤炉也不会出现变形问题。整套装置的拆解维护也十分便捷，风腔端盖采用卡扣式固定结构，不需要专用工具即可拆开清理内部进入的炭灰、油污，传动部位预留了固态润滑脂的存储槽，正常使用情况下一年补充一次润滑脂即可维持顺畅的传动手感，不需要频繁维护。
