通用电气钛合金加强型安装支架结构设计

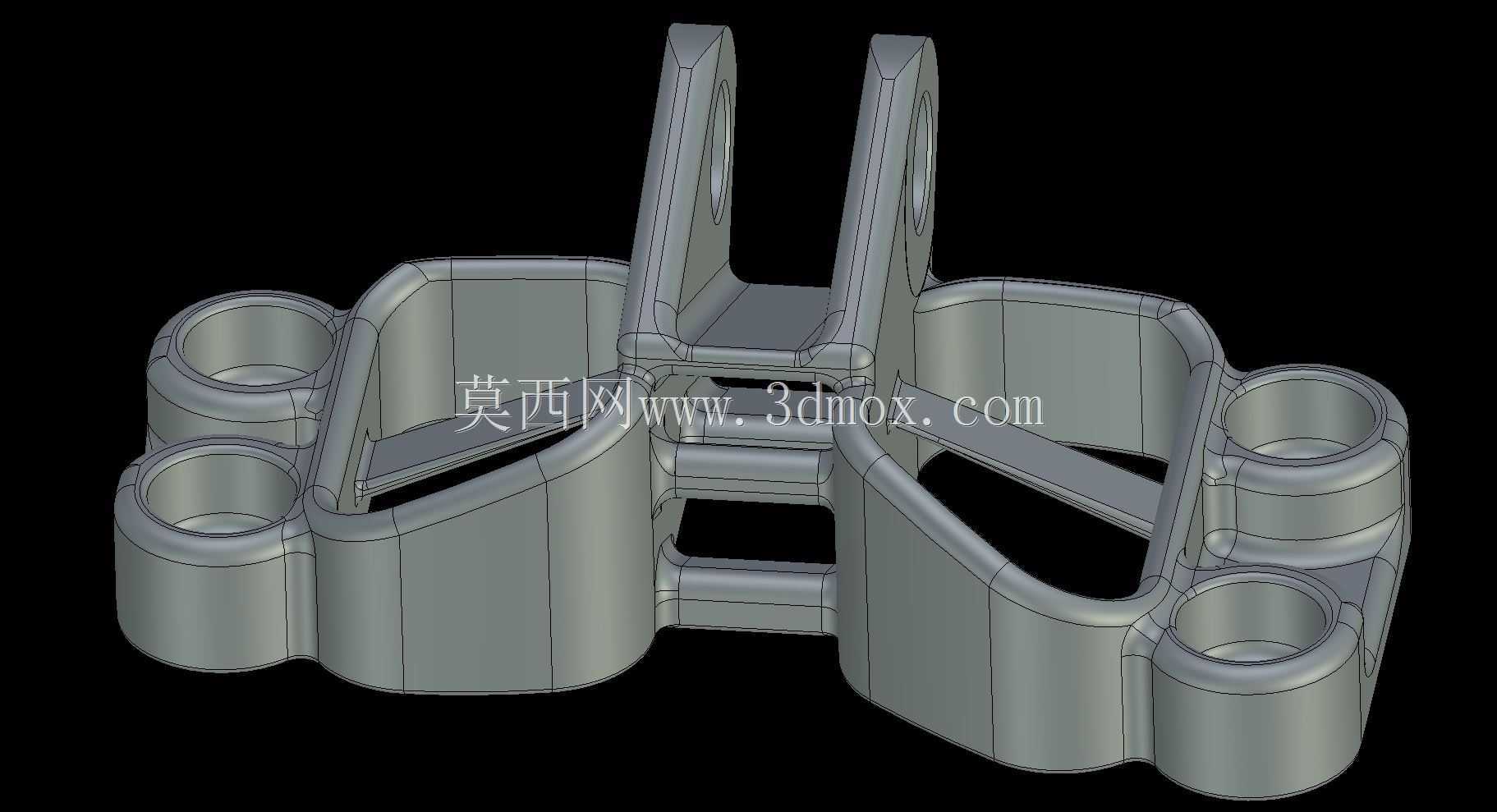

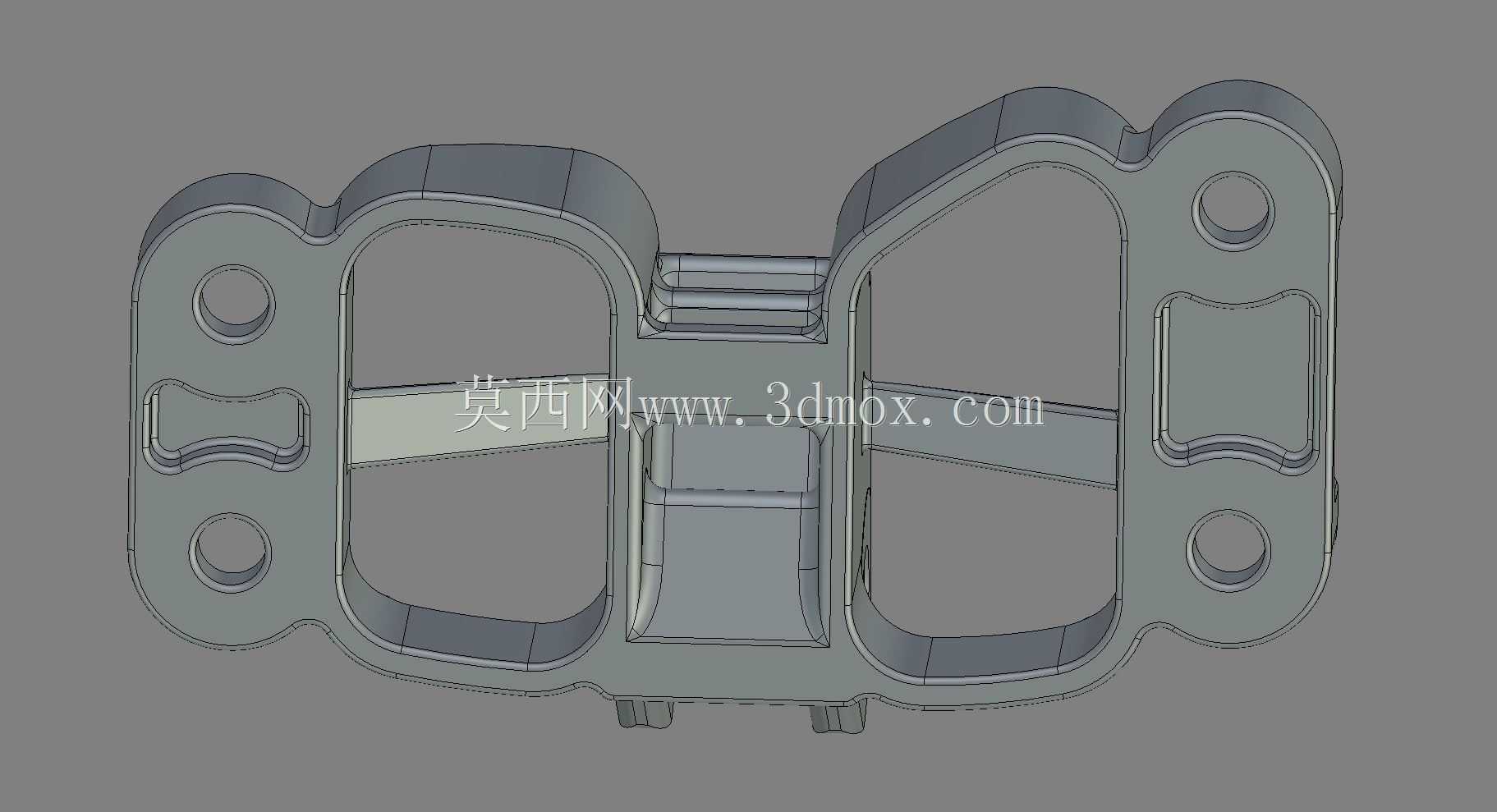

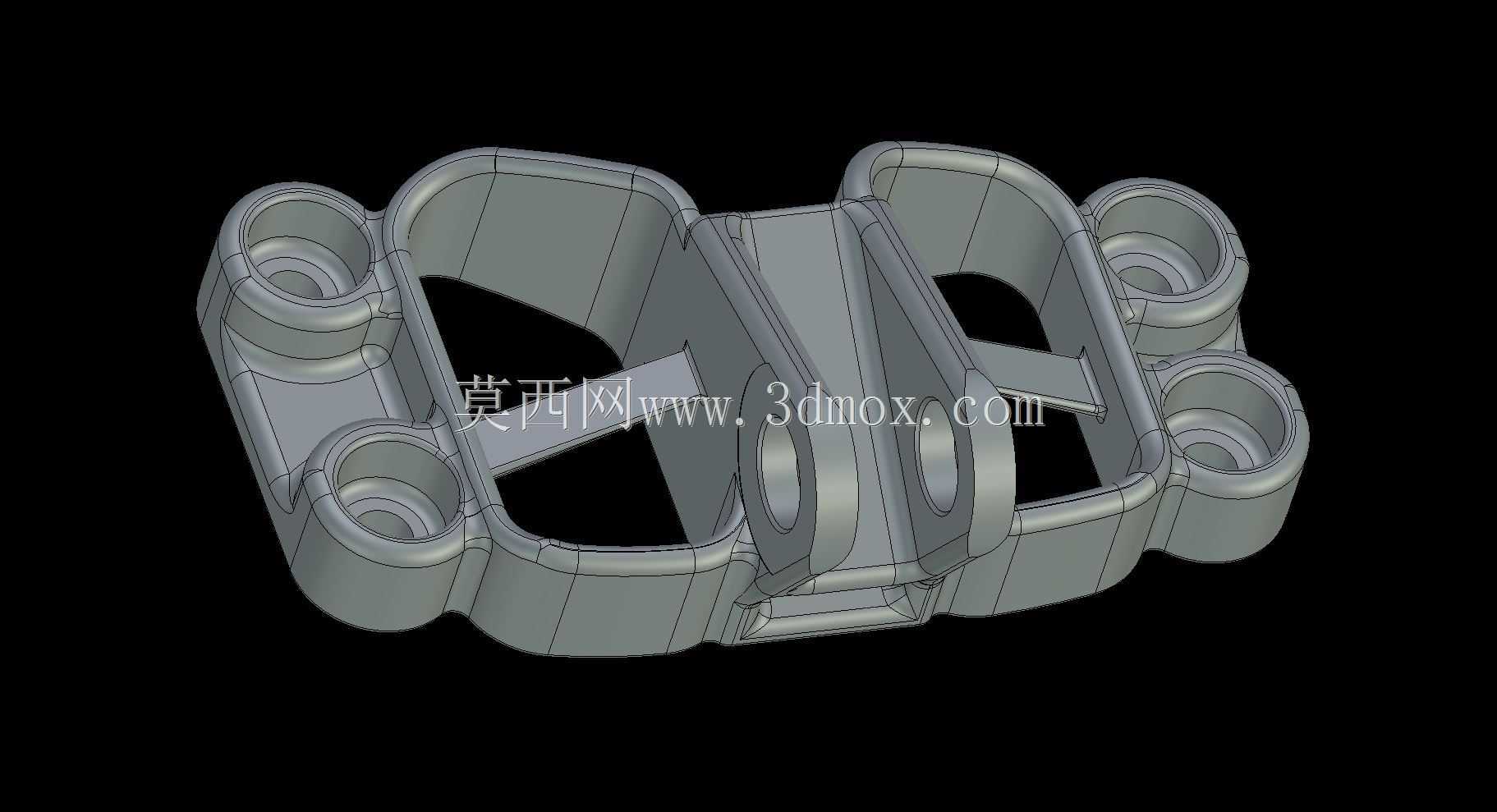

　　这款支架构件在工业电气配套设备、户外输配电配套装置、重载机电安装场景中应用广泛，核心作用是为配套的电气功能模块、管线接驳组件、传感监测单元提供稳定的刚性支撑，同时承担设备运行过程中产生的振动载荷传递、安装位置限位、相邻组件间距保持的功能，避免配套部件在设备启停、外部冲击、长期振动工况下出现移位、松脱、结构疲劳开裂的问题。从结构设计逻辑来看，整个构件采用对称式布局思路，主体框架做了中空挖槽处理，并非为了刻意减重，而是在满足整体刚性要求的前提下，减少钛合金材料的冗余堆积，同时预留出配套管线、接线端子的穿行空间，避免安装时出现部件干涉。构件四周分布的六组带沉台的安装孔位，沉台深度经过匹配计算，能够完全容纳配套紧固件的螺栓头部，

　　安装后螺栓端面不会突出支架表面，既可以避免突出的螺栓头刮擦相邻部件的绝缘层或外壳，也能让支架与安装基面完全贴合，保证连接面的接触刚度，不会出现局部应力集中的问题。中间区域的两组同轴铰接孔位，是整个支架的功能核心，孔位内壁做了等厚加强处理，周边延伸出的纵横加强筋分别连接到主体框架的四个受力角点，将铰接位置承受的径向载荷、翻转力矩均匀分散到整个框架结构上，避免孔位周边出现应力集中导致的变形开裂。设计过程中针对原始方案的薄弱位置做了针对性补强，原始方案中框架侧边的壁厚偏薄，在大载荷冲击下容易出现侧边弯折变形，调整时在不改变整体安装边界尺寸的前提下，对侧边受力段做了局部加厚，同时在框架转角位置增加了圆弧过渡结构，

　　消除直角转角带来的应力集中隐患，优化后构件的整体抗扭刚度提升明显，在承受额定载荷1.5倍的冲击测试时，整体形变量控制在允许范围内，不会出现永久塑性变形。从安装边界尺寸来看，整个支架的外轮廓尺寸完全匹配配套设备的安装仓空间，六个安装孔的孔位间距严格遵循通用电气配套组件的安装孔距标准，不需要对原有设备的安装基面做二次打孔修改，就可以直接替换原有同类型支架，适配性较强。铰接孔的内径尺寸与配套的铰接销轴采用间隙配合设计，配合公差控制在合理区间，既保证销轴可以顺利穿入完成装配，也不会因为配合间隙过大导致铰接位置出现旷量，影响设备运行的稳定性。材质选用钛合金材料，主要是考虑到部分应用场景存在户外腐蚀、高低温交变的工况，钛合金本身的耐腐蚀性能、

　　比强度优势明显，不需要额外做表面防腐处理就可以满足长期使用要求，同时相比同刚性的钢制支架，整体重量更轻，能够降低配套设备的整体负重，对于有减重要求的移动类机电设备、机载配套装置来说适配性更好。在结构细节处理上，所有的棱边位置都做了小圆角倒角处理，既可以避免安装过程中尖锐棱边划伤操作人员，也能消除加工过程中产生的边缘应力残留，提升构件的疲劳寿命。中空区域的筋条布局经过受力路径优化，筋条的走向完全匹配载荷传递方向，没有多余的结构设计，每一处加强筋都对应明确的受力传递路径，不存在无效的结构冗余。实际装配过程中，支架的安装基面平面度控制在较高精度范围内，与安装面贴合后不会出现局部缝隙，连接螺栓按照对角顺序紧固后，支架整体不会出现翘曲变形，能够保证中间铰接孔的同轴度精度，避免铰接部件转动时出现卡滞、偏磨的问题。针对长期振动工况，安装孔位的周边做了局部加厚处理，能够分散螺栓预紧力带来的局部压应力，避免长期使用后孔位出现压溃变形，导致连接松动。整个支架的结构设计完全围绕实际使用场景的受力需求展开，没有多余的装饰性结构，所有的结构特征都服务于功能实现，在保证结构强度、安装精度、使用寿命的前提下，尽可能优化材料分布，兼顾了轻量化与刚性要求，能够适配多种需要铰接支撑、多点固定的机电安装场景，替换同类型钢制支架时不需要修改配套安装结构，通用性较强。
