燃气轮机用通用电气安装支架结构

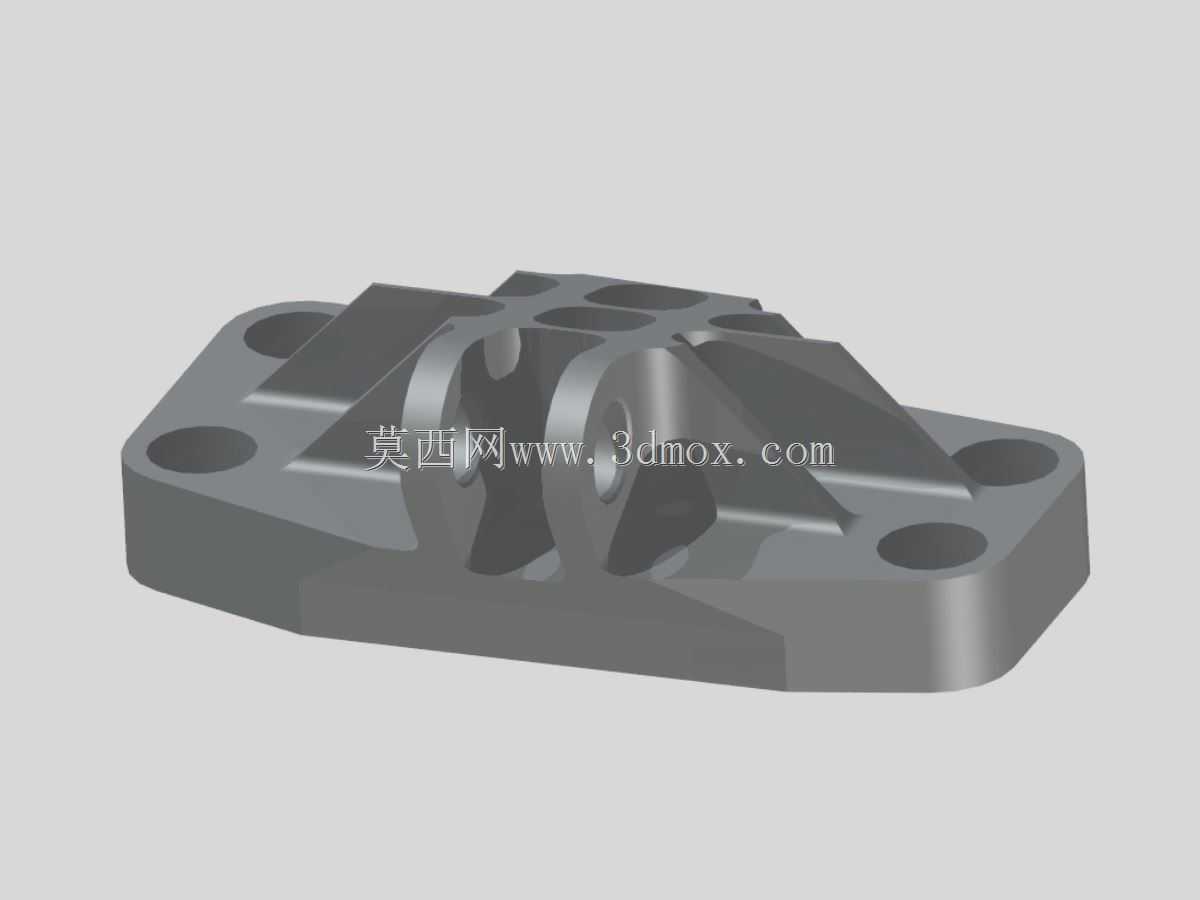

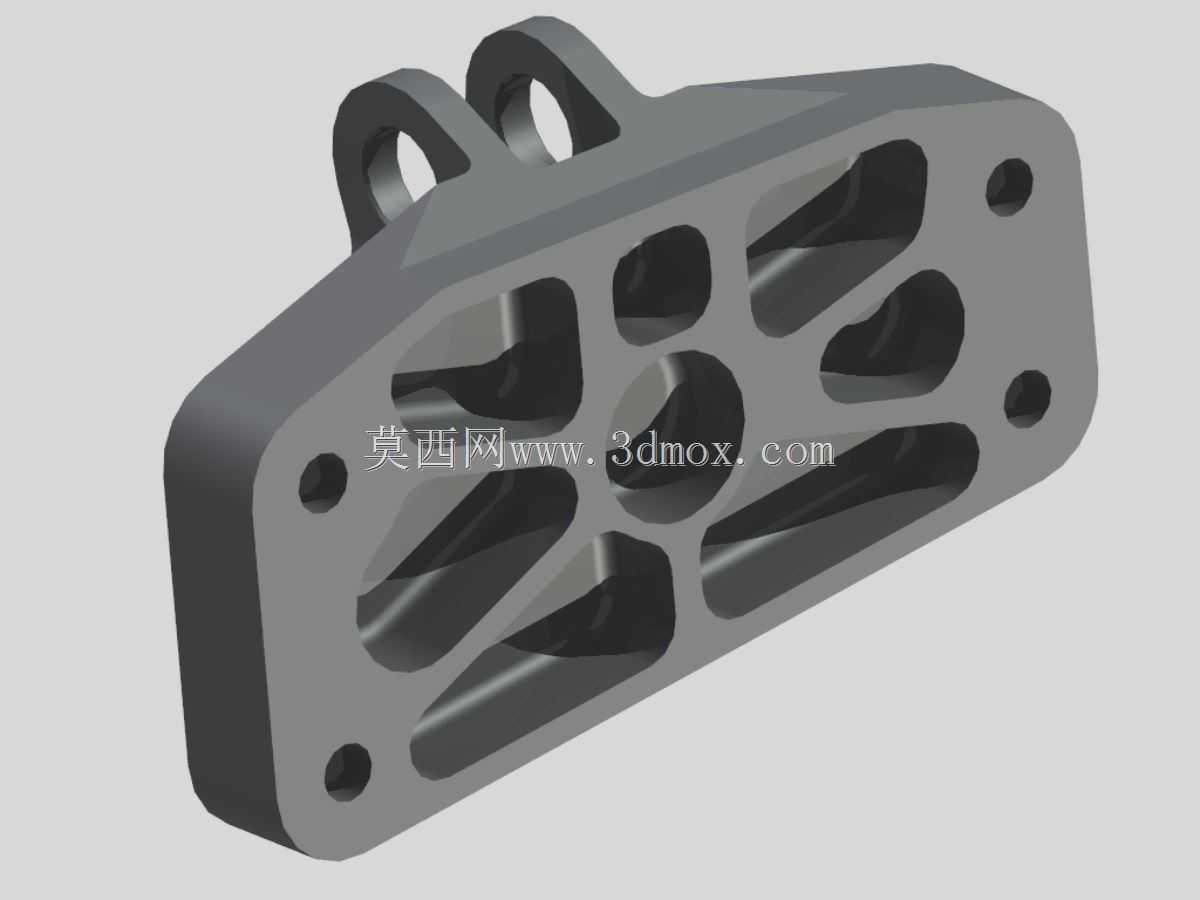

　　该支架属于燃气轮机本体的配套安装承载构件，主要用于燃气轮机内部指定功能组件的定位与承重，在机组运行过程中承担固定配套部件、抵消运行振动载荷、维持部件相对安装位置精度的作用，避免被支撑部件在机组启停、变工况运行过程中出现位移偏移、共振松脱等问题，保障燃气轮机内部组件的运行稳定性。从结构设计来看，底座采用带安装孔的法兰式平板结构，四个分布在底座边角的通孔用于支架本体在燃气轮机对应安装基面的穿栓固定，孔位间距经过匹配安装基面的螺柱位置做了对应适配，安装时可直接对齐基面定位孔完成初步定位，无需额外配做安装孔位，降低现场装配的配作工作量。底座上方的承载结构采用了多组加强筋与支撑立壁结合的构型，中间的铰接支撑位用于匹配被支撑部件的连接轴径，

　　两侧的斜向加强筋从底座平面延伸至支撑立壁顶部，在控制整体重量的前提下提升结构的抗弯、抗扭刚度，避免在长期振动载荷下出现结构变形。设计过程中针对初始方案做了结构优化，剔除了原方案中不承担实际载荷的冗余结构，同时在应力集中的立壁与底座衔接位置增加了过渡圆角与局部加厚结构，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。从安装边界来看，支架整体采用扁平化构型，底座平面的轮廓尺寸适配燃气轮机内部的预留安装空间，不会与周边的管路、其他构件产生装配干涉，上方支撑位的中心高度经过匹配被支撑部件的安装标高做了精准设定，装配后可保证被支撑部件的轴线位置与设计要求一致，无需额外加装调整垫片。支撑位的轴孔配合面预留了对应的加工余量，

　　实际生产中可根据配套连接件的实际尺寸做最终精加工，保证配合精度满足运行要求。结构重量经过多轮优化，在满足刚度、强度要求的前提下尽可能降低自身重量，减少对燃气轮机整体重量的额外负担，同时优化后的结构应力分布更均匀，在机组满负荷运行的振动工况下，各部位的应力值均处于材料许用应力范围内，可满足长期运行的可靠性要求。这类支架在重型燃气轮机的内部组件固定场景中应用较多，其结构构型需要匹配特定机型的安装空间与承载要求，建模过程中需要重点关注安装孔位的位置度、支撑轴孔的同轴度以及各加强筋的厚度与过渡参数，这些参数直接影响后续生产加工的可行性与实际使用的结构强度。在实际装配场景中，该支架通过螺栓固定在燃气轮机的缸体对应安装台面上，上方支撑位与被支撑的管路或功能组件通过铰接结构连接，既可以实现部件的可靠固定，也可以预留少量的热膨胀位移余量，适配机组运行过程中因温度变化产生的热变形，避免热应力导致的结构损坏。
