燃气轮机配套双孔安装支撑支架结构

　　在燃气轮机的附属构件安装体系里，这类支撑支架的作用从来不是简单的承托，而是要在设备长期运行的振动、温度交变工况下，保持被支撑部件的位置精度，同时抵消部分运行过程中产生的应力传导，避免核心部件因为附加载荷出现形变偏移。从实际装配场景来看，这类支架通常布置在燃气轮机的外围辅助管系、传感组件或者小型附属模块的安装位，底部的安装法兰需要和设备本体的预制安装基面完全贴合，法兰面上的预留安装孔位要和基面上的螺纹孔同轴度控制在合理公差范围内，避免装配时出现强制螺栓连接带来的内应力，这类内应力在设备运行升温后会和热应力叠加，长期作用下很容易导致支架焊缝或者安装基面出现疲劳损伤。

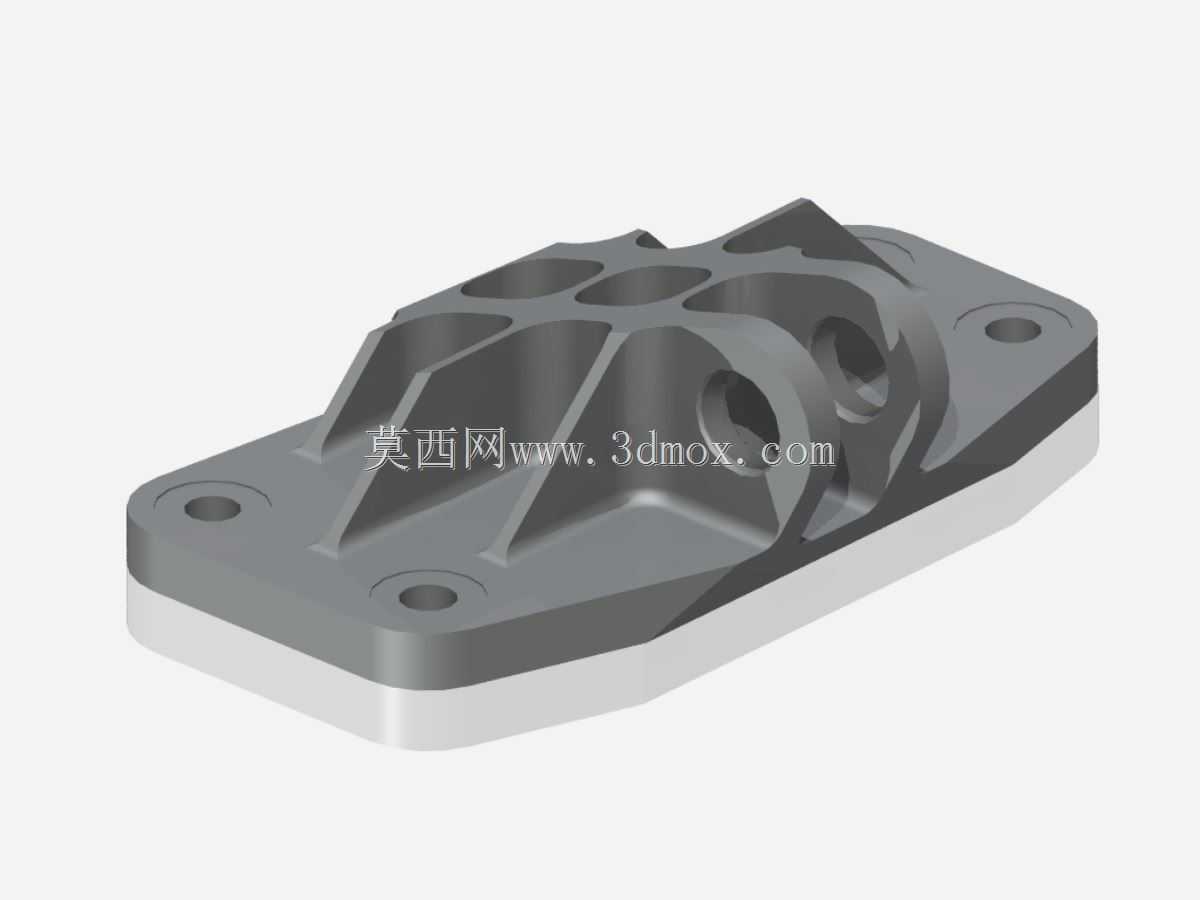

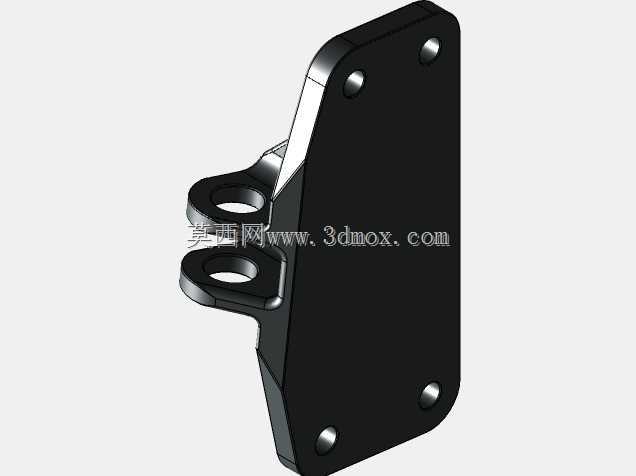

　　设计这类支架的时候，首先要核算的是支撑点位的载荷上限，除了被支撑部件本身的自重，还要把设备启停过程中的惯性载荷、运行时的振动加速度载荷、不同材料热膨胀系数差异带来的位移载荷都纳入计算范畴，不能只按静态承重来做结构选型。这个支架的主体采用带加强筋的立板搭配底部法兰的结构，立板上的两个同轴安装孔是核心的连接点位，孔位的中心高、孔间距、孔与底部安装面的平行度都有严格的公差要求，因为这两个孔直接和被支撑部件的铰接轴配合，一旦形位公差超差，会导致铰接部件转动卡滞，或者出现局部偏磨，缩短配套部件的使用寿命。

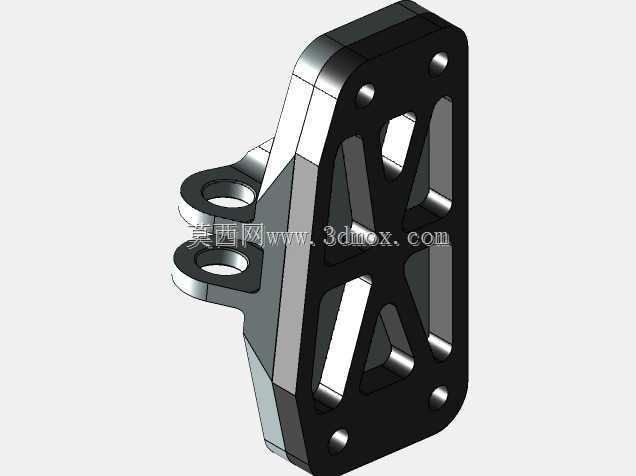

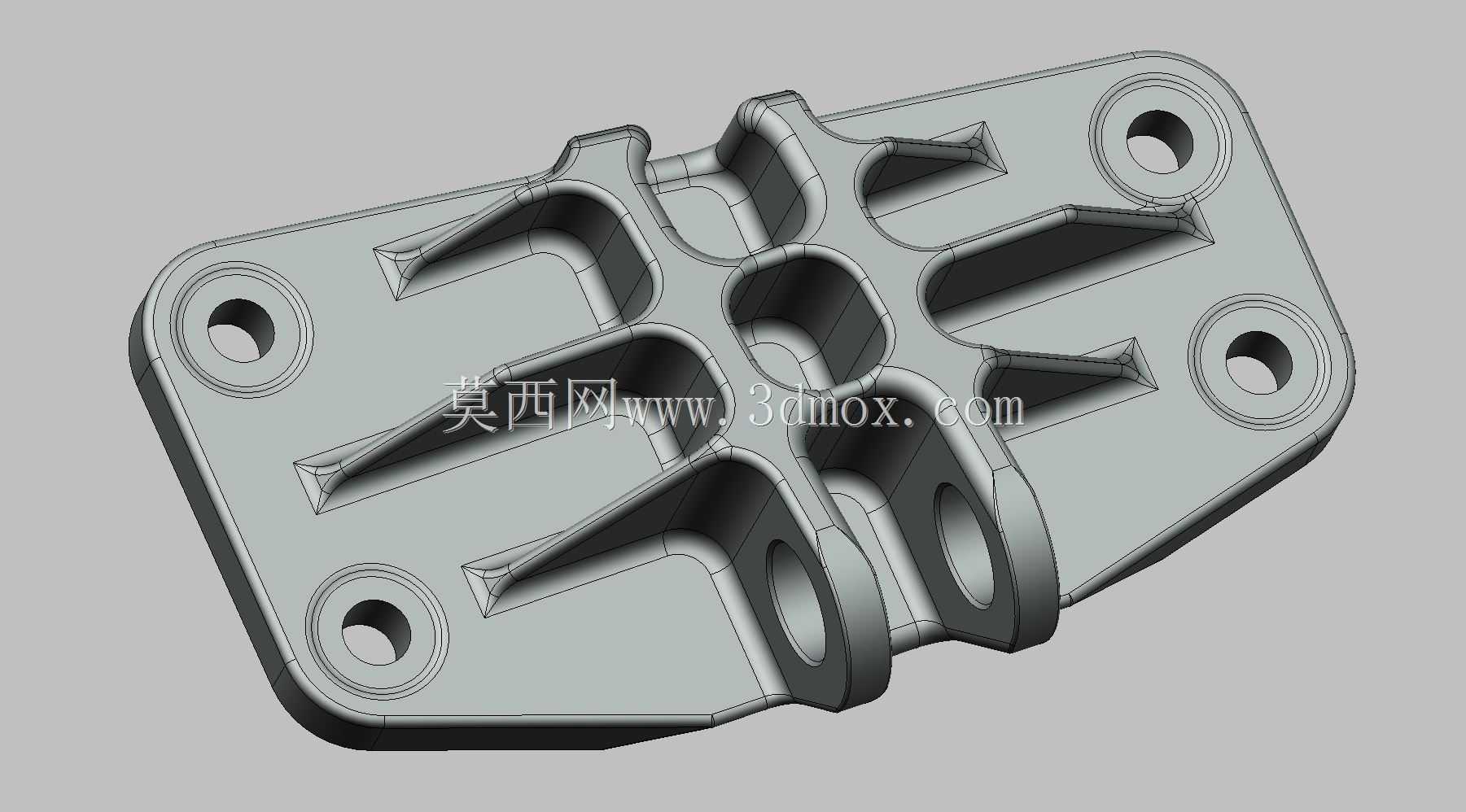

　　从结构优化的角度看，支架底部法兰做了镂空减重设计，这种设计不是为了单纯削减材料用量，而是在保证法兰整体刚性的前提下，减少法兰和安装基面的接触面积，一方面可以降低两个结合面的平面度加工要求，减少精加工的工时成本，另一方面也能在温度变化时，给法兰的热形变留出一定的释放空间，避免因为热胀冷缩导致法兰翘曲，影响连接可靠性。立板和法兰连接位置的加强筋做了大圆弧过渡，没有采用直角连接结构，这是因为直角位置在长期交变载荷作用下很容易出现应力集中，成为疲劳裂纹的起始点，大圆弧过渡可以把应力分散到更大的区域，大幅提升结构的抗疲劳性能。

　　实际选型适配的时候，首先要确认底部安装法兰的轮廓尺寸是否和现场安装基面的预留空间匹配，法兰上的安装孔孔距是否和基面上的预装孔位一致，避免出现现场二次打孔的情况，现场二次打孔不仅会破坏设备基面的原有防腐层，还容易因为孔位偏差导致安装应力残留。其次要核对立板上两个安装孔的孔径、中心距以及中心高是否和被支撑部件的铰接尺寸匹配，保证装配后铰接部件的活动行程不受干涉，同时要确认支架的整体高度是否在周边部件的安全间隙范围内，避免设备运行时支架和周边的管线、其他构件出现碰撞摩擦。

　　材料选择上，这类支架如果是用在常规工况的燃气轮机机组，可以选用普通碳素结构钢做表面防锈处理，如果是用在高温区域附近的安装位，就需要选用耐热合金钢，或者在支架表面做隔热涂层处理，避免材料长期在高温环境下出现强度下降，导致支撑失效。另外在装配的时候，支架和安装基面之间可以根据实际工况添加调整垫片，用来微调支撑高度，补偿安装基面的加工误差，调整到位后再按规定扭矩拧紧连接螺栓，必要的时候可以加装防松垫圈，应对长期振动工况下的螺栓松动问题。

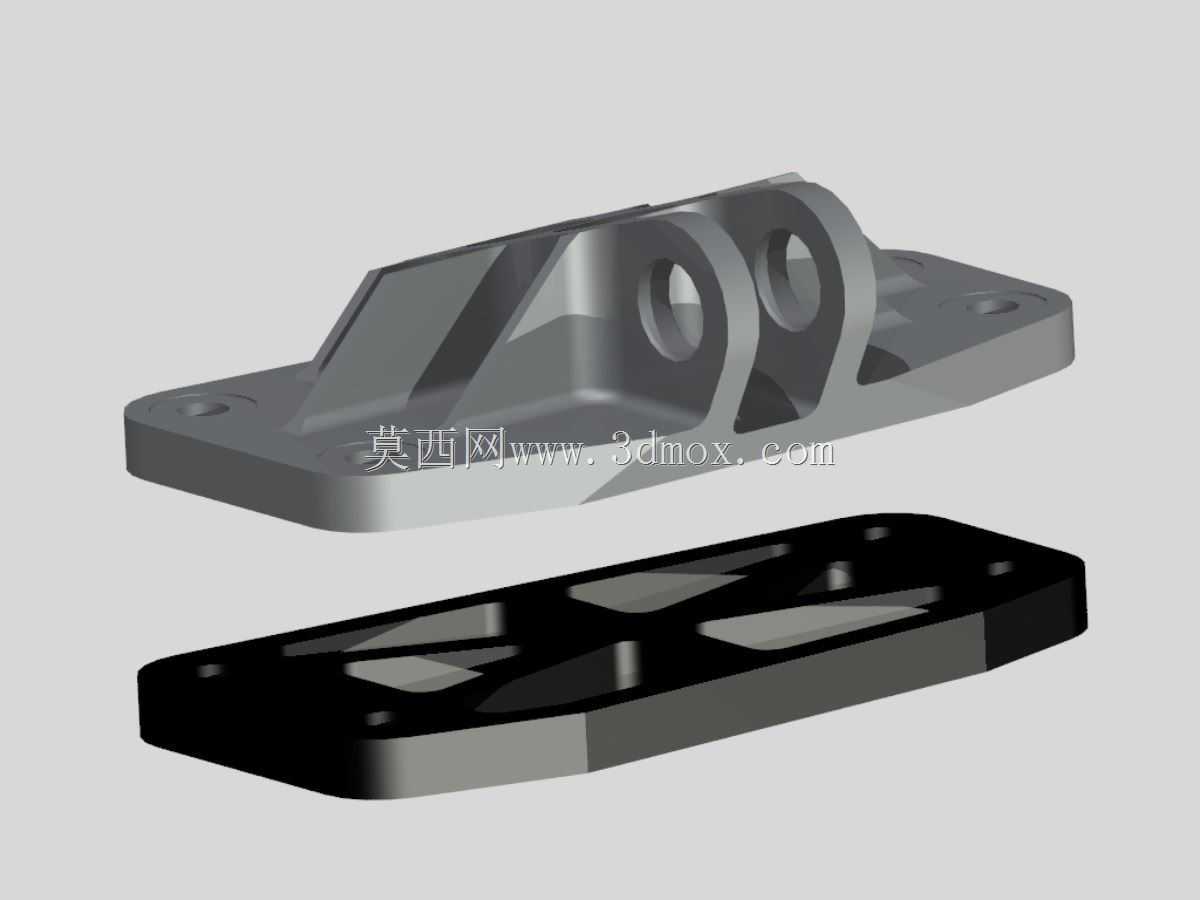

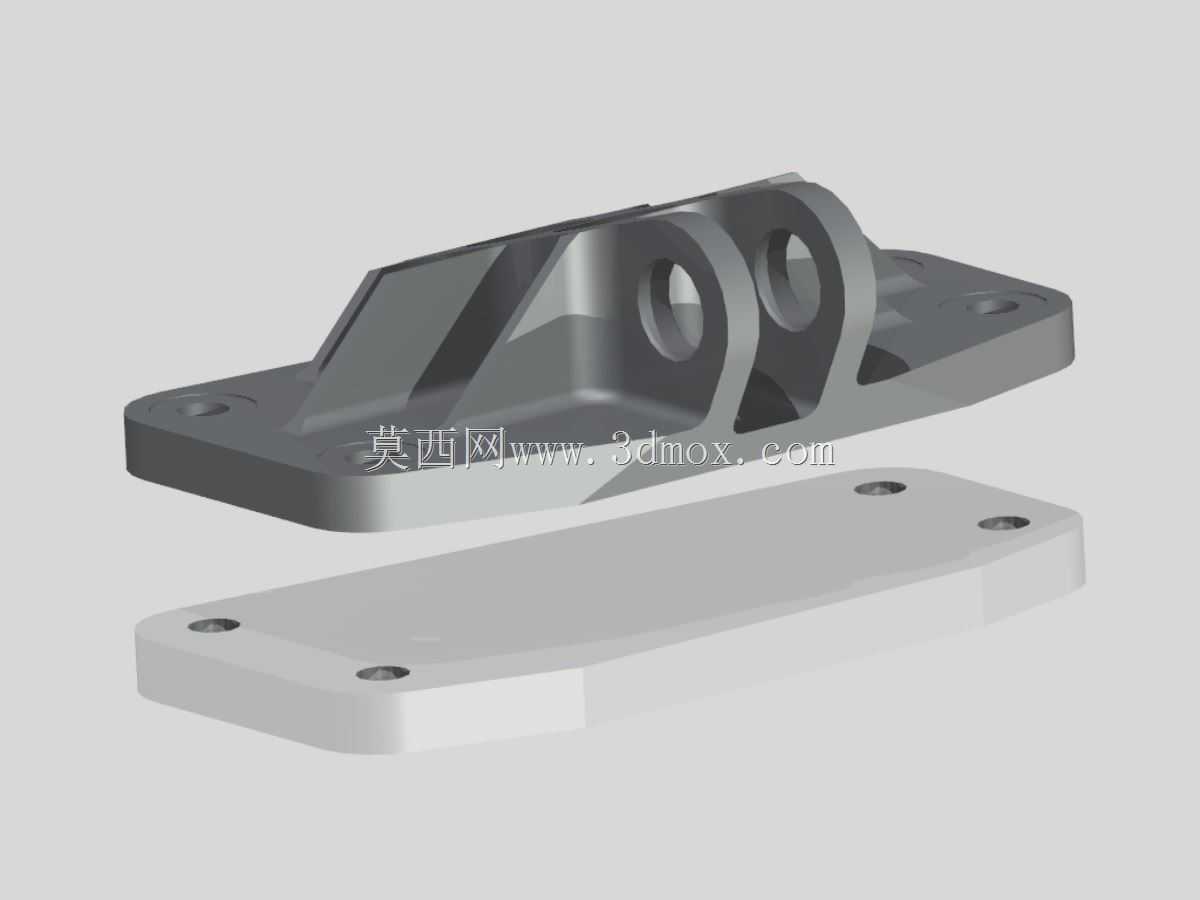

　　很多设计人员在做这类支撑支架的时候，容易只关注静态承重参数，忽略动态载荷和热形变的影响，最后做出来的支架要么在运行一段时间后出现形变，导致被支撑部件位置偏移，要么在应力集中位置出现开裂，影响整个机组的运行稳定性。这个支架的结构在设计阶段就把双零件组合装配的尺寸链做了同步核算，保证支架和配套的距离件装配后，整体尺寸链的累积误差控制在允许范围内，不需要现场额外修配就能直接完成装配，大幅提升现场安装的效率。同时针对不同材料选型做了对应的重量核算，不管是选用钢材、特殊钢材还是铝合金、工程塑料材质，都能通过调整壁厚和加强筋尺寸，在保证结构强度的前提下控制整体重量，减少设备本体的附加载荷。
