多支座弯绕组合工业管路排布结构

　　这套管路排布结构的设计核心，是解决受限空间内多障碍物工况下的介质输送路径规划问题，在化工车间管线改造、中小型设备液压管路布设、实验室气路搭建这类现场空间局促、存在既有设备或结构立柱遮挡的场景中，这类带多支座固定的弯绕管路方案应用十分普遍。不同于常规直管段搭配标准弯头的粗放式布设，这套结构在路径规划阶段就提前将三个不同高度、不同安装位置的支撑座作为路径约束边界，每一段弯管的曲率半径都结合输送介质的特性做了匹配——如果是输送含固体颗粒的浆料，弯管曲率半径取管径的3-5倍避免物料沉积堵管，如果是普通液压油或压缩空气，曲率半径可适当缩小到1.5-2倍管径以节省布设空间。

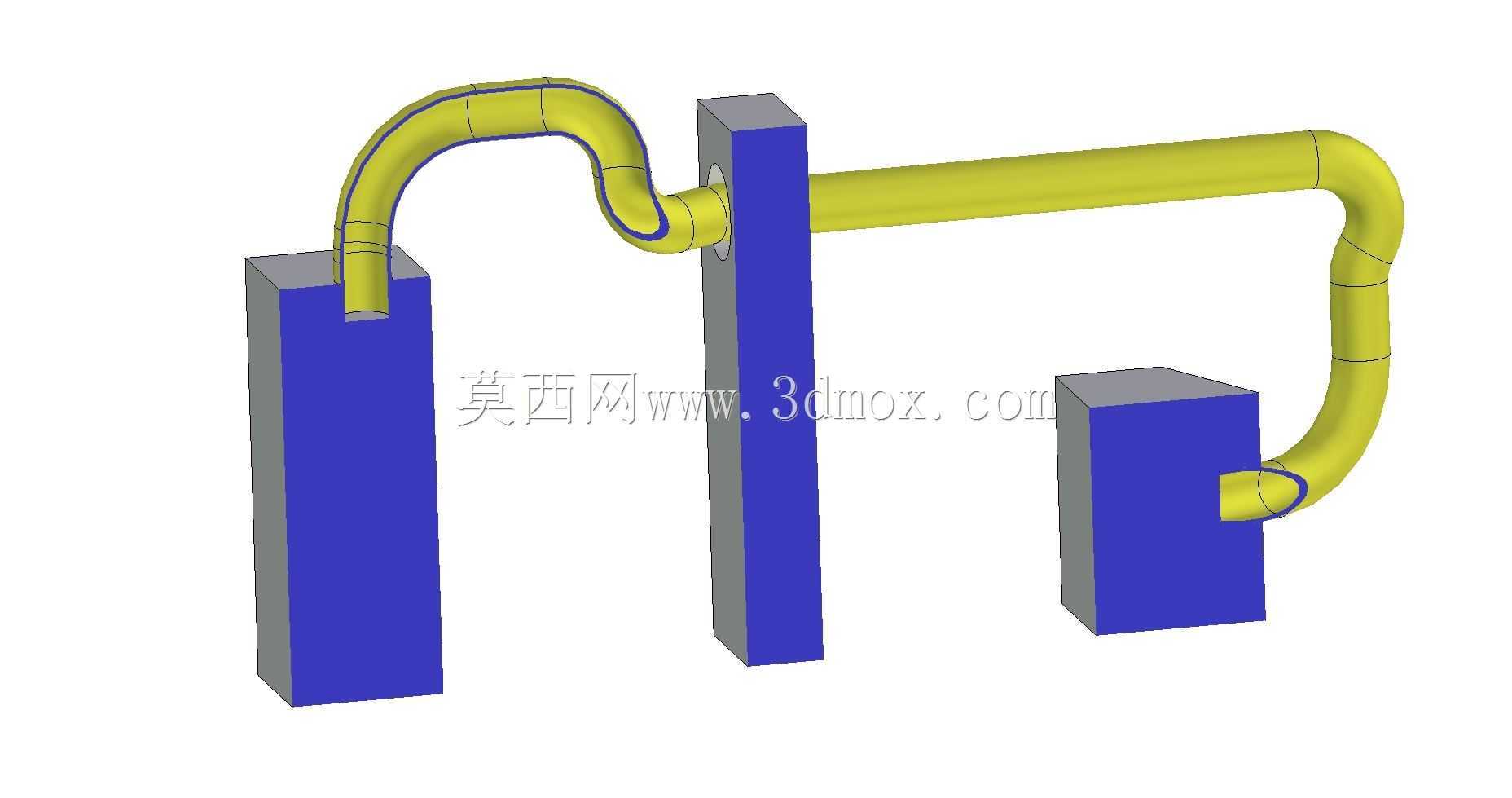

　　从结构组成来看，三个支撑座分别承担不同的固定功能：左侧最高的支撑座为管路起始端固定点，顶部开设的穿管孔与管路起始段采用间隙配合，预留0.2-0.5mm的装配余量抵消管路工作时的热胀冷缩位移，支撑座底部设计为整块安装平板，可通过膨胀螺栓或焊接方式固定在地面或设备基座上，安装面的平面度要求控制在0.1mm/100mm以内，避免管路安装时产生额外的装配应力。中间的立式支撑座为管路中段的导向支撑，穿管孔内可增设聚四氟乙烯导向套，既可以减少管路振动时与支撑座的硬摩擦，也能允许管路沿轴向产生微量滑移，抵消温度变化带来的长度形变。右侧最低的支撑座为管路终端固定点，与终端设备的接口位置精准对齐，支撑座的高度根据终端接口的中心高做匹配，减少终端接口处的连接应力，避免长期运行后出现接口渗漏问题。

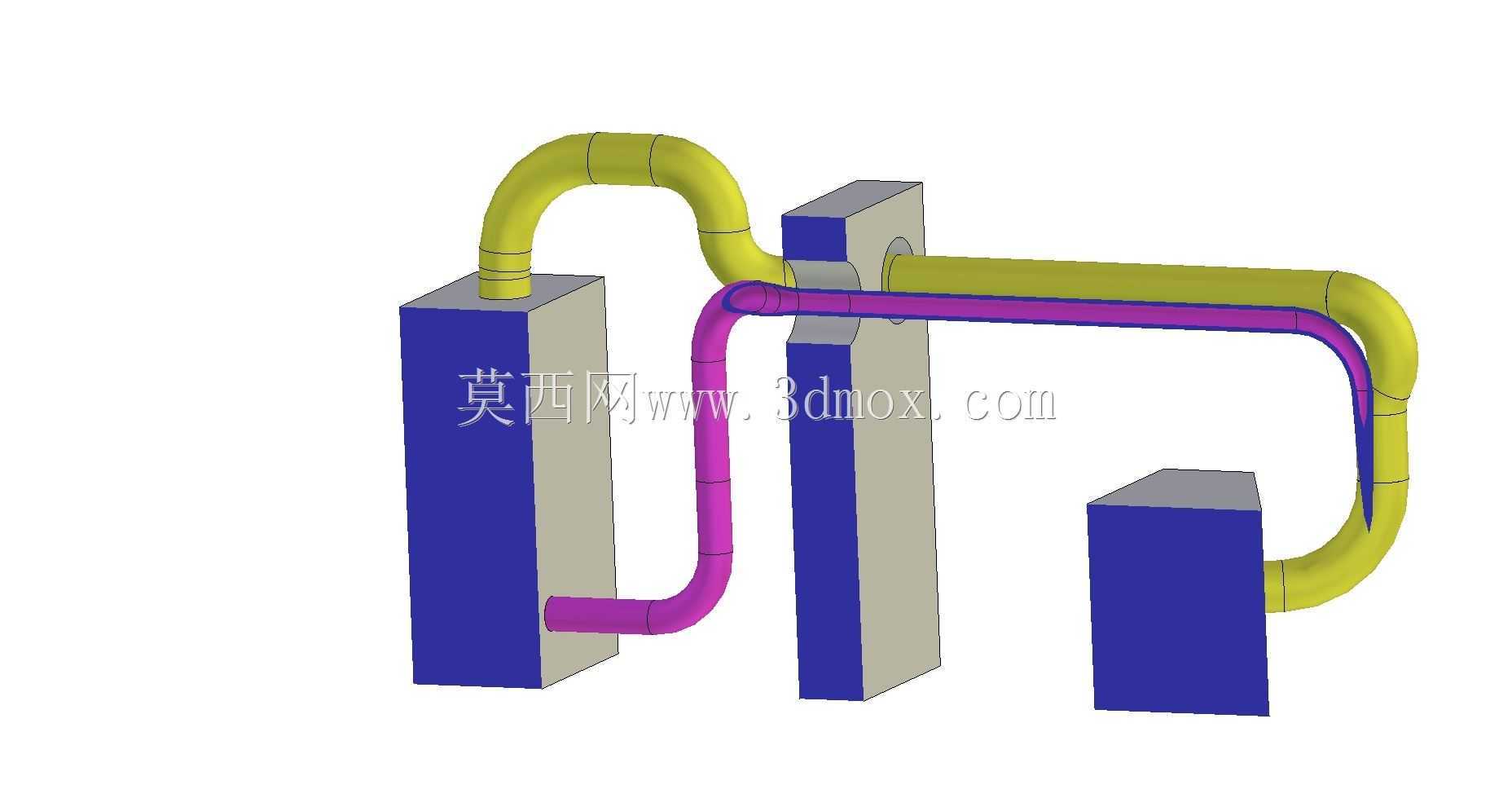

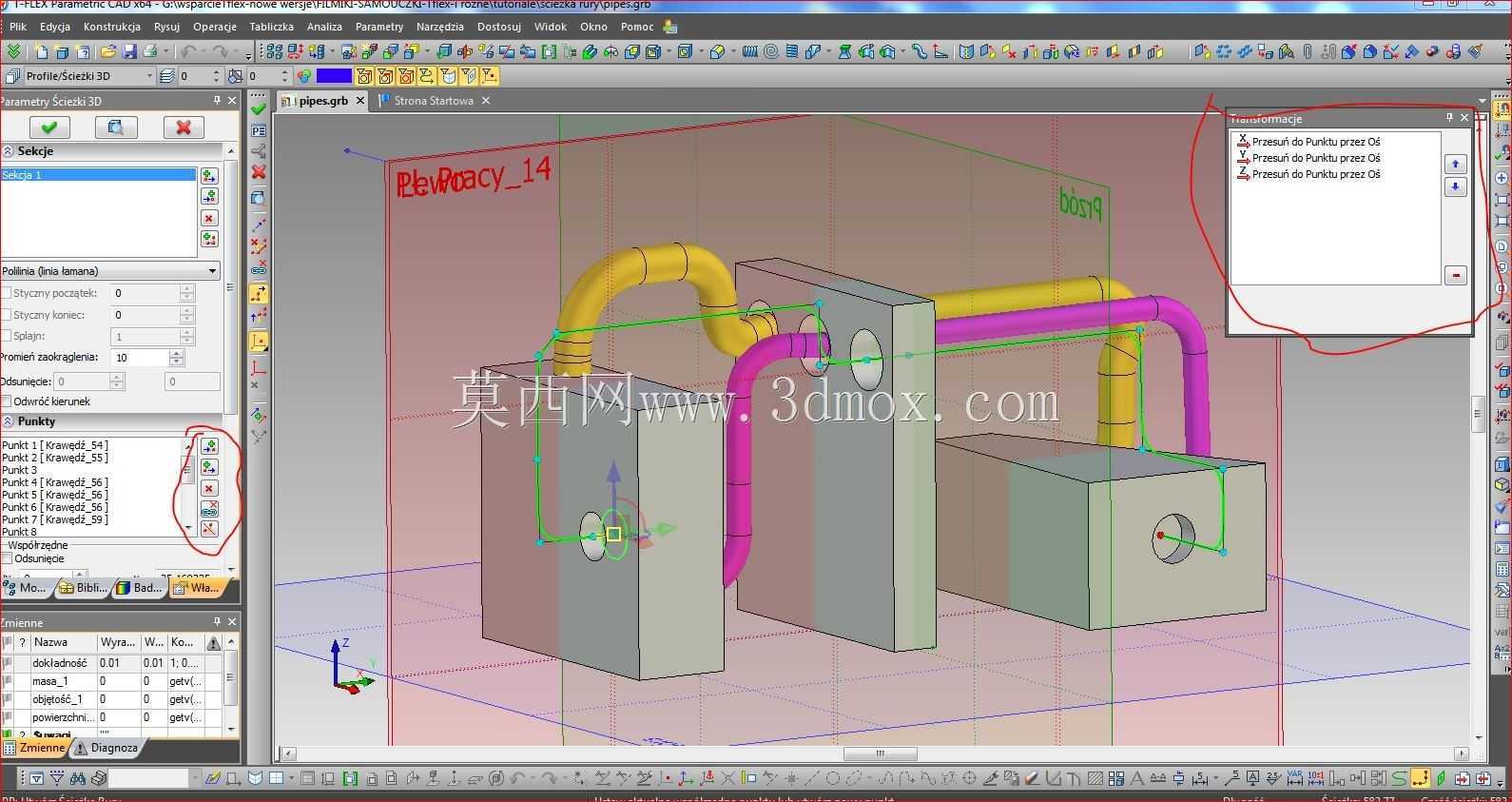

　　管路的路径设计完全贴合三个支撑座的位置约束，从左侧支撑座垂直向上引出后，先通过大曲率弯管转向水平方向，在接近中间支撑座的位置通过一段S型弯调整管路高度，精准穿入中间支撑座的导向孔后继续水平延伸，到接近终端位置时再通过两段连续90度弯管向下弯折，最终接入右侧支撑座旁的终端接口。这种连续弯绕的路径并非刻意做造型，而是在现场存在无法拆除的结构遮挡时，通过参数化路径调整实现的最优解——在T-FLEX这类参数化CAD环境中调整路径时，只要修改支撑座的位置坐标或终端接口的高度参数，整个管路的弯段曲率、直管段长度都会自动更新，不需要逐段重新绘制草图，大幅提升复杂空间内管路设计的效率。

　　从安装边界来看，整套结构的横向跨度可根据现场实际空间调整，三个支撑座的安装孔位在设计阶段就预留了±20mm的位置调节余量，安装时不需要严格按照理论坐标定位，可根据现场实际的障碍物位置做微调。管路的壁厚选择结合输送介质的工作压力确定，常规0.6-1.0MPa的低压工况下，选用普通无缝钢管即可满足强度要求，如果是高压液压管路则需要更换为厚壁无缝钢管，对应的弯管曲率半径也要适当放大，避免弯制过程中出现管壁减薄超差的问题。在管路的弯段位置，设计时特意避开了应力集中的锐角弯折，所有弯管的过渡段都做了圆滑处理，长期运行时不会因为介质冲刷或管路振动导致弯段局部磨损开裂。

　　实际应用中，这类管路结构还可以根据需求增设管夹、保温层或振动阻尼件，在支撑座与管路的接触位置增设橡胶减震垫，能有效降低管路输送介质时产生的振动传递到支撑结构上，减少车间内的振动噪音。对于需要经常拆装维护的管路段，还可以在合适的直管段位置增设法兰连接或快装接头，不需要整体拆卸管路就能完成局部检修更换。整个结构的设计逻辑完全围绕现场实际工况展开，没有冗余的装饰性结构，每一段弯折、每一个支撑点的位置都有对应的工程考量，既满足介质输送的功能需求，也兼顾了安装、维护、长期运行的可靠性要求，是工业现场复杂空间内管路布设的典型参考结构。
