带手动操作机构法兰连接弹簧式安全泄压阀

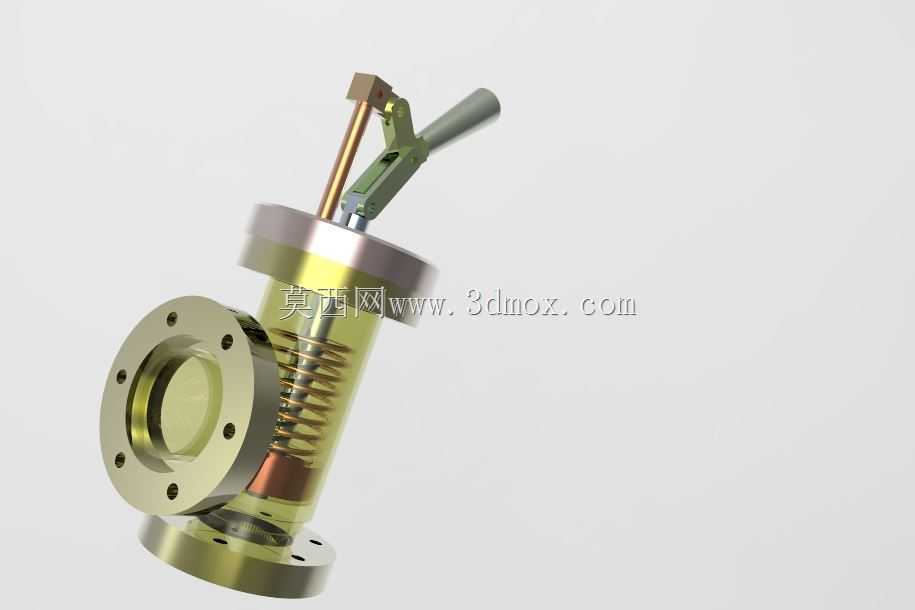

　　这款带手动操作机构的法兰连接弹簧式泄压结构，主要应用于承压流体管路系统的超压防护场景，在化工流体输送、工业锅炉配套、压缩空气管网、小型压力容器配套等场景中承担压力泄放的核心作用，避免管路或容器内部压力超过设计阈值引发密封失效、结构爆裂等安全事故。从结构设计逻辑来看，整体采用角式通流布局，下部设置两个带螺栓孔的圆形法兰连接端，分别对应介质流入端与设备安装端，法兰端面的密封面采用突面结构，可适配常规石棉橡胶垫、金属缠绕垫等通用密封件，安装时只需匹配对应压力等级的法兰规格，穿入螺栓对称预紧即可完成固定，无需额外加工适配接口。中部的弹簧加载组件是压力控制的核心，设计时根据预设的开启压力匹配对应刚度的圆柱螺旋压缩弹簧，

　　通过上部的调节螺母可微调弹簧预紧力，从而校准泄压开启的压力阈值，当介质侧压力超过弹簧预紧力对应的设定值时，阀瓣会克服弹簧力向上抬升，介质从侧部的通流口向外泄放，当系统压力回落至安全值后，弹簧推动阀瓣回落复位，重新截断介质通路，实现压力的自动控制。上部设置的手动扳动机构，主要用于日常功能校验与应急手动泄压，在设备定期巡检时，无需等待系统超压，只需扳动手柄即可带动阀杆抬起阀瓣，验证泄压通路是否通畅，避免弹簧卡滞、阀瓣粘连导致的功能失效，手柄的操作力矩经过匹配设计，单人徒手即可完成操作，无需额外辅助工具。从结构细节来看，阀杆与上部导向套采用间隙配合，导向段长度经过优化，可保证阀瓣升降过程中无卡滞、偏磨，密封面采用锥面配合结构，

　　相比平面密封具备更高的密封比压，在正常工作压力下可实现零泄漏，避免介质无故损耗。外形尺寸方面，整体结构紧凑，安装后占用的管路空间较小，法兰端的螺栓孔位置严格遵循对应通径的法兰标准，安装边界可适配常规工业管路的布局间距，不会与周边的管路支架、相邻阀门产生安装干涉。建模过程中对弹簧的旋向、有效圈数、端部并紧磨平结构都做了还原，手动机构的铰接销轴、扳把的防滑握持结构也都按照实际加工形态建模，所有配合面的间隙都符合机械设计的公差要求，可直接用于结构演示、装配干涉校验、以及后续的工程图转化工作，对于从事管路系统设计、压力设备配套的工程师来说，可直接调取该模型完成管路布局的虚拟装配，验证安装空间是否匹配，也可作为同类型泄压结构设计的参考蓝本，对照其弹簧选型、密封结构、手动机构的布局逻辑优化自有产品的设计方案。
