隔膜式流体压力调节装置结构设计

项目分类:阀门 发布时间:2021-11-27 ID:412275
  • 隔膜式流体压力调节装置结构设计
  • 隔膜式流体压力调节装置结构设计
  • 隔膜式流体压力调节装置结构设计

  在中小流量流体输送管路系统中,这类隔膜调节结构的应用场景覆盖了实验室气路、小型化工配料管线、医疗设备流体回路、家用净水系统等多个对压力稳定性有要求的领域,核心作用是将上游输入的波动流体压力稳定在预设的下游输出值,避免压力突变对后端精密元件、计量装置造成冲击,同时也能通过压力阈值的设定实现管路的超压泄放保护。从实际工况适配来看,这类结构对洁净度要求较高的流体场景适配性更好,因为隔膜件将调压弹簧、调节杆等运动部件与过流腔完全隔离,不会出现金属摩擦碎屑混入流体的问题,也能避免流体介质腐蚀弹簧等弹性元件,延长组件的整体使用寿命。

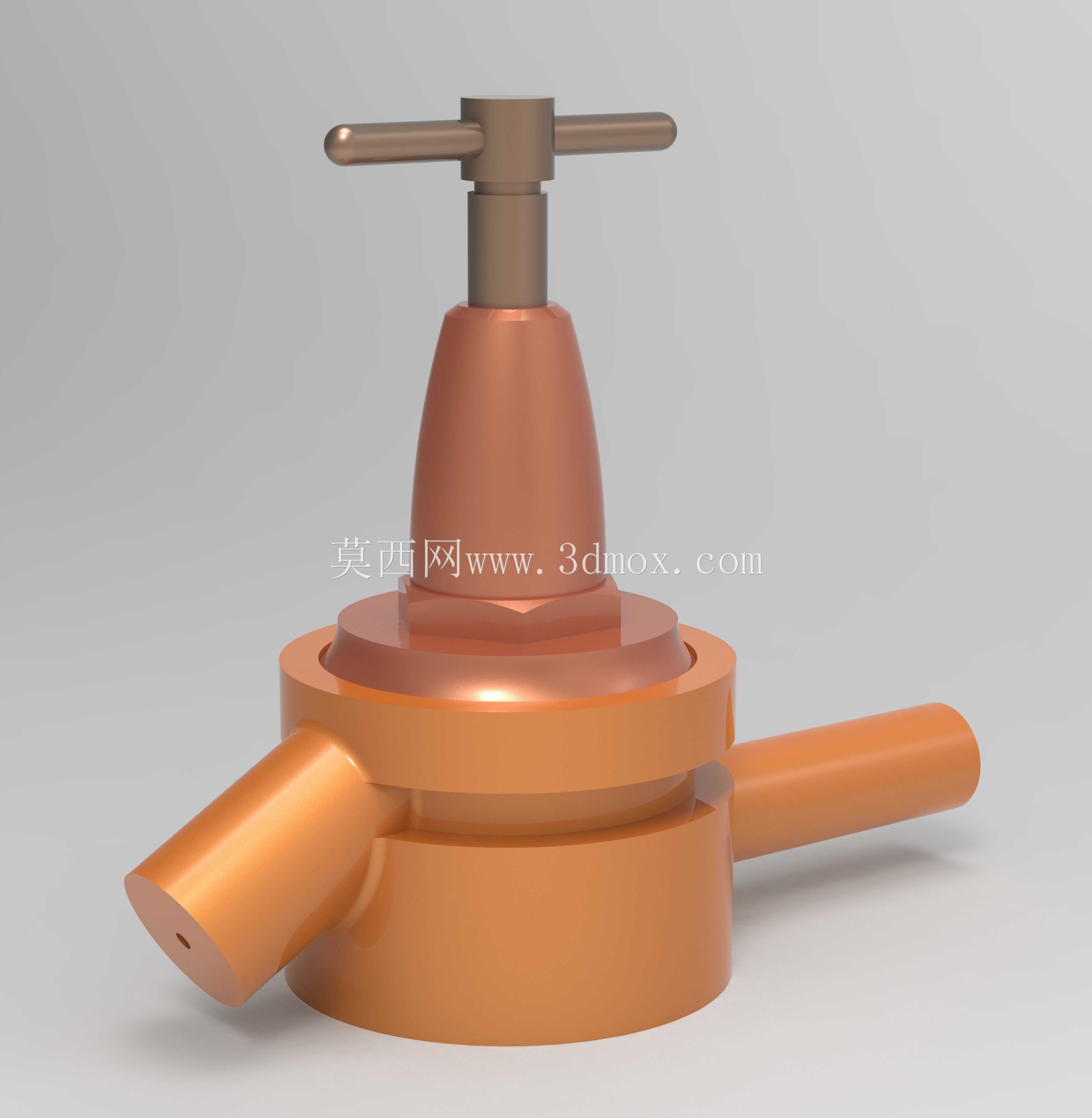

  从功能实现逻辑来看,该结构的核心调压单元依靠隔膜两侧的压力差与弹簧预紧力的平衡来实现阀口开度的自动调节:当下游输出压力低于设定值时,弹簧预紧力推动隔膜向下位移,带动阀杆下移打开进流口,高压流体从上游进入下游腔室,逐步提升下游压力;当下游压力达到设定值时,流体作用在隔膜下表面的推力克服弹簧预紧力,推动隔膜上移,带动阀杆关小甚至完全闭合进流口,阻断高压流体的继续输入,以此维持下游压力的动态稳定。结构上还设置了手动调节端,通过旋转顶部的调节螺钉可以改变弹簧的预压缩量,以此调整输出压力的设定值,顺时针旋转调节螺钉时弹簧预紧力增大,对应的输出压力设定值升高,反之则输出压力降低,调节过程中可以通过外接压力表实时校准输出值,满足不同工况的压力需求。

  设计过程中首先要明确的是安装边界与接口尺寸,从结构布局来看,该调节器采用侧进底出的流道布局,进流口与出流口的轴线呈垂直布置,安装时需要预留足够的操作空间用于顶部压力调节螺钉的操作,同时要保证隔膜腔的轴线垂直于安装面,避免倾斜安装导致弹簧偏磨、阀杆卡滞的问题。过流部件的尺寸匹配需要结合额定流量来计算,进流口的通径直接决定了最大过流能力,阀口的密封面宽度需要根据上下游最大压差来设计,既要保证关闭状态下的密封性能,又要避免密封面过宽导致阀口开启阻力过大,出现压力调节滞后的问题。隔膜件的材质选择需要结合流体介质特性确定,普通水介质可以采用丁腈橡胶隔膜,腐蚀性流体则需要更换为氟橡胶或者聚四氟乙烯复合隔膜,隔膜的有效承压面积是核心设计参数,直接决定了压力调节的精度与弹簧的选型参数,面积越大则相同压力下的推力越大,压力调节的灵敏度越高,但对应的整体结构尺寸也会相应增大,需要结合安装空间的限制做平衡设计。

  结构细节上,阀杆与隔膜的连接采用嵌入式压合结构,避免了紧固件直接接触过流介质,同时也能保证阀杆动作与隔膜位移的同步性,减少传动间隙带来的压力波动。弹簧的选型需要匹配隔膜有效面积与调压范围,弹簧刚度不能过大,否则会导致小流量工况下压力波动幅度过大,刚度也不能过小,否则会出现高压设定值下弹簧压并、无法达到目标压力的问题。上下阀体的连接采用周向均布的螺钉锁紧,密封依靠阀体结合面的密封圈实现,装配时需要按照对角顺序逐步拧紧螺钉,保证隔膜周边的压紧力均匀,避免出现局部泄漏或者隔膜被压裂的问题。流道的内壁设计做了圆弧过渡处理,减少流体在腔室内的涡流损失,降低流道阻力带来的压力损耗,同时也能避免介质残留导致的腔室结垢、堵塞问题。

  在实际选型适配时,除了额定压力、流量参数外,还需要关注工作温度范围,橡胶隔膜的适用温度区间有限,高温工况下需要更换为金属隔膜结构,但金属隔膜的灵敏度会有所降低,需要结合实际工况做取舍。安装时需要在管路中预留检修空间,隔膜属于易损件,长期使用后会出现疲劳老化、裂纹等问题,需要定期更换,快拆式的阀体连接结构可以大幅缩短检修更换的时间。另外这类调节器不适合用于含有固体颗粒的流体介质,颗粒会卡滞阀口、磨损隔膜,导致密封失效、压力失稳,这类工况需要在调节器上游加装过滤装置,去除介质中的固体杂质后再接入调节组件。
