平板安装式重载万向脚轮结构设计

　　在各类工业移动设备、工装周转架、轻型输送线旁置料车、车间工位操作台的移动改造场景中，脚轮作为直接接触地面的承载行走部件，其结构合理性直接决定了整套移动机构的推行顺畅度、负载稳定性与使用寿命。这款平板安装式万向脚轮的结构设计，完全围绕工业场景下的重载转向需求展开，没有多余的装饰性结构，每一处几何特征都服务于承载与转动的核心功能。

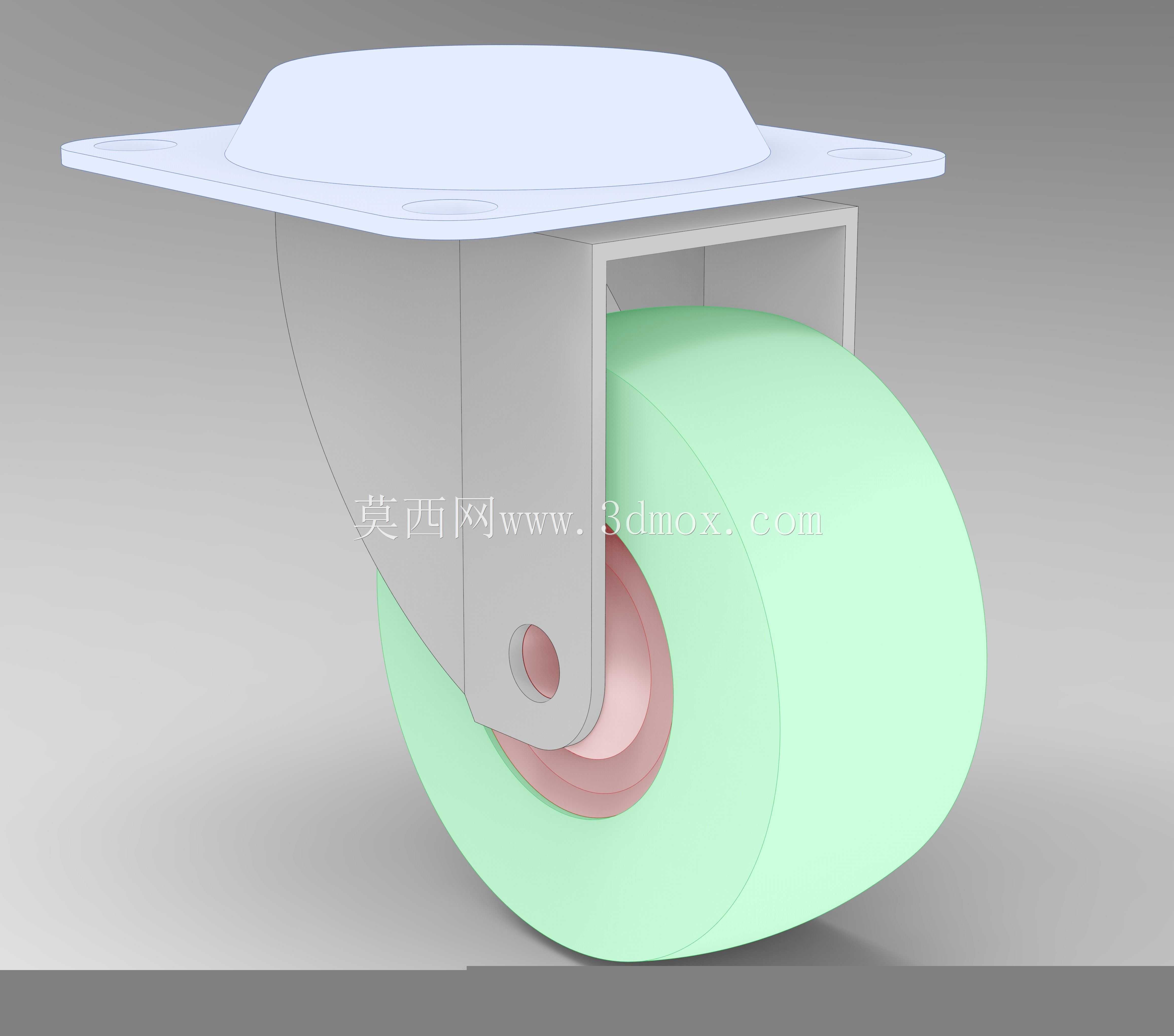

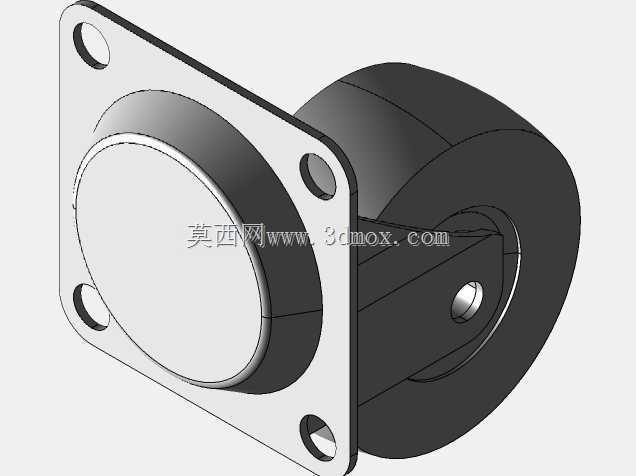

　　从安装边界来看，顶部采用方形平板安装座，四个角预留了螺栓过孔，安装面做了轻微的下沉式凸台设计，安装时可以让安装板与设备底部的安装基面完全贴合，避免局部应力集中导致的安装板变形，安装孔的孔位间距适配市面上绝大多数标准工业型材框架、钣金设备底座的安装孔距，不需要额外做转接板就能直接装配，适配性覆盖了从轻型工具车到中型重载料架的安装需求。安装座下方的转向支架采用双侧立板支撑结构，立板与顶部安装板之间通过圆弧过渡加强，没有采用单薄的单片折弯支架，这种双侧支撑的结构可以让轮轴的受力均匀分布在两块立板上，避免单侧受力导致的支架变形、轮轴卡滞问题，转向中心与轮面中心的偏移量经过反复校核，既保证转向时的力矩足够小，推行转向不费劲，又不会因为偏移量过大导致直行时轮体左右摆晃。

　　轮体部分采用宽面圆弧过渡的轮面设计，轮缘处做了圆角处理，不会在环氧地坪、水磨石车间地面上压出明显的压痕，同时宽轮面可以有效降低单位面积的接地压力，在同等负载下，地面承受的压强更小，适配车间内不同硬度的地面条件，哪怕是铺设有PVC地坪的洁净车间，也不会因为轮体过硬刮伤地面。轮体中心的轴承安装位做了台阶式定位结构，轴承装入后可以通过轴套实现轴向定位，不会在长期行走过程中出现轴承窜动、轮体偏移的问题，轮轴与支架立板的连接采用间隙配合加润滑槽设计，长期使用时可以定期加注润滑脂，避免轮轴锈蚀导致的转动卡滞。

　　转向部分的回转结构隐藏在顶部安装座与支架的连接位置，采用平面推力轴承承受垂直方向的负载，径向采用深沟球轴承承受转向时的径向力，这种双轴承的转向结构，哪怕是在满载状态下，转向也不会出现卡顿、咬死的问题，在需要频繁调整设备位置的工位场景下，操作人员不需要施加过大的推力就能轻松转向。支架的所有折弯边缘都做了圆角去毛刺处理，不会在安装、维护过程中划伤操作人员的手部，轮体上方的支架延伸出弧形挡边，一方面可以阻挡地面的杂物、铁屑卷入轮轴间隙，另一方面也能避免设备推行时轮体带起的污水、灰尘溅到设备底部。

　　在实际选型应用中，这类脚轮通常四个为一组使用，根据设备的总重量选择对应负载等级的型号，安装时需要保证四个脚轮的安装面处于同一水平面，避免个别脚轮悬空导致其余脚轮负载过载。设计建模过程中，所有配合面的公差都按照机械加工的常规公差等级设定，安装孔的孔径预留了足够的螺栓穿入间隙，哪怕是钣金焊接底座存在轻微的焊接变形，也能顺利完成装配。轮体的材质选择空间也可以根据使用场景调整，比如需要静音的场景可以选用聚氨酯包胶材质，需要耐高温的烘烤场景可以选用酚醛树脂材质，需要防静电的电子车间场景可以选用导电橡胶材质，整个支架的结构不需要做任何改动，只需要更换对应材质的轮体就能适配不同的使用场景，结构的通用性极强。

　　不同于轻型家具脚轮的单薄结构，这款工业脚轮的所有受力部件都做了应力校核，在额定负载下，支架的最大变形量控制在允许范围内，不会因为长期负载出现支架开裂、轮轴弯曲的问题，轮体的转动阻力经过优化，空载状态下推行几乎没有阻力，满载状态下也能保证直行顺畅、转向灵活，完全满足工业生产场景下高频次移动、重载承载的使用需求。
