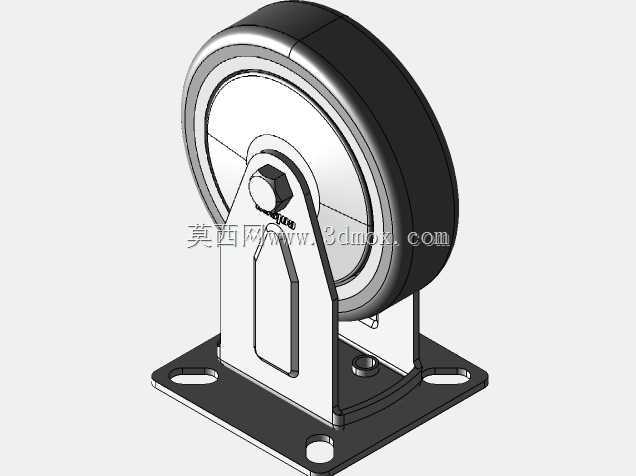

100mm固定拨叉机构用FDPE脚轮结构设计

　　在各类需要定向移动的工业设备、工装台架、物流周转载具的拨叉机构配套场景中，定向脚轮是承担直线行走支撑、保证机构移动轨迹一致性的核心部件，这款适配固定拨叉机构的100mm规格FDPE脚轮，正是针对这类需要稳定定向行走、同时兼顾承载与静音需求的场景开发的结构件。从实际使用场景来看，这类固定脚轮常配套在车间内的线边物料周转车、小型工装夹具台、拨叉式移栽机构的移动底座上，区别于万向脚轮的转向功能，固定结构的脚轮能够保证设备沿预设直线方向行进，不会在拨叉机构执行对位、推送动作时出现轮体偏移导致的对位偏差，尤其适合对行走轨迹精度有一定要求的工位间移载场景。

　　从功能特性上看，这款脚轮采用PP材质轮毂搭配TPE胎面的组合结构，胎面硬度控制在75邵氏A左右，既保证了轮体滚动时的足够支撑刚性，又能通过TPE材质的微变形吸收车间环氧地坪、水泥地坪上的微小凸起带来的振动，降低移动过程中的噪音，避免硬质轮体滚动时产生的刺耳异响影响车间作业环境。承载能力设定为单轮90kg，四个同规格脚轮配套使用时可满足300kg级的总承载需求，覆盖绝大多数小型工装、周转载具、轻型移动机构的承重要求，轮体内部采用普通轴承作为转动支撑，结构简单可靠，日常使用中无需复杂维护，仅需定期清理缠绕在轮轴处的碎屑、线头即可保证转动顺畅。

　　设计思路上，这款固定脚轮的支架采用一体式冲压成型的金属支架，安装底板为方形带长圆孔结构，长圆孔的设计能够抵消安装孔位的少量加工误差，降低安装时的对位难度，支架与轮体的连接部位采用铆接固定的轴结构，避免螺栓连接在长期交变载荷下出现松动的问题。支架的拨叉式安装结构能够牢牢夹持轮体两侧，保证轮体转动时不会出现轴向窜动，固定的支架结构没有转向回转间隙，在设备启动、停止时不会出现轮体偏摆导致的设备晃动，尤其适合配套在需要频繁启停、精准对位的拨叉移动机构上，不会因为脚轮的转向间隙影响机构的动作精度。

　　从外形尺寸与安装边界来看，这款脚轮的轮体直径为100mm，轮体宽度适配常规轻型脚轮的安装尺寸，安装底板的孔位间距符合行业通用的轻型固定脚轮安装标准，能够直接替换同规格的其他类型固定脚轮，无需对设备底座的安装孔进行二次加工。轮体中心到安装底板底面的高度尺寸经过精准校核，保证配套使用时四个脚轮的安装高度一致，不会出现个别轮体悬空导致的承载不均问题。安装时需要注意，支架的固定方向需要与设备的预设行走方向保持平行，避免出现轮体偏磨、滚动阻力增大的问题，轮轴的紧固力矩需要控制在合理范围，既要保证轴端锁紧不会松动，又要避免力矩过大导致轴承被压死出现转动卡滞。

　　在实际选型配套中，这类固定脚轮通常会和同规格的万向脚轮搭配使用，比如在设备的行进方向后端安装两个固定脚轮，前端安装两个带刹车的万向脚轮，既可以保证直线行走时的轨迹稳定，又能在需要转向时通过前端万向轮实现灵活转向，而这款针对拨叉机构优化的固定脚轮，因为支架的刚性更强、转动间隙更小，相比普通轻型固定脚轮更适合用在有机构动作的移动部件上，能够承受拨叉动作时产生的少量侧向冲击力，不会因为侧向力导致支架变形、轮体卡滞。胎面的TPE材质还具备一定的耐油污特性，在车间内少量切削液、润滑油溅落的场景下不会出现胎面硬化、开裂的问题，能够适应多数机加工车间、装配车间的地面环境，相比硬质尼龙脚轮，它的滚动阻力更小，推动时更加省力，也不会对环氧地坪造成划伤，适合在铺设了环氧地坪的洁净车间、装配车间内使用。
