带芯嵌件框架类注塑模具型腔结构

　　这套带嵌件的框架类模具型腔结构，主要面向带金属嵌件的塑料框架类零件量产场景，常见于消费电子结构件、小型家电承载框架、工业接插件基座这类需要兼顾塑料绝缘特性与金属嵌件连接强度的注塑生产环节。在实际生产现场，这类模具通常安装在100-160吨规格的卧式注塑机上，适配主流的PP、ABS、PA加玻纤等常用注塑原料，生产时嵌件由人工或者机械手提前放置到模型芯的定位柱上，合模后完成注塑填充、保压冷却，开模后由顶出机构将带嵌件的成品从型腔侧顶出，单模次可根据排布实现1出2或者1出4的生产效率，适配月产能十万级以上的批量订单需求。

　　从结构功能来看，这套结构的核心是精准划分了型芯、型腔、滑块三个核心功能区域，其中型腔部分承担产品外表面的成型功能，表面粗糙度可根据产品需求做到镜面或者蚀纹效果，分型面贴合位置做了0.02mm的精配止口，避免注塑过程中出现飞边毛刺；型芯部分除了承担产品内表面成型，还集成了嵌件定位结构，每个嵌件安装位都做了防呆倒角，避免工人装反嵌件导致批量报废，同时定位柱和嵌件内孔的配合公差控制在H7/g6区间，既保证嵌件安装顺畅，又能避免注塑时融料渗入嵌件缝隙。滑块结构主要处理产品侧面的倒扣、侧孔特征，滑块的导向采用斜导柱驱动，配合精度达到0.01mm，滑块复位设置了弹簧预压和耐磨板，长期生产不会出现错位跑披锋的问题。

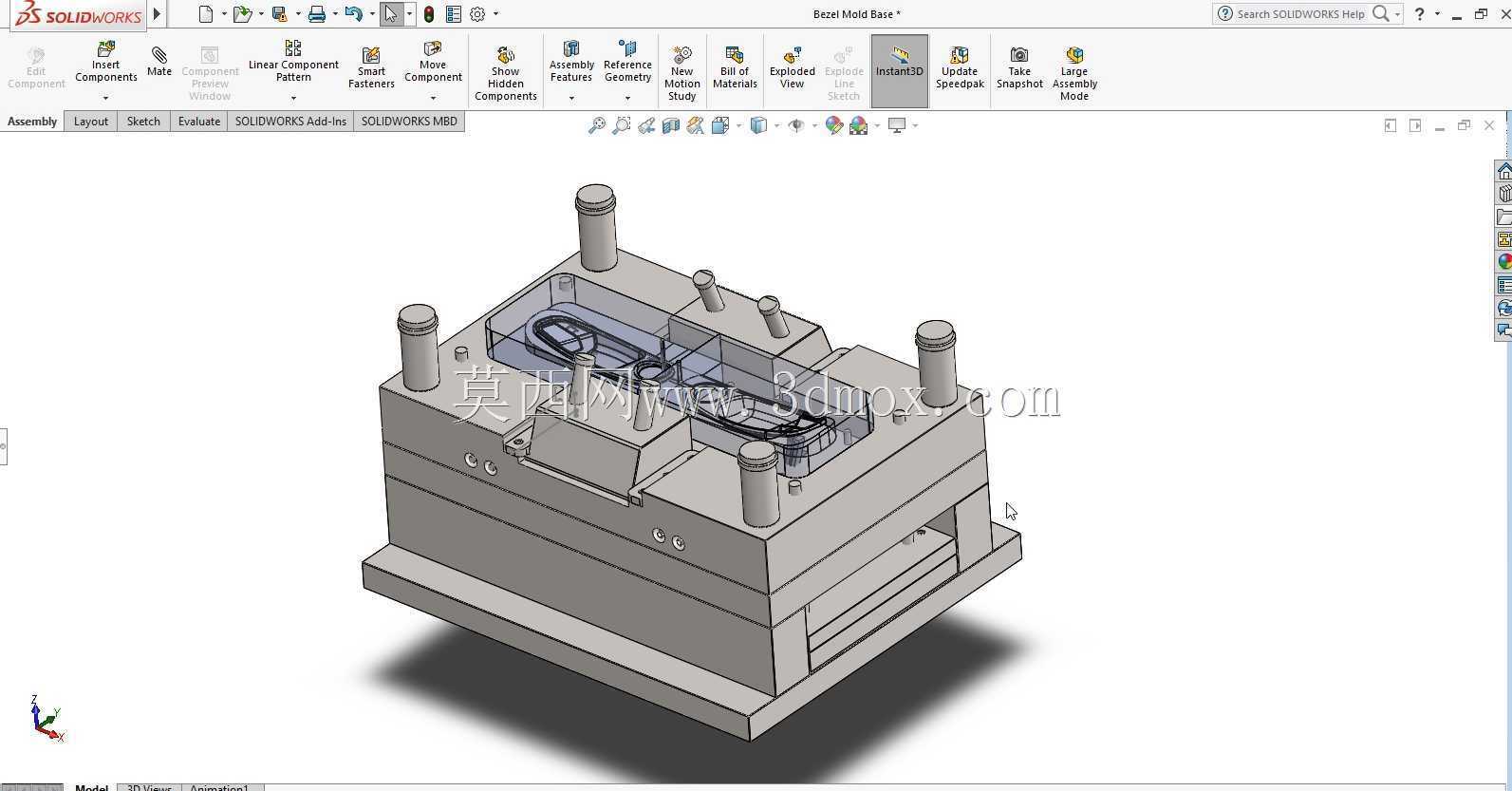

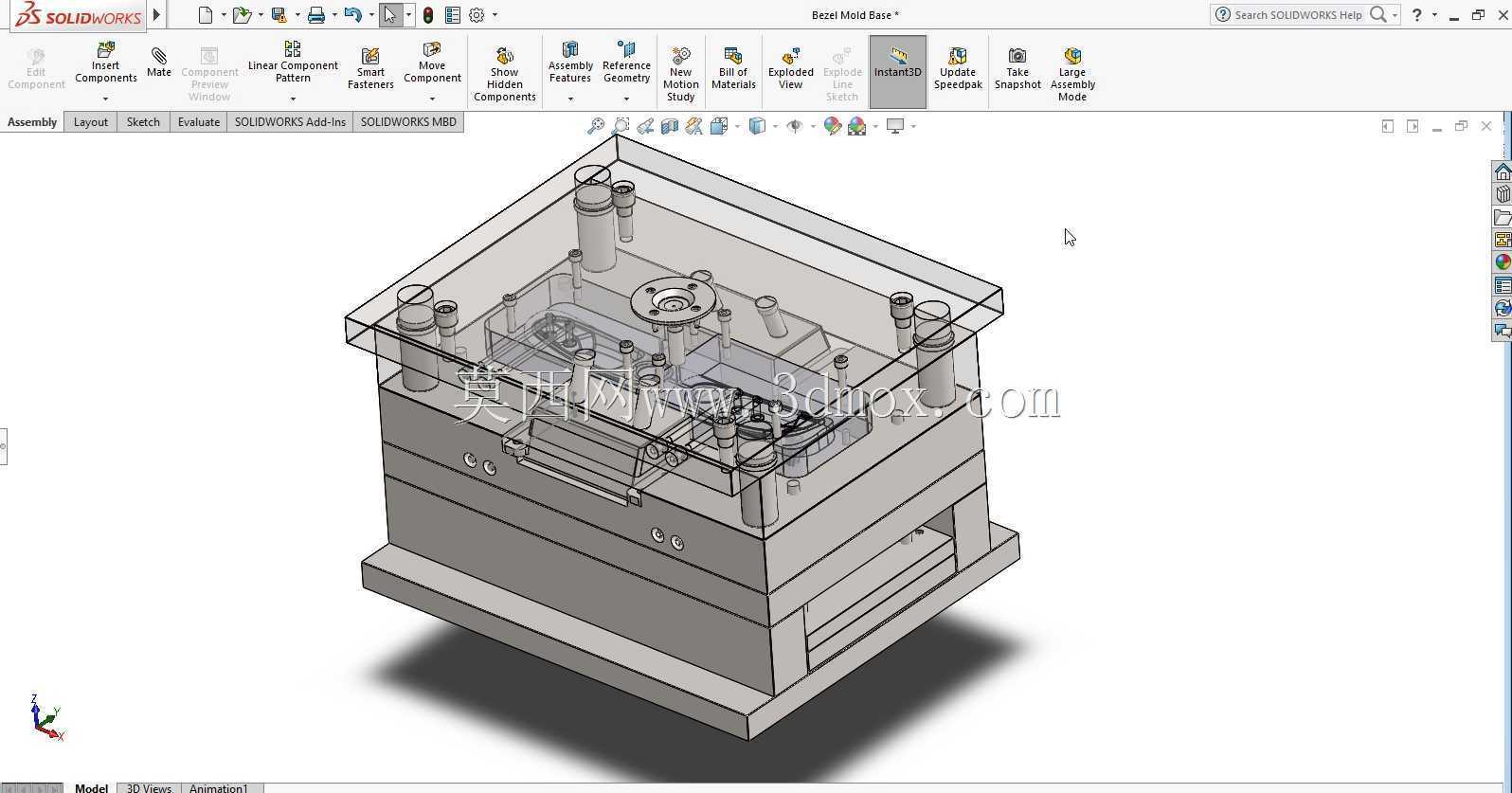

　　设计过程中首先完成了入模零件的导入定位，先确定主拉伸方向也就是模具的开模方向，这个方向的选择优先保证产品大部分特征可以直接由前后模成型，减少滑块抽芯的数量，降低模具加工成本和后期维护难度。确定开模方向后，逐一识别产品上的侧凹、侧孔特征，定义每个滑块的抽芯方向和抽芯行程，抽芯行程比倒扣深度多3-5mm的安全距离，避免开模时滑块刮伤产品表面。完成方向定义后，通过布尔运算分割出型芯、型腔、滑块的实体区域，同时在分型面位置做了圆角过渡，减少应力集中，避免模具生产过程中分型面位置出现崩缺。模架部分采用标准龙记模架规格，长宽尺寸控制在350*400mm范围内，码模槽位置适配常规注塑机的码模尺寸，顶出孔位置和注塑机的顶杆位置对齐，不需要额外改装注塑机即可直接上机生产。冷却水路采用直径8mm的标准水路，围绕型腔和型芯的成型区域做环绕排布，水路距离成型面的距离控制在15-20mm，保证冷却均匀，减少产品变形，冷却回路的接头全部设置在模具后侧，避免和机械手取件路径产生干涉。

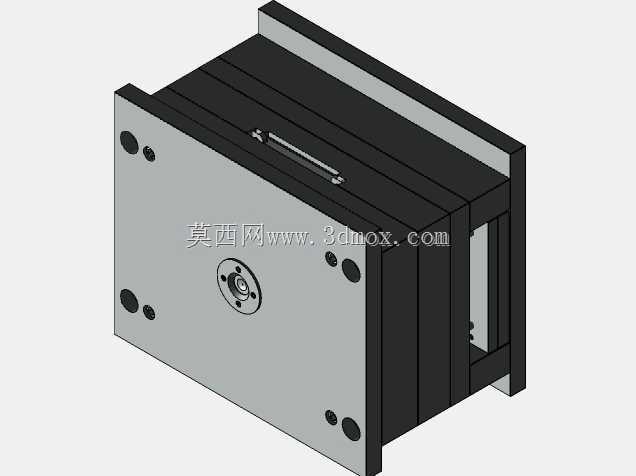

　　安装边界方面，模具总高度控制在380mm以内，适配对应吨位注塑机的最大模厚要求，模具的定位圈直径采用标准100mm规格，和注塑机定位孔精准配合，浇口套的球面半径和注塑机炮嘴的R尺寸匹配，避免射胶时出现漏胶问题。导柱导套采用标准五金件，安装时做了排气槽处理，合模时不会因为导柱内的空气阻力出现合模不到位的问题。所有的紧固螺丝都采用内六角螺丝，沉头深度符合标准，不会突出模板表面，模具的吊环孔设置在模架的四个角位置，方便吊装搬运，每个吊环孔的承重都经过核算，满足整套模具的吊装安全要求。在实际生产维护中，这套结构的易损件比如滑块耐磨板、顶针都采用标准件，损坏后可以快速更换，不需要重新加工定制，减少停机维护时间。
