2.5吨级小型绞车适配组件结构设计

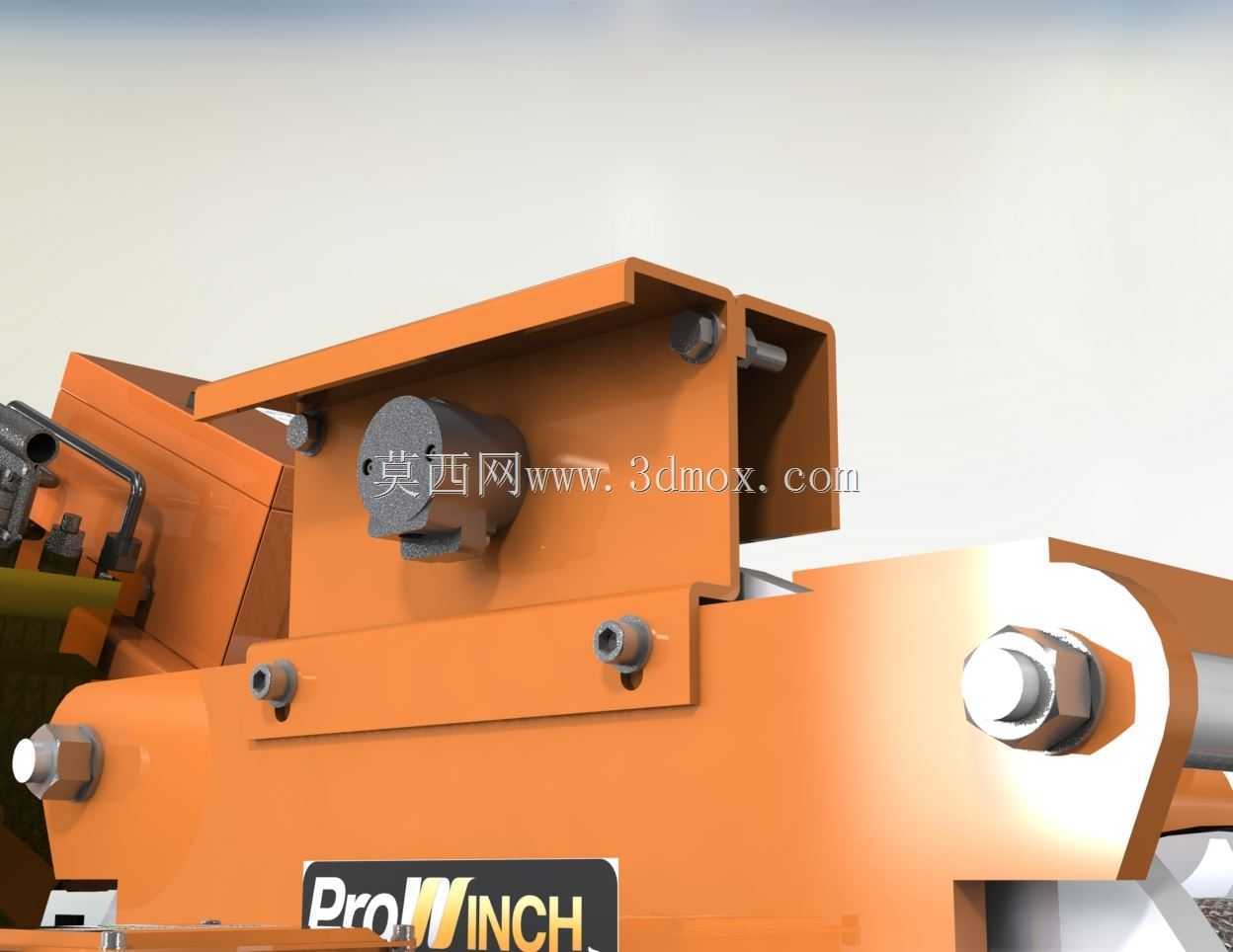

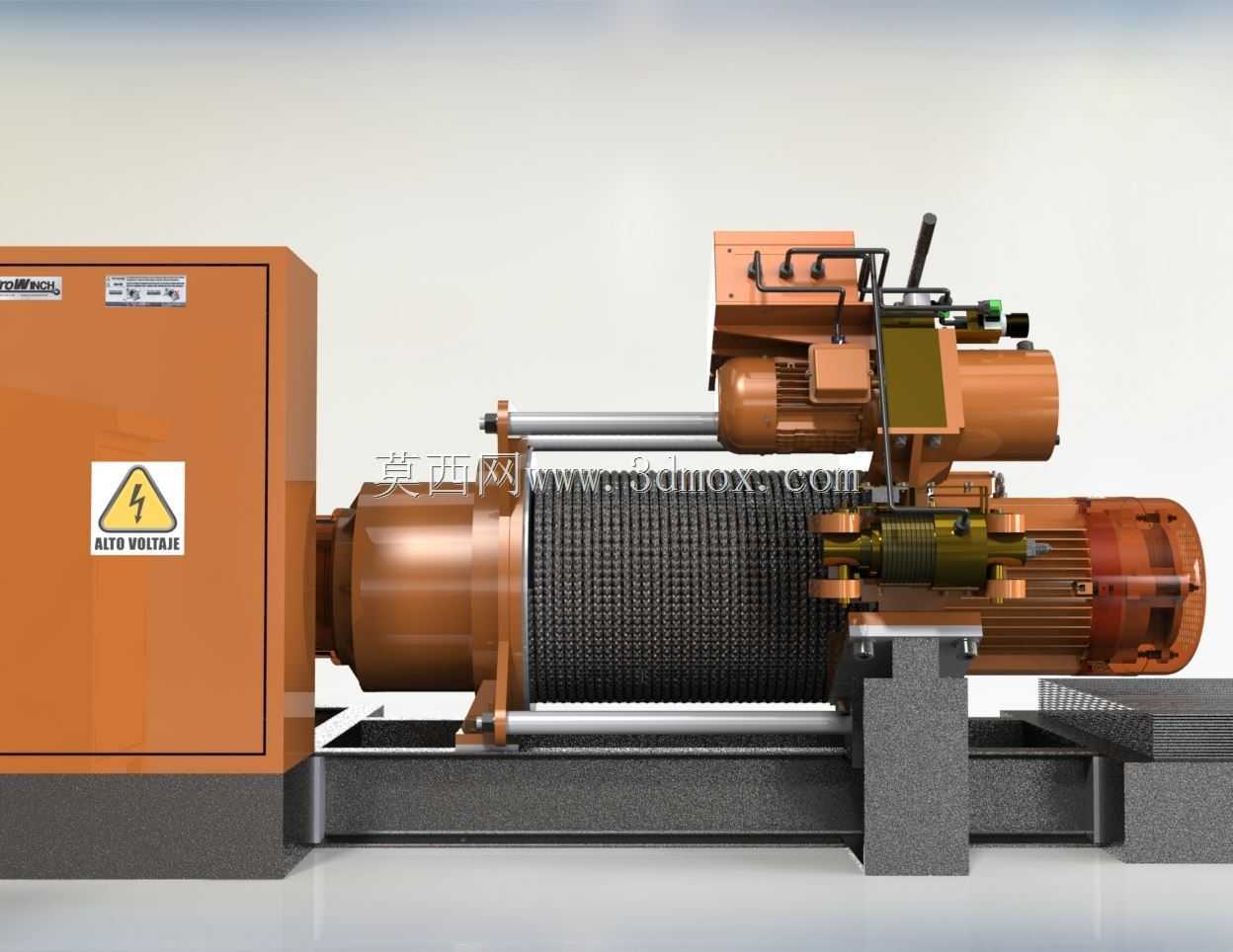

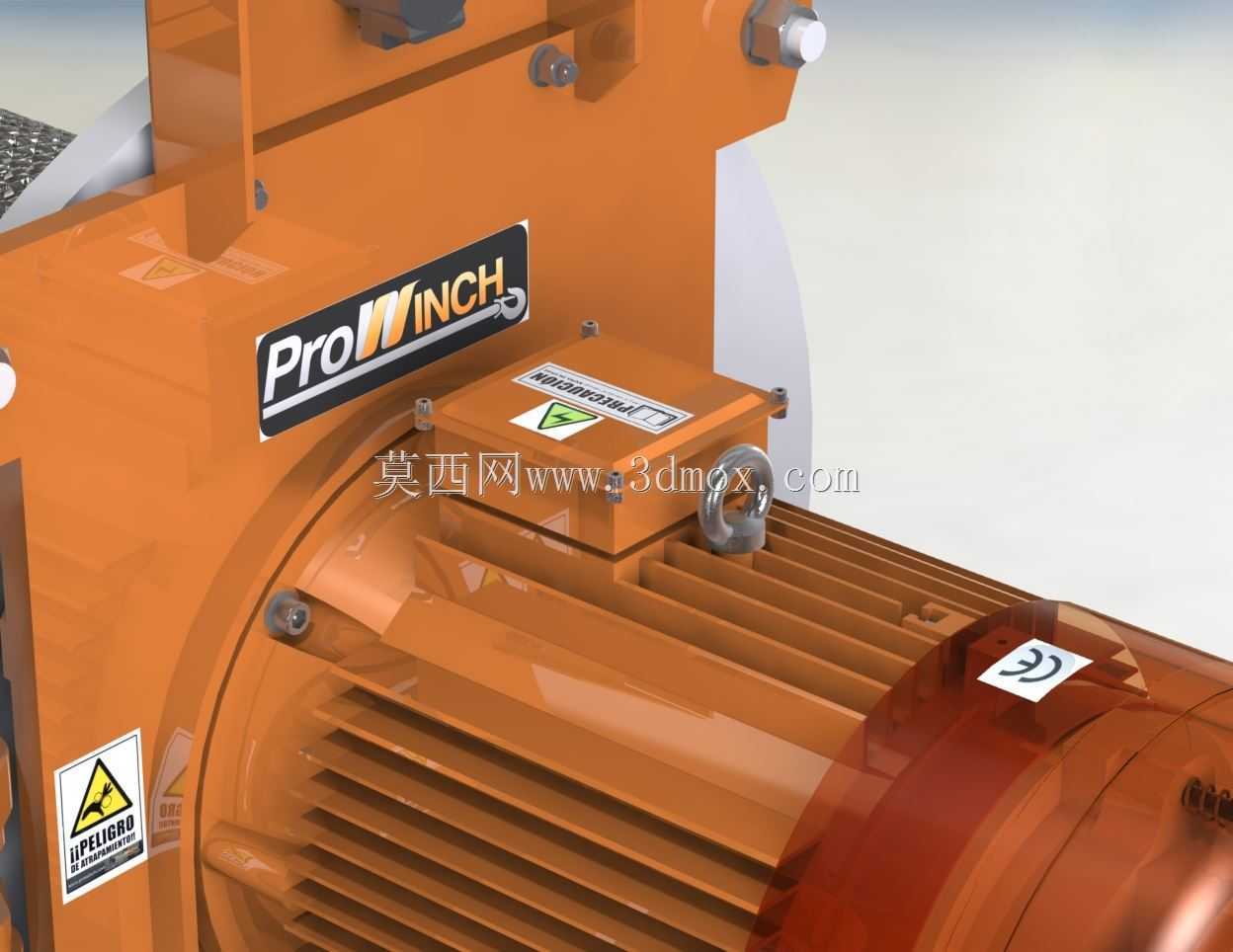

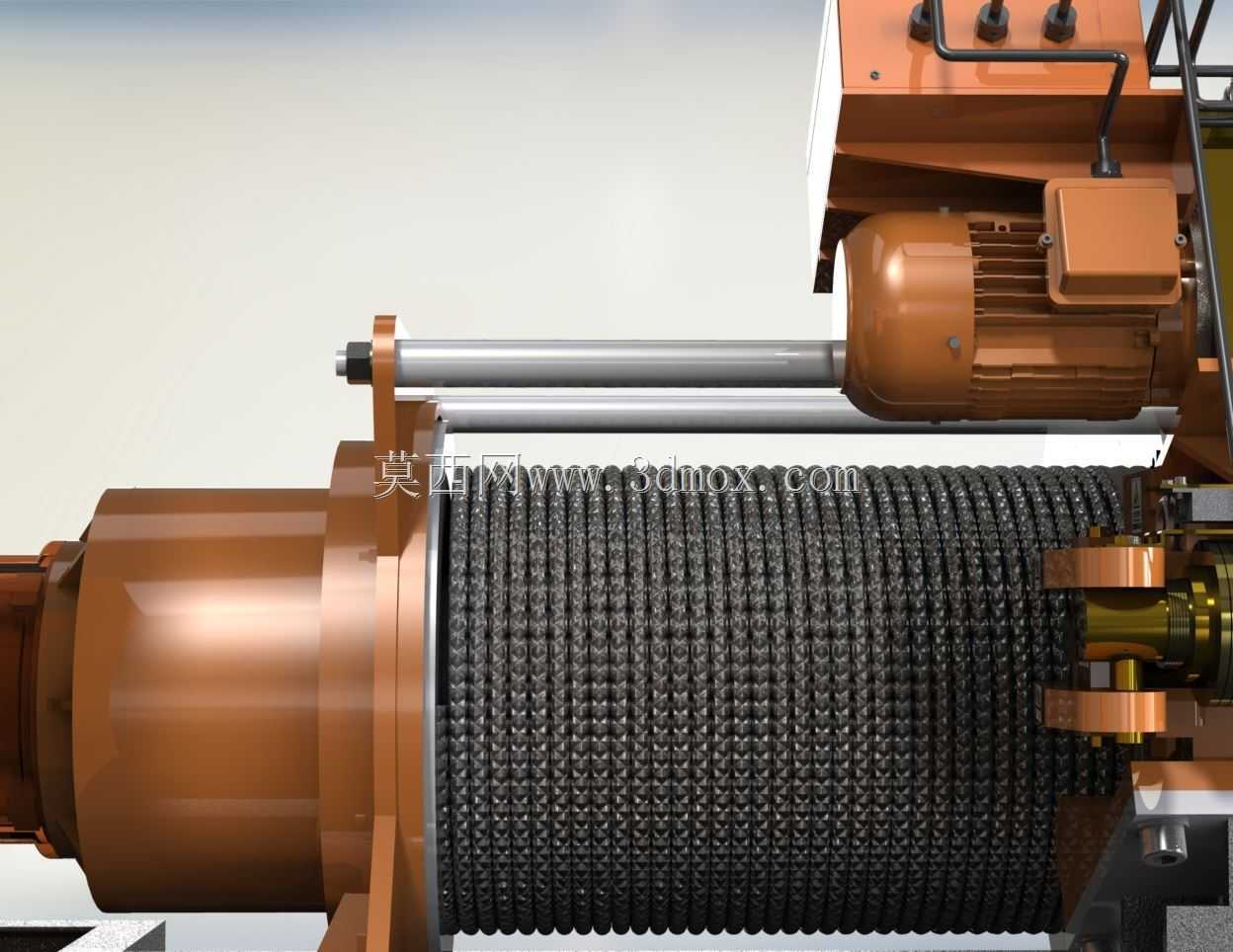

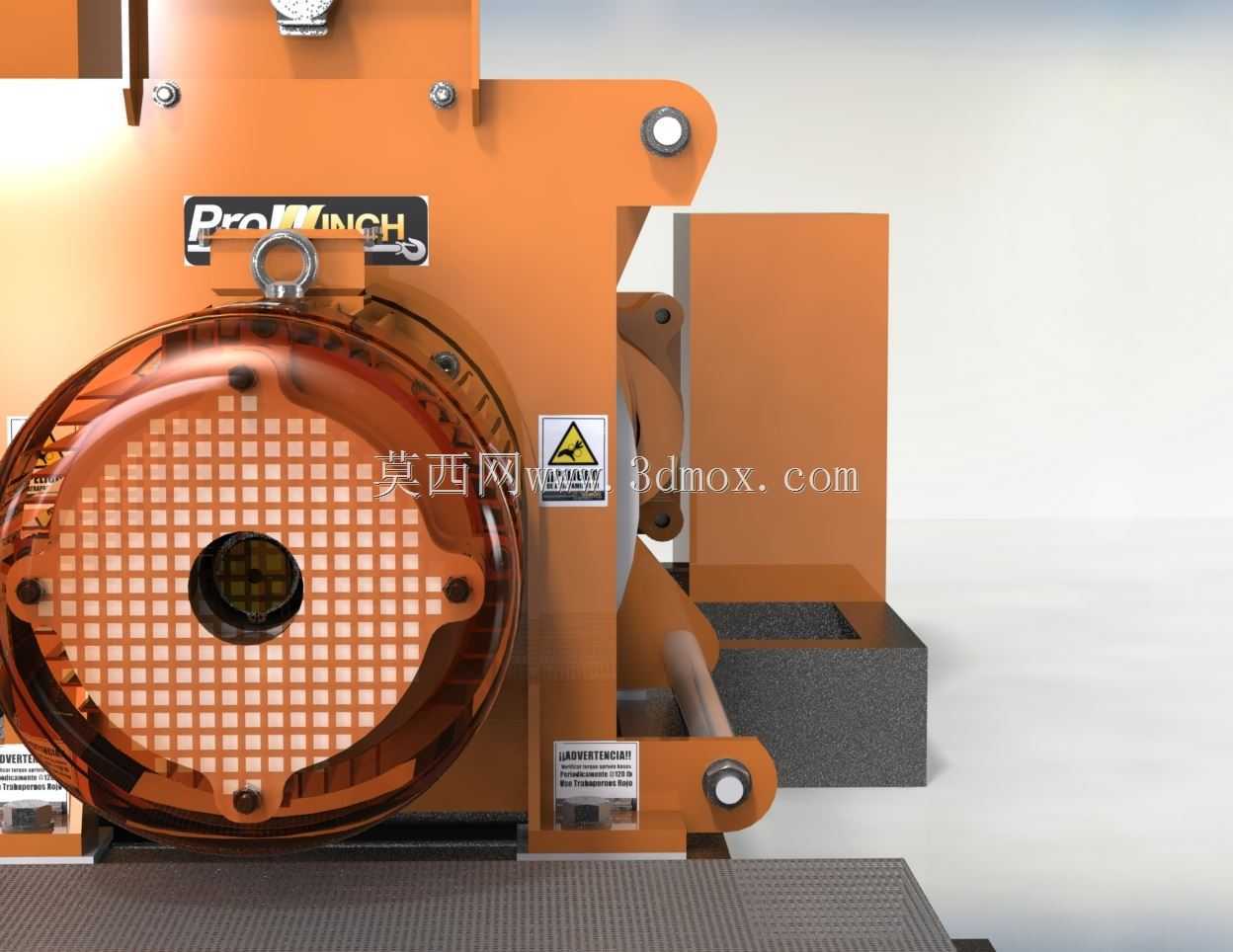

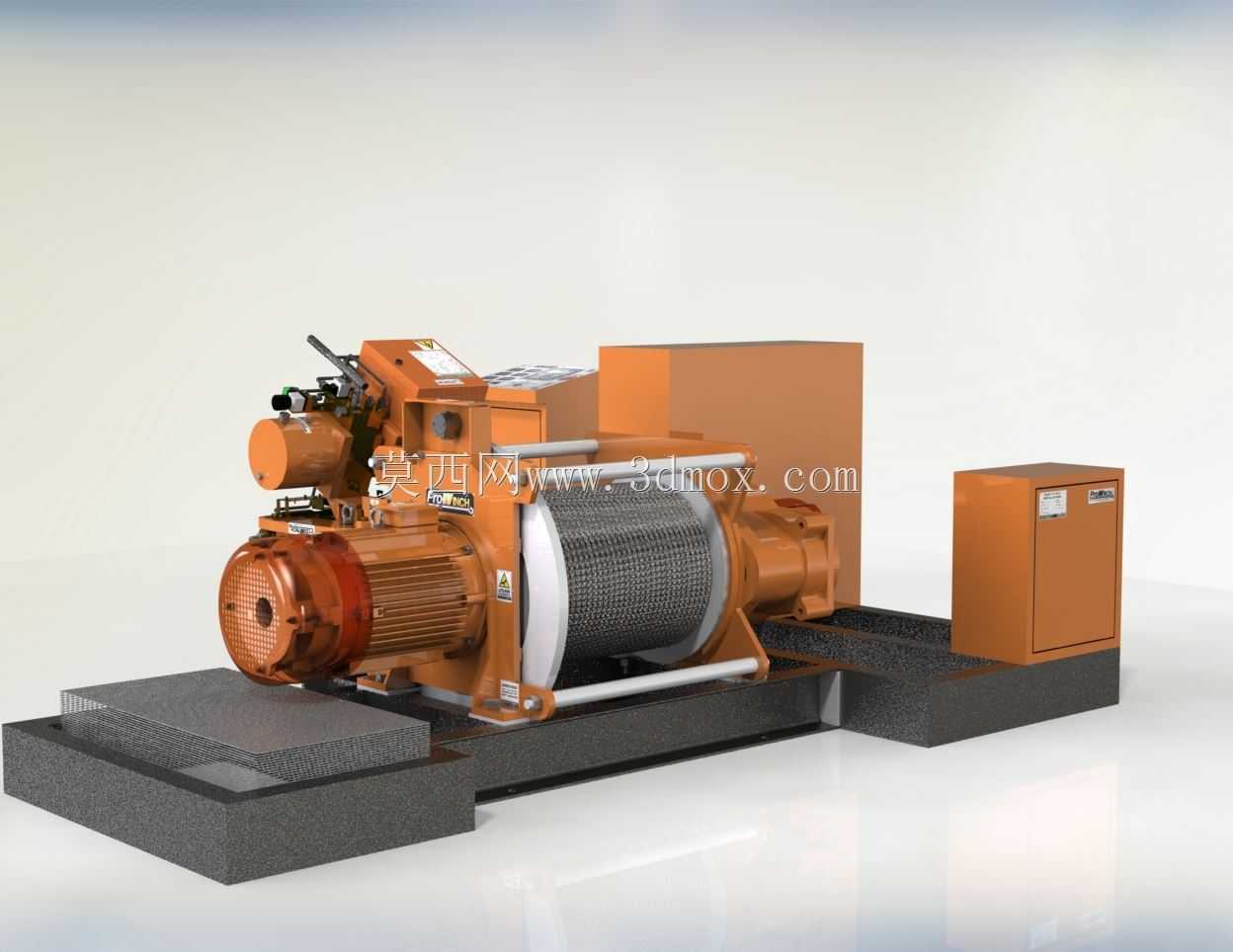

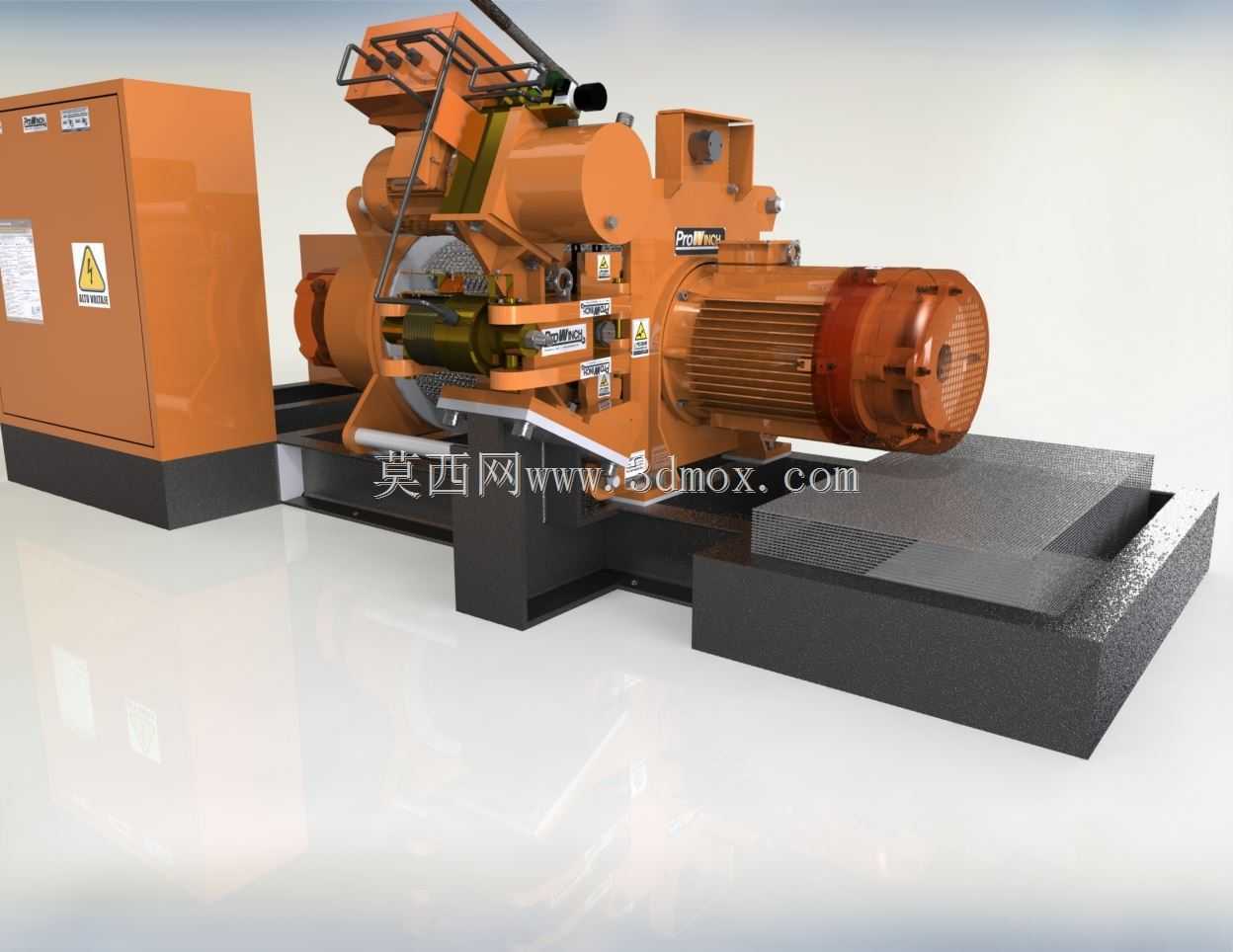

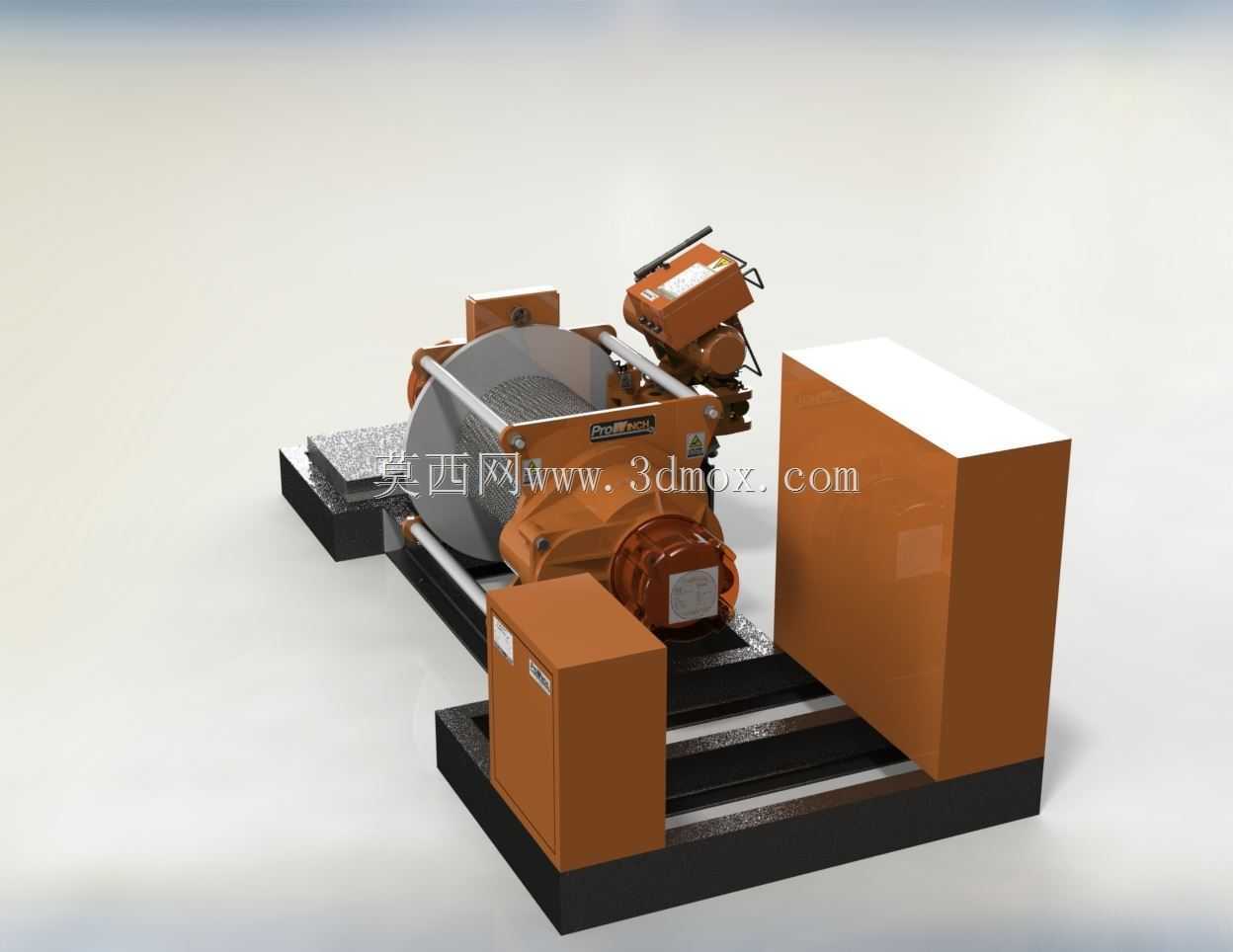

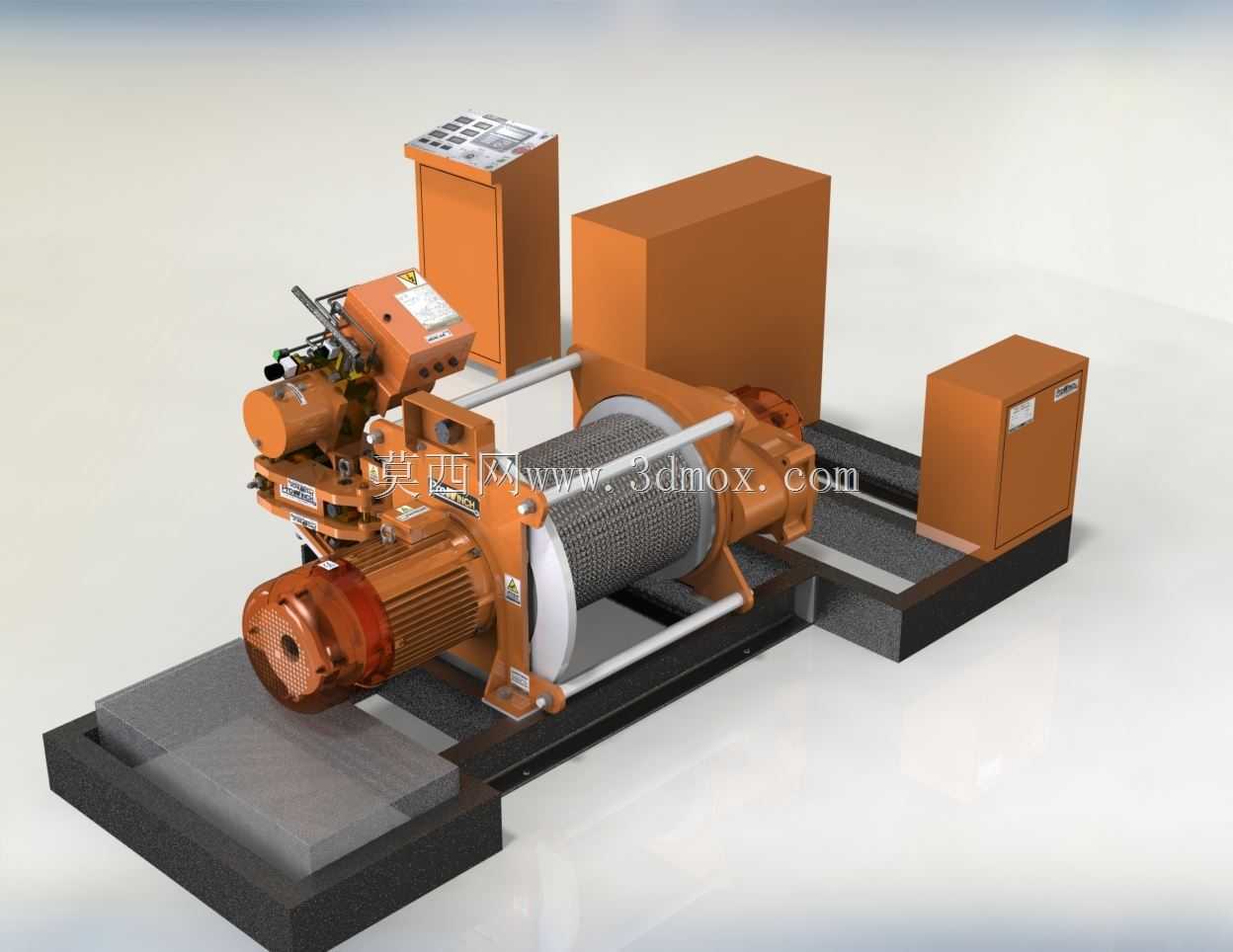

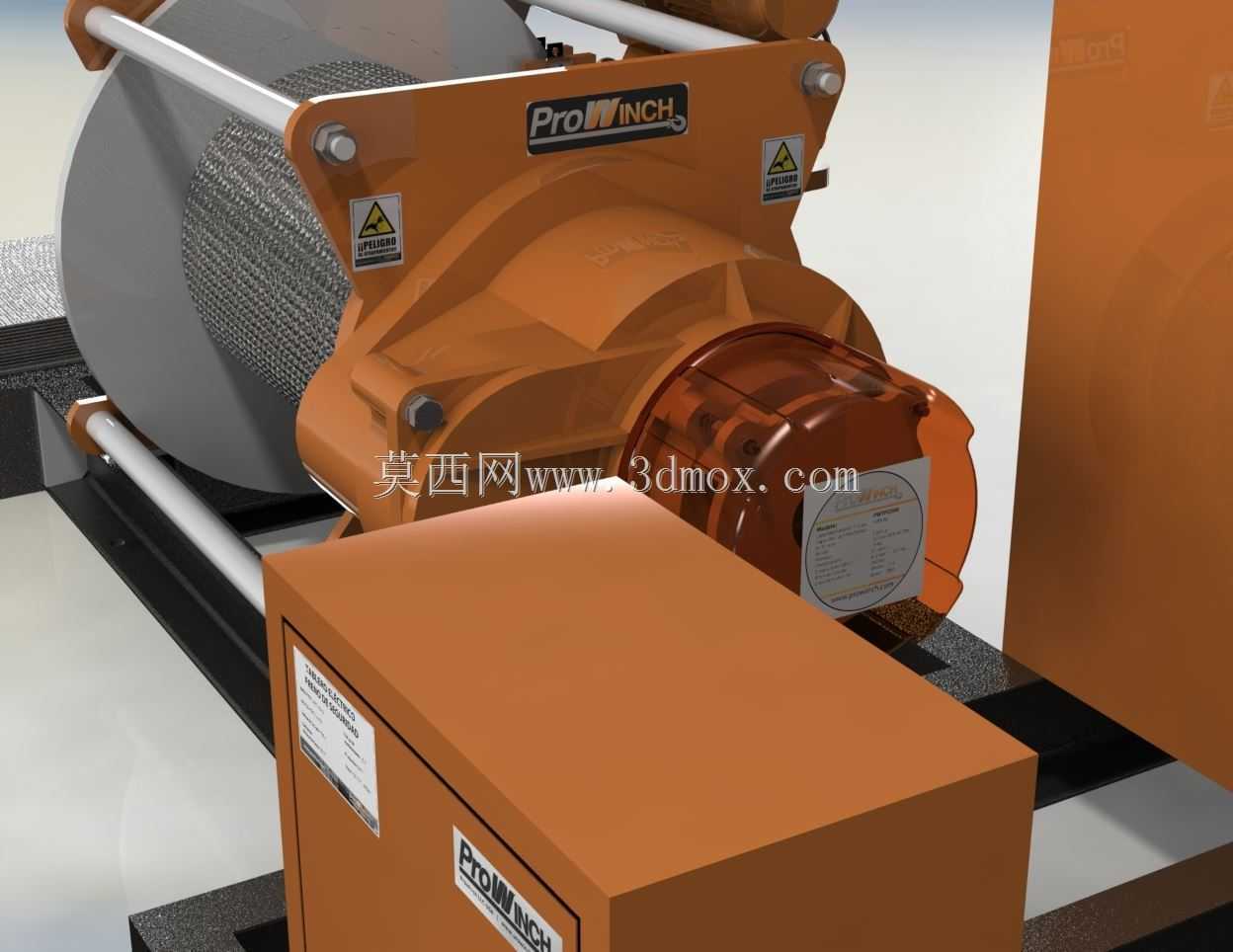

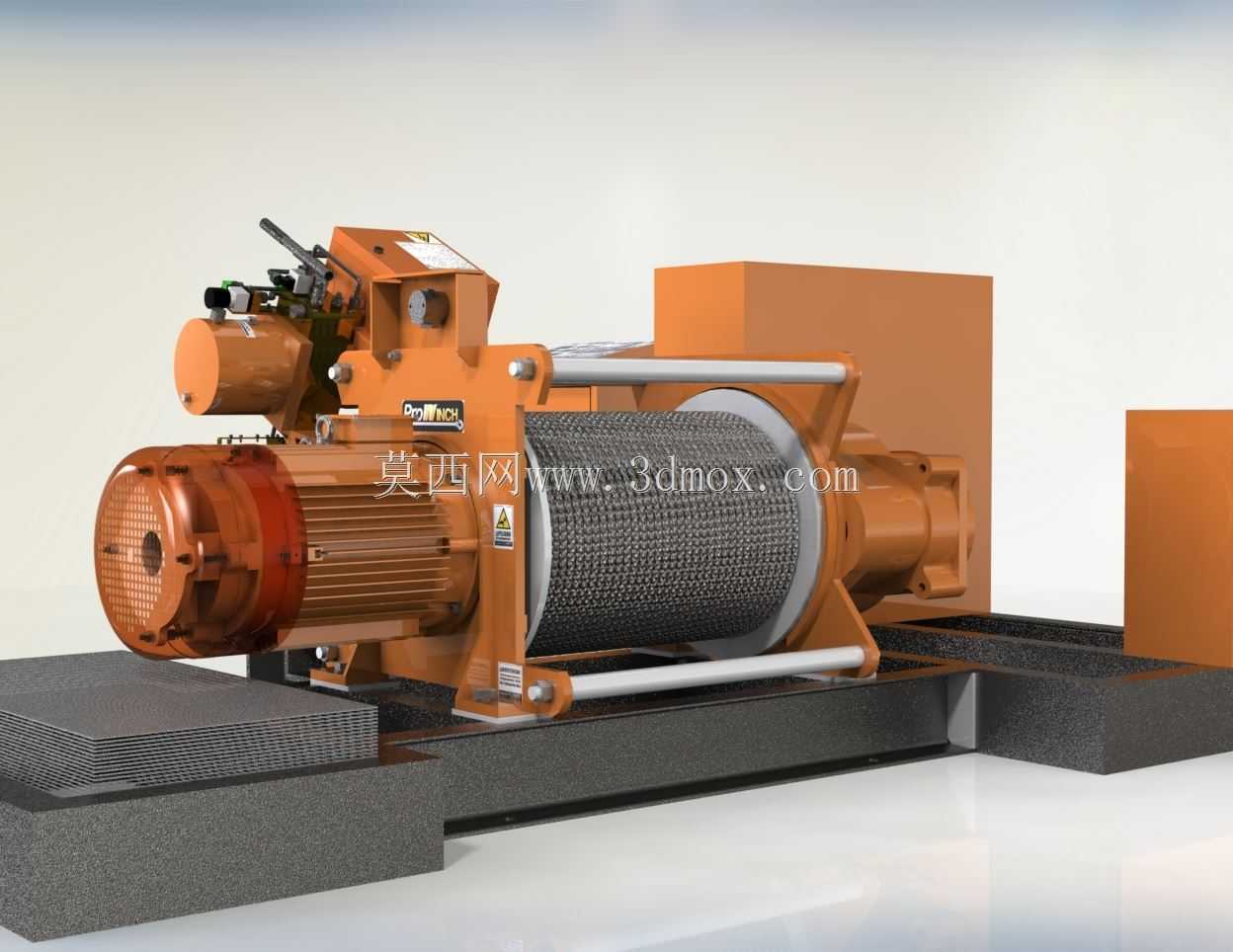

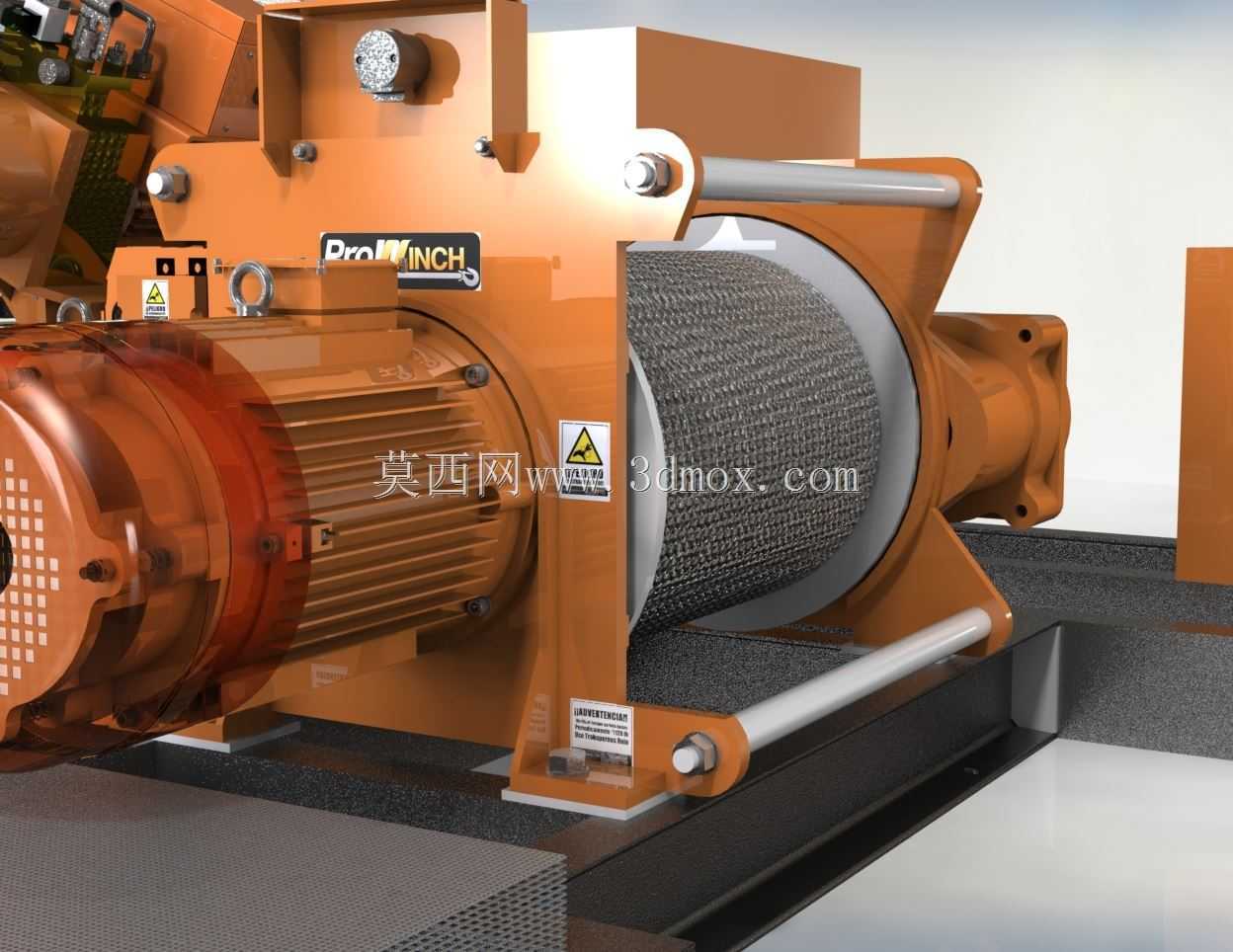

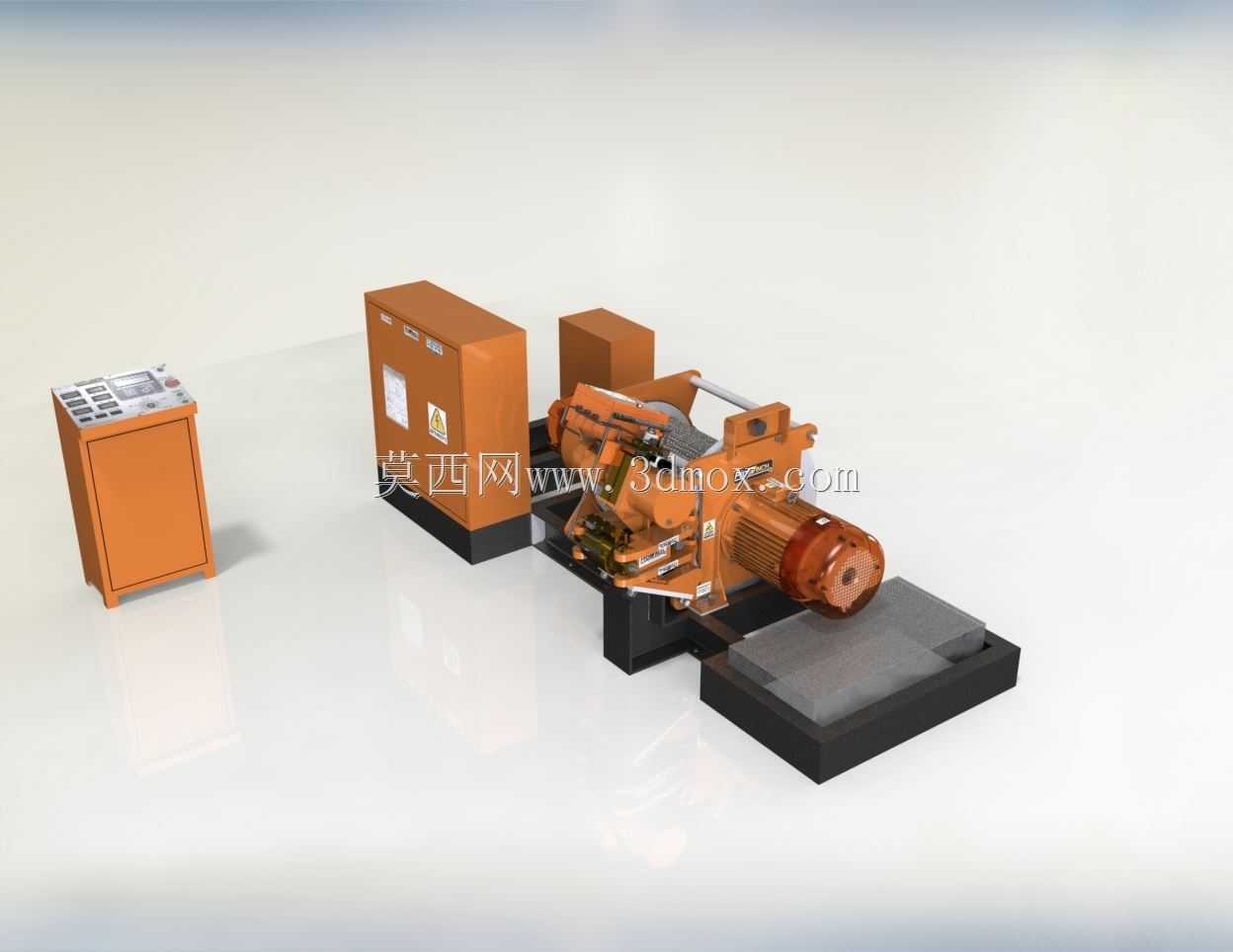

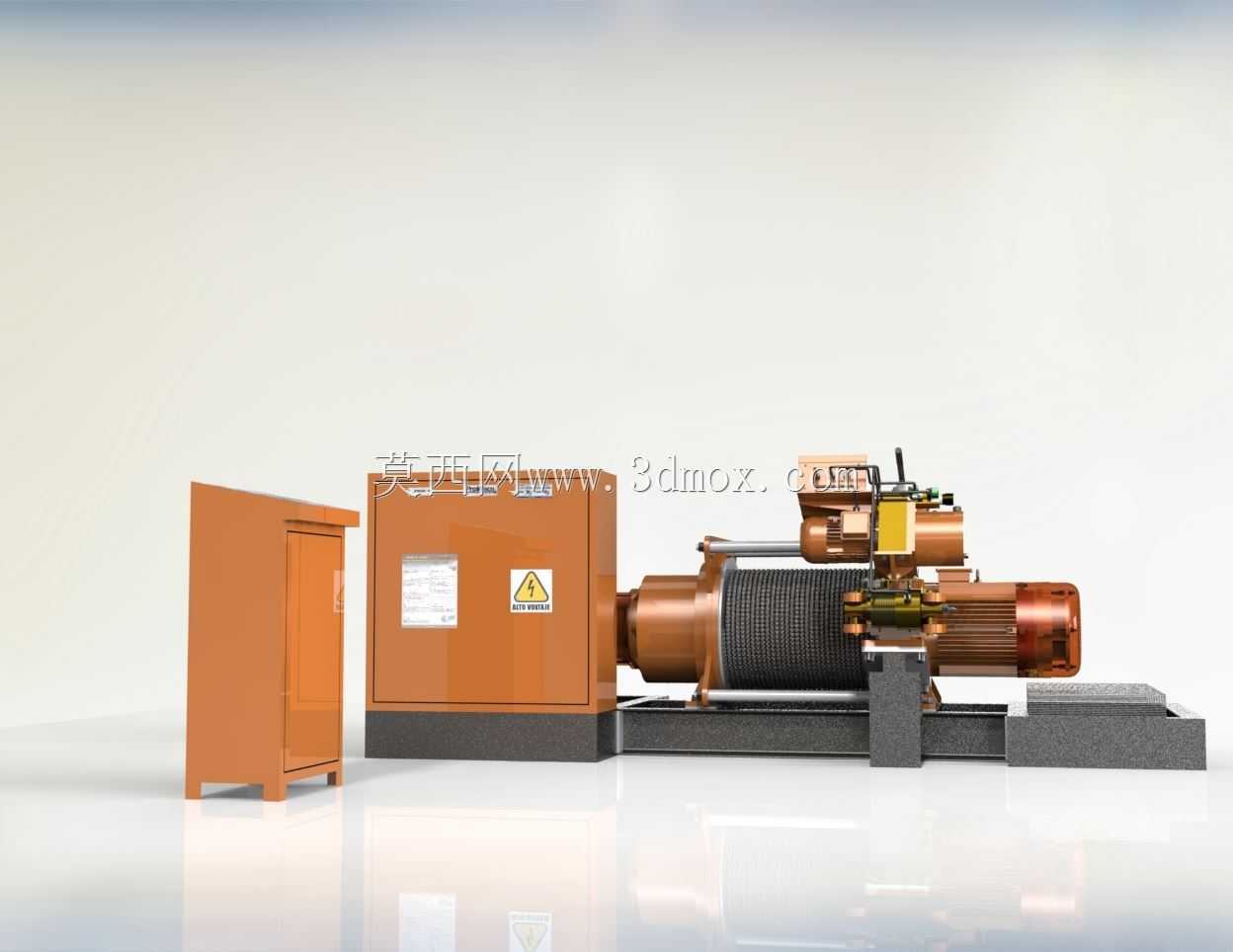

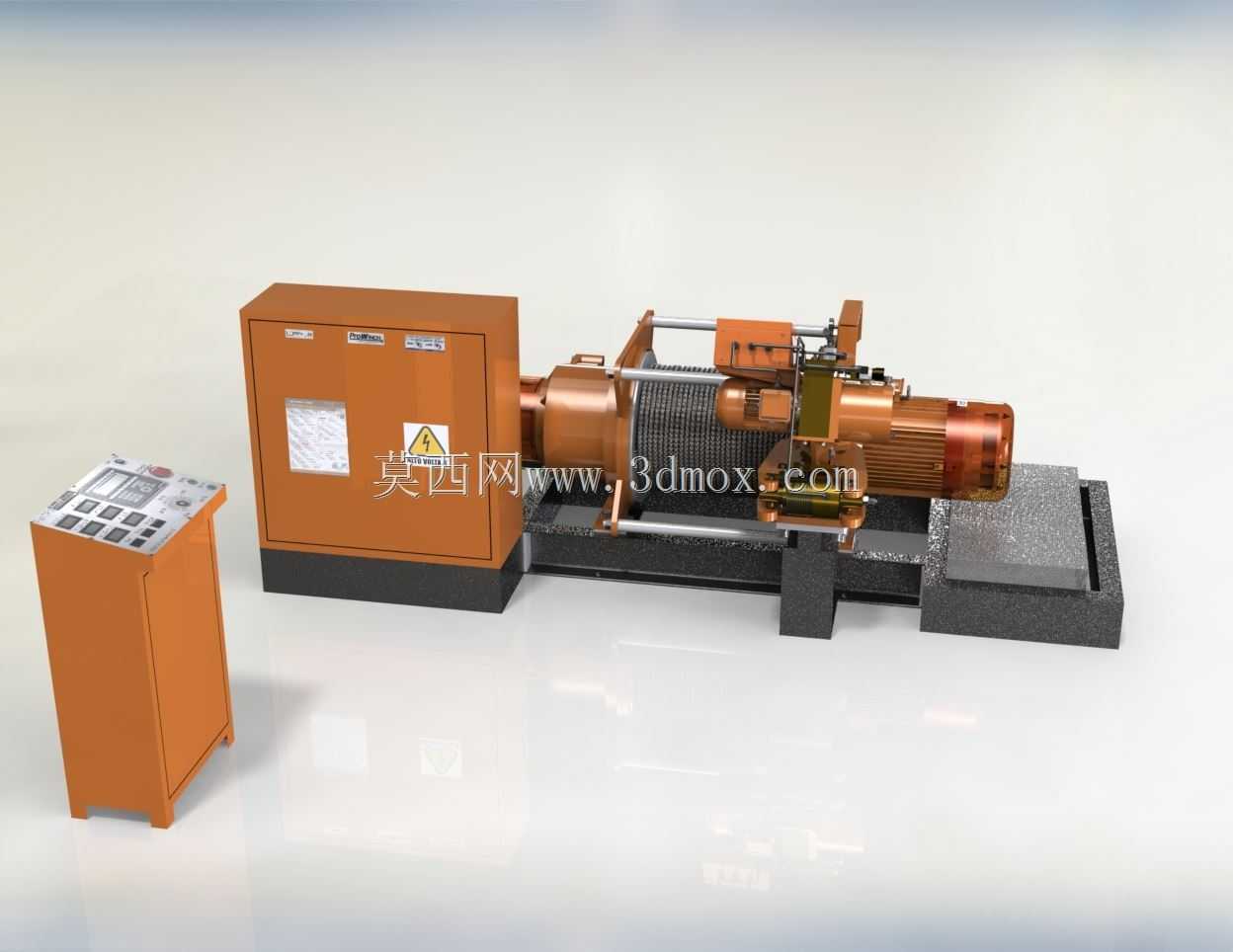

　　这套适配2.5吨载荷的绞车配套组件，主要面向小型起重、短距离物料牵引的作业场景设计，常见于小型工地的建材拖拽、厂区设备移位、轻型吊装作业的配套卷扬单元，也可适配到小型工程车辆、户外救援装备上作为牵引动力单元使用。整套组件的设计围绕额定2.5吨的静载荷、1.8吨的持续动载荷做结构校核，没有冗余的多余结构，所有安装位都匹配市面主流小型绞车的基座接口，不需要额外做转接件加工就能完成替换装配。从结构布局来看，动力端采用卧式安装的驱动单元直连减速机构，省去了中间传动的联轴器冗余结构，能有效减少传动过程中的功率损耗，卷筒部分采用加厚筒壁设计，绳槽的排布间距匹配12mm直径的钢丝绳，单层容绳量可以达到65米，多层缠绕时最大容绳量不超过120米，

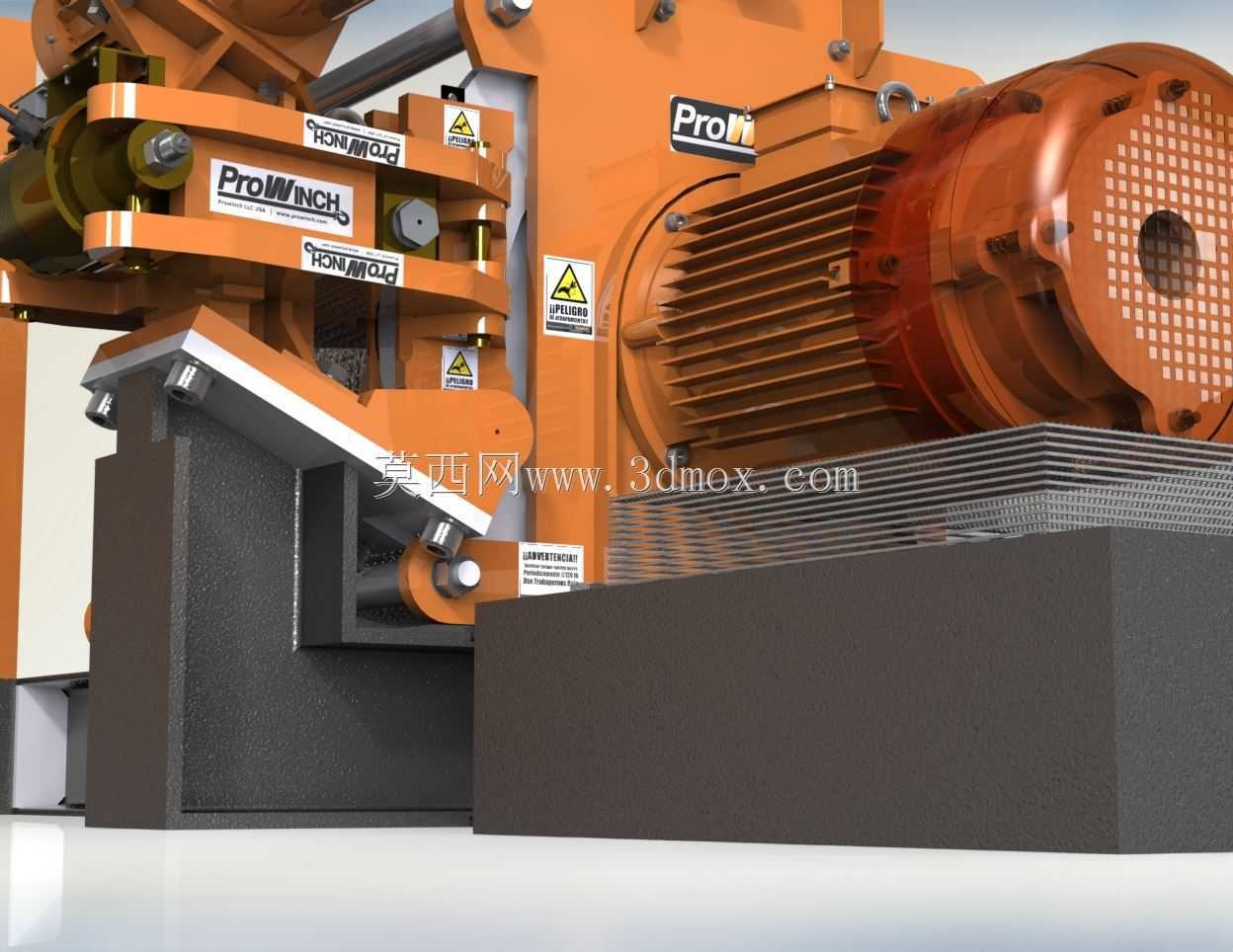

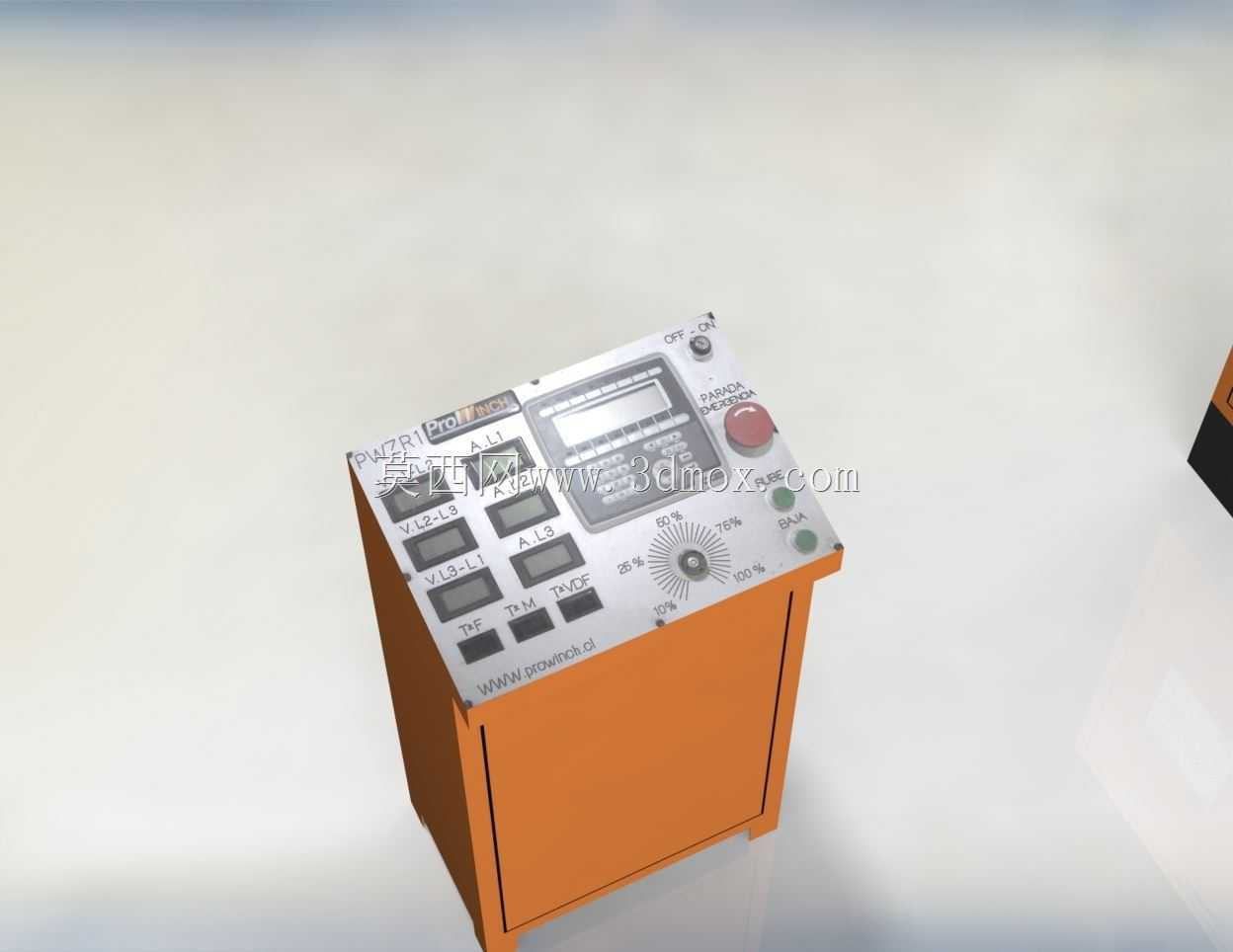

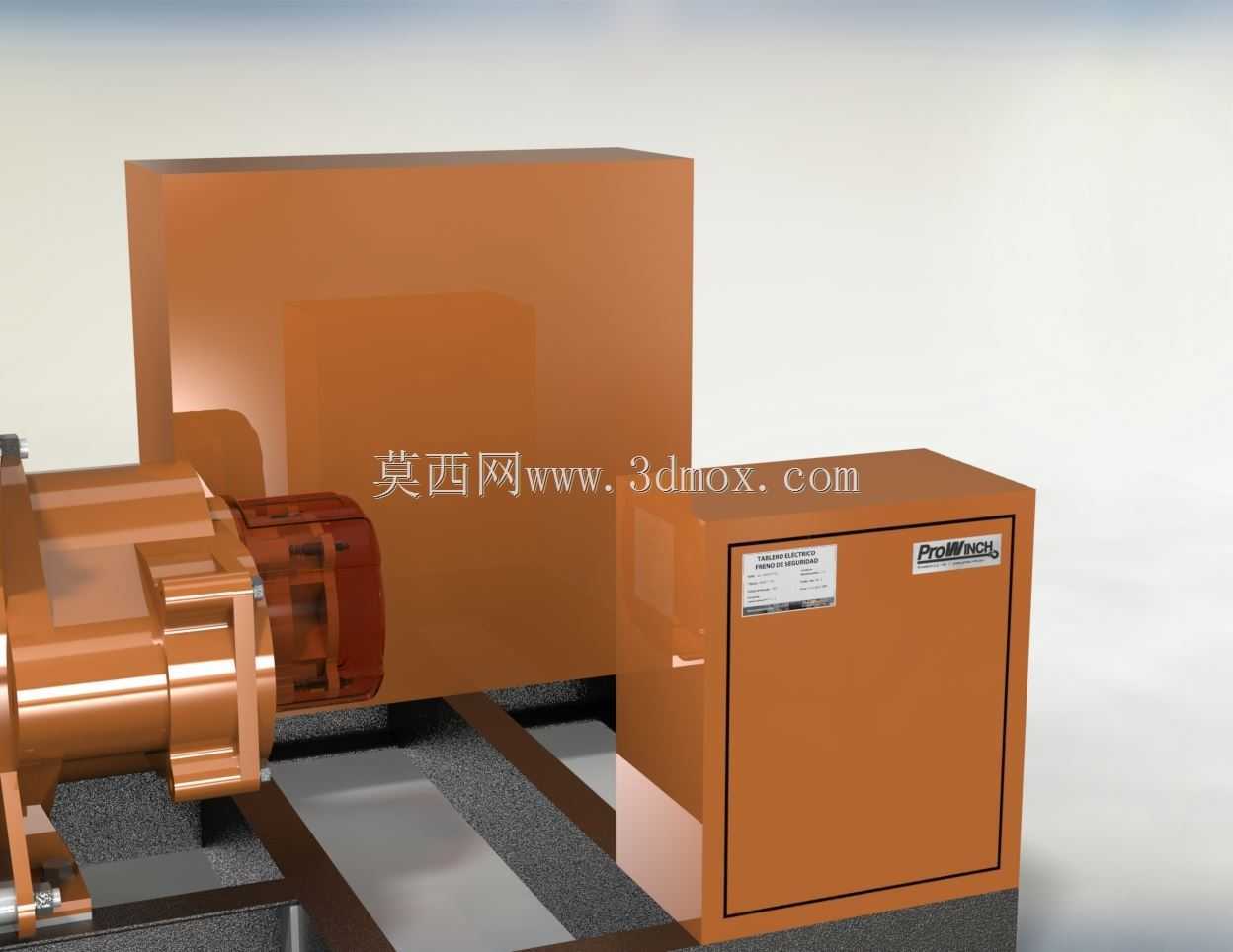

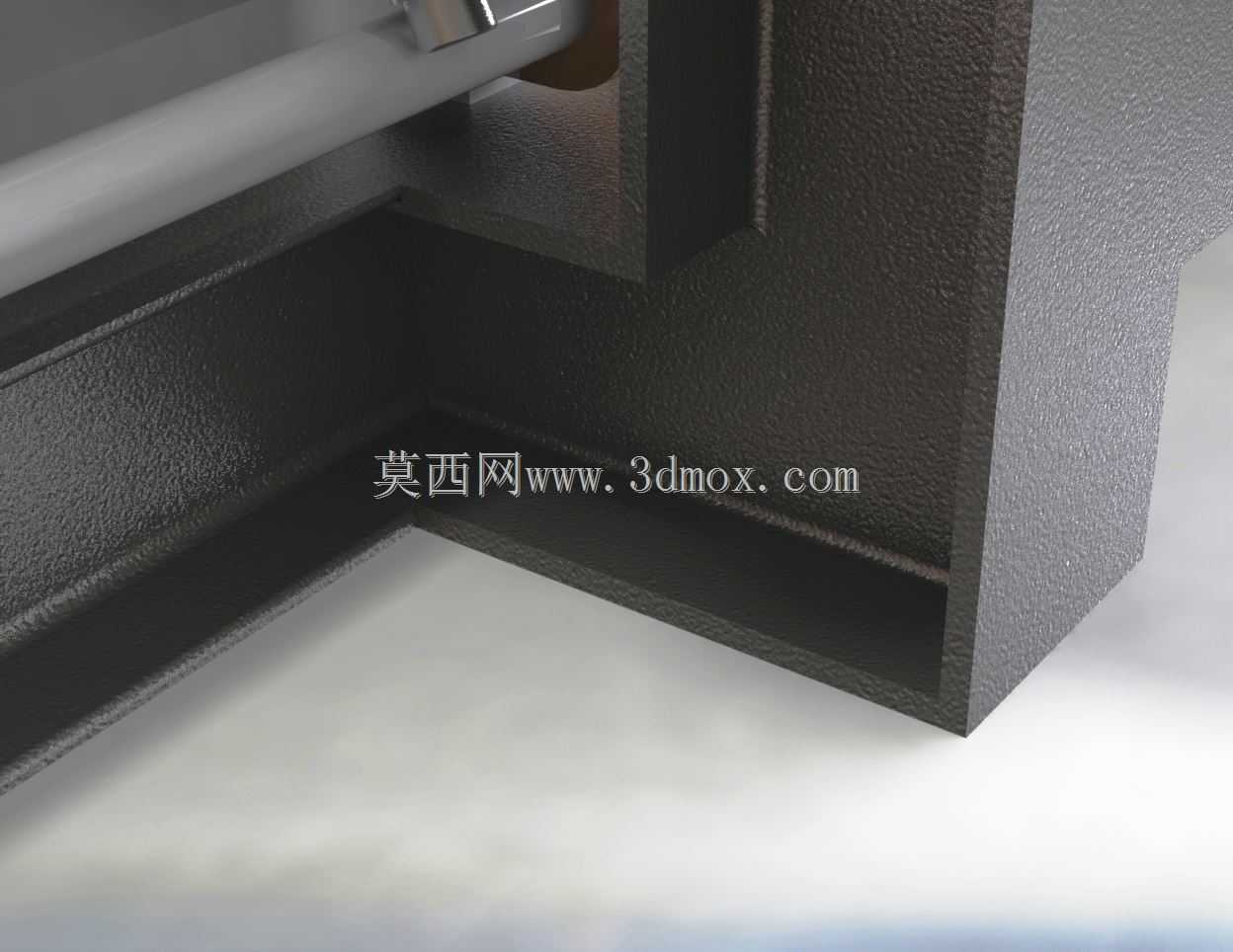

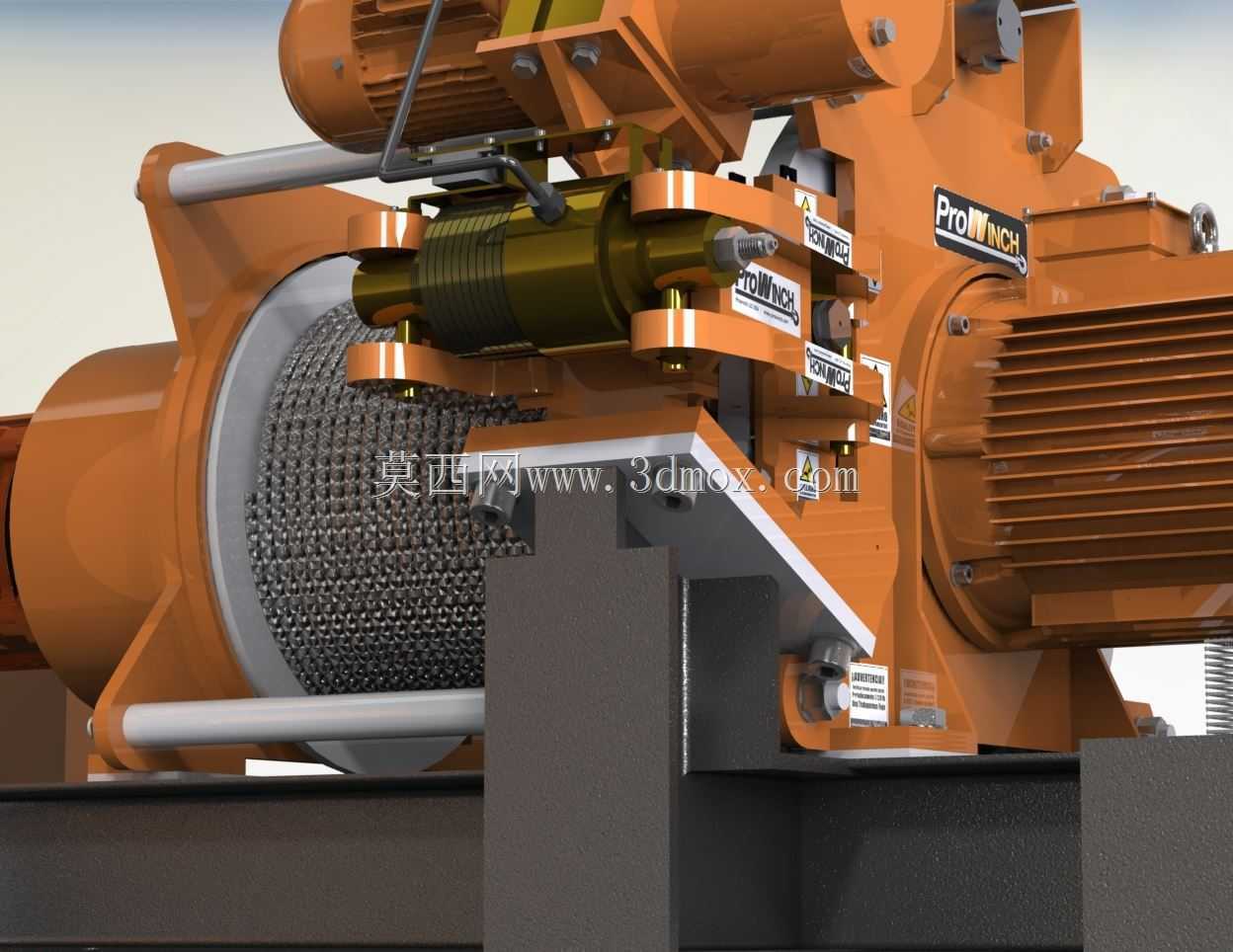

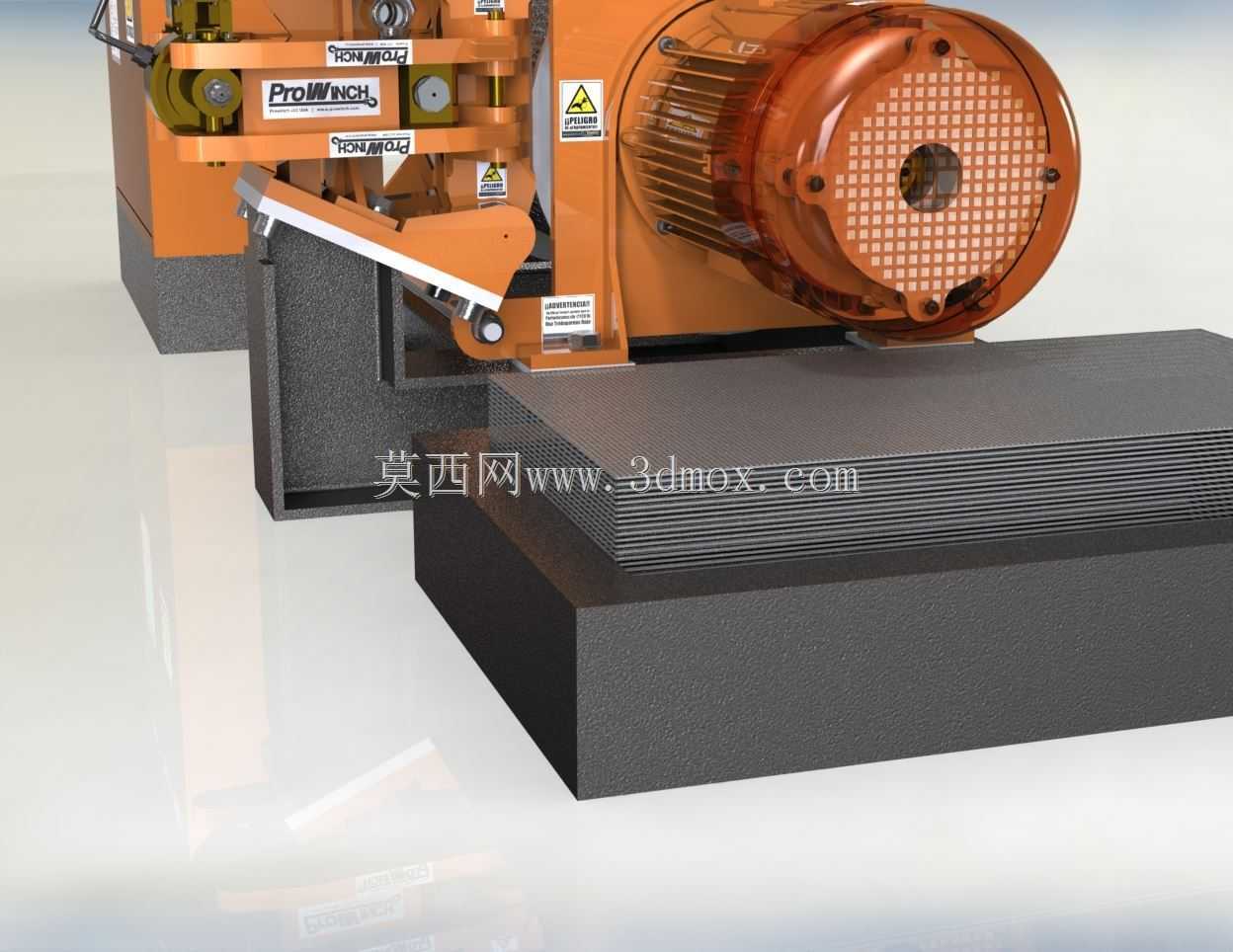

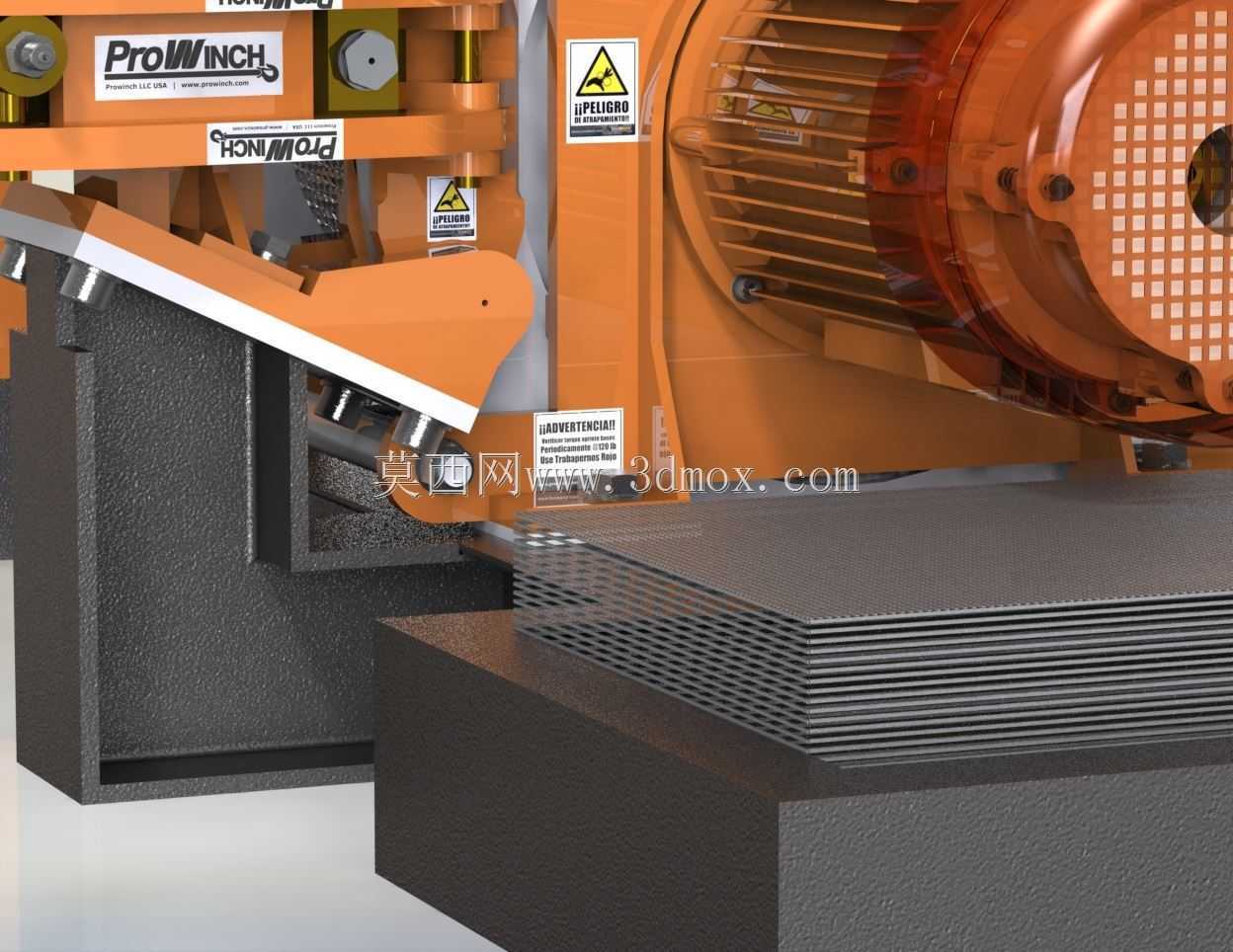

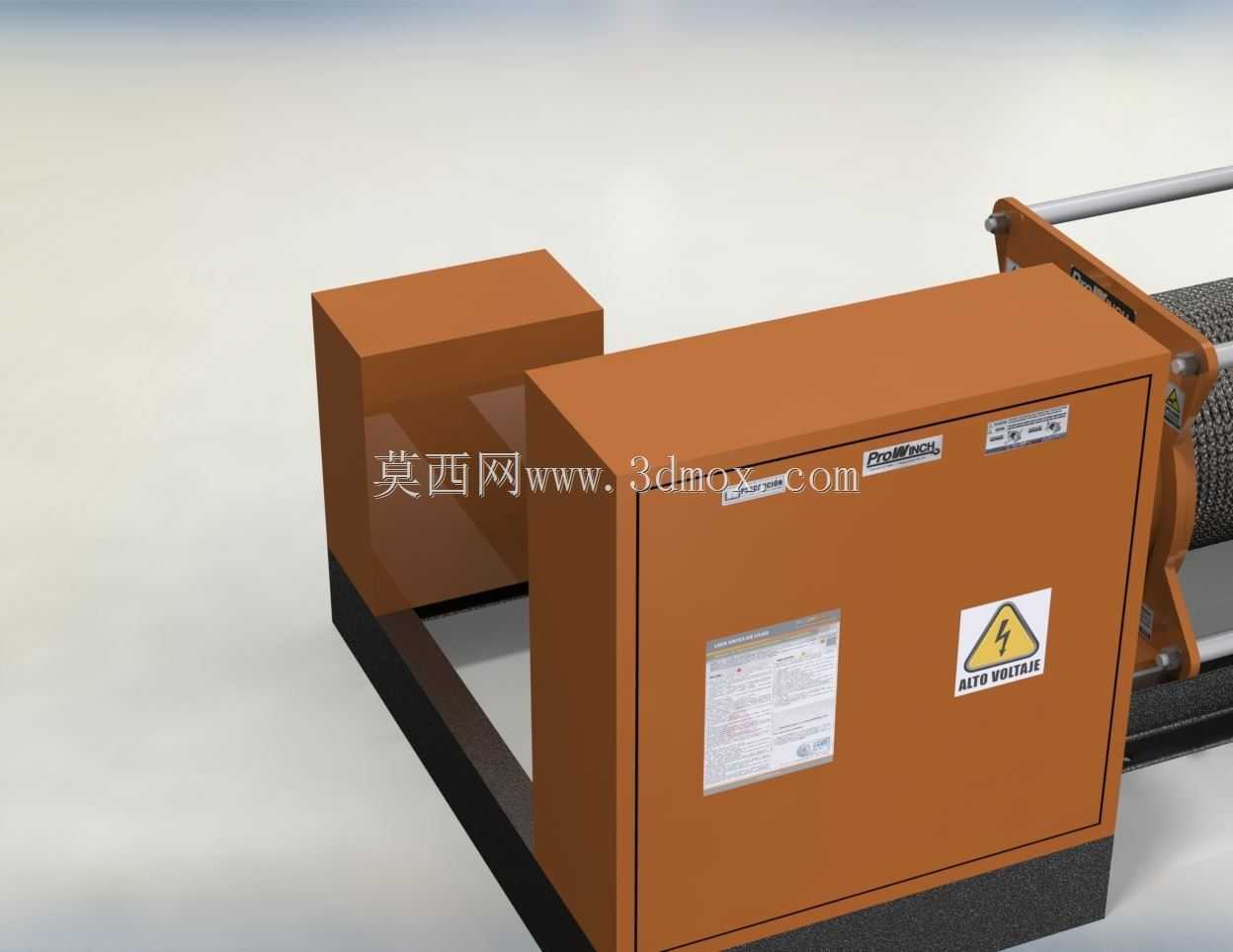

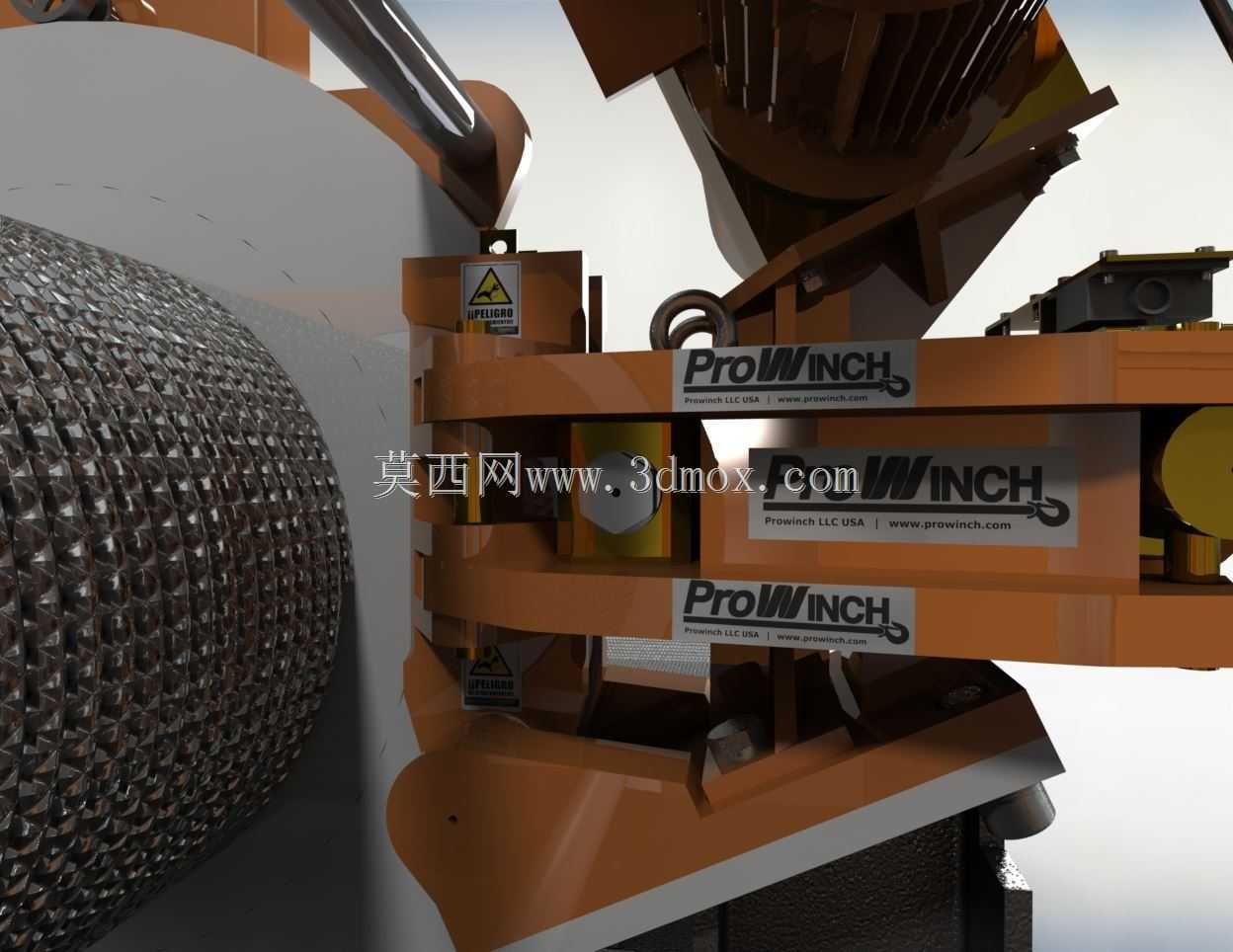

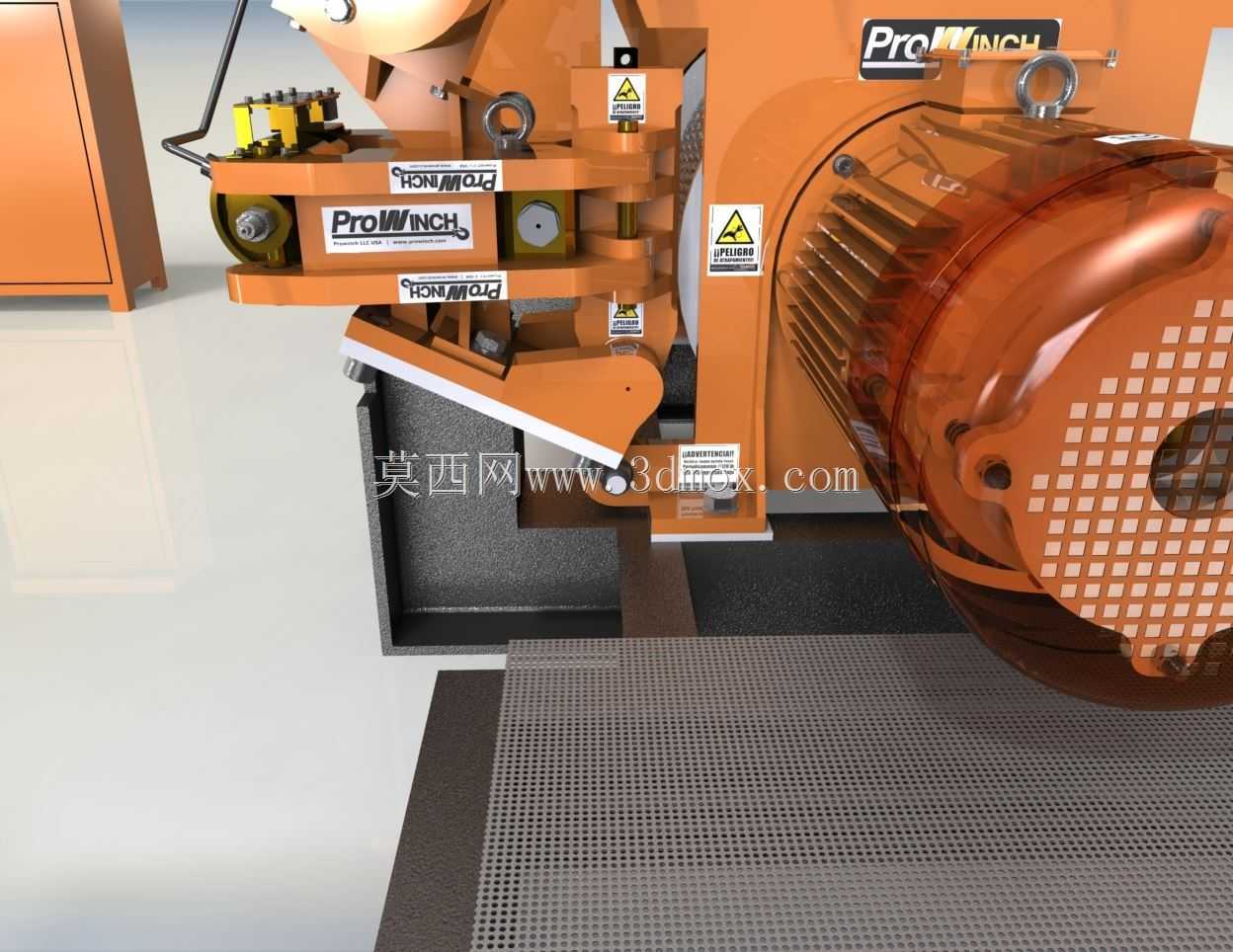

　　避免钢丝绳多层缠绕时出现乱绳、咬绳的问题。两侧的机架支座采用箱型焊接结构，安装孔位的同轴度公差控制在0.1mm以内，保证卷筒转动时不会出现偏磨、轴承受力不均的情况，电控柜体的安装位预留了标准的电气元件安装槽，既可以配套变频控制单元，也能直接装常规的接触器正反转控制回路，适配不同的成本配置需求。设计过程中优先考虑了现场安装的便捷性，整套组件的基座底部预留了四个M20的地脚螺栓安装孔，横向孔距为820mm，纵向孔距为450mm，安装基面的平面度要求不超过0.2mm，不管是固定在混凝土基座上，还是搭载到移动设备的底盘上，都能快速定位找正。卷筒侧边的制动单元采用常闭式结构，断电状态下自动锁止，避免载荷下坠的风险，

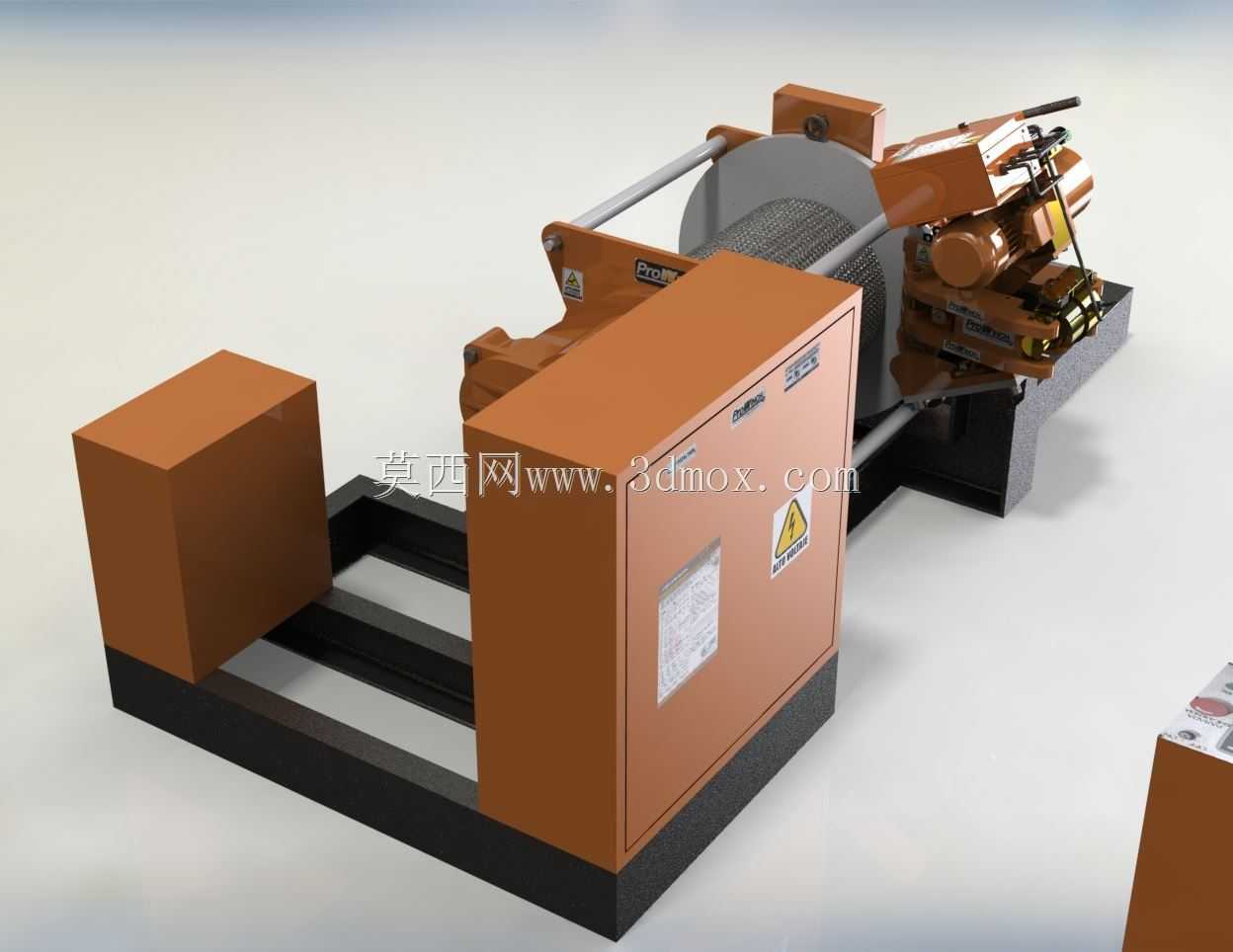

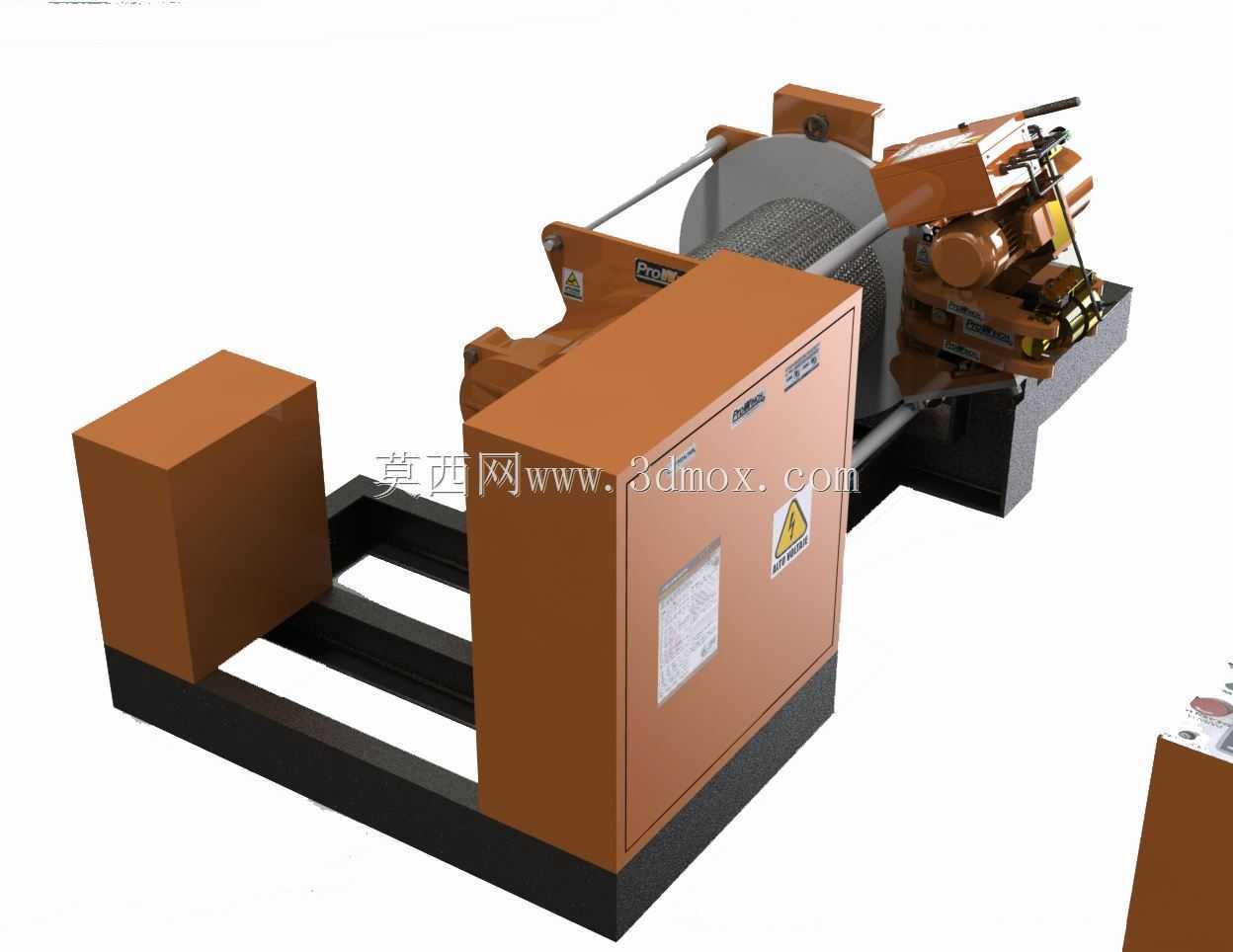

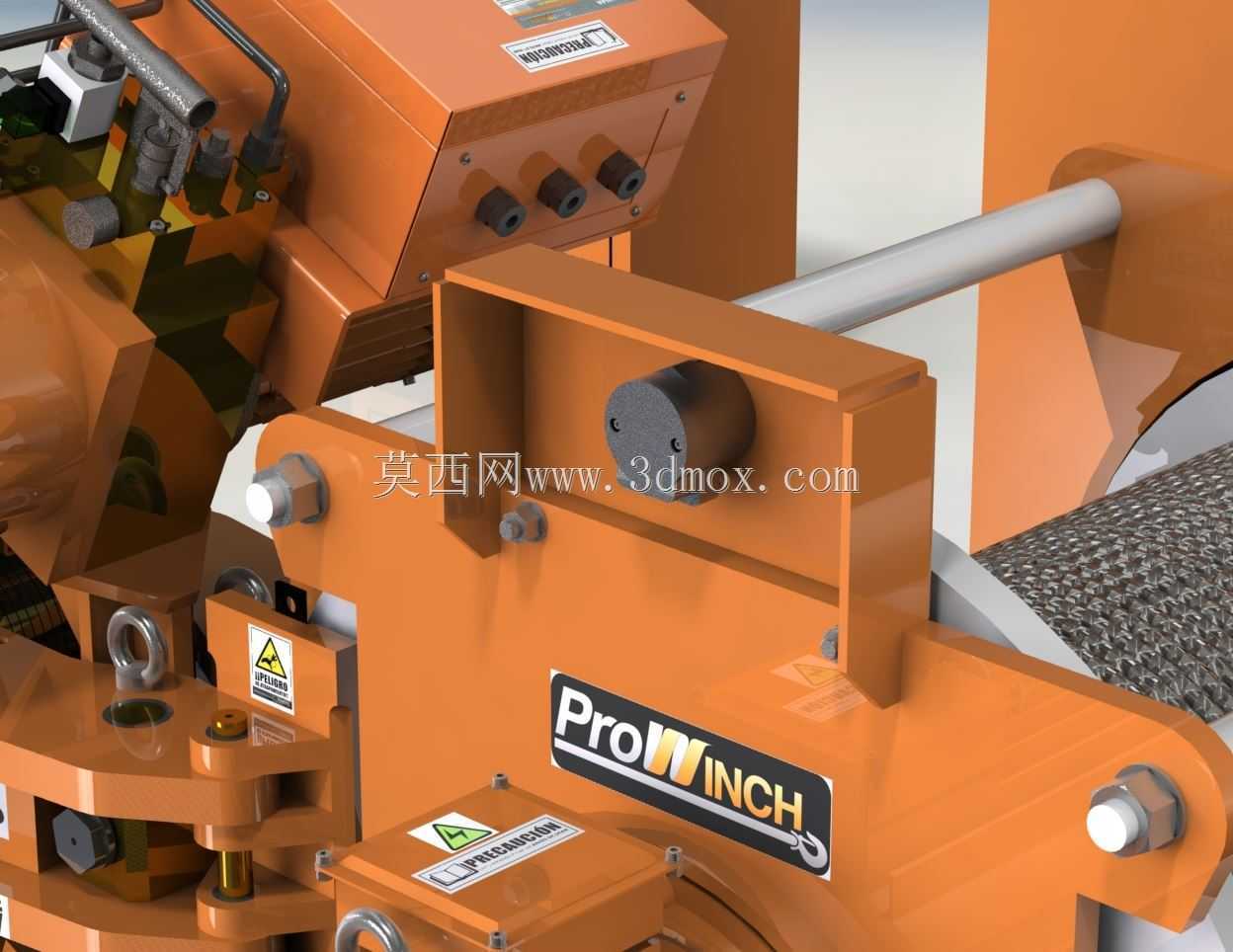

　　制动片的磨损间隙调整位设计在机架外侧，不需要拆解设备外壳就能完成间隙调整，日常维护的操作空间预留充足。考虑到户外作业的使用场景，所有外露的结构件都做了抛丸除锈后喷橘纹防护漆的处理，接线口的位置预留了防水格兰头的安装位，能满足小雨天气下的户外作业防护要求，不会因为雨水溅入导致电气故障。整套组件的外形轮廓控制在长1350mm、宽720mm、高860mm的范围内，最大回转半径没有超出基座的边界尺寸，安装时不需要额外预留周边的避让空间，在狭小的作业场地内也能完成布置。传动部分的轴承选用密封型深沟球轴承配合圆锥滚子轴承的组合，既能承受卷筒转动时的径向力，也能承载钢丝绳牵引时产生的轴向窜动力，轴承座的位置设计了注油嘴，

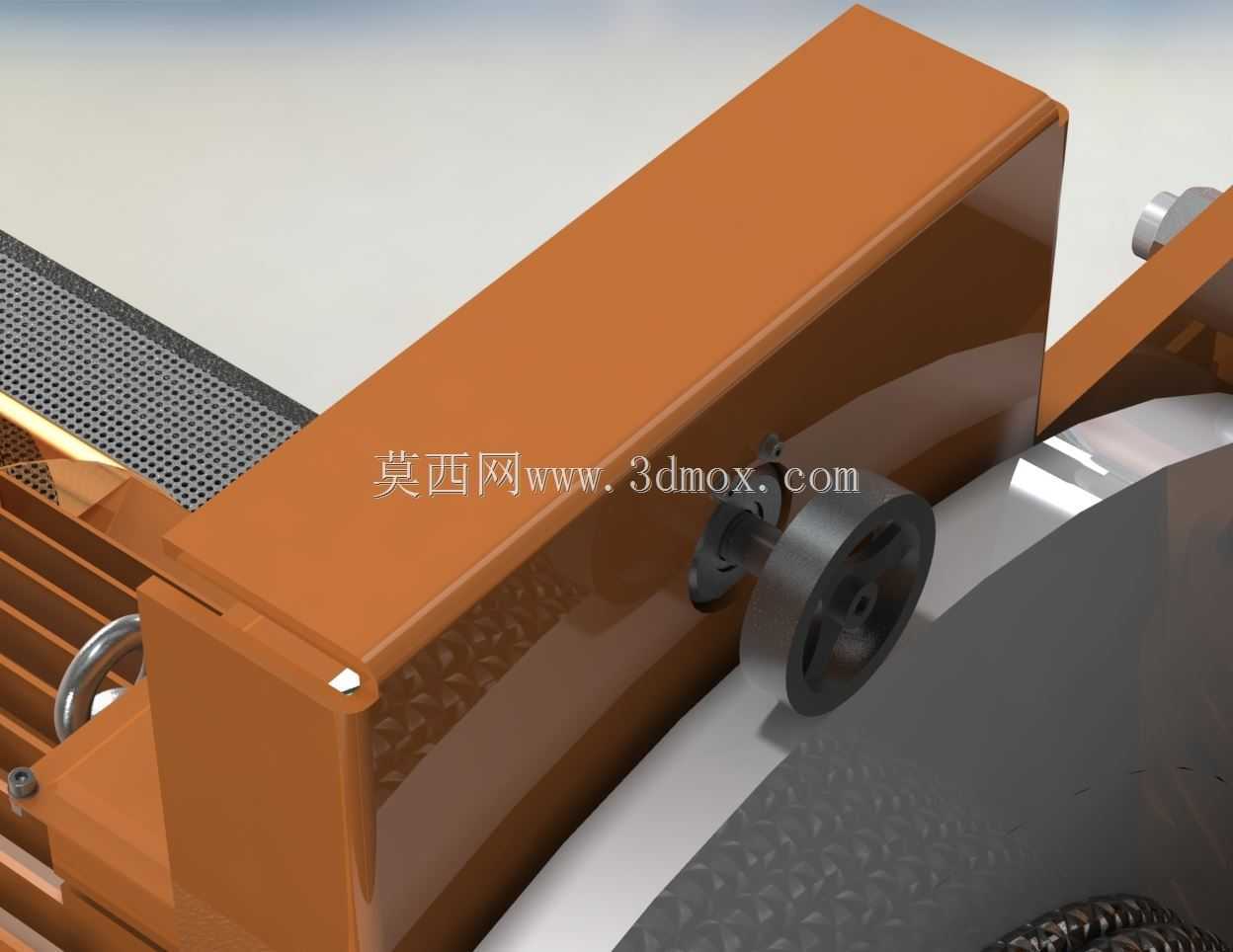

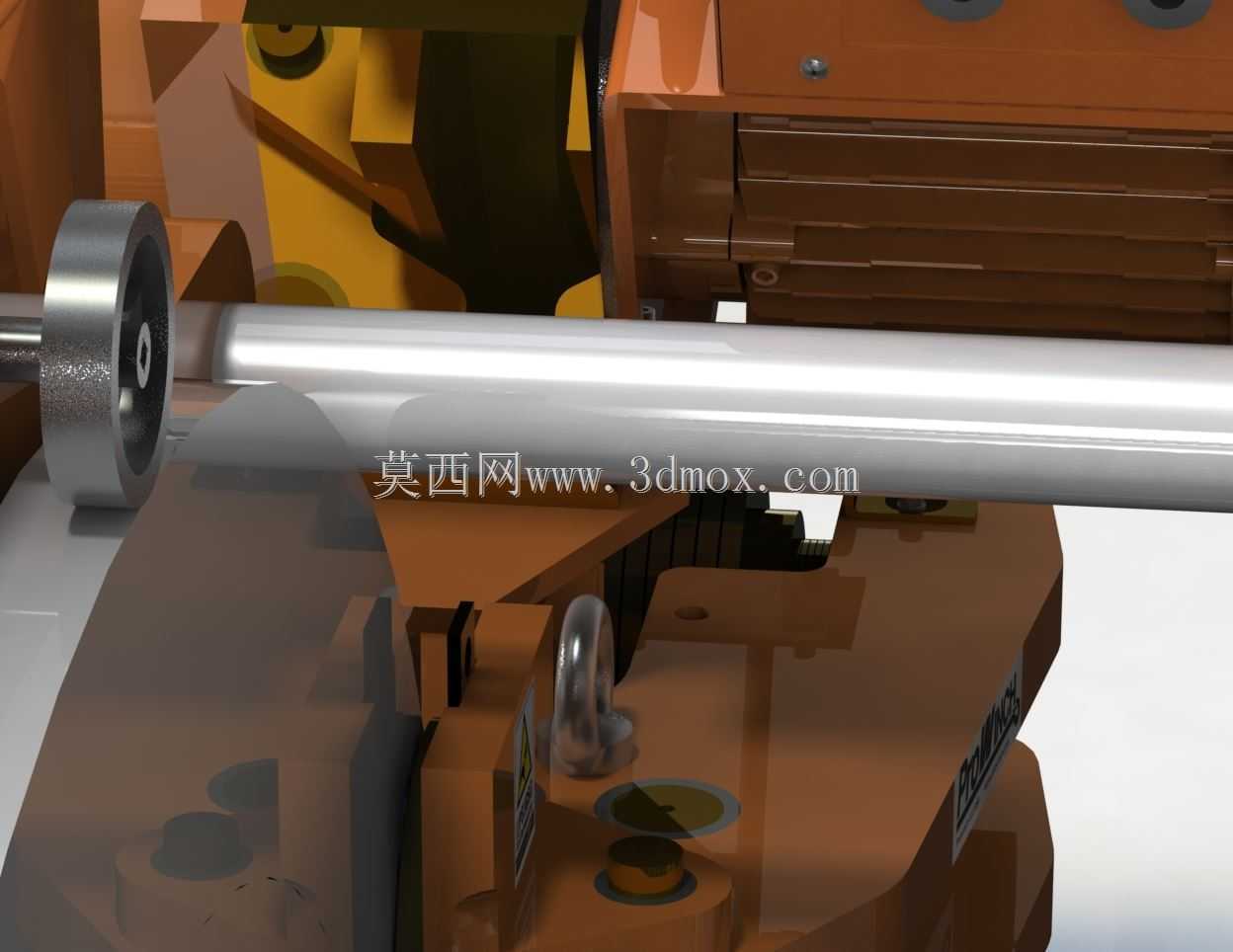

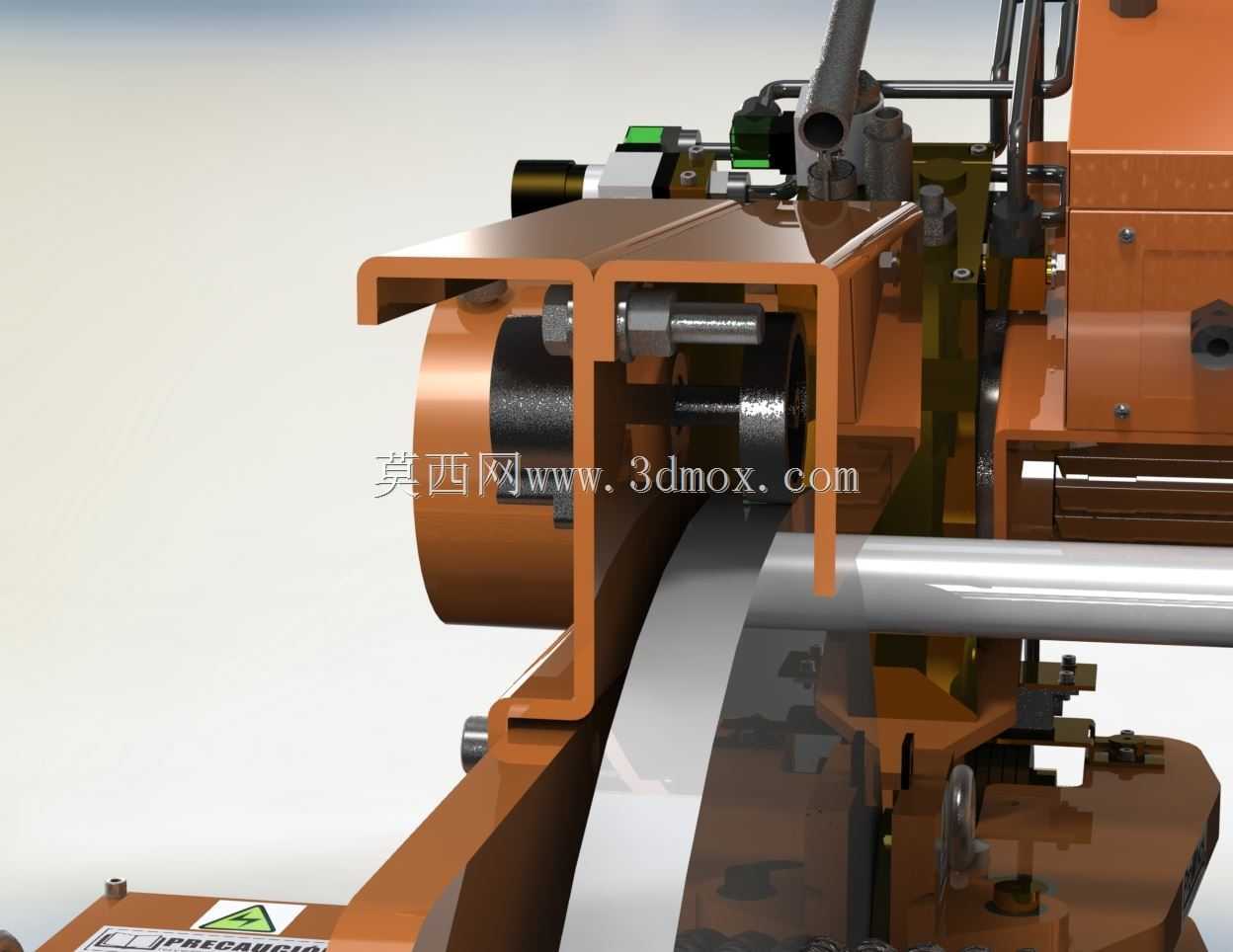

　　日常保养时可以直接在外部加注润滑脂，不需要拆解端盖。绳端的固定位采用楔形块锁紧结构，钢丝绳穿入后不需要额外做绳卡固定，靠楔形块的自锁力就能牢牢锁紧绳头，避免牵引过程中绳头滑脱的风险。导向辊的安装位在卷筒出绳侧的正前方，辊子表面做了淬火处理，硬度达到HRC45以上，钢丝绳长期摩擦也不会出现明显的沟槽磨损，导向辊的两端采用自润滑轴套，不需要频繁加注润滑油也能长期顺畅转动。整套结构的受力点都做了有限元校核，在额定1.25倍过载的测试工况下，最大应力集中点出现在机架与基座的焊接位置，应力值远低于材料的屈服强度，不会出现结构变形或者开裂的问题，日常使用时只要按照额定载荷范围作业，结构强度完全可以满足长期使用的需求。
