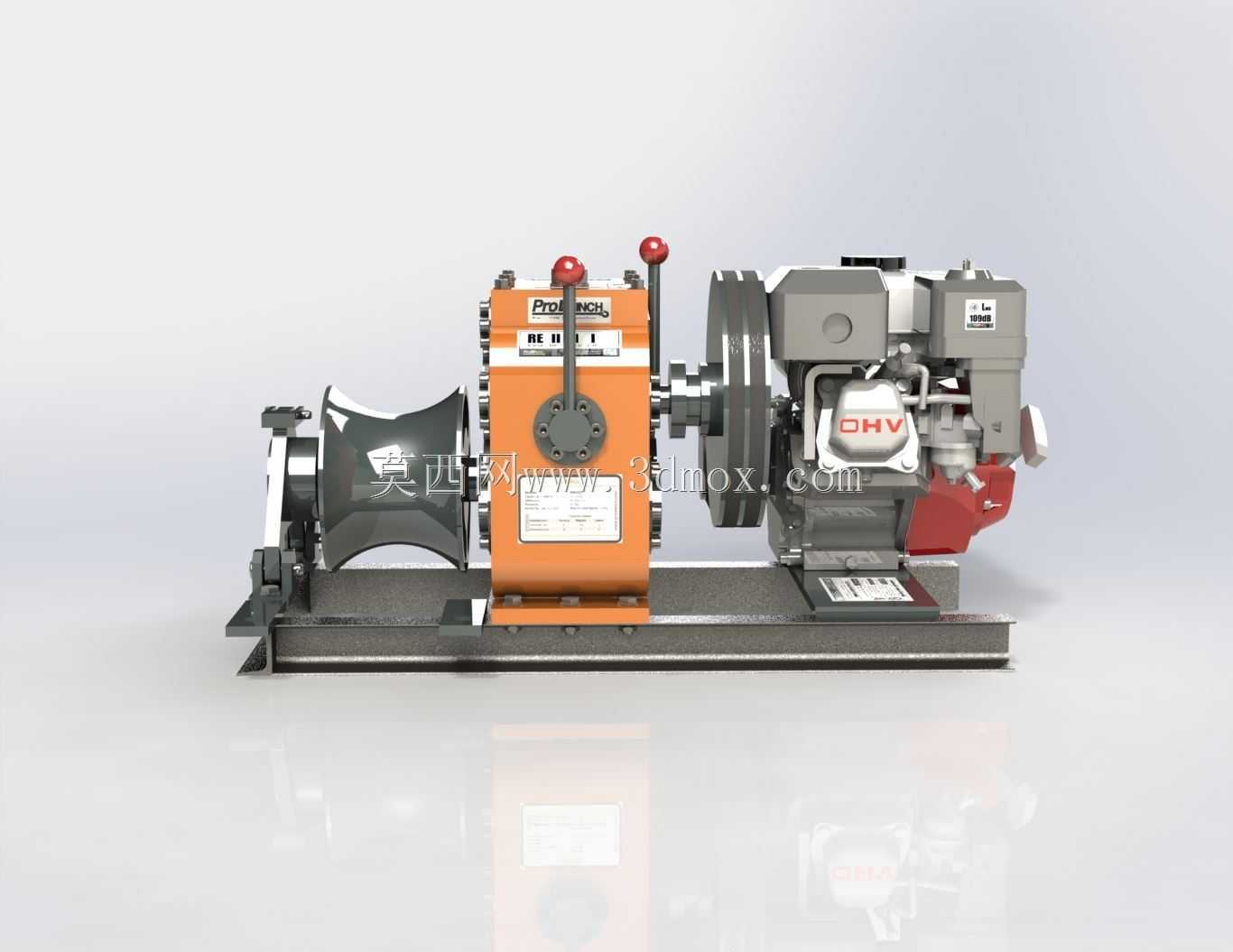

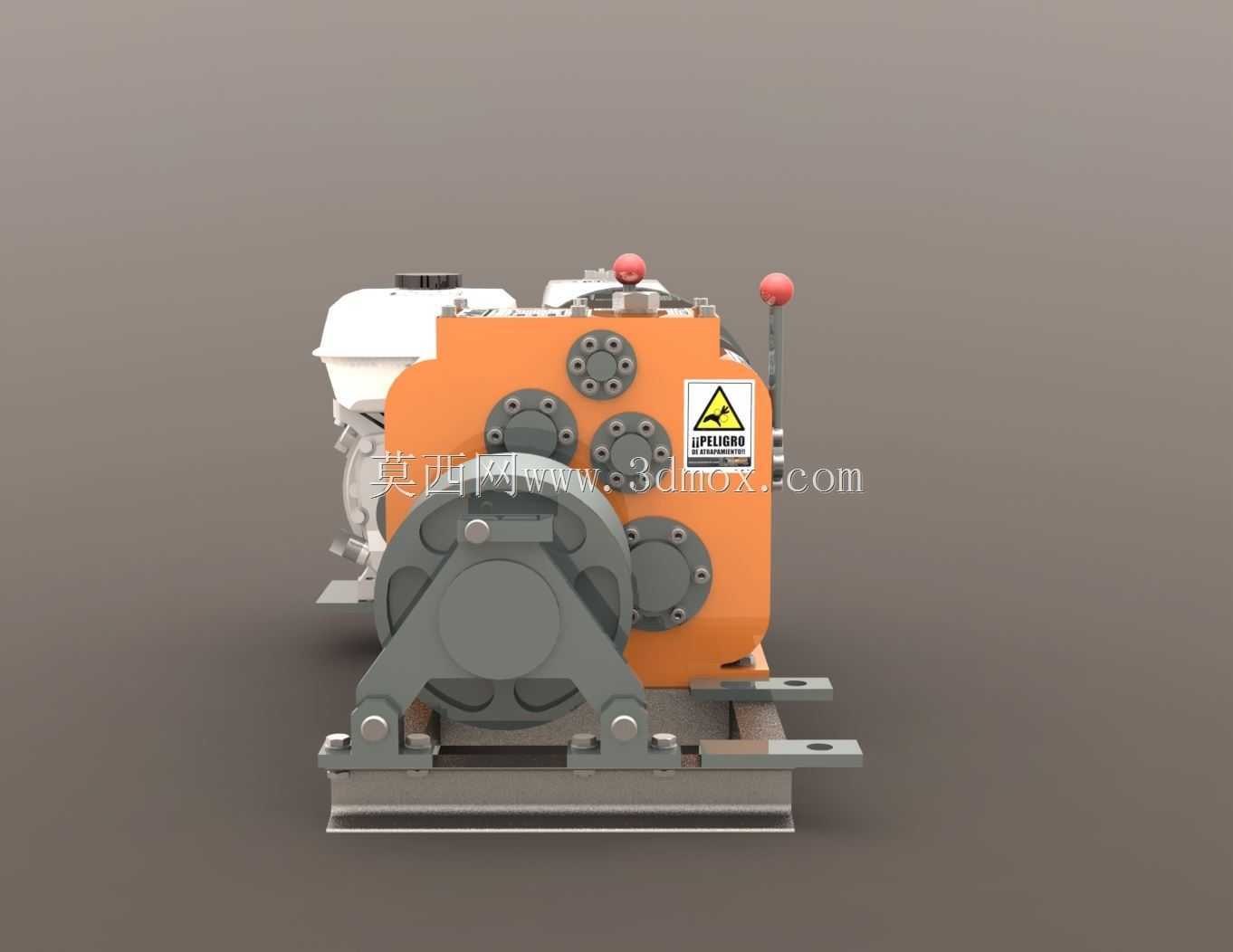

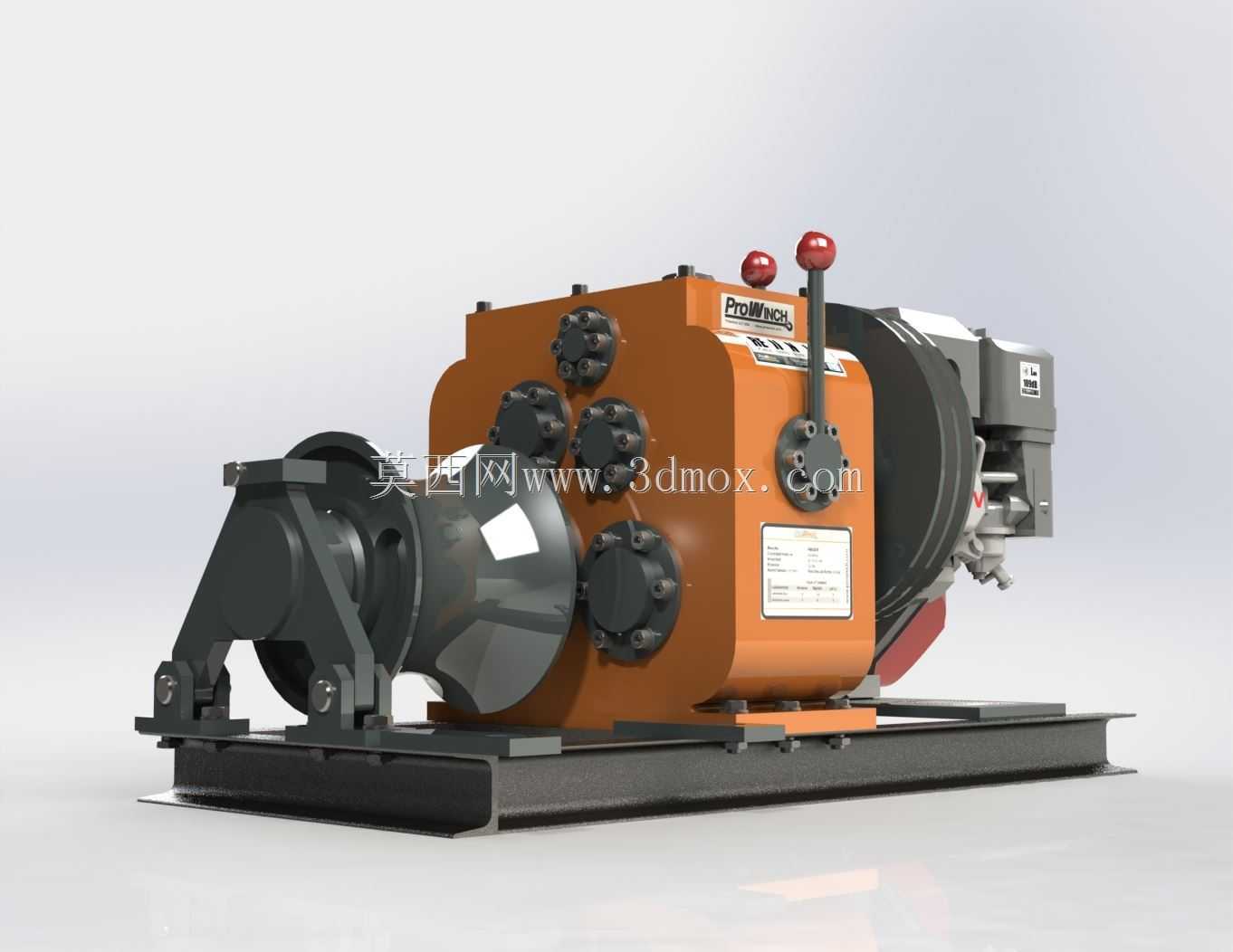

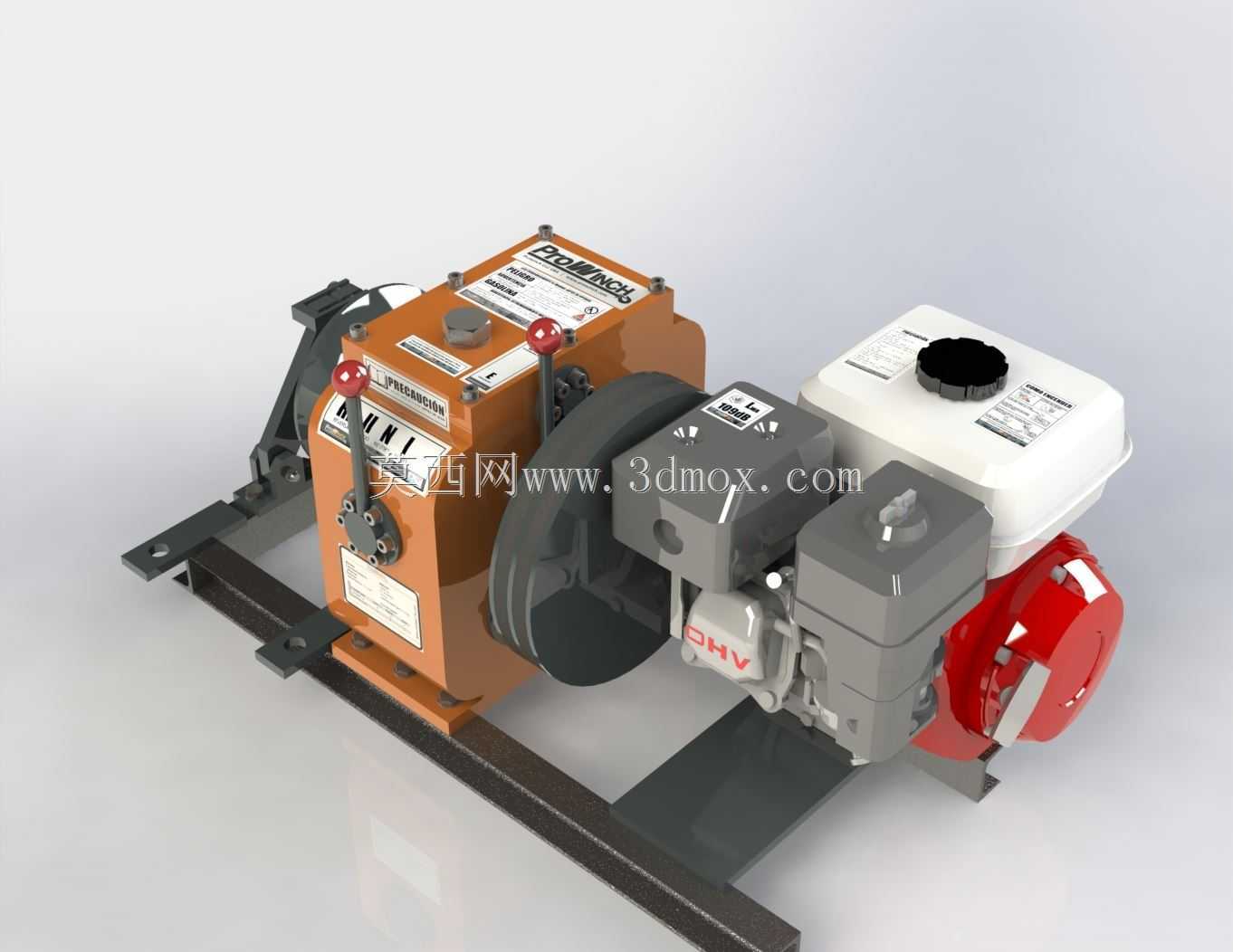

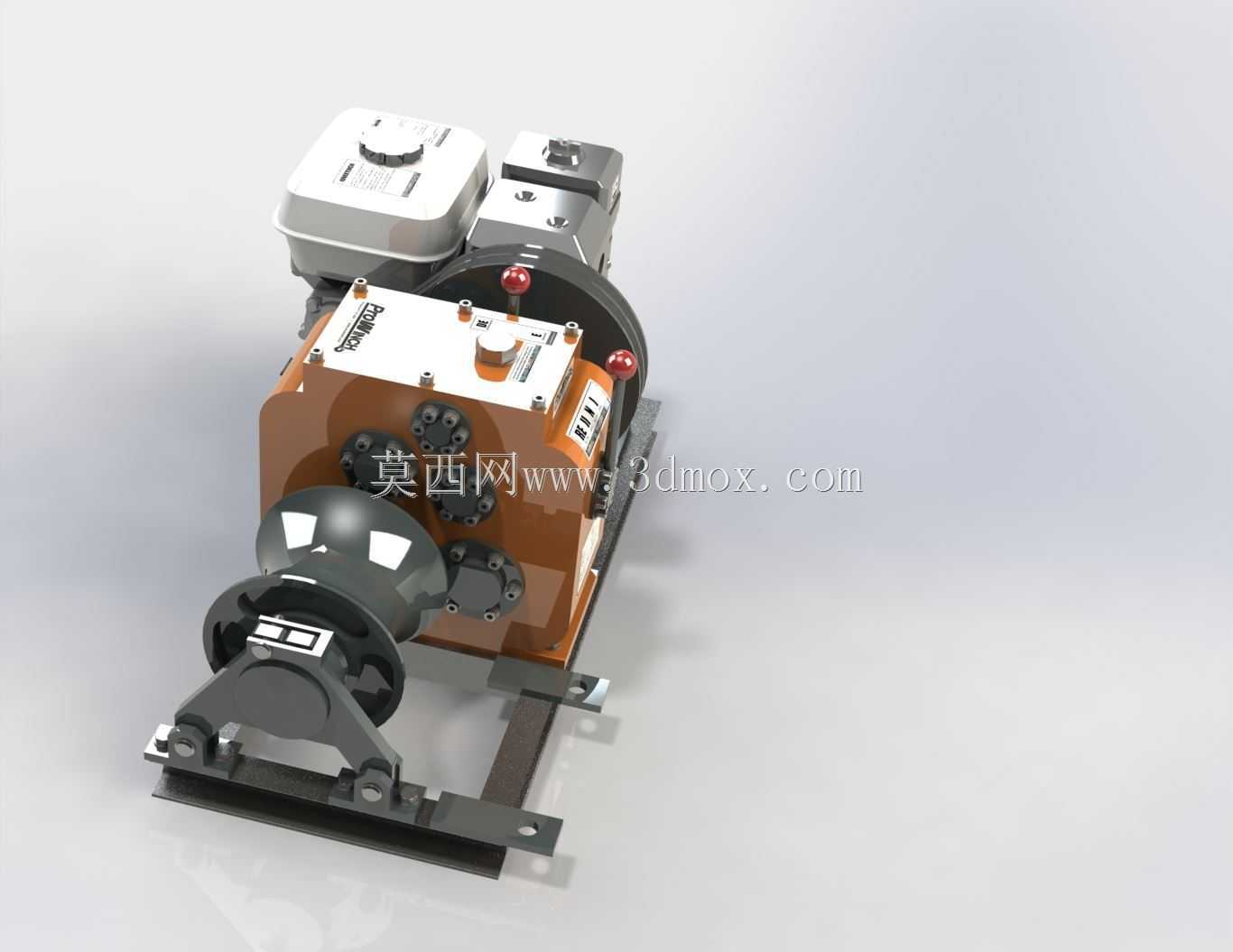

卡布雷斯坦3吨汽油机驱动拖车绞车结构

　　这款牵引绞车主要适配越野救援、工程场地短途移位、林区集材、户外施工无外接电源场景下的重载牵引作业，可直接挂载于拖车底盘预留安装位，依靠自带的3吨级汽油机提供动力输出，无需依赖现场供电网络，在无电网覆盖的野外作业场景下能独立完成拖拽、起升、张紧类作业。从结构设计逻辑来看，整套机构采用集成化布局，动力单元、减速机构、卷筒、制动组件全部整合在同一焊接底座上，底座预留的安装孔位完全匹配通用拖车的底盘纵梁间距，现场安装时无需额外做支架改制，直接通过螺栓紧固即可完成挂载，安装边界控制在紧凑范围内，不会超出拖车两侧的外廓限界，也不会干涉拖车原有转向、悬挂部件的运动行程。卷筒部分采用大直径绳槽设计，适配常规直径的镀锌钢丝绳，绳槽的导程经过反复校核，

　　钢丝绳多层缠绕时不会出现乱绳、咬绳问题，卷筒两侧的挡边高度满足满绳状态下的防脱要求，即使在大角度斜拉作业时，钢丝绳也不会从卷筒侧边脱出。减速机构采用多级齿轮减速结构，将汽油机的高转速低扭矩输出转化为卷筒端的低转速大扭矩，传动效率维持在较高水平，长时间连续牵引作业时不会出现过热问题，齿轮组的润滑采用封闭式油浴结构，日常维护仅需定期更换齿轮油即可，无需频繁拆解检查。制动系统集成在减速机构输入端，采用自动负载反馈式制动，当汽油机停止输出或者牵引负载超过设定阈值时，制动块会自动锁止输入轴，避免出现负载溜滑问题，即使在坡道上牵引重载时，也能保证锁止可靠，不会出现倒溜风险。动力端的汽油机与减速箱之间采用离心式离合器连接，发动机怠速状态下离合器处于分离状态，卷筒不会随发动机空转，当发动机转速提升到结合阈值后，离合器平稳结合，动力平顺传递到卷筒端，避免起步时的冲击载荷对齿轮、钢丝绳造成损伤。底座的焊接结构采用箱型梁设计，在控制整体重量的前提下保证了足够的结构刚度，即使在额定负载下承受斜向拉力，底座的变形量也控制在允许范围内，不会出现焊缝开裂、安装位错位的问题。导绳机构布置在卷筒出绳侧，采用可摆动的导绳架，能够适应不同角度的出绳方向，当牵引方向与绞车轴线存在夹角时，导绳架会自动跟随钢丝绳摆动，保证钢丝绳始终沿着绳槽切线方向进出卷筒，减少钢丝绳的偏磨，延长钢丝绳使用寿命。在实际选型适配时，需要注意安装面的平面度要求，

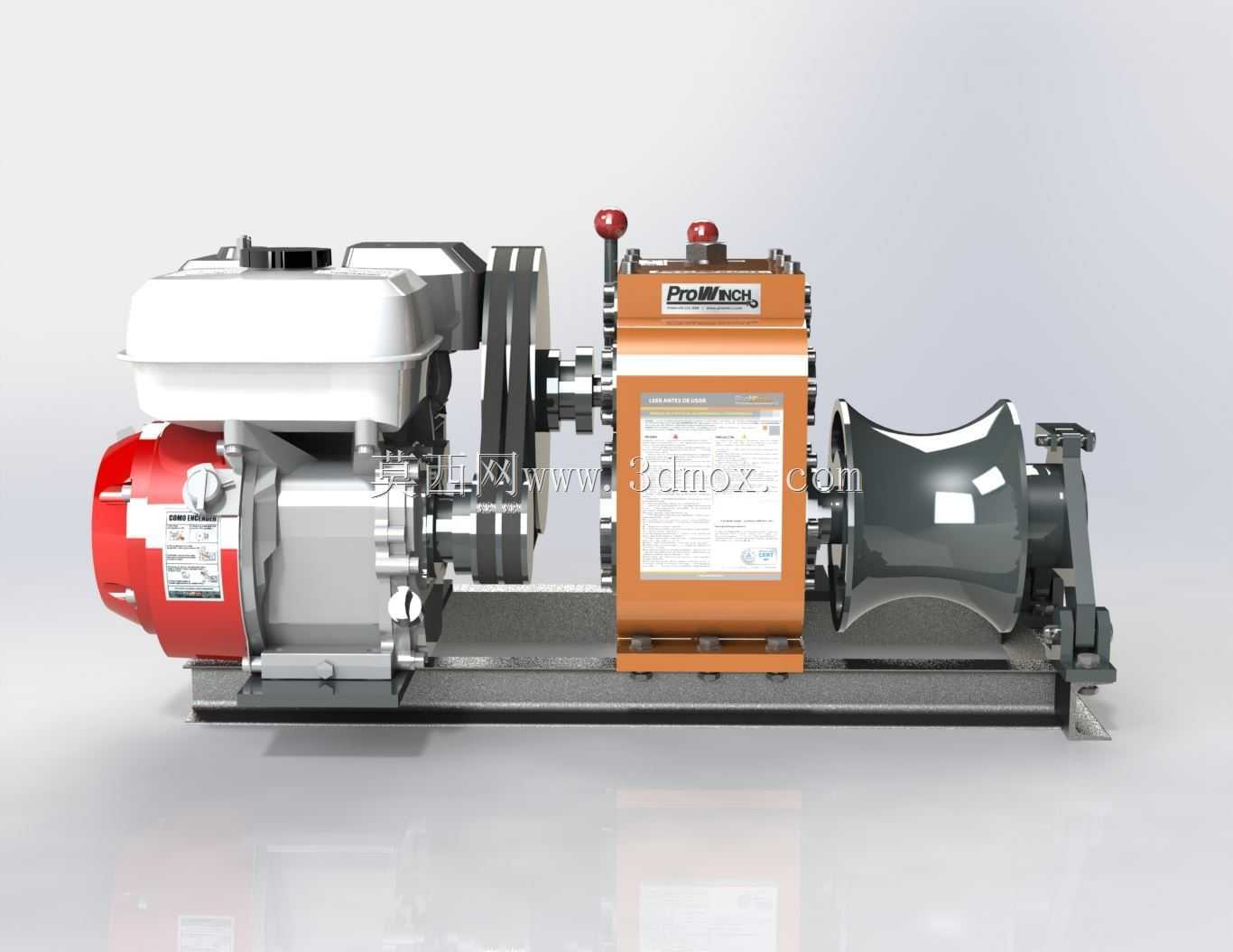

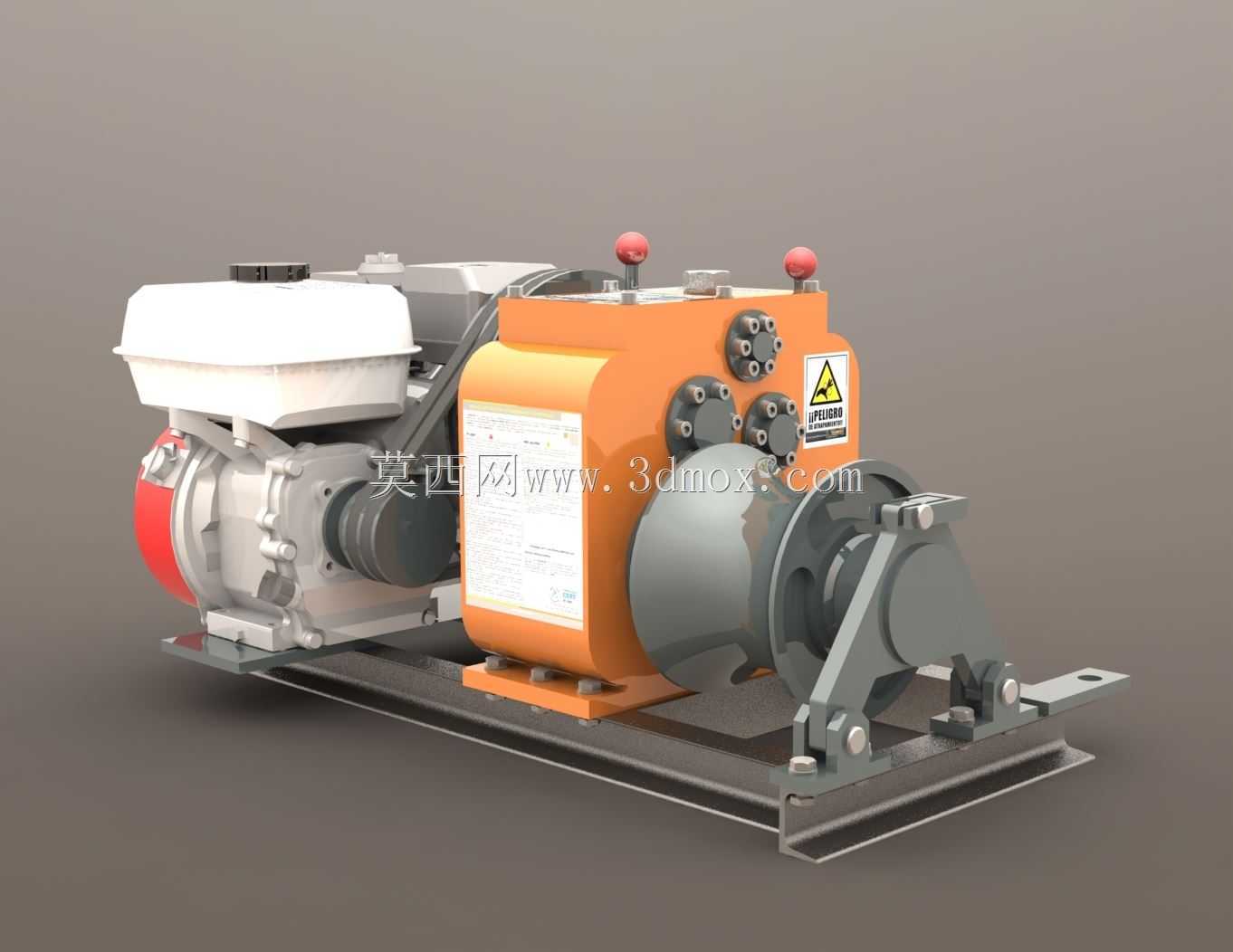

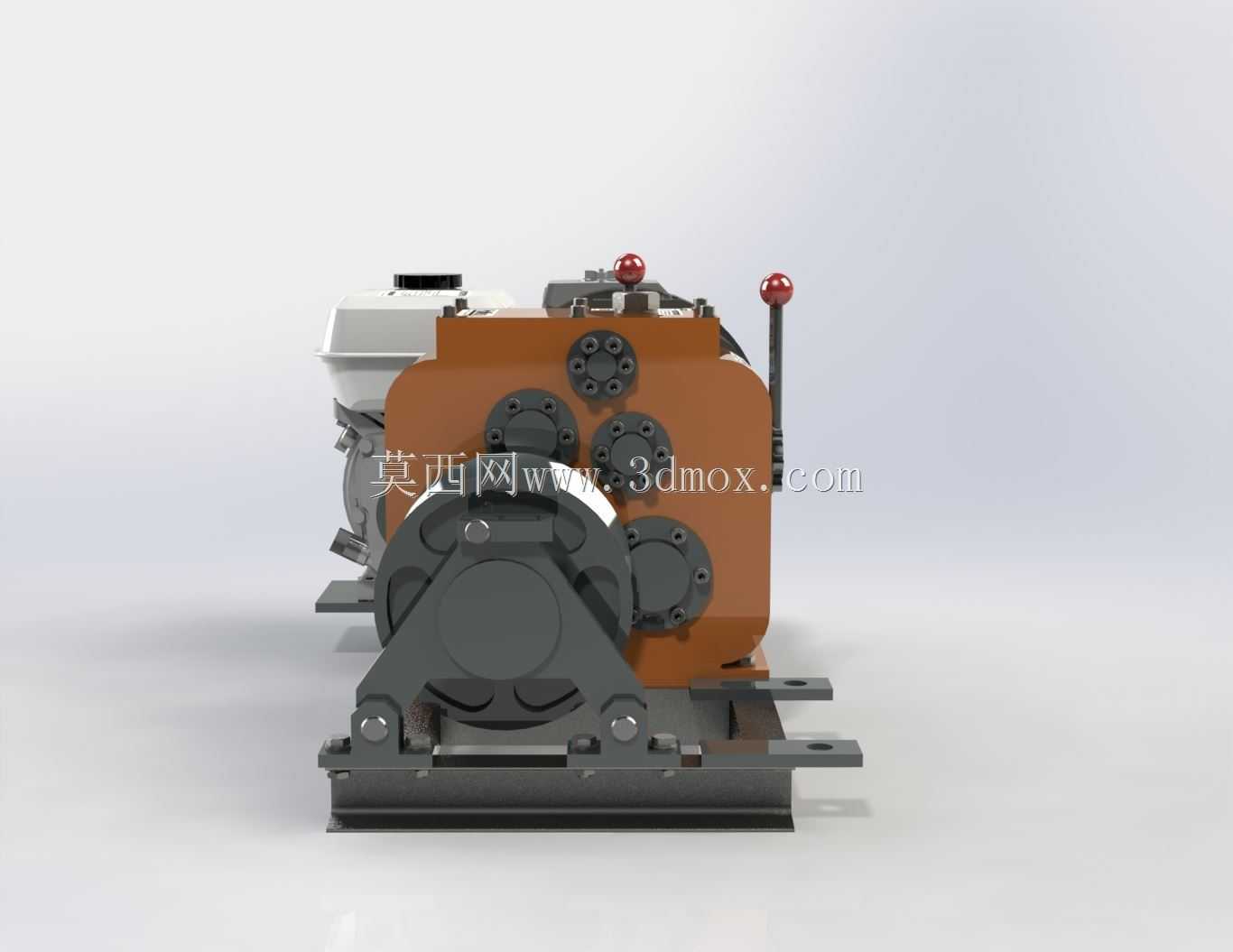

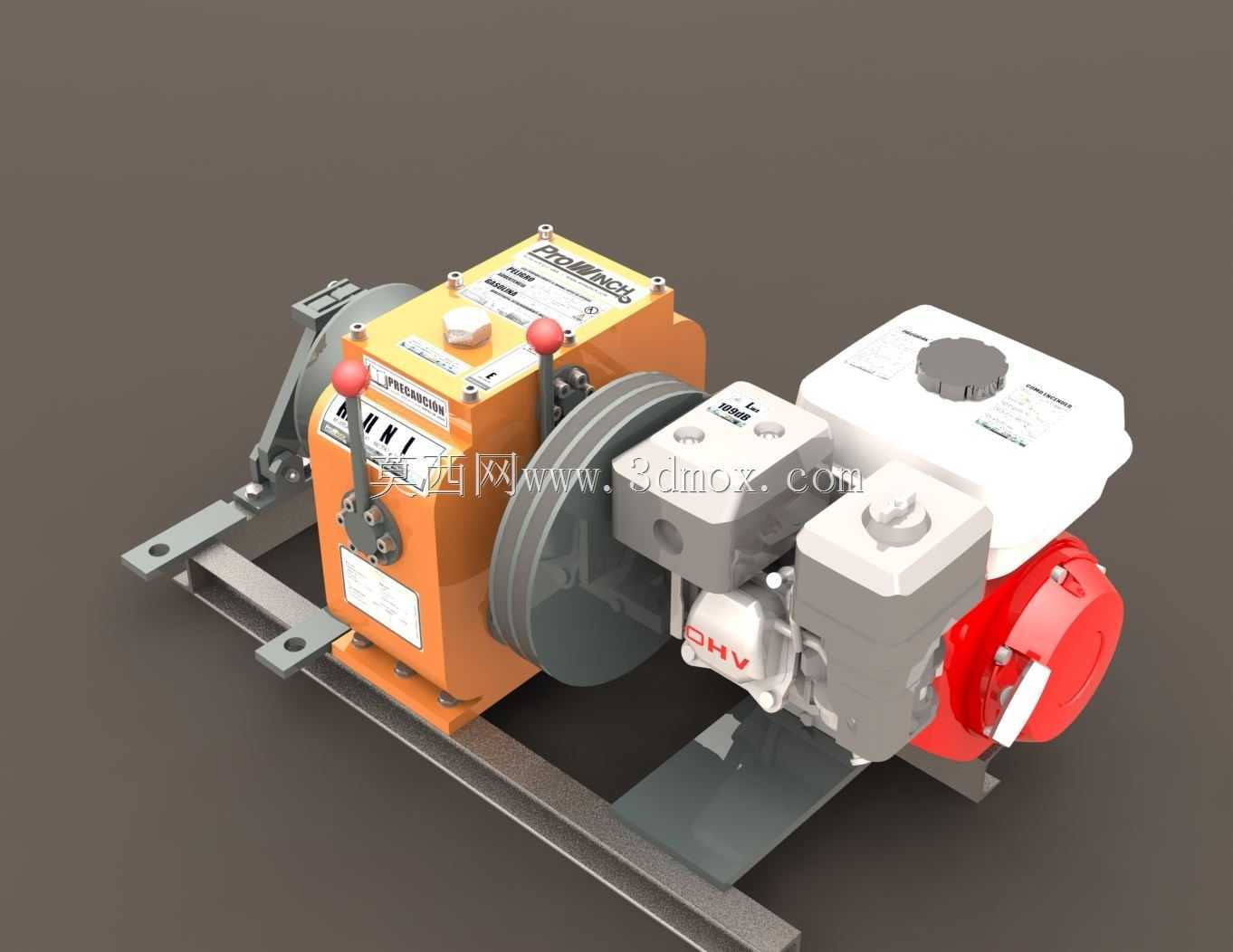

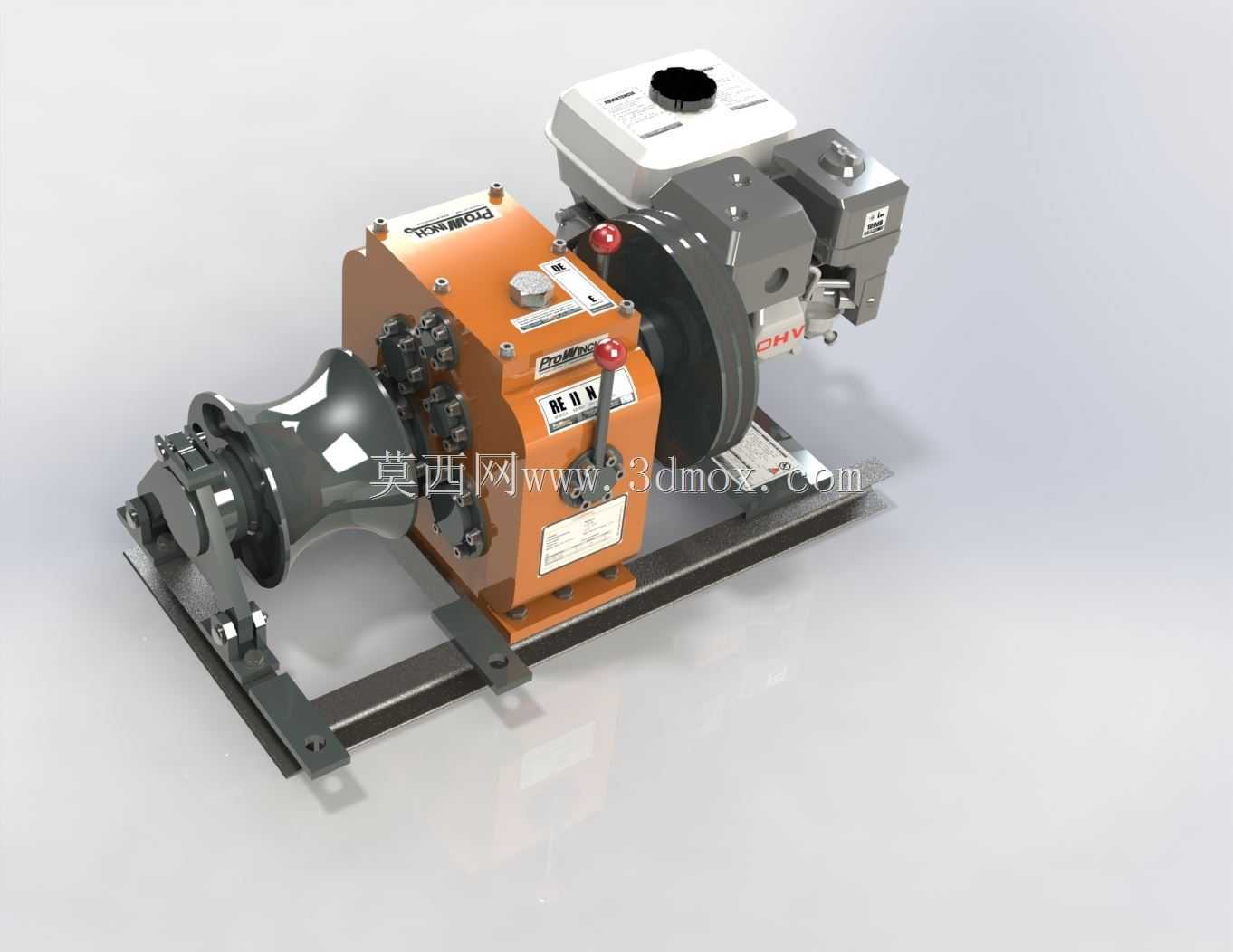

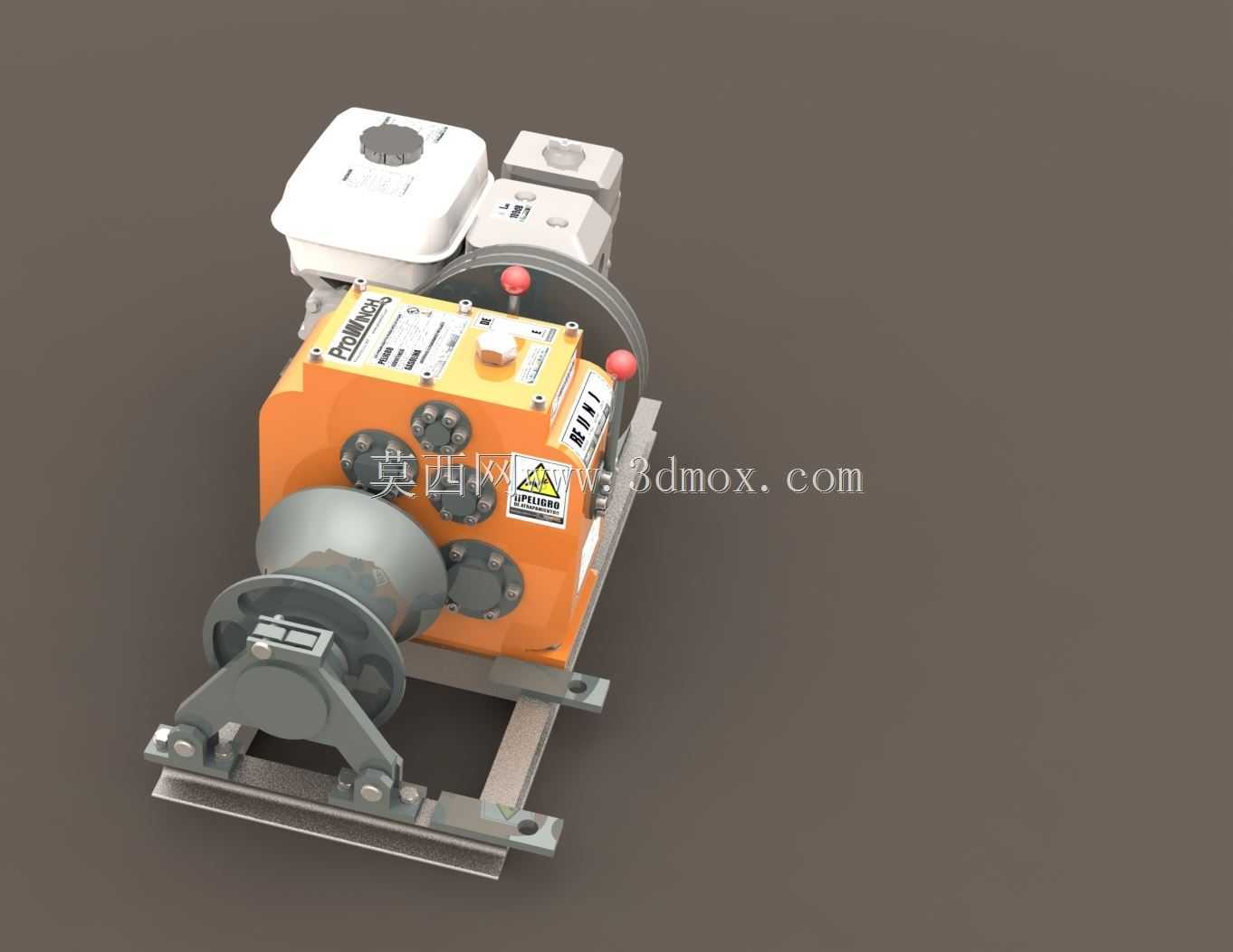

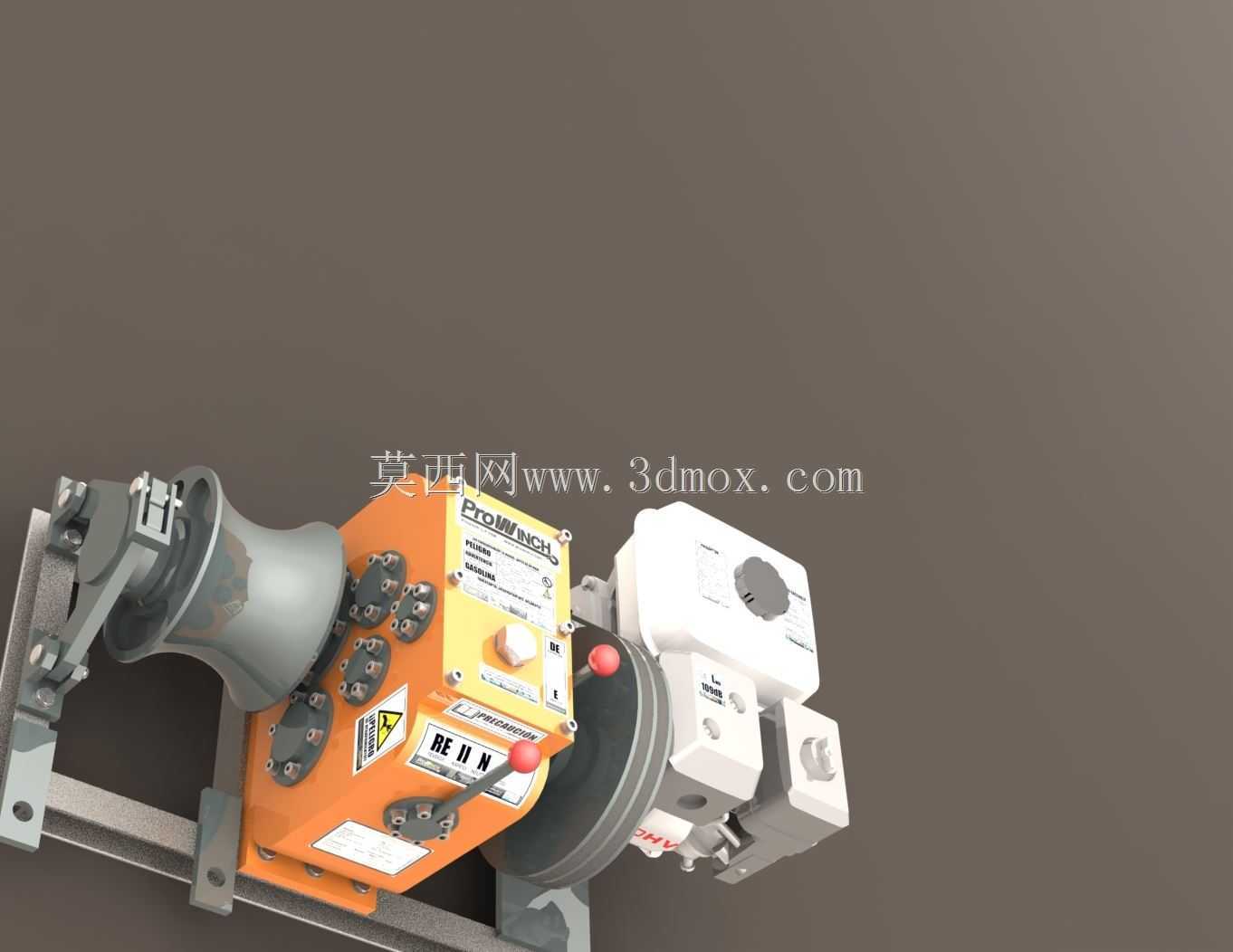

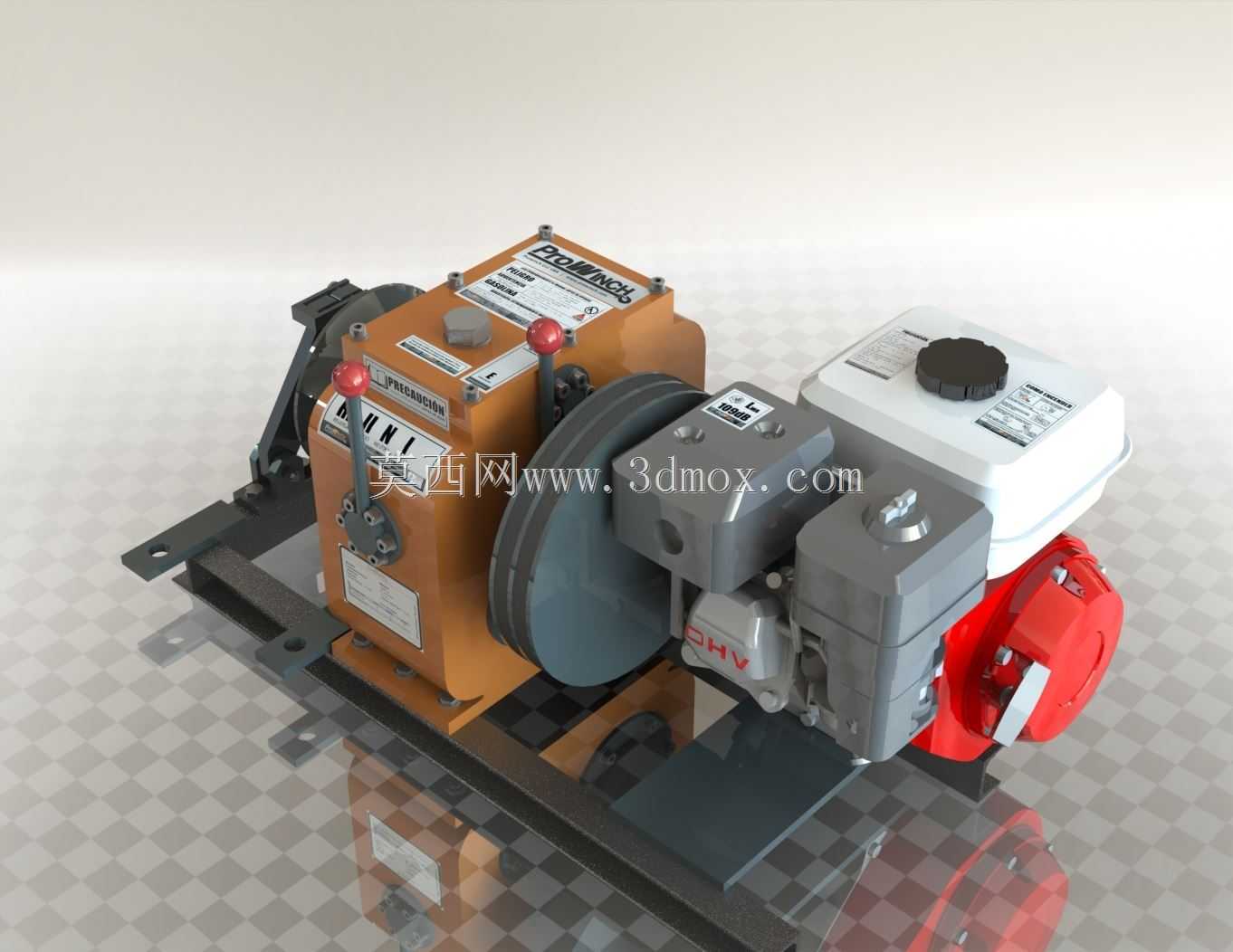

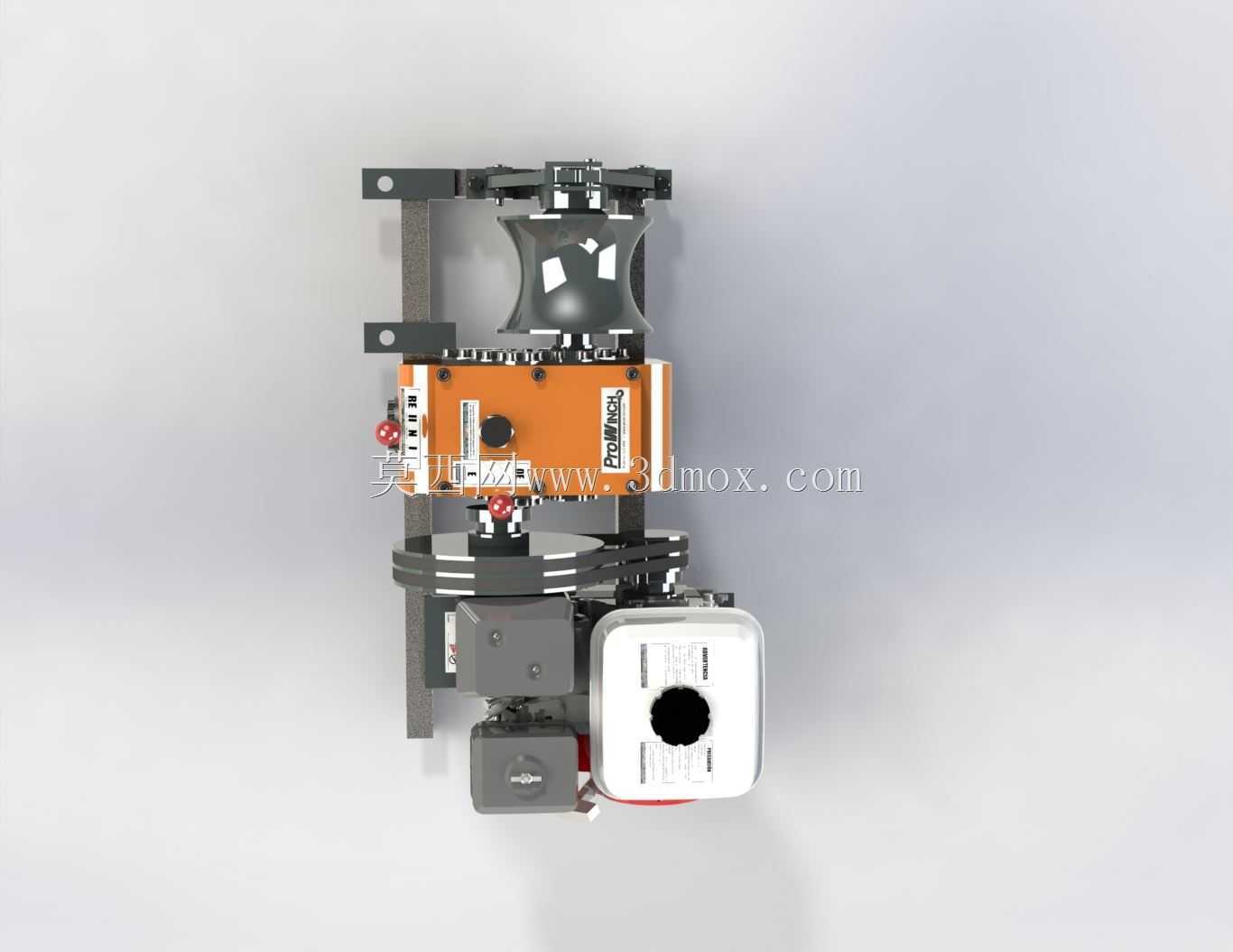

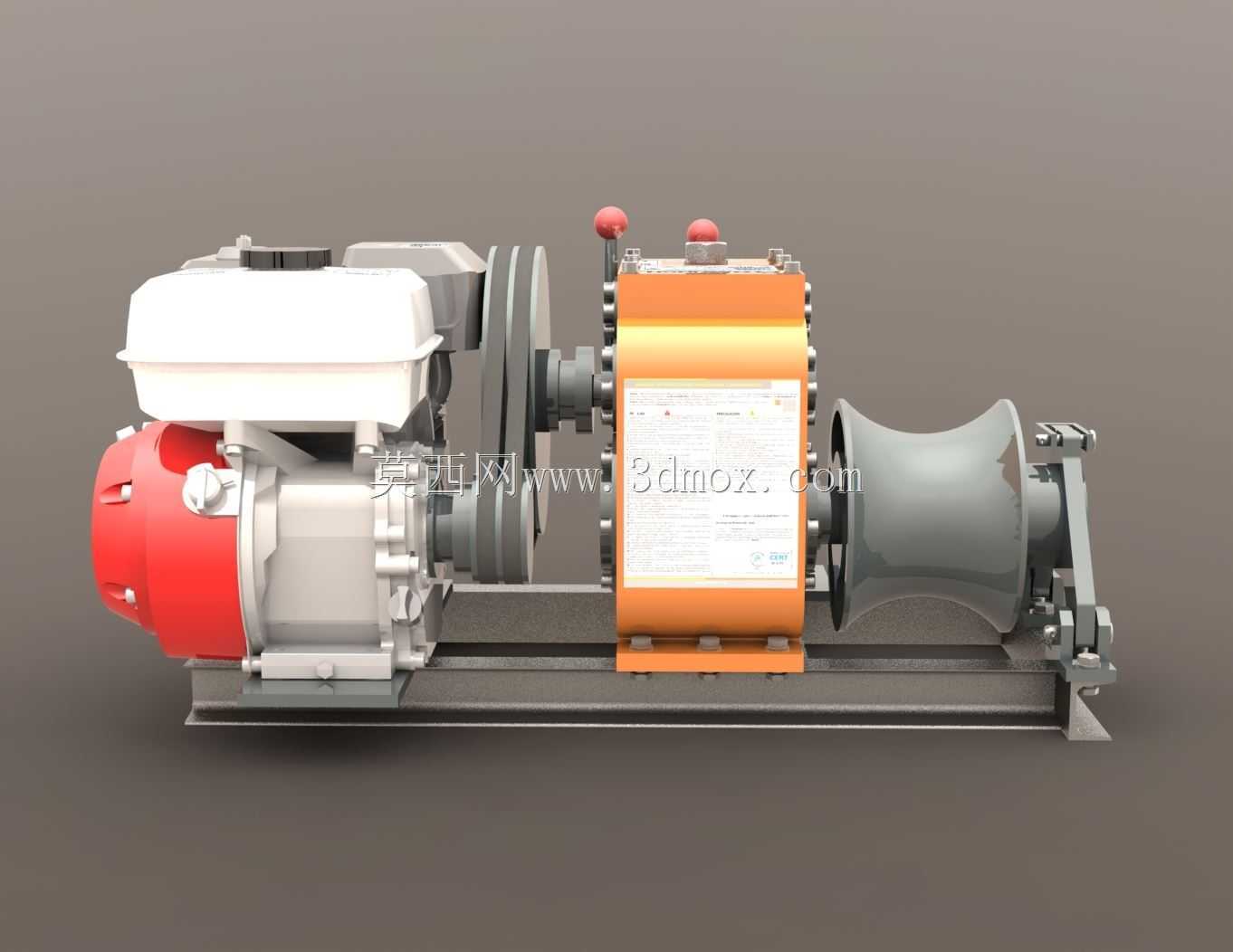

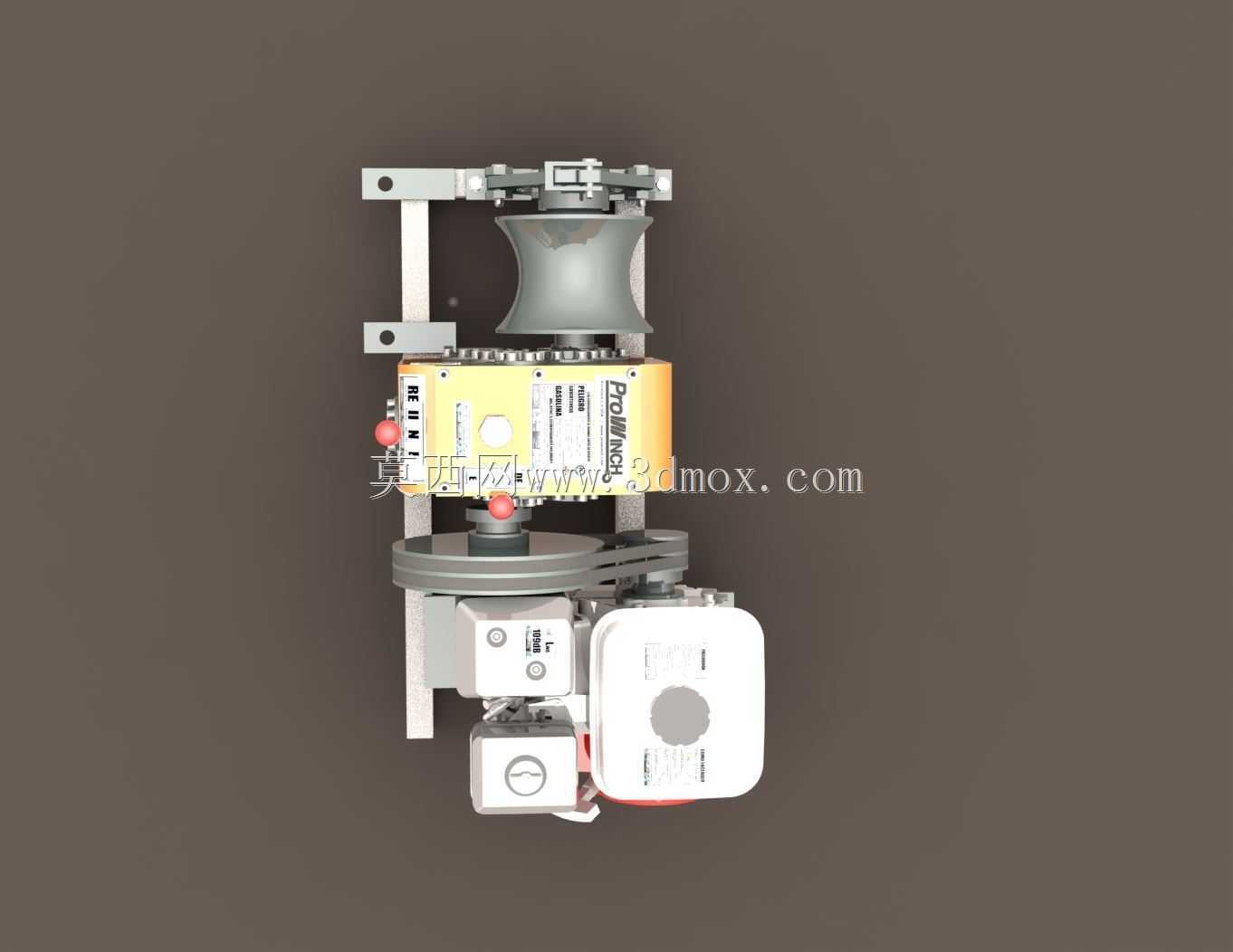

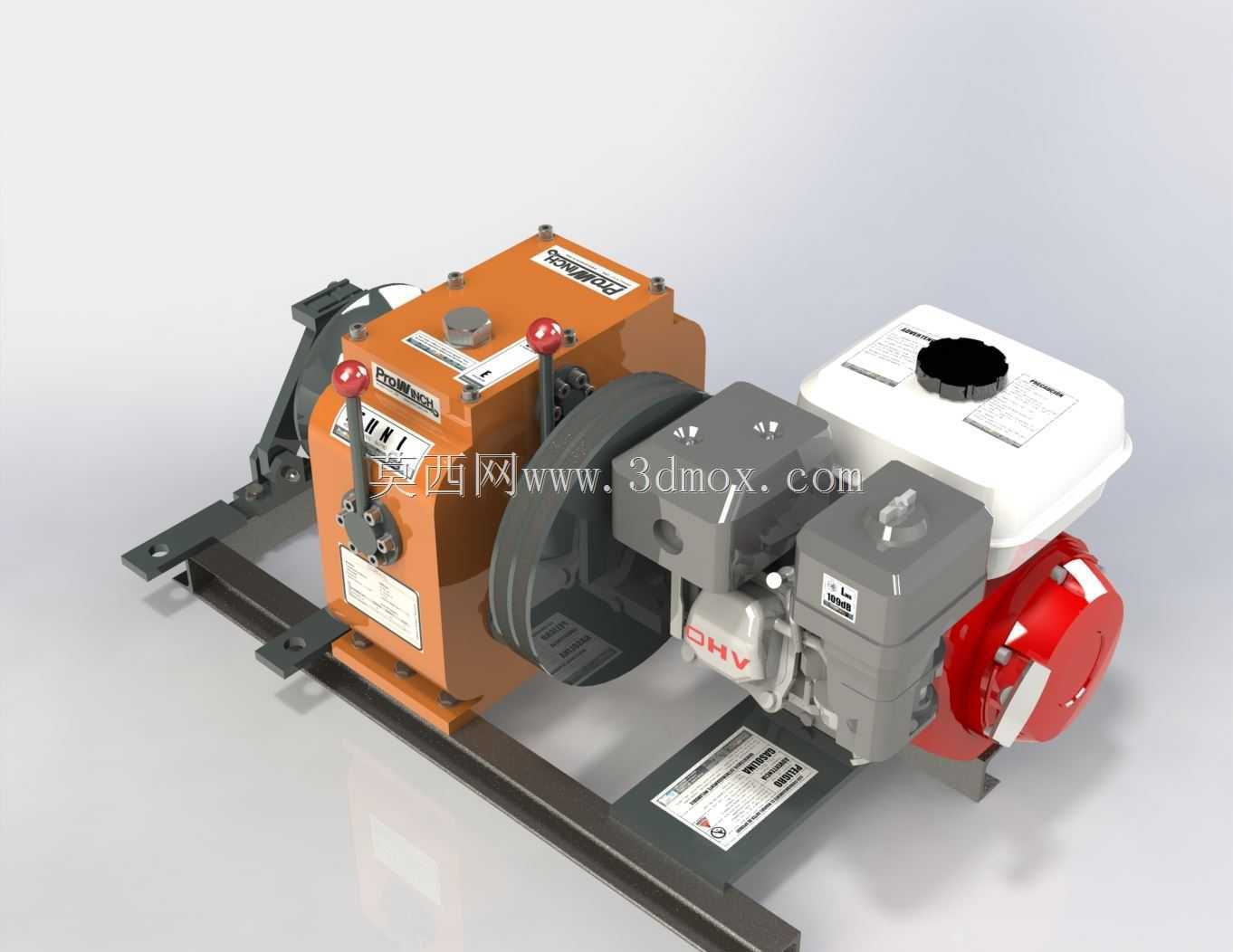

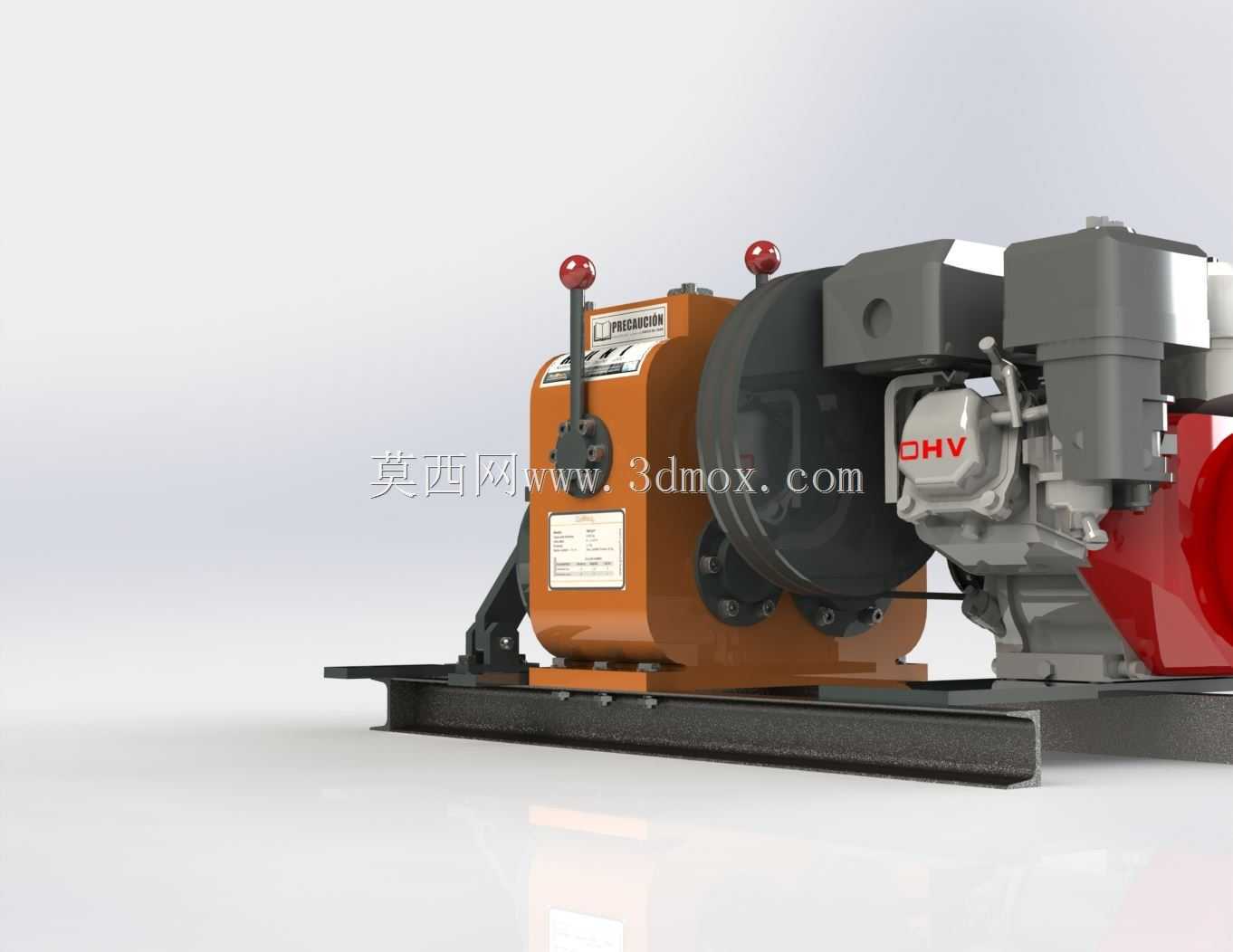

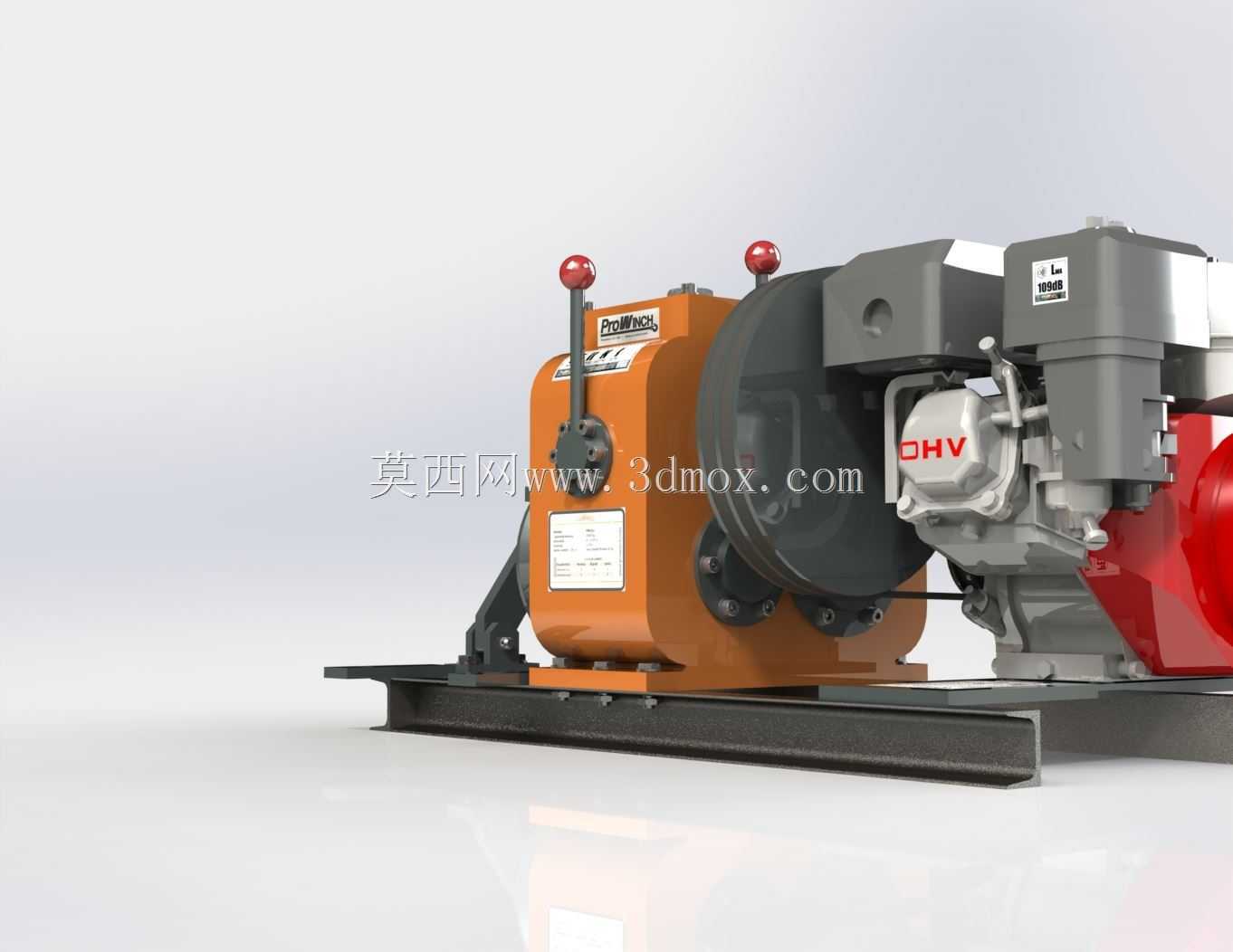

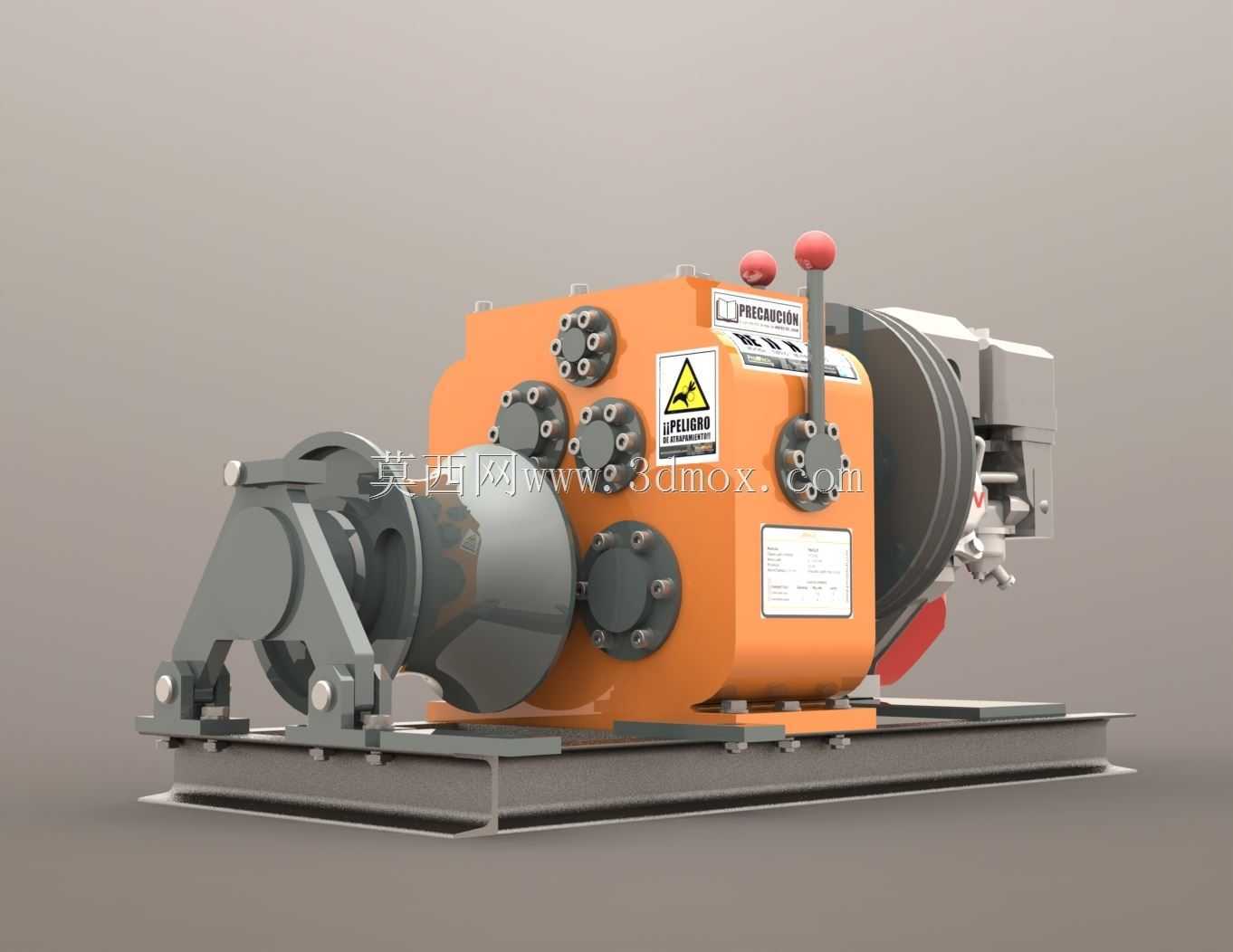

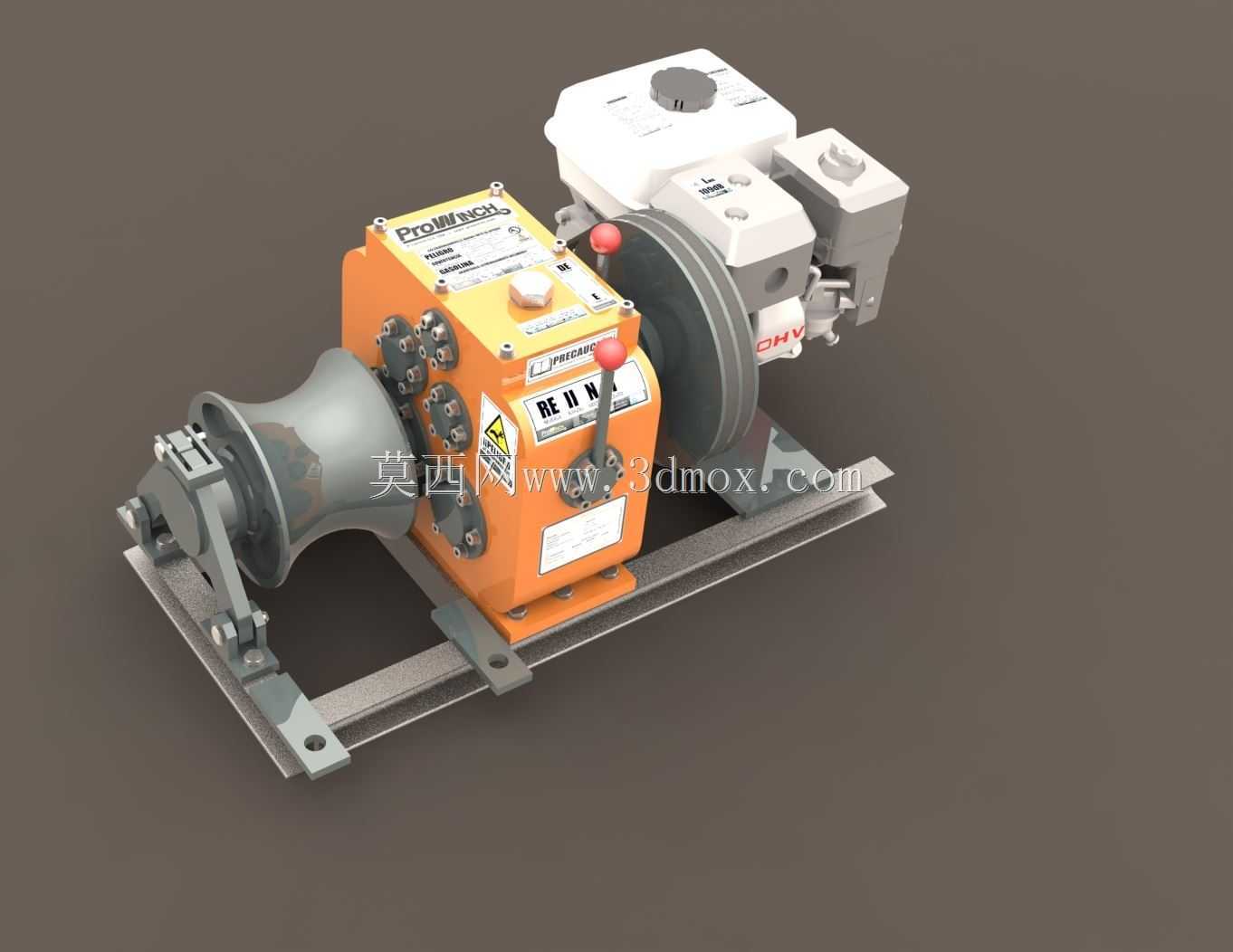

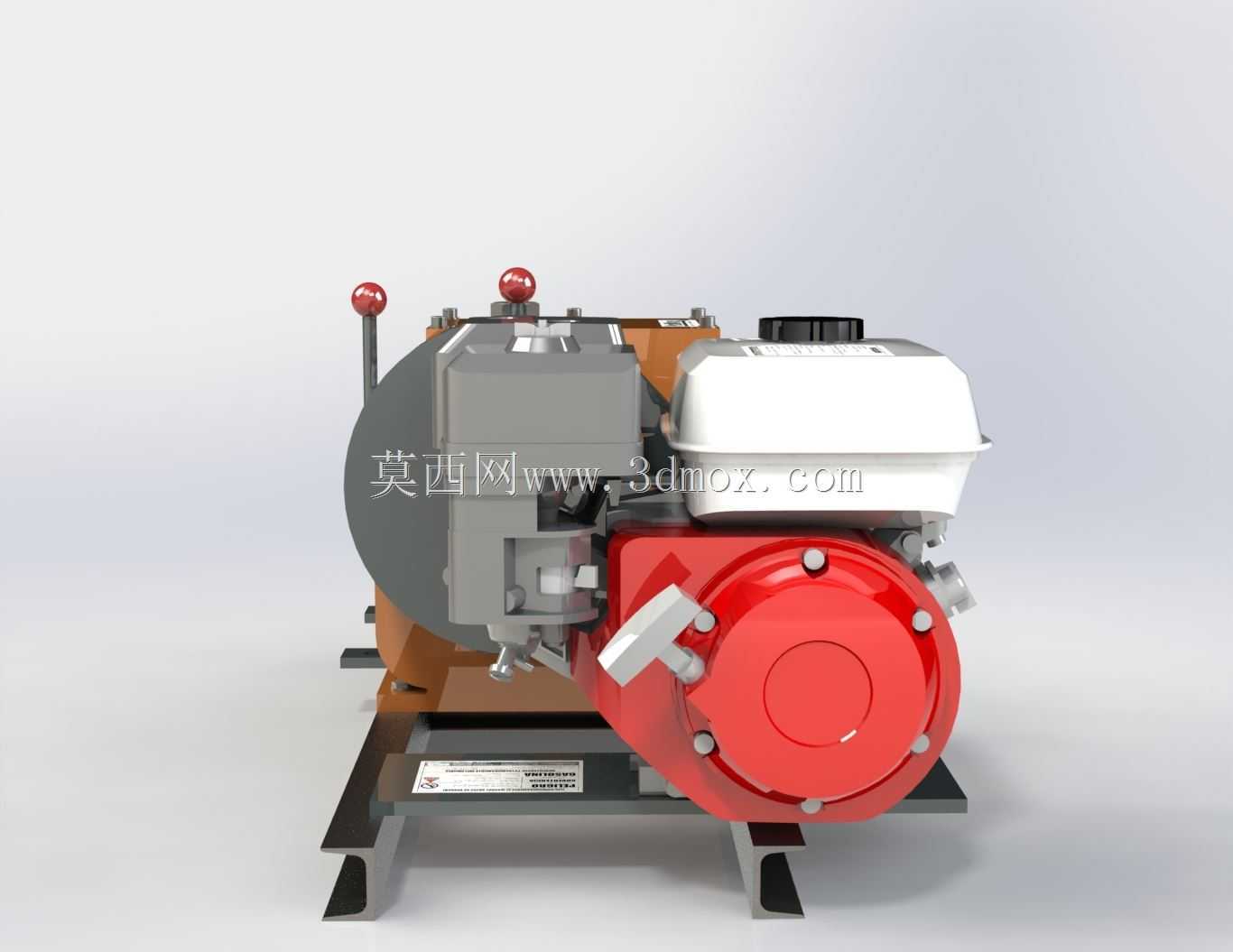

　　底座安装位的平面度误差需要控制在合理范围内，避免紧固螺栓时出现底座强制变形，导致内部齿轮啮合间隙异常，加速齿轮磨损。同时要预留出汽油机的维护操作空间，保证日常检查机油、加注燃油、更换空滤时不需要将整个绞车从拖车上拆下，降低日常维护的工作量。整套机构的外形尺寸经过优化，在保证3吨额定牵引力的前提下，尽可能压缩了轴向与径向尺寸，不会占用拖车过多的挂载空间，剩余的拖车平台空间依然可以放置其他作业工具与耗材。从三维建模的角度来看，这套模型完整还原了各个部件的装配关系，包括齿轮的啮合位置、制动组件的间隙、底座安装孔的位置度、导绳架的摆动行程都与实际实物一致，可直接用于拖车改装的结构干涉检查、牵引作业的受力仿真分析，

　　也可作为同类牵引绞车设计的参考蓝本，帮助设计人员快速完成集成化绞车的布局优化，减少前期方案迭代的工作量。在野外救援场景下，这类自带动力的绞车相比电动绞车不存在电源依赖问题，相比液压绞车不需要额外配置液压泵站，整体集成度更高，故障点更少，非常适合非固定作业场景下的临时牵引作业，比如故障车辆拖拽、倒伏树木移位、小型设备的坡道牵引等场景都能稳定发挥作用。设计时还考虑了恶劣工况下的防护需求，所有外露的传动部件都设置了防护罩，避免户外作业时泥沙、树枝卷入传动机构，汽油机的进气口设置了高位防尘罩，在多尘环境下作业时也能保证进气清洁，减少发动机的异常磨损。操纵机构布置在绞车侧方的安全位置，操作人员站在拖车侧方即可完成油门控制、离合操作、制动释放，不需要站在钢丝绳的受力方向上，从结构布局上规避了钢丝绳断裂伤人的安全风险。
