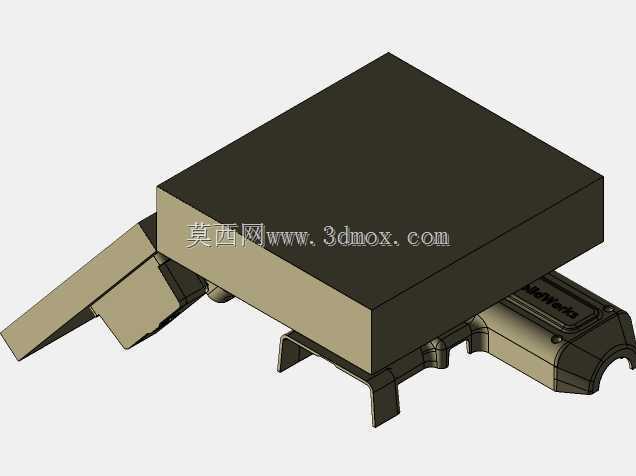

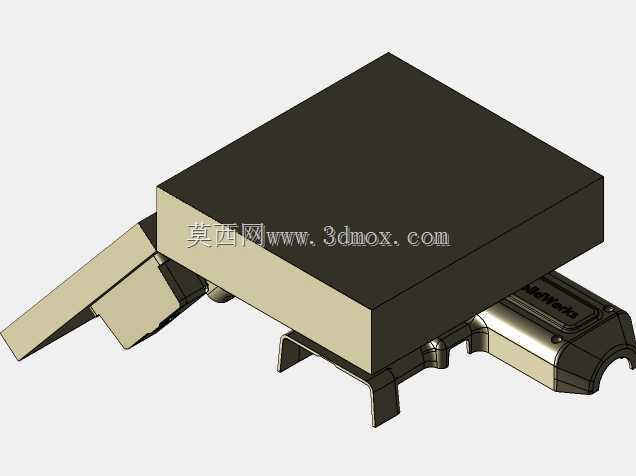

无绳钻具配套注塑型腔结构设计

　　手持无绳类电动工具的外壳注塑成型环节，型腔作为直接决定制品外表面成型质量的核心构件，其结构合理性直接影响后续量产阶段的成型效率、制品良率以及后期装配适配度。这套型腔结构针对无绳钻握持段与功能段的一体化外壳设计，在前期结构排布阶段就充分考虑了手持电动工具外壳的复杂曲面特征——无绳钻外壳既要满足内部电池仓、电机安装位、控制按键区域的空间避让，还要兼顾握持区域的人体工学弧度，避免出现锐边、壁厚不均的问题，因此型腔的分型面并非单一平面，而是顺着制品外轮廓的曲面走势做了分段式贴合设计，最大程度减少合模阶段的错位飞边风险。

　　在滑块机构的设计逻辑上，这套结构针对无绳钻外壳侧面的卡扣位、散热格栅槽等无法通过直接开模脱出的特征，设置了多组定向滑块，滑块的运动方向完全顺着侧凹特征的脱模角度设定，避免抽芯过程中拉伤制品表面的纹理结构。主拉伸方向的定义阶段，优先选取了制品开模时阻力最小的轴向作为主开模方向，同时将型芯与型腔的贴合面做了0.02mm的预压紧余量，抵消注塑过程中模腔受注塑压力产生的微量涨模变形，保证成型后外壳的壁厚均匀性控制在±0.05mm的公差范围内，满足后续内部电子元器件、传动组件的装配间隙要求。

　　从实际成型的工况适配角度出发，型腔的内表面做了对应制品外观面的抛光处理，针对握持区域的防滑纹理位置，型腔表面做了精准的蚀刻纹理复刻，保证成型后外壳的防滑纹理深度一致，不会出现局部纹理缺损的问题。冷却水路的排布顺着型腔的曲面走势做了随形布置，水路距离型腔成型面的距离保持在15-20mm的均匀区间，避免出现局部冷却不均导致的制品翘曲变形，尤其是在无绳钻电池仓对应的型腔区域，额外加密了水路排布，因为该区域壁厚相对较厚，冷却速率慢会导致表面出现缩痕，影响外观质量与装配精度。

　　安装边界的设计上，型腔的模架安装基准面做了精磨处理，平面度控制在0.01mm以内，四周设置了定位销孔与锁模螺丝孔，定位销与孔的配合采用H7/m6的过渡配合，保证每次合模时型腔与型芯的同轴度偏差不超过0.02mm，避免出现制品壁厚不均、错位的问题。滑块的导向槽采用了镶嵌式的耐磨铜套结构，长时间量产运行过程中可以减少导向面的磨损，延长模具的维护周期，滑块的行程设置比实际侧凹深度多3mm的安全余量，避免抽芯不到位导致制品顶出时出现卡滞、拉伤的问题。

　　在进料口的位置选择上，这套型腔将浇口位置设置在制品的非外观面区域，也就是无绳钻外壳底部的电池仓装配面位置，采用潜伏式浇口结构，开模时浇口可以自动拉断，不需要后续人工修剪浇口残留，减少后处理工序的工作量。排气槽的开设顺着分型面的走势布置，排气槽深度控制在0.02mm，既可以保证注塑过程中型腔内的空气顺利排出，避免制品出现困气烧焦、缺胶的问题，又不会出现溢料飞边的情况。针对无绳钻外壳上的按键安装孔位，型腔上对应的镶件采用了快换式结构，后续如果按键尺寸做微调，不需要重新加工整套型腔，只需要更换对应位置的镶件即可，大幅降低后期的改模成本与周期。

　　实际生产验证阶段，这套型腔结构适配常用的改性PP、ABS加纤等手持电动工具外壳常用材料，成型周期可以控制在35秒以内，制品的外观面没有明显的熔接痕、缩痕，尺寸精度完全满足后续装配要求，握持区域的弧度贴合手掌形态，长时间握持操作不会出现硌手的问题，侧面的散热格栅成型完整，没有出现缺胶、毛边的问题，卡扣位的变形量控制在装配允许的公差范围内，装配时不需要额外做修配处理，可以直接与内部的支架、电路板、电池组件完成适配组装。
