铣削加工用立式工件夹紧夹具结构

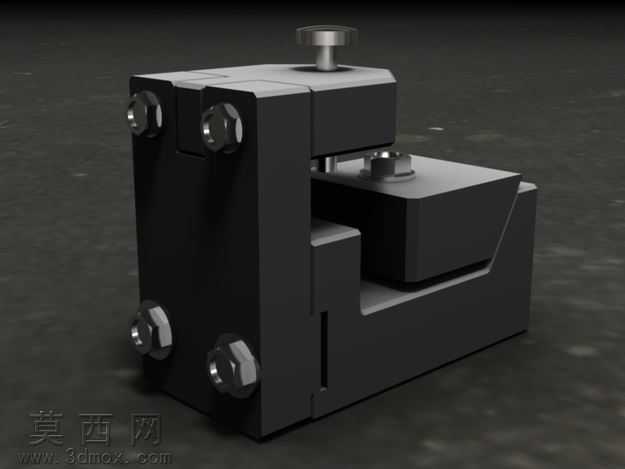

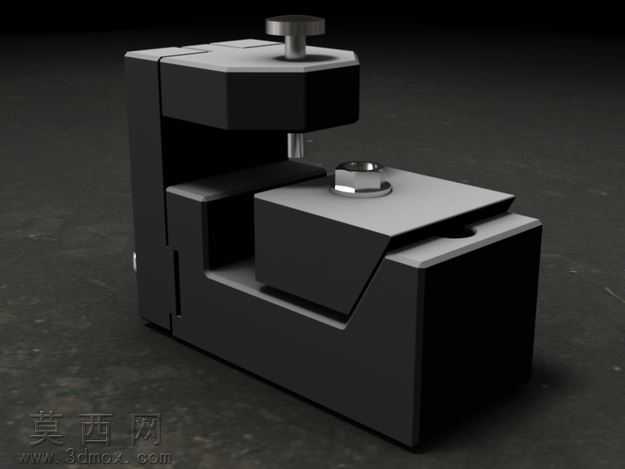

本工件夹具为铣削加工场景设计的立式装夹结构，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各功能部件的装配公差、运动行程进行了精准约束，确保模型可直接用于后续的工程出图与结构验证。模型整体采用块式基座承载结构，基座底部做了平整化处理，可直接适配铣床工作台的T型槽安装定位，基座主体设置了多组定位销孔与紧固孔位，保证夹具与机床台面连接的刚性，避免铣削加工过程中出现振动偏移。夹具的夹紧执行单元采用螺旋压紧结构，顶部设置手动调节旋钮，通过梯形螺纹传动实现压头的垂直进给，压头端面做了防滑纹理处理，可增大与工件接触面的摩擦力，同时避免压伤工件表面；侧部设置辅助定位顶紧结构，通过两组对称布置的侧顶旋钮实现工件的侧向定位，可适配不同轮廓尺寸的方形、块状金属工件装夹，装夹时可根据工件的外形尺寸分别调节垂直压头与侧顶件的进给量，实现多自由度的装夹定位，保证工件在铣削过程中无位移、无晃动。渲染阶段采用哑光金属材质模拟夹具的铸铁基座质感，对旋钮、压头等活动部件做了金属光泽区分，通过柔和的环境光影突出各部件的结构轮廓与装配关系，清晰展现夹具的开合调节逻辑与装夹空间。设计过程中充分考虑了铣削加工的受力特点，对夹具的受力薄弱部位做了加厚加强处理，整体结构紧凑无冗余部件，操作调节便捷，可满足普通铣床、钻铣床对小型金属工件的装夹需求，同时预留了拓展安装位，可根据加工需求加装定位挡板、气动压紧组件等拓展部件，适配不同的加工场景。
