内齿圈结构三维设计

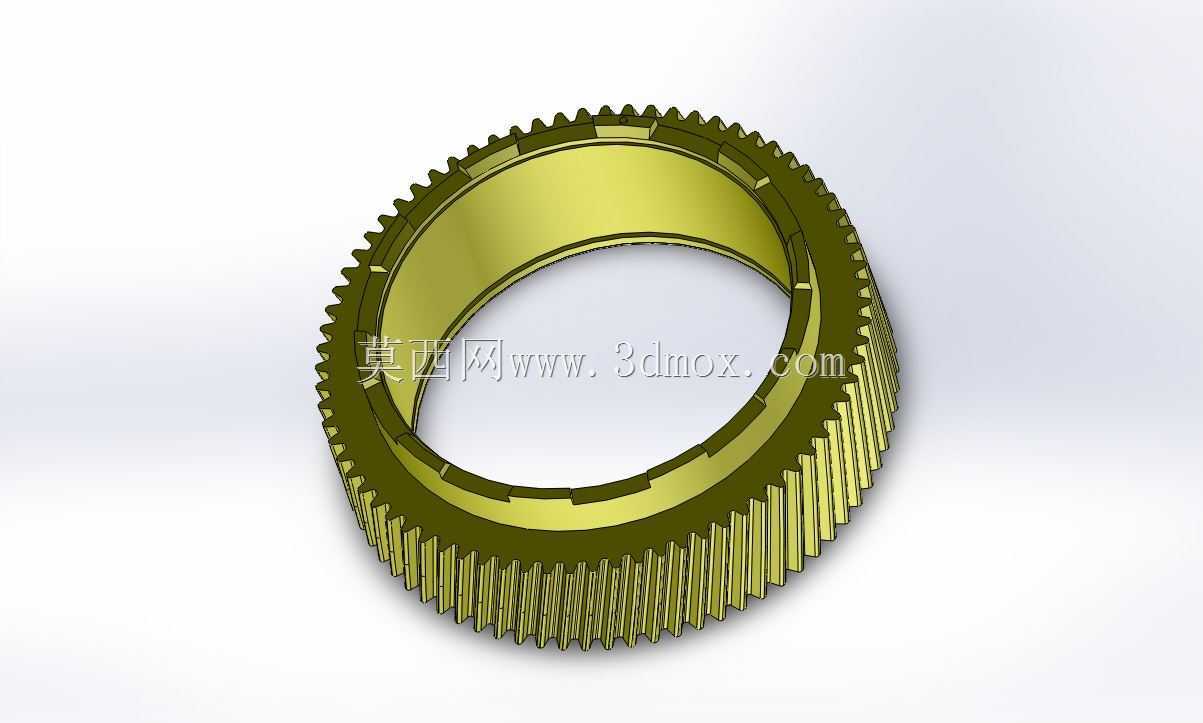

　　在行星齿轮传动系统的布局里，内齿圈是承担功率分流、扭矩传递的核心环形构件，这类带外直齿的内齿结构，常应用在风电增速箱、重载行星减速机、工程机械行走驱动、自动变速器行星排的传动链路中，和太阳轮、行星轮形成啮合副，完成转速与扭矩的转换输出。从实际工况适配来看，这类内齿圈的内壁设置均匀分布的内直齿，外壁加工有连续的外直齿结构，内壁还预留了若干轴向定位卡槽，用于和壳体、保持架或者端盖完成周向限位，避免传动过程中出现齿圈跟转、啮合错位的问题。设计这类构件时，首先要匹配行星传动的啮合参数，内齿的模数、压力角、变位系数需要和配对的行星轮、太阳轮完全适配，保证啮合重合度处于合理区间，降低单齿载荷，减少传动过程中的冲击与噪音；

　　外齿的参数则需要匹配外部啮合的传动齿轮，或者用于转速检测、驻车锁止的配套机构，内外齿的同轴度公差需要严格控制在微米级，避免出现啮合侧隙不均、偏载磨损的问题。从安装边界来看，这类环形齿圈的轴向宽度需要适配行星架的安装空间，齿圈的外径要和传动箱体内腔预留足够的装配间隙，内壁的定位卡槽尺寸需要和配套的定位键、卡块过盈配合，保证大扭矩传递时不会出现周向滑移；齿圈的端面需要加工有定位止口，和端盖、箱体的止口配合完成轴向定位，控制整个行星轮系的轴向窜动量在允许范围内。实际应用中，这类内齿圈通常采用合金结构钢锻造成坯，经过齿面渗碳淬火处理提升齿面硬度，芯部保留足够的韧性应对冲击载荷，建模过程中需要重点还原齿廓的渐开线曲面，保证齿向公差、

　　齿形公差符合传动精度要求，同时要还原内壁的卡槽结构、端面的倒角细节，这些结构直接影响装配干涉检查、工艺路径编制的准确性。在传动系统的装配仿真环节，这个内齿圈模型可以用于验证行星轮的安装间隙、啮合侧隙，检查齿圈和周边壳体、端盖、密封件的空间干涉情况，也可以用于有限元分析的前处理建模，模拟额定扭矩、过载工况下的齿根应力分布、齿面接触应力变化，提前预判齿根断裂、齿面点蚀的失效风险。不同于外啮合齿轮的传动形式，内齿圈和行星轮的内啮合结构拥有更小的结构尺寸、更大的传动比，相同功率密度下可以大幅缩减传动箱体的整体体积，这也是行星传动被广泛应用在重载、紧凑安装空间场景的核心原因，建模时需要注意内齿的渐开线方向和外齿的差异，避免出现齿形反向导致的啮合干涉，同时要标注清楚齿圈的基准端面、基准内孔，作为加工、检测的定位基准，保证实际加工出来的零件和三维模型的形位公差一致。
