外齿内啮合齿圈传动构件结构设计

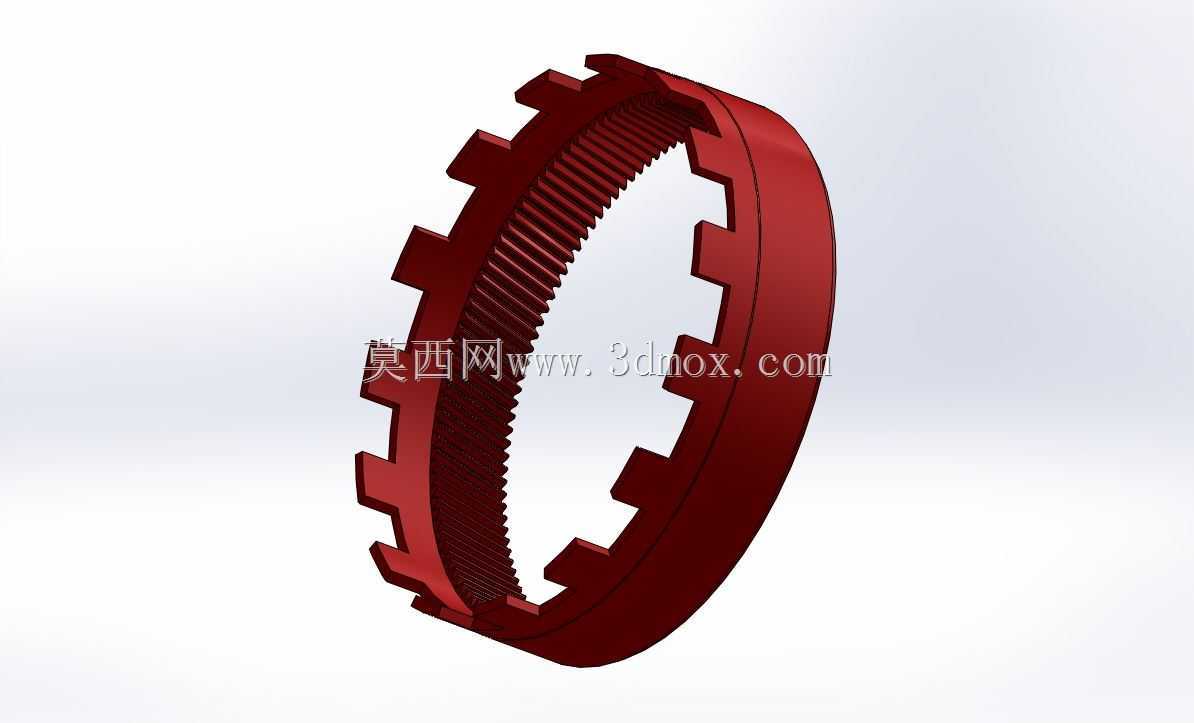

　　做传动结构设计的同行大多清楚，内啮合齿圈在行星轮系、重载回转机构里的应用占比极高，这类零件的设计精度直接决定整套传动系统的回程间隙、承载能力与运行寿命，本次建模的外带定位凸齿的内齿圈，就是针对重载回转工况做的结构优化版本。先从实际应用场景说起，这类齿圈常被用在工程机械的回转支承驱动、风电偏航变桨减速机构、重型机床的回转工作台传动单元里，和常规光面外圆的内齿圈不同，外圆带均布凸齿的结构，是为了和外部的固定支座、限位端盖做周向定位，避免齿圈在承受大扭矩冲击时出现周向窜动，省去了额外加工键槽、配做定位销的工序，装配时直接将外凸齿卡入支座对应卡槽即可完成周向固定，大幅提升装配效率。

　　从功能特性上看，该齿圈的内齿采用渐开线齿形设计，齿向做了轻微的鼓形修形，能补偿装配时的微小同轴度误差，降低齿面偏载风险，外圆均布的矩形凸齿，齿侧做了0.2mm的倒角，既方便装配时的导向导入，也能避免应力集中在凸齿根部，减少重载工况下凸齿断裂的概率。齿圈的端面做了0.5mm的退刀槽设计，在内齿加工工序中能给插齿刀、磨齿刀留出退刀空间，保证齿向全长的加工精度，同时退刀槽也能作为润滑脂的存储空间，运行时润滑脂会随着齿面啮合的挤压缓慢渗出，持续给啮合齿面提供润滑，降低齿面磨损速率。

　　设计思路上，建模时优先保证内齿的参数匹配性，先根据传动比要求确定内齿的模数、齿数、压力角，再根据传递扭矩的大小计算齿圈的径向壁厚，避免壁厚不足导致受载后齿圈变形过大，引发啮合卡滞。外圆凸齿的数量和尺寸，是根据支座的限位强度要求确定的，凸齿的分布角度和内齿的齿位做了错位设计，避免凸齿根部的应力集中区域和内齿的齿根应力区域重合，提升零件整体的结构强度。安装边界方面，齿圈的轴向定位靠两端面的压紧端盖实现，建模时端面的平面度公差设定在0.02mm以内，保证压紧后齿圈不会出现倾斜，外圆和支座安装孔的配合采用H7/h6间隙配合，既方便装配，也不会出现过大的径向晃动，内齿的齿顶圆和配对行星轮的齿顶圆之间预留了0.3倍模数的径向间隙，避免热胀冷缩时出现齿顶顶撞的问题。

　　实际建模过程中，先绘制齿圈的轴向截面草图，通过旋转命令生成齿圈的基体，再通过参数化方程生成渐开线内齿的齿形轮廓，阵列后切除出内齿结构，之后绘制外圆凸齿的截面草图，拉伸切除后做圆周阵列生成外凸齿结构，最后对所有锐边做倒角处理，对齿根、凸齿根部做圆角过渡，消除应力集中点。需要注意的是，这类齿圈在做工程图输出时，必须标注内齿的跨棒距、齿向公差、齿形公差，以及外凸齿的位置度公差，保证加工后的零件能和配对齿轮、安装支座顺利适配，不会出现装配干涉的问题。在做虚拟装配验证时，要模拟齿圈承受额定扭矩时的变形量，确认变形后内齿和行星轮的啮合侧隙仍在设计允许范围内，避免重载下出现侧隙消失引发的卡滞、断齿问题。
