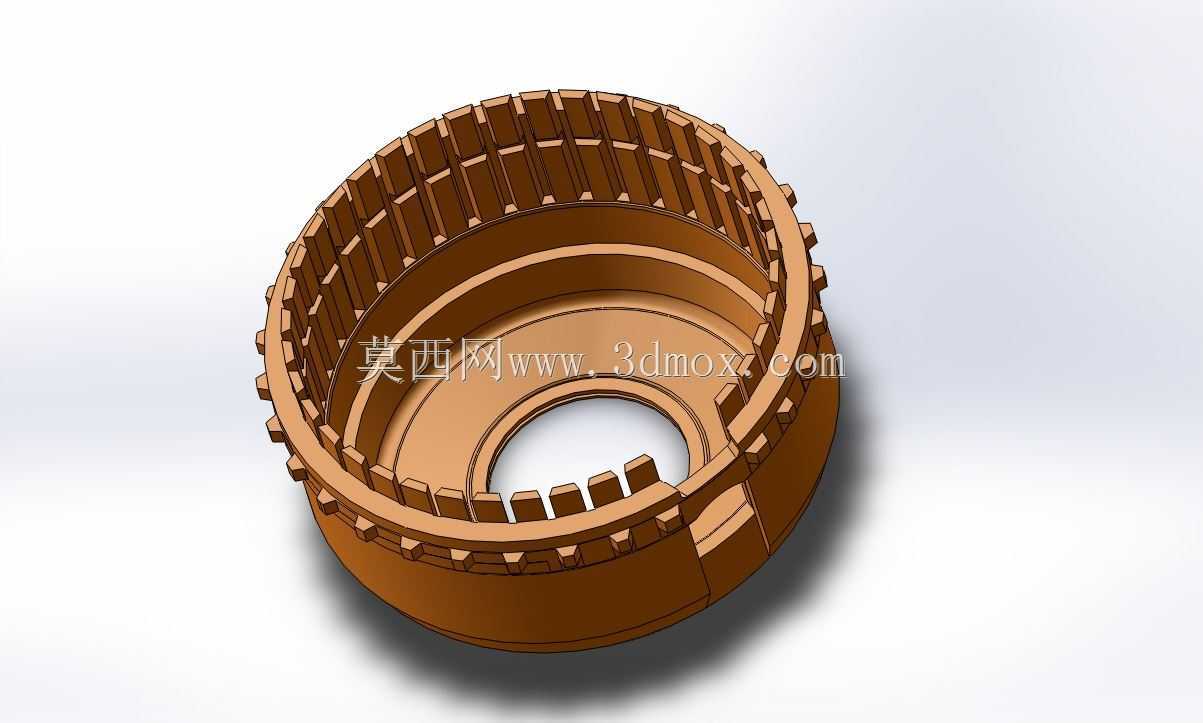

该活塞属于液压传动系统中的核心执行配套零件,主要适配于自动变速器液压控制回路、湿式离合器驱动油缸以及重载液压伺服机构的装配场景,在动力传递链路中承担压力介质承载、扭矩传递衔接、行程位置限位的多重作用,区别于常规光滑外圆活塞,其结构设计完全围绕带周向啮合需求的特殊工况展开。从实际装配逻辑来看,该零件的外圆周向均匀分布的矩形齿结构,并非用于齿轮啮合传动,而是用于和离合器摩擦片组的外花键卡槽形成周向限位配合,当活塞在油压作用下沿轴向推进时,可通过该齿结构同步推动摩擦片组完成压紧动作,实现动力的接合传递,齿形的齿距、齿厚公差均控制在IT7级精度范围内,避免齿侧间隙过大导致的传动冲击,或是间隙过小引发的卡滞问题。零件内孔为同轴阶梯通孔结构,
中心大孔用于穿过传动轴或定位芯轴,孔壁的台阶面可作为轴向定位基准,装配时与轴用挡圈、支撑轴承端面贴合,限制活塞的回程极限位置,避免活塞超行程脱出缸体;内孔靠近开口端的周向分布的矩形缺口,是为了适配缸体内壁的定位销结构,防止活塞在轴向移动过程中发生周向转动,保证外齿与摩擦片卡槽的对位精度,避免偏磨。零件的外圆柱面分为两段不同直径的配合面,大直径外圆与油缸内壁形成间隙配合,配合间隙控制在0.02-0.04mm之间,表面粗糙度达到Ra0.8,既保证活塞移动时的顺滑度,又能减少压力油的内泄漏量,该段外圆上预留有环形密封槽位,可装配O型密封圈与格莱圈,实现动密封效果,耐受10MPa以内的工作压力;小直径端的外圆为导向段,
长度约为活塞总高度的三分之一,装配时先进入缸体导向孔,起到导入定位作用,避免活塞安装时出现偏斜导致密封件切边损坏。从设计思路层面,该活塞采用整体式桶形结构,相比分体式铆接结构,整体强度提升40%以上,可承受频繁的轴向冲击载荷,适配每分钟10次以上的高频接合工况;零件的壁厚经过有限元应力校核,在最大工作压力下,最大变形量不超过0.01mm,不会出现因壁厚不足导致的鼓形变形,避免外圆与缸壁的卡滞。齿形根部设计有R0.5的圆角过渡,避免应力集中导致的齿根断裂问题,经过100万次循环载荷测试,齿根位置无裂纹产生。零件的开口端端面为压力作用面,平面度公差控制在0.01mm以内,保证与回位弹簧、压盘的均匀贴合,避免局部压力过大导致的偏磨;
端面边缘设计有C1倒角,既去除加工毛刺,也能在装配时避免刮伤缸体内壁的镀层。安装边界方面,该活塞的最大外圆直径需与油缸内径保持严格的尺寸匹配,轴向总行程由缸体内部的限位台阶高度决定,装配时需保证外齿与摩擦片卡槽的轴向对位余量不小于3mm,避免活塞推进过程中齿端与摩擦片发生顶碰;中心孔与传动轴的配合间隙需控制在0.05mm以内,保证活塞的同轴度,减少移动过程中的偏载。在实际工况应用中,该活塞可适配工程机械自动变速箱、重型车辆液力自动变速器以及工业重载液压离合器的使用需求,工作介质可兼容液压油、自动传动液等多种流体,工作温度范围覆盖-40℃到120℃,满足不同地域、不同工况下的使用要求。建模过程中,所有配合面的尺寸公差、形位公差均按照实际装配要求标注,齿形采用阵列特征生成,保证周向齿距的均匀性,密封槽的尺寸符合GB/T 3452.3的标准要求,可直接选用标准密封件进行装配,无需额外定制。
