带法兰安装端花键传动长轴结构设计

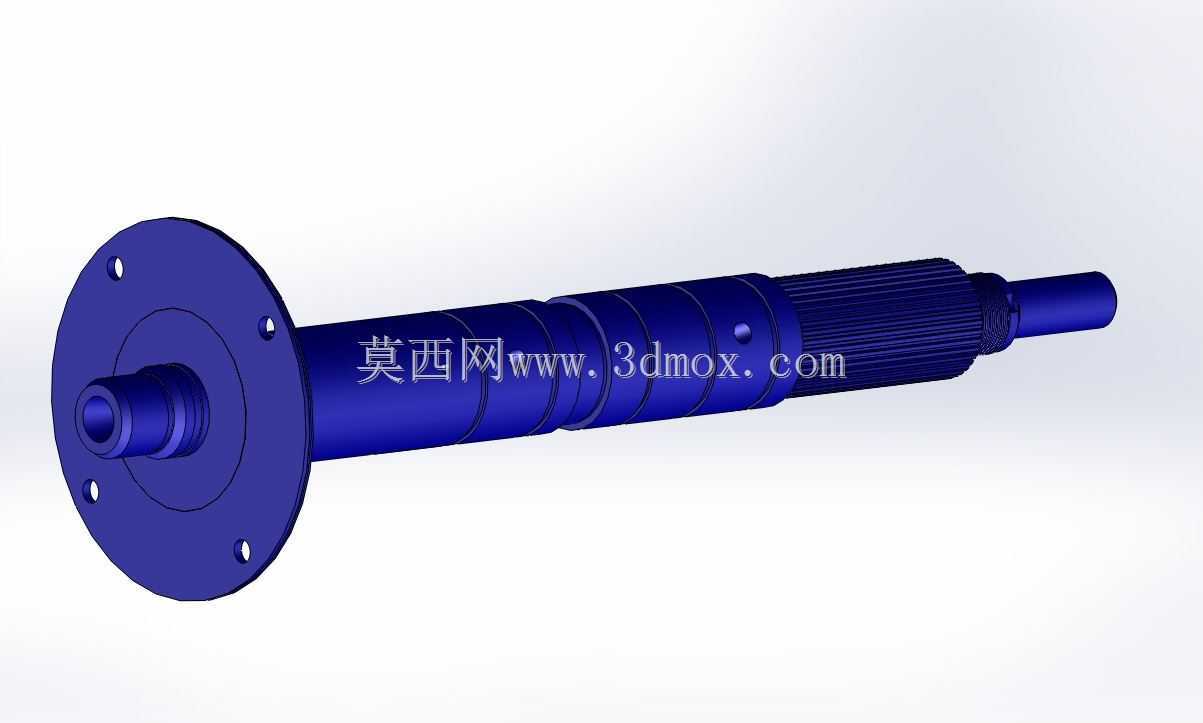

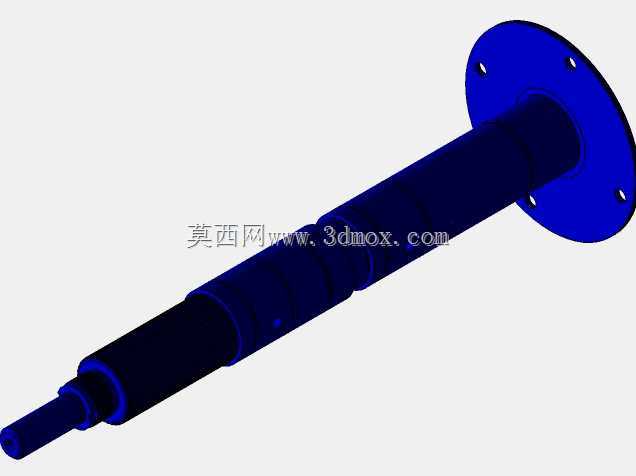

　　这类带法兰安装端的花键长轴，常见于轨道车辆走行部的动力传递链路中，也可适配重载工业传动箱、特种作业车辆的动力输出端，核心作用是在固定安装基准的前提下，将输入端的旋转扭矩稳定传递至末端执行机构，同时承受传动过程中产生的径向载荷与少量轴向窜动。从结构设计逻辑来看，轴体左端的圆形法兰盘是核心安装定位基准，法兰上均匀分布的四个安装孔采用通孔设计，安装时可通过螺栓将整个轴组件固定在设备箱体的安装端面，法兰与轴身衔接位置做了过渡圆角处理，避免应力集中导致的轴根断裂问题，这一位置也是轴类零件疲劳失效的高发区域，设计时特意加大了圆角半径，分散交变载荷下的应力集中系数。法兰内侧的空心轴段设计，一方面是为了适配输入端的连接轴插入，实现同轴定位，

　　另一方面也能在保证结构强度的前提下降低轴体整体重量，减少高速旋转时的转动惯量，提升传动响应速度。轴身中段设计有多段不同直径的阶梯轴肩，这些轴肩的作用不止是区分轴段直径，更重要的是为轴承、密封件、隔套等配套零件提供轴向定位基准，每一段轴肩的高度都经过计算，既要保证配套零件安装到位后不会发生轴向窜动，又要避免轴肩过高导致的应力集中，同时轴肩端面的垂直度公差控制在0.02mm以内，保证轴承安装后端面贴合均匀，不会出现偏载导致的轴承早期磨损。轴体右端的外花键段是动力输出的核心连接部位，花键采用渐开线齿形设计，相比矩形花键，渐开线花键的齿根强度更高，承载能力更强，对中性更好，适合大扭矩、频繁正反转的传动场景，花键的齿向公差、齿形公差都按照重载传动的精度等级设计，保证和配合的内花键套啮合时接触面积均匀，不会出现局部齿面过载压溃的问题。花键末端的小直径光轴段，是为了安装时引导花键顺利插入配合套内，同时也可作为末端密封件的安装定位面，避免传动过程中润滑油从轴端泄漏。从安装边界来看，法兰盘的外径尺寸决定了安装时需要在设备箱体上预留的沉孔空间，四个安装孔的中心距是安装时的核心定位尺寸，安装孔的直径适配常用的高强度螺栓规格，现场安装时不需要额外扩孔即可完成装配。轴身的最大直径段需要和箱体内部的轴承内圈配合，配合公差选用过渡配合，既保证轴承安装后不会和轴发生相对转动，又方便后期维护时的轴承拆卸。花键段的外径、齿距参数需要和配合的内花键套完全匹配，

　　设计时已经考虑了花键副的配合间隙，保证热胀冷缩状态下也不会出现卡滞问题。实际应用中，这类轴的工作转速通常在中低速区间，但传递的扭矩较大，因此轴体材料选用合金结构钢，经过调质处理后整体硬度达到HB240-280，花键齿面和轴颈配合位置再做高频淬火处理，表面硬度达到HRC45-50，既保证轴芯的韧性可以承受冲击载荷，又保证配合面和齿面的耐磨性，延长零件使用寿命。设计过程中还对轴的各阶临界转速做了校核，确保工作转速远低于一阶临界转速，避免运行过程中出现共振问题，同时对轴的扭转强度、弯曲强度都做了有限元仿真验证，在最大扭矩载荷下，轴体的最大应力出现在法兰与轴身的过渡位置，应力值远低于材料的许用应力，安全系数满足重载传动的设计要求。

　　轴体各段的表面粗糙度也根据配合性质做了区分，轴承配合面、花键齿面的粗糙度控制在Ra1.6以内，非配合的轴身表面粗糙度控制在Ra3.2以内，法兰安装端面的粗糙度控制在Ra3.2，保证安装时的端面贴合度。这类轴的密封设计通常在法兰内侧和花键前端的光轴位置安装骨架油封，油封配合的轴颈位置表面做了抛光处理，避免油封唇口被轴面的加工刀痕划伤，保证密封效果，防止设备内部的润滑油泄漏，同时阻挡外部的灰尘、水汽进入箱体内部，污染润滑油和轴承。在装配流程上，需要先将轴承、隔套、密封件依次从轴的右端套装到对应的轴肩位置，再将法兰端对准箱体的安装止口，穿入螺栓拧紧固定，最后将花键端和动力输出的内花键套对接完成装配，整个装配过程不需要特殊工装，常规的机械维修工具即可完成，后期维护时也可以单独拆卸轴组件进行检修，不需要拆解整个传动箱体，降低了维护成本和停机时间。
