液压油缸用活塞导向支撑结构

　　在液压执行元件的实际运行场景里，活塞导向器是保障活塞往复运动同轴度、避免活塞与缸筒内壁直接刮蹭的核心承载零件，常见于中高压重载液压油缸、伺服液压缸以及工程机械的执行油缸内部，安装位置处于活塞与缸筒的配合间隙段，部分结构也会集成在活塞端盖的内侧，承担径向支撑、运动导向、辅助密封承压的多重作用。从实际工况适配来看，这类导向结构需要承受活塞往复运动时产生的径向偏载，尤其是在工程机械的变幅油缸、转向油缸这类存在侧向力的应用场景中，导向器的耐磨性能、尺寸精度直接决定了油缸的整体使用寿命，一旦导向结构出现过度磨损，活塞会出现偏心刮蹭缸筒内壁的问题，轻则导致内泄增大、油缸输出力不足，重则会拉缸造成整个油缸总成报废。

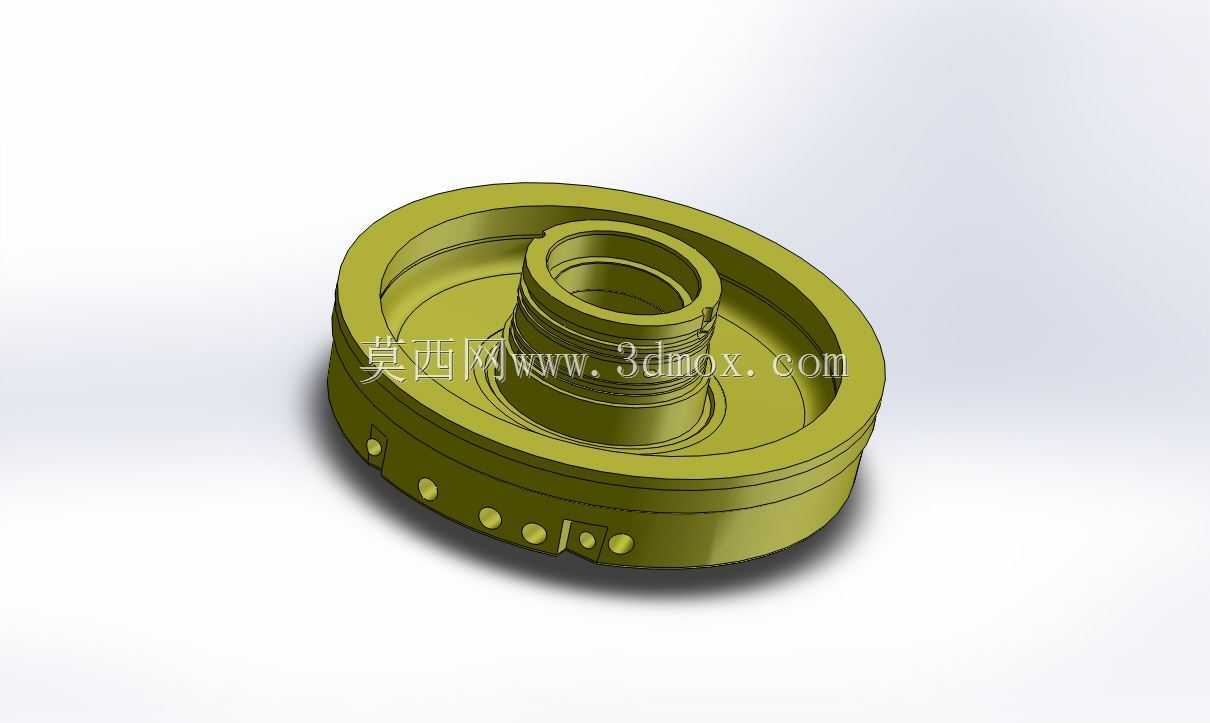

　　这款导向结构采用盘式阶梯同轴设计，整体为回转类对称结构，外圆面设置有均匀分布的点状储油槽，这些槽道在往复运动过程中可以留存少量液压油，形成持续的润滑油膜，降低导向面与缸筒之间的干摩擦概率，同时也能容纳运动过程中产生的微小金属磨屑，避免磨屑夹在配合面之间造成缸筒内壁划伤。内孔部位设置有多道环形卡槽，用于安装导向带、密封圈以及挡圈，不同的卡槽深度和宽度对应不同规格的密封元件，靠近活塞腔一侧的卡槽用于安装承压型密封圈，阻断高压腔与低压腔的泄漏路径，靠近外侧的卡槽用于安装防尘圈结构，阻挡外部环境中的粉尘、杂质进入油缸内部。设计过程中首先要匹配油缸的缸筒内径确定外圆的配合公差，通常外圆与缸筒内壁采用间隙配合，配合间隙控制在0.02-0.

　　05mm区间，既保证运动过程中不会出现卡滞，又能避免间隙过大导致的密封件偏磨。内孔的尺寸需要与活塞杆的外径匹配，同时要保证内孔与外圆的同轴度公差控制在0.01mm以内，避免装配后出现偏心问题。外圆边缘做了15度的倒角处理，方便装配过程中顺利导入缸筒，不会刮伤缸筒内壁的珩磨面，也不会切伤安装过程中经过的密封件唇边。安装边界方面，该零件的轴向厚度需要匹配活塞的安装槽宽度，装配时需要先在内孔的卡槽内依次装入对应的密封件和导向带，再将整体压入活塞端部的安装位，压装过程中需要保证受力均匀，避免零件出现翘曲变形导致同轴度超差。外圆面的储油槽深度控制在0.3-0.5mm，过深会降低导向面的承载面积，导致单位面积压力过大加剧磨损，

　　过浅则无法起到储油容屑的作用。从受力角度分析，该零件的材料通常选用具备自润滑性能的铜合金或者增强工程塑料，既保证足够的支撑强度，又具备良好的耐磨性能，在往复运动频率较高的伺服油缸应用场景中，还会在材料中添加固体润滑剂，进一步降低摩擦系数，减少运动过程中的爬行现象。在实际选型匹配过程中，除了基础的尺寸参数匹配，还需要根据油缸的工作压力、运动速度、工作介质类型调整导向器的材料和密封槽尺寸，比如在水基乳化液作为介质的油缸中，需要选用耐水腐蚀的材料，避免长期浸泡出现材料溶胀导致尺寸超差；在高速往复运动的油缸中，需要适当加大储油槽的容积，保证润滑油膜的连续性。这款结构的设计还充分考虑了加工工艺性，整体回转结构可以通过数控车床一次装夹完成内外圆和端面的加工，有效保证各配合面的位置精度，外圆的储油槽可以通过后续的铣削或者滚压工艺加工，不需要复杂的工装夹具，适合批量生产。装配完成后需要保证导向器的端面与活塞轴线垂直，垂直度公差控制在0.02mm以内，避免活塞运动过程中出现偏载，导致密封件局部磨损过快。在油缸的总装测试环节，导向器的配合精度是测试的重点项之一，需要通过空载往复运行测试，检查活塞运动是否存在卡滞、爬行现象，同时检测内泄量是否在允许范围内，确保导向结构与密封件、缸筒、活塞杆的配合达到设计要求。
