电锯铁芯腔体注塑模具结构设计

　　手持电锯作为园林修剪、木材裁切作业里的常用电动工具，其内部铁芯腔体承担着固定绕组铁芯、隔绝作业粉尘、传导结构应力的核心作用，这类带多向倒扣、内部嵌装槽密集的塑件，成型质量直接决定电锯整机的运行稳定性与绝缘防护等级，一旦腔体出现成型缩痕、配合面错位，轻则导致铁芯装配间隙过大引发工作异响，重则造成绕组绝缘破损触发漏电风险。

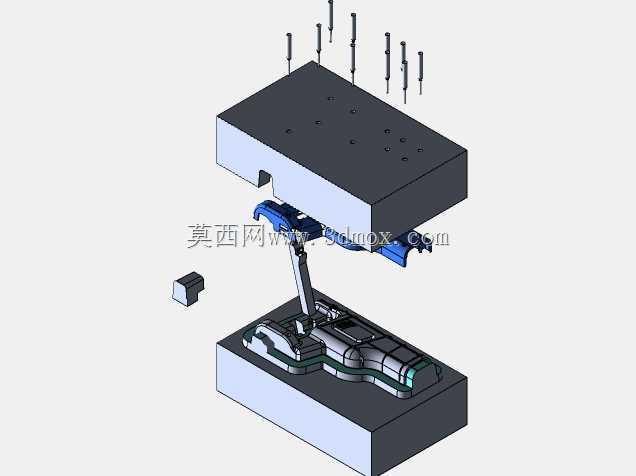

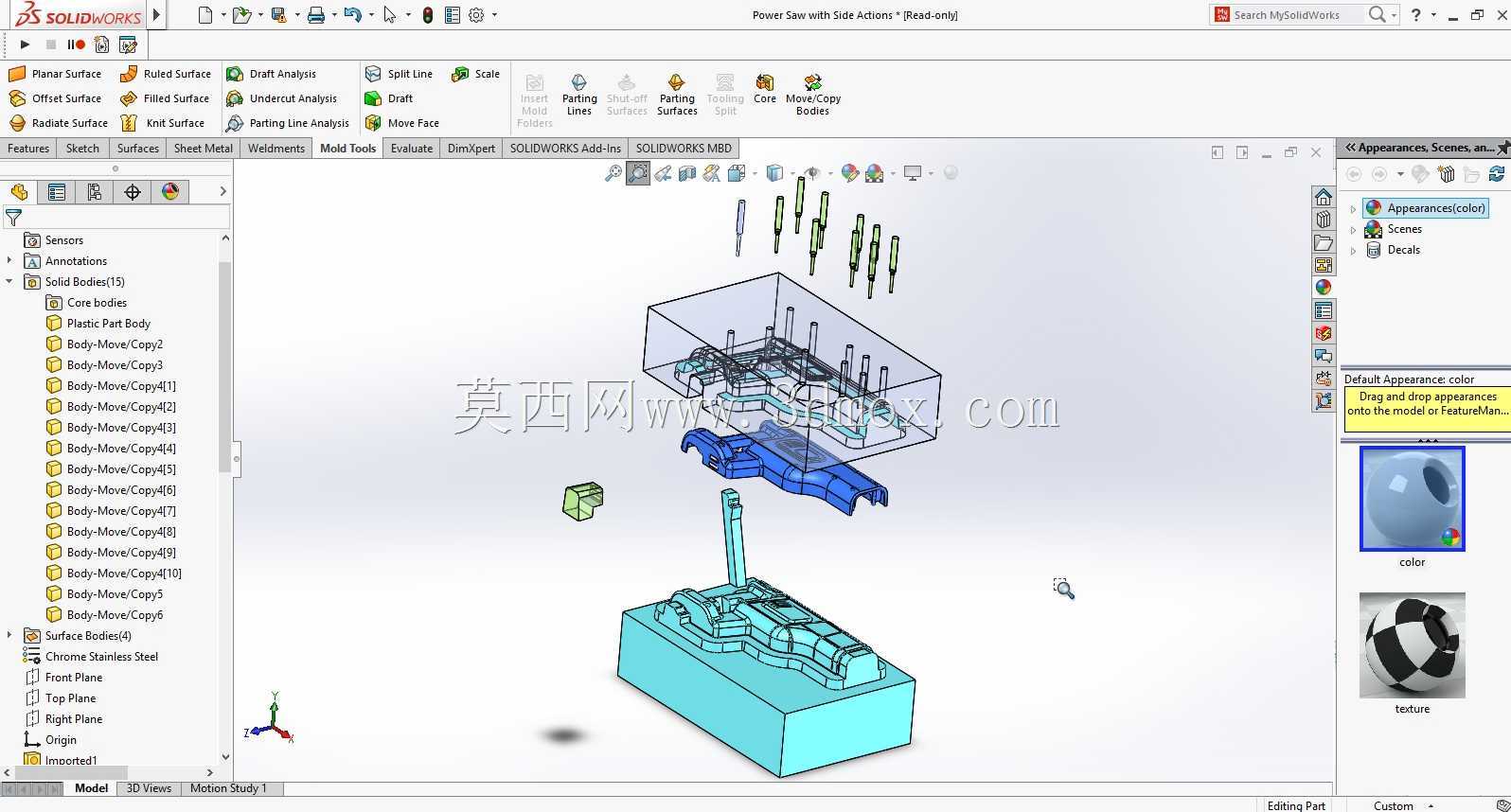

　　这套模具结构在设计初期，首先围绕塑件的功能需求拆分成型边界：腔体外侧的多组定位柱需要沿开模方向直接脱模，而内侧用于卡接铁芯的侧向倒扣、以及侧壁预留的走线槽位，无法通过单一开模动作完成脱出，因此在布局时先确定了主拉伸方向沿腔体主体轴向，将主分型面设置在腔体法兰边的贴合平面，保证开模后塑件留在动模侧，避免粘定模导致取件变形。

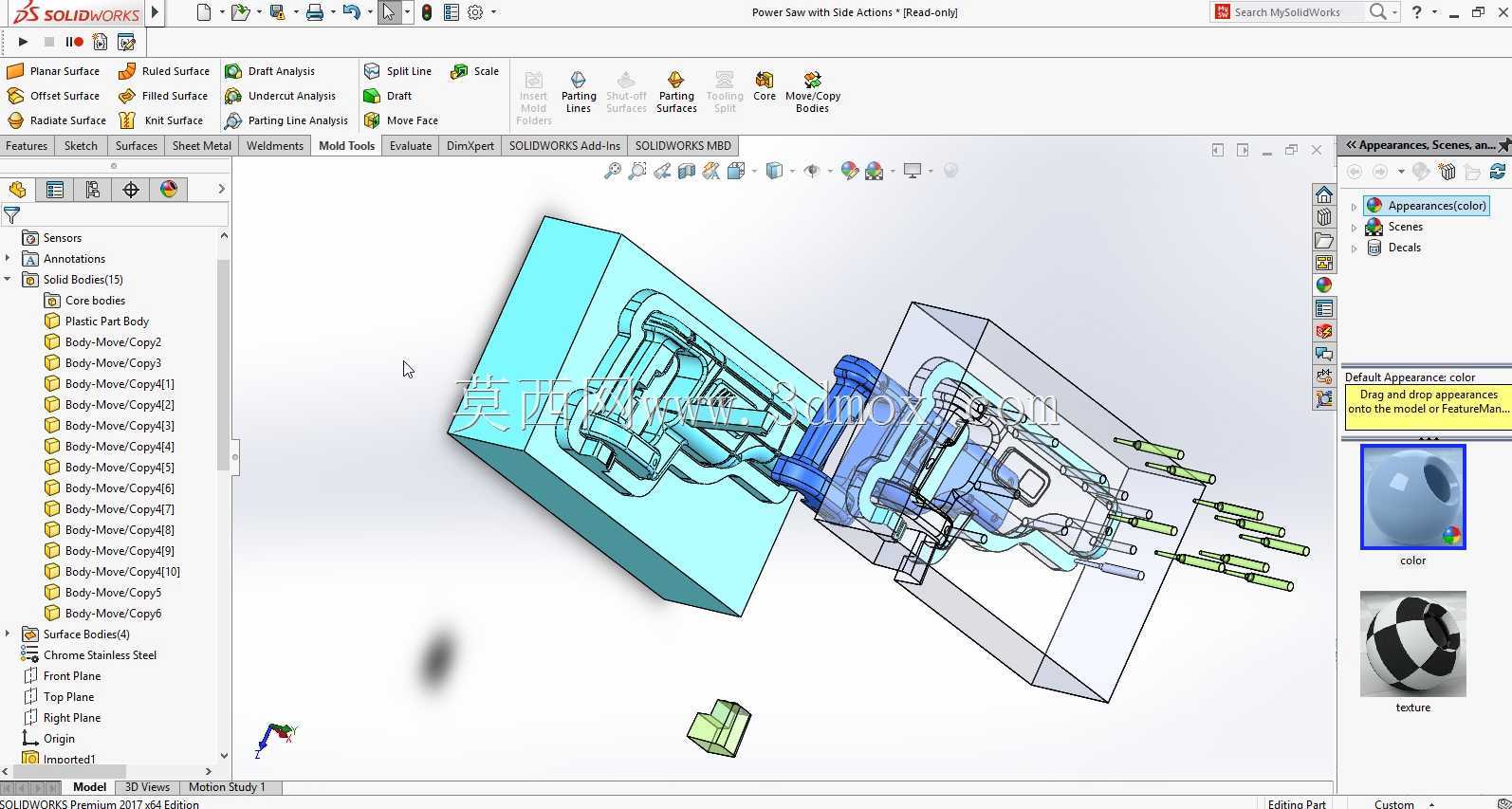

　　滑块机构的设计是这套结构的核心要点，针对腔体侧壁三处不同深度的倒扣特征，没有采用整体式大滑块结构，而是拆分了三组独立的小型滑块，每组滑块对应一处倒扣特征，滑块的导向采用嵌入式压条配合，导轨间隙控制在0.02mm以内，避免合模时滑块错位拉伤塑件表面；滑块的锁紧采用楔紧块直接锁紧，楔紧块的斜度比滑块斜度大2度，保证注塑充模时滑块不会受熔料压力后退产生飞边。

　　型芯与型腔的拆分充分考虑了加工便利性与冷却效率：型腔部分采用整体镶拼结构，将成型腔体外观面的型腔块单独拆分，采用预硬钢材质加工，后续如果出现外观面磨损可以单独更换，不需要报废整套模架；型芯部分则针对铁芯安装位的细小凸台，采用小镶件拼入主体型芯的结构，既方便加工时的电极放电作业，也能在细小凸台断裂时快速更换镶件，减少模具维修停机时间。冷却水道的布局围绕成型区域均匀排布，型腔侧水道距离成型面15mm，随腔体外形轮廓走环形回路，型芯侧则采用隔水片式冷却，保证型芯深处的热量能快速导出，避免塑件因冷却不均出现翘曲变形，导致后续铁芯装配时出现过盈量超差的问题。

　　安装边界方面，这套模架采用标准龙记模架规格，整体长宽尺寸适配200吨注塑机的哥林柱间距，定位圈尺寸匹配注塑机法兰标准，浇口套球面半径与注塑机喷嘴适配，顶出系统采用圆顶针配合扁顶针组合，在腔体的加强筋位置布置扁顶针，避免顶出时筋位发白断裂，顶出行程预留足够安全距离，保证塑件能完全脱出型芯不会卡滞。

　　在实际成型验证阶段，还需要针对PA加玻纤的原料特性调整排气结构，在型腔最后填充的位置开设深度0.02mm的排气槽，避免充模末端出现困气烧焦的问题，滑块的滑动面定期涂抹高温润滑脂，保证长期生产时滑块动作顺畅不会卡滞，整套结构的设计完全围绕电锯铁芯腔体的量产需求展开，兼顾了成型精度、加工成本与后期维护便利性，能满足批量生产时的稳定性要求。
