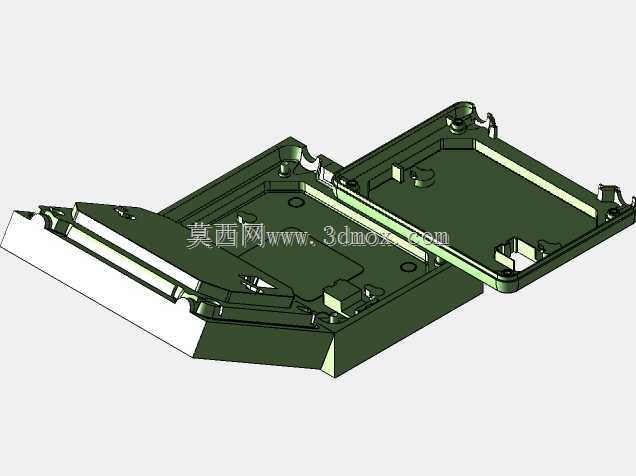

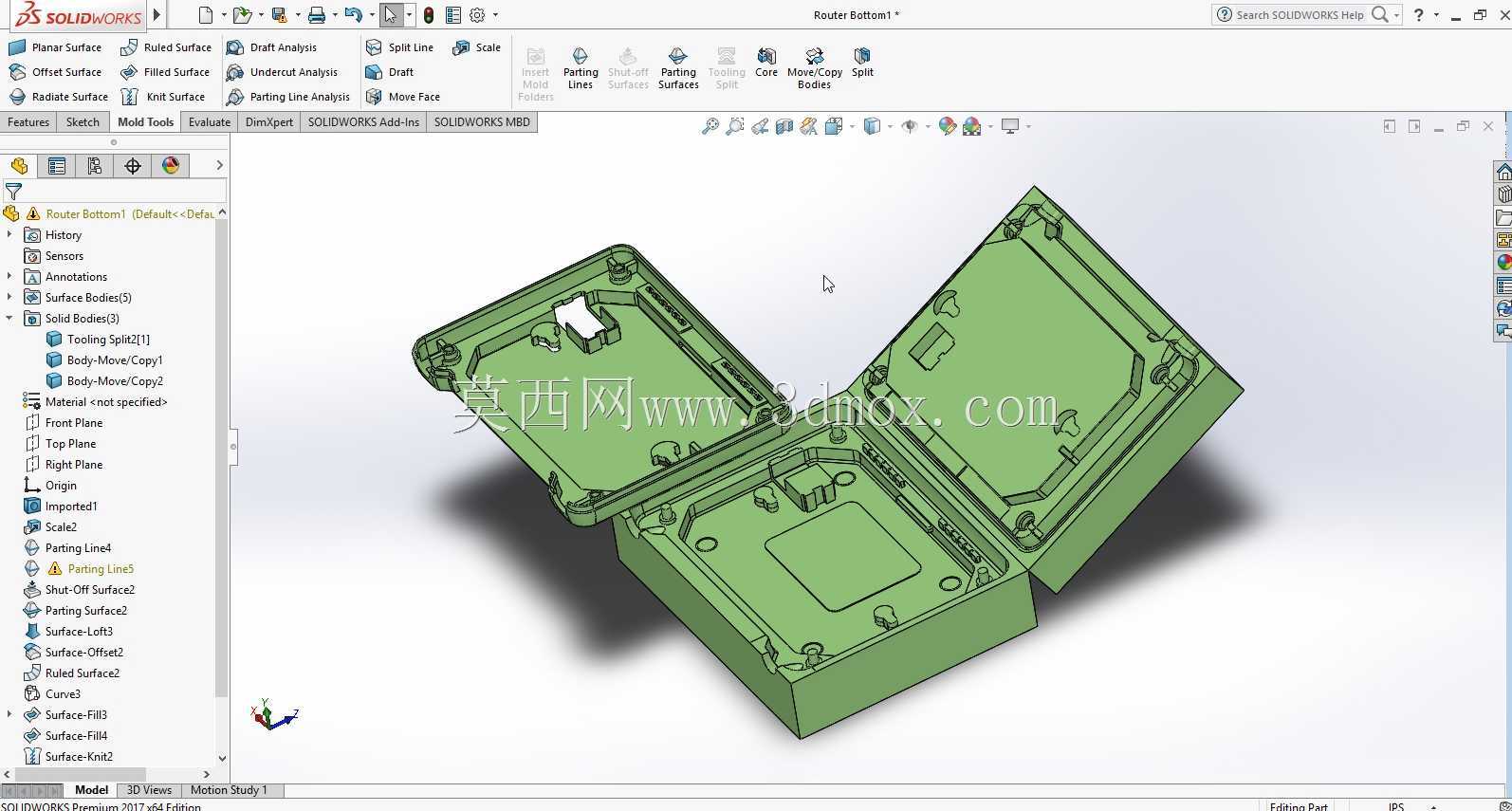

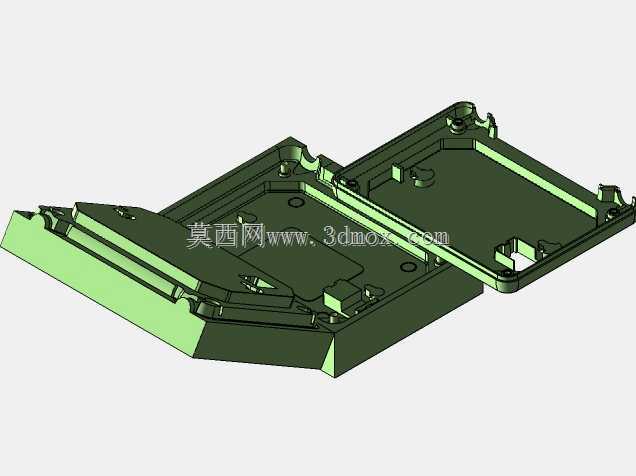

路由器外壳注塑成型模腔结构设计

　　这套结构针对家用桌面型路由器上下盖的注塑成型需求开发，日常应用场景覆盖民用网络终端设备的塑胶外壳批量生产环节，核心用途是为ABS材质的路由器底壳、上盖提供精准的成型腔体，保证壳体注塑后尺寸精度满足后续PCB主板、天线模块、接口组件的装配公差要求。从功能特性来看，模腔整体拆分了主型腔、侧抽滑块区域与小型芯镶件位，对应路由器壳体上的卡扣位、散热格栅槽、指示灯透光孔、网线接口避让槽等细节结构，避免注塑过程中出现粘模、缺胶、披锋过大的问题，同时预留的顶针位置对应壳体内部的支撑柱端面，不会在外观面留下顶出痕迹，满足消费类电子产品的外观质量要求。设计过程中优先考虑了壳体的安装边界约束：

　　路由器底壳内部需要容纳尺寸为100mm×100mm的方形PCB主板安装位，四个角的螺丝柱高度统一为6mm，柱体内径预留2.8mm的自攻螺丝孔，模腔对应位置做了0.3度的脱模斜度，既保证螺丝柱的成型强度，又能减少脱模时的柱体拉伤。侧滑块的抽芯方向垂直于壳体侧壁的接口开口方向，抽芯行程设定为8mm，足够避开侧壁上的RJ45接口卡扣倒扣，合模时滑块与主模仁的贴合面做了0.02mm的预压干涉量，防止注塑时跑胶产生飞边。主拉伸方向沿着壳体的开模方向设定，也就是垂直于壳体最大平面的方向，分型面选在壳体上下盖的贴合止口位置，止口处做了0.5mm的错位配合结构，模腔对应分型面做了R0.2的圆角过渡，避免长期生产后分型面出现压塌磨损。

　　型腔区域的表面做了晒纹预留位，对应路由器外壳的细磨砂外观要求，模仁边角处全部做了R0.3以上的圆角，减少注塑时的应力集中，同时提升塑胶熔体的流动填充效率，针对壳体上深度为2mm的散热格栅槽，模腔对应位置做了0.5度的单边斜度，槽底预留0.1mm的排气间隙，防止格栅处出现困气烧焦的缺陷。滑块区域的导向采用嵌入式压条导向，配合间隙控制在0.015mm以内，保证抽芯动作的顺畅度，不会因为长期往复动作出现偏移导致侧壁卡扣位成型错位。整套模腔的安装尺寸适配标准1515规格的模架，模仁整体长宽尺寸控制在180mm×160mm范围内，厚度为45mm，能够直接装入标准模架的模仁框内，不需要额外做非标模架定制，降低模具的加工与制造成本。在结构细节上，

　　针对壳体内部的定位筋位，模腔对应位置做了0.2mm的圆角，避免筋位处出现应力开裂，同时筋位的厚度控制在主体壁厚的0.6倍，防止注塑后筋位背面出现缩痕影响外观。合模时的定位依靠模仁上的四个零度直身锁定位，定位精度控制在0.01mm以内，保证上下模腔的同轴度，避免壳体出现错边问题。
