风扇挡板注塑成型模腔结构设计

　　这套结构针对消费电子类散热风扇的塑料挡板注塑工序开发，日常应用在桌面PC散热模组、机箱通风组件、小型工业设备通风口挡板的批量生产环节，核心作用是成型挡板上带卡扣位、通风栅格、安装定位柱的完整塑料件，解决薄壁带嵌合结构件注塑时易出现的翘曲、填充不足、脱模卡滞问题。

　　从实际生产适配性来看，这套模腔结构匹配常见的120mm、140mm规格方形风扇挡板成型需求，模架整体安装边界控制在标准300mm模宽的注塑机装夹范围内，定模侧与动模侧的合模导向采用常规导柱定位，不需要额外定制非标模架，适配车间多数卧式注塑机的装夹参数，不需要对设备拉杆间距、开模行程做特殊调整。

　　设计过程中优先处理了挡板的薄壁填充问题，风扇挡板整体壁厚均匀控制在1.8mm，边缘卡扣位置局部加厚到2.5mm，进胶点开设在挡板中心的轴套位置，采用潜伏式浇口，开模时可自动切断浇口凝料，不需要后续人工修剪。分型面的选择沿着挡板的最大轮廓线布置，避免在外观面出现分型线夹线，影响成品的外观质感。

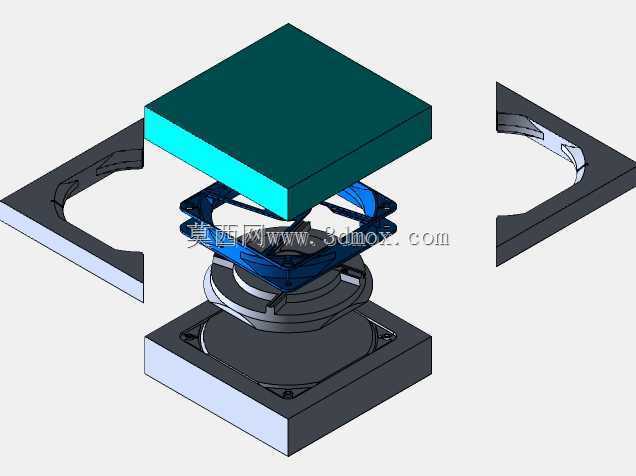

　　滑块结构的设计是这套结构的核心部分，挡板四个侧边带的内扣卡扣，采用四个侧向滑块同步抽芯的结构，滑块的抽芯行程设置为8mm，足够脱离卡扣的倒扣距离，滑块的导向采用斜导柱驱动，锁紧块的锁紧角度比斜导柱角度大2度，避免合模时滑块出现后退飞边的问题。型芯部分直接成型挡板的内侧栅格与安装柱，型腔部分成型挡板的外侧外观面，两者的贴合精度控制在0.02mm以内，避免合模时出现错位导致的产品壁厚不均。

　　模腔的冷却水路采用环绕式布置，在型芯内部开设直径8mm的直通水路，距离成型面的距离保持在15mm左右，保证冷却均匀，减少产品因为冷却不均出现的翘曲变形，成型周期可以控制在25秒以内，适配批量生产的效率要求。排气槽开设在分型面的末端以及滑块的贴合位置，深度控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现烧焦、缺胶的问题，又不会出现飞边溢出的情况。

　　顶出结构采用顶针+顶块的组合形式，在挡板的安装柱位置采用司筒顶出，在边缘的平面位置采用扁顶针，顶出力分布均匀，避免顶出时产品出现顶白、顶穿的缺陷，顶出行程设置为20mm，足够让产品完全脱离型芯，方便机械手取件或者人工取件。

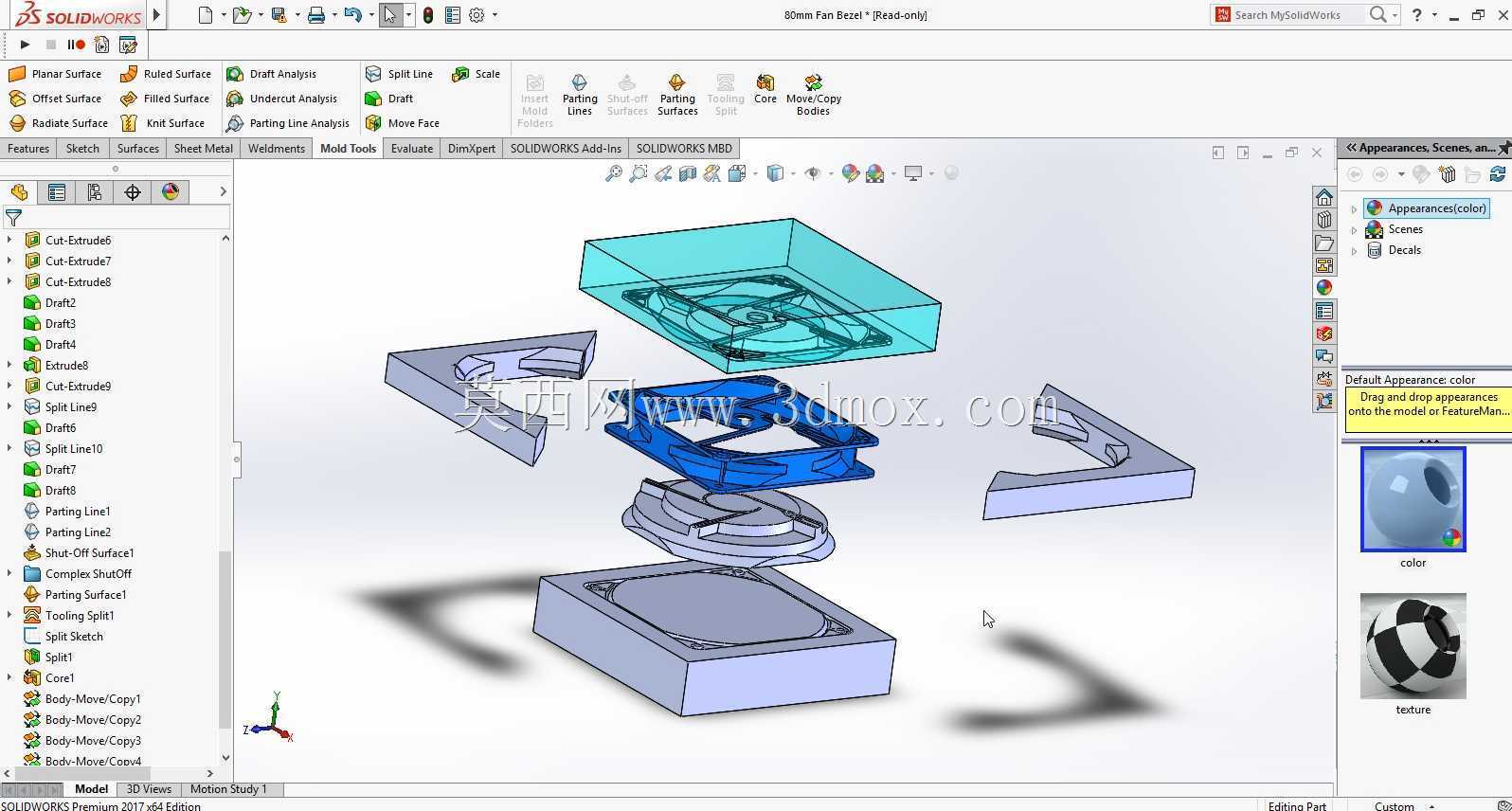

　　实际建模过程中，所有结构的拔模角度都做了统一处理，外观面的拔模角度设置为1度，内侧非外观面的拔模角度设置为1.5度，卡扣位置的拔模角度单独调整到3度，保证脱模顺畅不会出现粘模的问题。所有的尖角位置都做了R0.5的圆角过渡，既可以减少注塑时的应力集中，也能提升模具零件的使用寿命，避免热处理时出现应力开裂。

　　这套结构还预留了后续改款的调整空间，如果后续需要调整挡板的通风栅格样式，只需要更换型芯的镶件部分，不需要重新加工整套模架，能降低后续产品迭代的模具改造成本，适配同系列不同通风孔样式的挡板生产需求。
