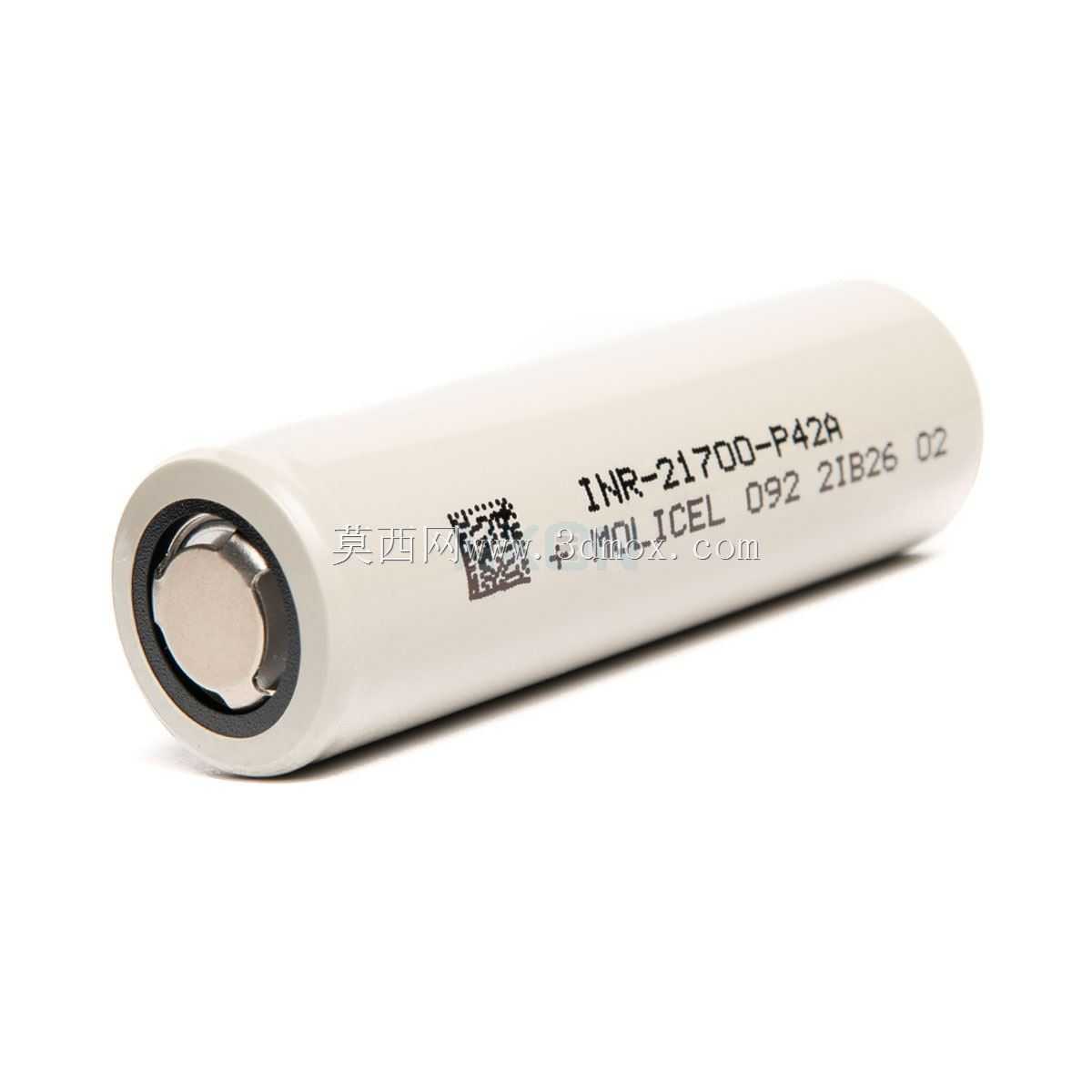

21700规格圆柱锂离子可充电电芯结构

　　在便携式储能、轻型电动两轮车、高倍率电动工具以及消费类大功率数码设备的供电方案选型中，圆柱型锂离子电芯始终是结构工程师优先考量的标准化供电器件，这款21700规格的动力型锂电芯，正是针对高倍率连续放电场景优化的标准化储能单元。从实际应用场景来看，这类电芯既可以单颗使用在强光手电、高亮度户外头灯这类对放电电流有较高要求的便携照明设备中，也可以通过串并联组合成不同电压与容量的电池包，适配电动助力自行车的动力供电、便携式户外储能电源的储能单元，甚至是部分工业级手持电动工具的动力源，相比传统的18650规格电芯，它在单位体积内的容量提升接近40%，同时大电流放电的内阻表现更稳定，能在持续大负载输出时保持更低的温升。

　　从产品功能特性来看，这款电芯的典型容量可以满足多数中小功率设备数小时的持续供电需求，标称电压平台适配绝大多数消费电子与轻型动力设备的供电输入范围，充电截止电压与放电截止电压的设置，匹配市面通用的锂电充电管理芯片参数，不需要额外开发特殊的充电控制逻辑，能直接套用成熟的锂电保护电路方案。4.2A的标准充电电流可以让电芯在1小时多的时间内完成大部分电量补充，45A的连续放电能力意味着它可以驱动峰值功率超过150W的负载，应对电动工具启动瞬间的大电流冲击也不会出现明显的电压跌落，适合对瞬时功率要求较高的使用场景。

　　在设计思路上，这款电芯采用了经典的圆柱卷绕结构，外壳采用镀镍钢壳作为负极集流体与结构支撑，正极采用绝缘密封结构与壳体隔离，同时在正极位置设置了泄压防爆结构，当电芯内部因为异常情况出现压力升高时，泄压阀会主动开启释放内部压力，避免出现壳体爆裂的安全风险。电芯表面的绝缘包覆层采用耐高温的PET材质，既可以避免多颗电芯组合使用时出现外壳短路的问题，也能在一定程度上抵御外部轻微的摩擦与磕碰，保护壳体表面的标识不被磨损。卷绕结构的极组设计充分利用了圆柱壳体的内部空间，在保证极片对齐度的前提下最大化填充活性物质，同时在极耳位置采用了多极耳焊接工艺，降低大电流放电时的极耳内阻，减少充放电过程中的发热。

　　从外形尺寸与安装边界来看，这款电芯的外径与长度完全遵循21700规格的行业通用标准，不需要单独开模定制配套的电池仓结构，市面通用的21700电池支架、镍带连接片、绝缘垫片都可以直接适配，在进行电池包结构设计时，工程师可以直接调用标准的电芯排布间距参数，预留足够的绝缘间隙与散热空间。单颗电芯的重量控制在合理范围内，在进行多串多并电池包设计时，可以准确计算整体电池组的重量分布，适配便携设备的配重需求。需要注意的是，在进行结构安装时，电芯的正极与负极需要预留足够的焊接或接触空间，避免金属结构件同时接触正负极造成短路，同时在电芯与固定支架的配合位置，要预留一定的公差余量，抵消电芯长期使用后可能出现的轻微膨胀，避免结构件对电芯壳体造成过度挤压。

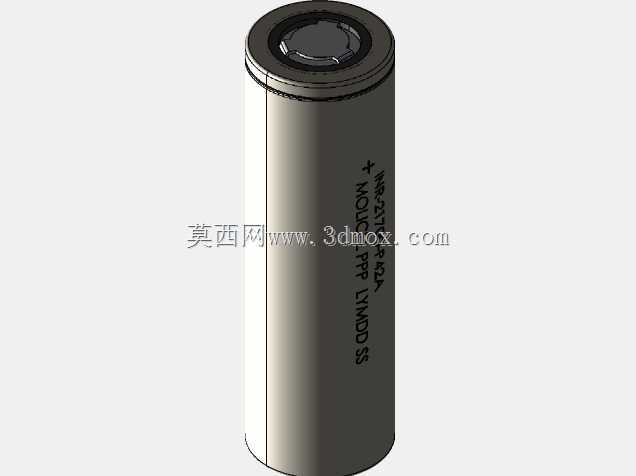

　　在实际的结构建模过程中，这款电芯的模型还原了真实产品的所有外部特征，包括正极的凸起结构、壳体的圆角过渡、表面标识的位置比例，工程师在进行电池仓或电池包设计时，可以直接将该模型导入装配体中进行干涉检查，验证电池仓的内径、长度尺寸是否匹配，确认正负极接触弹片的位置是否对齐，不需要反复测量实物样品的尺寸参数，能有效缩短结构设计的验证周期。同时模型的外观特征还原度足够支撑产品的渲染展示，在做产品方案演示时，可以直观呈现电池在设备内部的排布方式，方便团队评估整体结构的合理性。
