高功率圆柱磷酸铁锂动力电芯结构设计

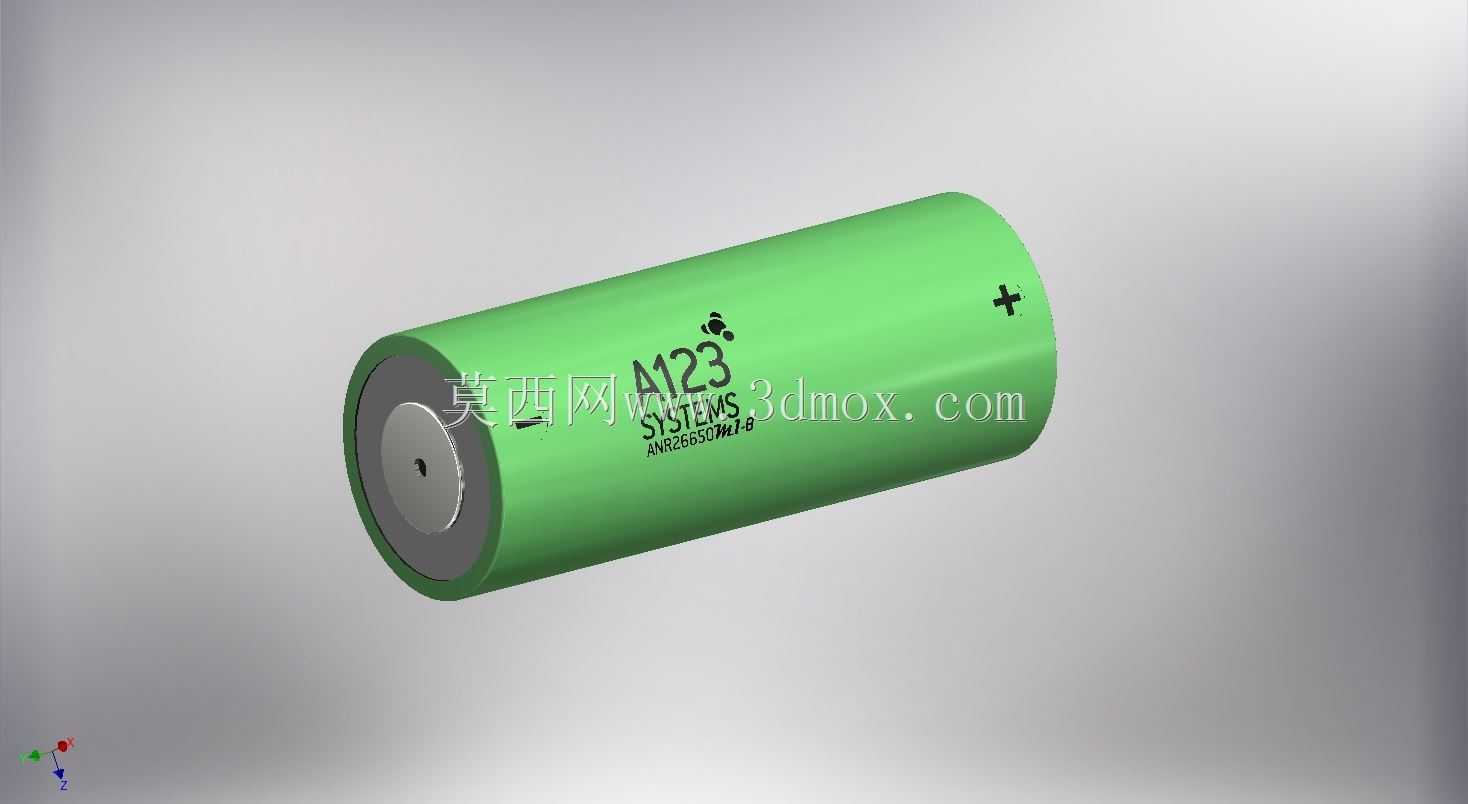

　　在便携储能、轻型电动交通、工业后备电源这类对功率密度与循环寿命有硬性要求的场景里，圆柱型磷酸铁锂电芯的结构合理性直接决定了整组电源的可靠性边界。做这类电芯的三维结构设计时，首先要跳出单纯画外形的误区，所有结构细节都要围绕电化学性能、散热路径、装配兼容性三个核心维度落地。这款26650规格的高功率电芯，壳体采用深冲镀镍钢材质，壁厚控制在0.3mm区间，既保证卷芯入壳时的结构刚度，避免壳体变形刮伤隔膜，又能控制整体重量占比，提升电芯的能量密度。正极盖帽位置集成了过流保护结构的安装位，设计时预留了0.2mm的泄压阀安装台阶，当电芯内部因为异常工况产生气体、压力达到阈值时，泄压阀能定向破裂释放压力，避免壳体爆裂带来的安全风险，

　　这个台阶的同轴度公差要控制在0.05mm以内，否则会导致泄压阀焊接偏位，影响触发压力的一致性。负极采用平底焊接结构，底部与壳体的焊接缝做了内凹处理，不会在电芯成组时因为底部凸起导致放置不平，同时底部平面的平面度公差控制在0.03mm，保证和汇流排焊接时的接触面积足够，降低大电流充放时的接触电阻。从实际应用场景来看，这类高功率电芯常被用在电动工具、启动电源、轻型电动车的电池组里，连续大电流放电的工况对电芯的极耳布局、散热路径要求极高，设计时在卷芯的极耳引出位置做了加宽处理，相比常规容量型电芯的极耳宽度提升了40%，降低极耳部位的电流密度，减少大电流放电时的局部发热。电芯的外壳表面做了哑光绝缘涂层处理，涂层厚度控制在0.02mm，

　　既保证电芯之间、电芯与电池仓支架之间的绝缘性能，又不会因为涂层过厚影响电芯外径尺寸，导致和标准26650规格的电池仓、支架出现装配干涉。在安装边界的设计上，严格遵循26650圆柱电芯的通用尺寸规范，外径控制在26mm±0.1mm，总高度控制在65mm±0.15mm，正极盖帽的凸起高度控制在0.8mm，能兼容市面上绝大多数通用型圆柱电池支架、弹片触点、焊接汇流排，不需要为这款电芯单独开模定制成组配件，降低下游客户的应用成本。设计过程中还考虑了电芯的散热需求，壳体侧壁的光滑圆柱面能和电池支架的弧形定位面形成紧密贴合，增大热传导接触面积，当电芯在大电流工况下产生热量时，能快速通过壳体将热量传导到支架、再通过电池组的散热结构带出，

　　避免热量在电芯内部累积导致性能衰减。另外在正负极标识的设计上，正极位置的十字凸起标识做了0.15mm的高度设计，既可以通过视觉快速区分正负极，也能在自动化装配时通过视觉识别系统快速定位电芯极性，避免装反导致的电池组短路风险，负极位置的壳体滚槽结构深度控制在0.5mm，既可以固定内部卷芯的轴向位置，避免电芯在受到振动、冲击时卷芯移位，又不会因为滚槽过深挤压内部卷芯，导致隔膜变形、正负极接触短路。从结构可靠性的角度，这款电芯的所有边角位置都做了R0.2的圆角处理，避免锐边在装配过程中划破绝缘层、划伤操作人员，同时在电芯入壳后的封口位置做了卷边处理，卷边的圆弧半径控制在0.3mm，保证封口位置的结构强度，在电芯经历长期循环、内部产生轻微胀气时，封口位置不会轻易开裂漏液。在做三维建模的时候，所有配合面的公差都按照实际量产的工艺要求做了预留，比如壳体和盖帽的配合位置预留了0.08mm的焊接间隙，保证激光焊接时的焊缝熔深一致，不会出现虚焊、焊穿的问题；卷芯的外径比壳体内径小0.2mm，保证卷芯能顺利入壳，同时不会因为间隙过大导致卷芯在壳体内部晃动。这类高功率电芯的结构设计，每一个尺寸细节都对应着实际量产、应用中的具体需求，没有多余的结构特征，所有的倒角、台阶、公差都是为了提升生产良率、优化使用性能、降低安全风险，这也是动力类电化学部件结构设计和普通外观类模型设计的核心区别，所有的结构决策都要落地到实际工况的验证逻辑里，不能只追求视觉上的效果。
