140毫米规格无刷风扇金属防护格栅结构

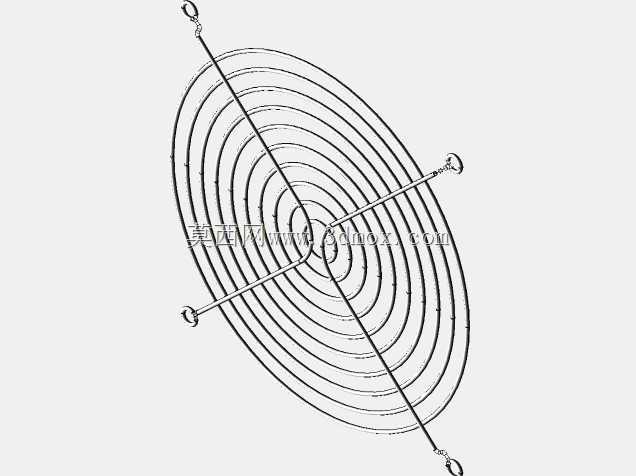

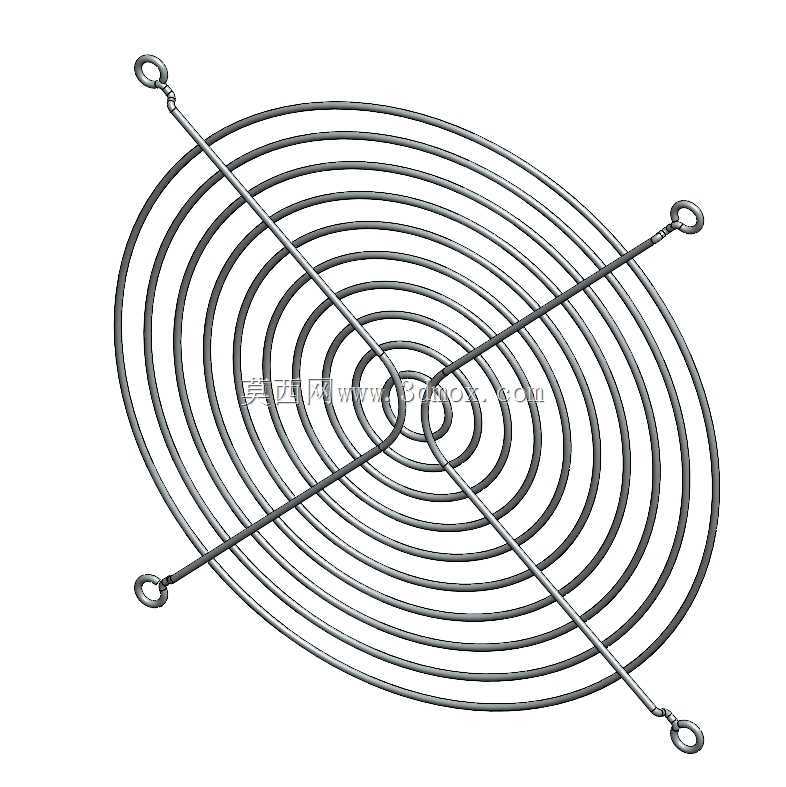

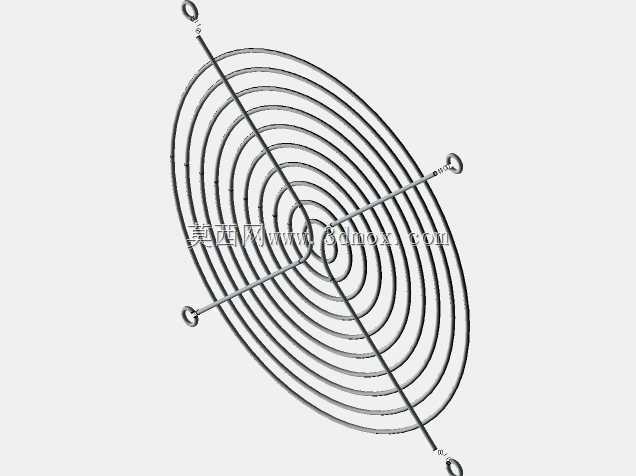

　　在工业电控柜散热、通讯基站设备通风、商用制冷机组风道、桌面级计算硬件散热这类场景里，外露的高速旋转扇叶始终是运维环节的安全隐患点——运维人员巡检时误触转动扇叶会造成机械伤害，设备运行环境里的线缆碎屑、金属焊渣、硬质颗粒物一旦被卷进扇叶，轻则打坏扇叶动平衡引发整机振动噪音，重则直接卡滞扇叶烧毁驱动电机，这时候适配尺寸的风扇防护格栅就成了散热回路里必不可少的结构件。这款适配140毫米安装孔距的无刷风扇防护格栅，在结构设计上完全围绕实际安装工况做了取舍，没有多余的装饰性结构，整体采用同心圆金属丝绕制的骨架结构，配合四根径向分布的支撑筋完成整体受力传导，每根支撑筋的末端都做了闭环挂耳结构，

　　安装时既可以用配套的螺丝穿过挂耳孔直接固定在风扇的四角安装位上，也可以在紧凑安装空间里用金属扎带穿过挂耳完成快速固定，适配不同场景的安装需求。从安装边界来看，这款格栅的外轮廓尺寸刚好匹配140毫米规格标准无刷风扇的安装孔位，支撑筋末端的挂耳孔中心距严格对齐常规140风扇的四角安装孔坐标，安装后不会超出风扇本体的外轮廓边界，不会和周边的钣金折弯边、电容元件、走线槽产生结构干涉，格栅的金属丝直径经过反复校核，既不会因为丝径过细导致整体结构偏软，受到轻微外力就出现变形塌陷触碰扇叶，也不会因为丝径过粗占用过多通风截面，影响风扇的实际进风效率。同心圆排布的金属丝间距做了梯度设计，靠近中心位置的环向丝间距更小，越靠近外圆环向丝间距适当放大，

　　这一设计逻辑是考虑到风扇中心位置对应扇叶的叶根区域，转动时线速度虽然低于叶尖，但手指误触时最先接触的往往是中心区域，更小的环间距可以完全阻挡成年人指尖穿过，而靠近外圆的区域对应扇叶叶尖，虽然线速度更高，但环向丝配合径向支撑筋已经能形成足够的防护密度，适当放大间距可以尽可能降低对通风量的阻挡，平衡防护性能与通风效率的矛盾。四根径向支撑筋采用和环向丝同直径的金属材质，和每一圈环向丝的接触点都做了牢固的连接处理，不会因为长期受风机运行的振动出现焊点松脱、丝条移位的问题，支撑筋的排布角度特意避开了常规扇叶的通过频率，不会在风机运行时产生周期性的气流切割噪音，避免额外的共振异音。在实际选型使用时，这类金属防护格栅相比塑料格栅有更宽的耐温范围，

　　在工业设备的高温排风侧、焊接设备周边的散热工位这类环境温度较高的场景里，不会出现高温老化变脆的问题，金属材质的抗冲击性能也更好，遇到外物意外撞击时不会直接碎裂失效，哪怕出现局部变形，只要没有触碰扇叶就可以继续使用，后期维护时也可以单独拆下格栅做清灰处理，反复拆装不会出现安装孔滑牙、结构断裂的问题。从建模逻辑来看，这款格栅的三维结构完全还原了实物的成型工艺，环向金属丝的螺旋绕制路径、径向支撑筋的直线度、末端挂耳的闭环折弯结构都和实际生产的工艺路径一致，结构工程师在做整机散热布局时，可以直接调用这个模型做干涉检查，提前确认格栅安装后和周边元器件的安全距离，也可以基于这个模型的安装孔位调整风扇的固定结构，不用再反复测量实物尺寸，能大幅缩短结构设计阶段的选型校核周期。
