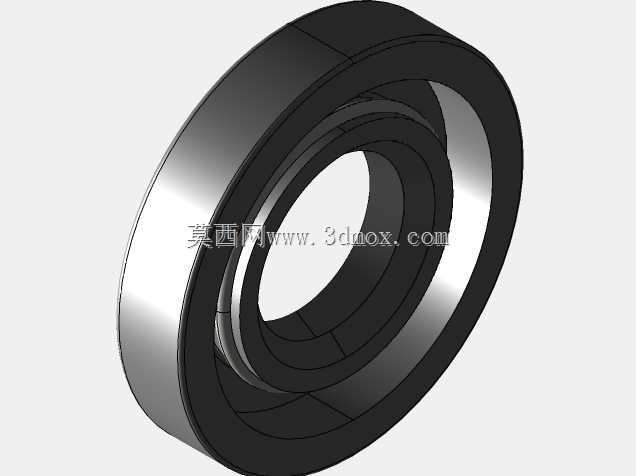

雅马哈TTR225越野摩托前轮轮毂结构

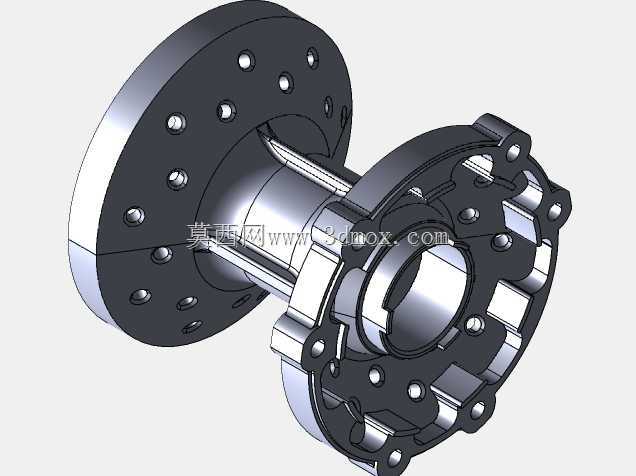

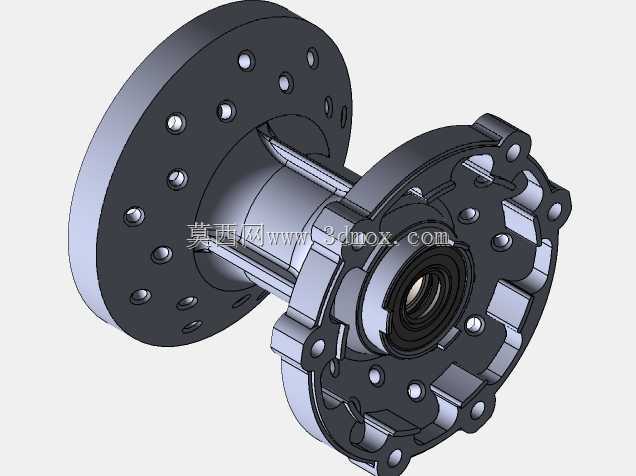

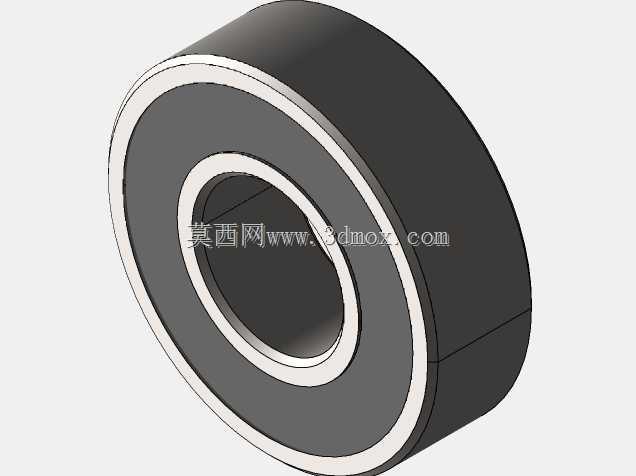

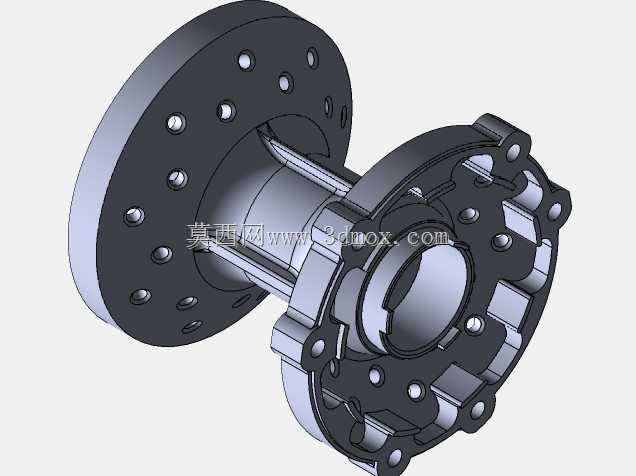

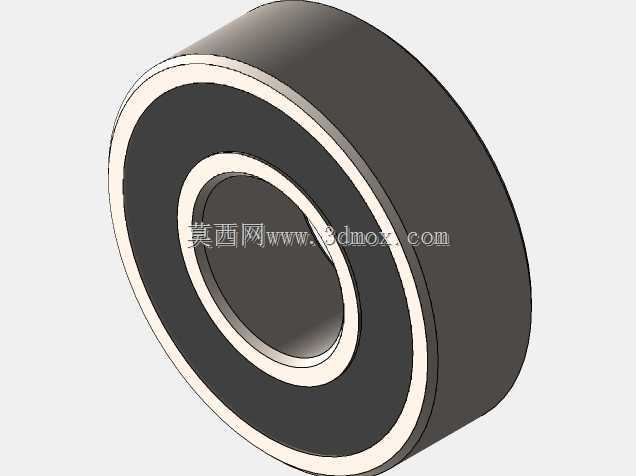

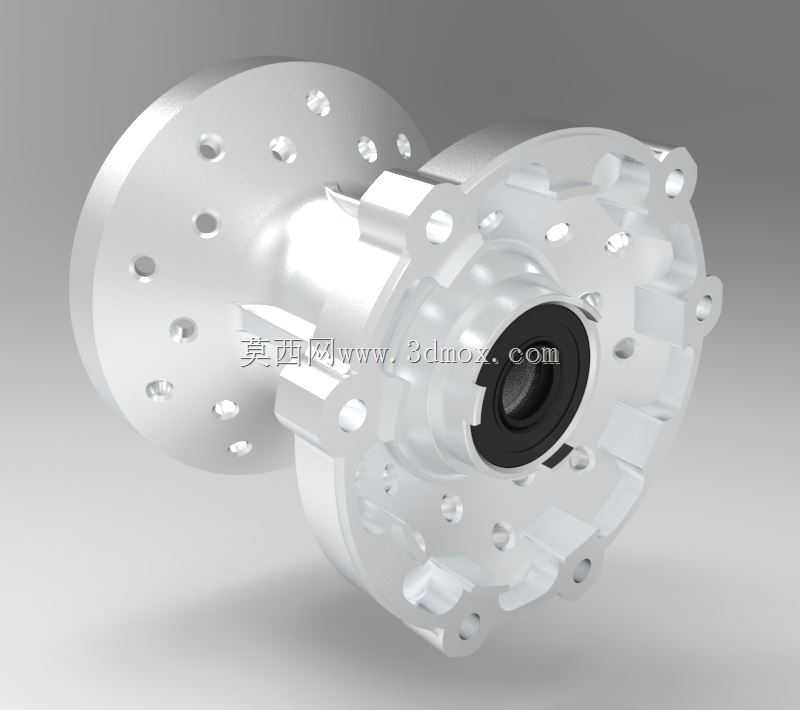

　　在非道路两轮越野载具的行走系统设计中，前轮轮毂作为连接轮辋、辐条、转向轴与制动组件的核心承力件，其结构合理性直接决定了复杂路况下的行驶可靠性与转向响应精度。这款适配雅马哈TTR225车型的前轮轮毂，在结构设计上充分考虑了越野场景下的交变载荷冲击，整体采用一体化铸造成型的基体结构，避免了拼接结构带来的应力集中风险，能够承受飞坡落地时的瞬时垂直冲击、转向时的侧向弯矩以及制动过程中的扭转力矩。从安装边界来看，轮毂中心轴腔的尺寸匹配15mm直径的前轮轴，轴承位的加工公差严格适配6202RS标准深沟球轴承，轴承位的轴向定位台阶高度经过精准核算，既能够保证轴承压装后的轴向限位可靠性，又不会因为台阶过高导致轴承外圈受力变形，影响转动顺滑度。

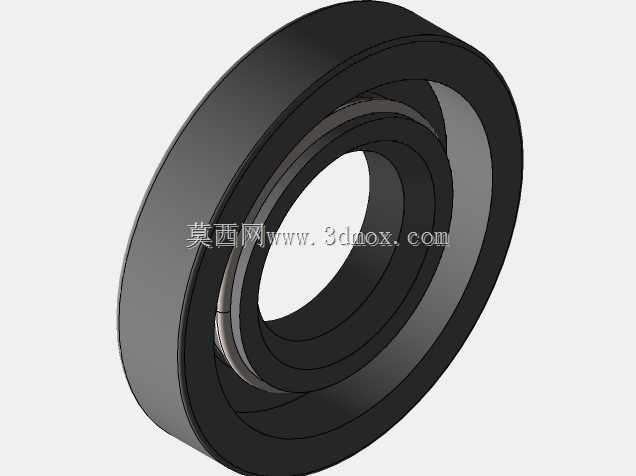

　　轴承外侧的密封件安装槽尺寸匹配对应规格的接触式橡胶密封件，能够在泥泞、沙尘、涉水的越野场景下阻挡外界杂质进入轴承滚道，延长轴承的维护周期，避免骑行过程中出现轴承卡滞、抱死的安全隐患。轮毂的辐条安装位采用36孔均匀分布设计，孔位的角度经过多轮调校，每一个孔的轴线都精准指向对应轮辋的安装点，保证辐条装配后能够均匀受力，不会出现单根辐条应力过大导致的断裂或轮辋偏摆问题。不同于普通街车轮毂的轻量化薄壁设计，这款越野轮毂的辐条座部位做了局部加厚处理，在辐条孔周围设置了环形加强筋，能够分散辐条张紧力带来的局部应力，即使在长时间高强度越野骑行、辐条张力出现小幅波动的情况下，也不会出现辐条孔开裂的问题。轮毂的制动侧集成了制动盘安装法兰，

　　法兰面上的安装孔位按照原厂制动盘的孔距标准加工，安装面的平面度控制在合理公差范围内，能够保证制动盘装配后与轮毂轴线的垂直度，避免制动过程中出现刹车抖动、制动片偏磨的问题。轮毂的另一侧设计有里程表驱动机构的安装腔体，腔体内部的卡位结构能够精准固定里程表从动齿轮，保证前轮转动时里程计数的准确性，同时腔体外侧的密封结构能够避免泥水侵入齿轮啮合部位，防止齿轮过早磨损。在整体重量控制上，设计过程中通过拓扑优化的方式，在非承力区域做了合理的减材处理，在轮毂的法兰盘非安装位设置了均匀分布的减重孔，既保证了整体结构强度满足越野工况的载荷要求，又尽可能降低了前轮的簧下质量，提升前轮的路面跟随性与转向灵活性。从装配逻辑来看，

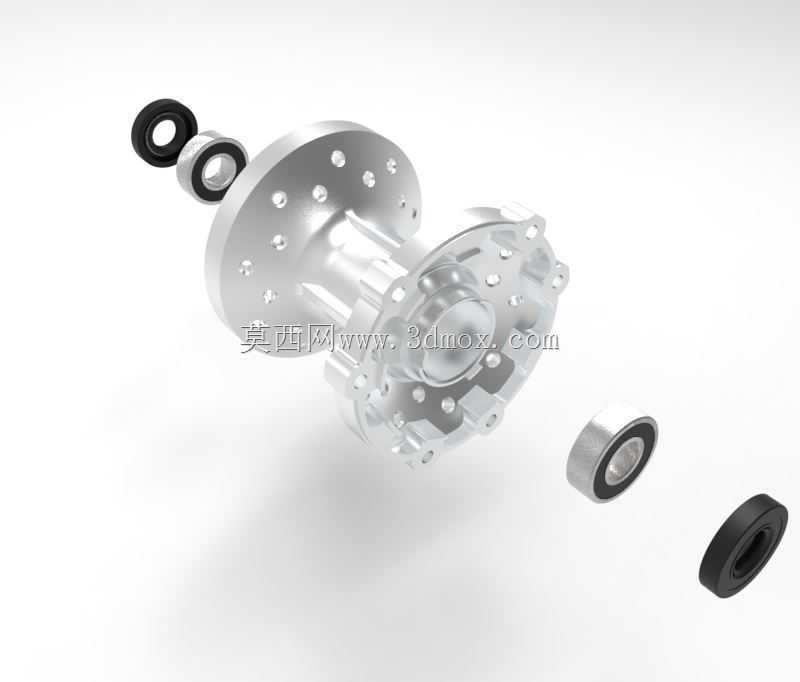

　　整个轮毂的装配流程完全适配原厂前叉的安装尺寸，两侧的轴承安装位同轴度经过严格校核，压装轴承后轮毂转动无卡滞、无径向跳动，装配完成后前轮轴能够顺畅穿过两侧轴承内圈，不会出现别劲的问题。轮毂的表面处理采用硬质氧化工艺，相比普通喷漆处理拥有更高的表面硬度与耐腐蚀性，能够抵御越野过程中飞石击打、泥水侵蚀带来的表面损伤，长期使用也不会出现表层脱落、基体腐蚀的问题。在实际使用场景中，这款轮毂不仅能够满足原厂车型的替换需求，其36孔的辐条布局与标准轴承规格，也为电动自行车的越野化改装提供了可靠的核心部件选项，改装时只需匹配对应孔数的19寸越野轮辋与合适规格的辐条，即可完成前轮组的组装，适配多种非道路休闲骑行载具的行走系统升级需求。设计过程中还充分考虑了维护便利性，轴承位的设计预留了标准轴承的拆卸空间，后期维护时无需使用专用工具即可完成轴承的更换操作，降低了日常维护的难度与成本。轮毂上所有的安装孔位都做了倒角处理，既能够去除加工毛刺避免装配时割伤操作人员，也能够在装配螺栓、辐条条帽时起到导向作用，提升装配效率。
