FSA-7号1-1/8英寸自行车碗组结构设计

　　日常做自行车结构设计时，车头部位的碗组是很容易被入门设计者忽略，但实际对骑行操控手感、转向顺滑度、车架前叉使用寿命影响极大的部件，这次拆解建模的这款1-1/8英寸规格的碗组，是目前山地车、公路车、城市通勤车里应用占比最高的标准尺寸规格，适配绝大多数常规口径的前叉上管与车架头管。很多刚接触自行车结构的工程师容易把碗组当成简单的环形衬套，实际上它承担的是前叉与车架之间的转动连接、径向载荷承载、轴向冲击缓冲的多重作用，骑行过程中路面传递上来的颠簸震动、转向时的侧向受力、刹车时的前倾载荷，都会首先作用在碗组的接触面上，要是结构设计不合理，轻则出现转向卡顿、旷量异响，重则会磨损头管内壁或者前叉上管，带来骑行安全隐患。

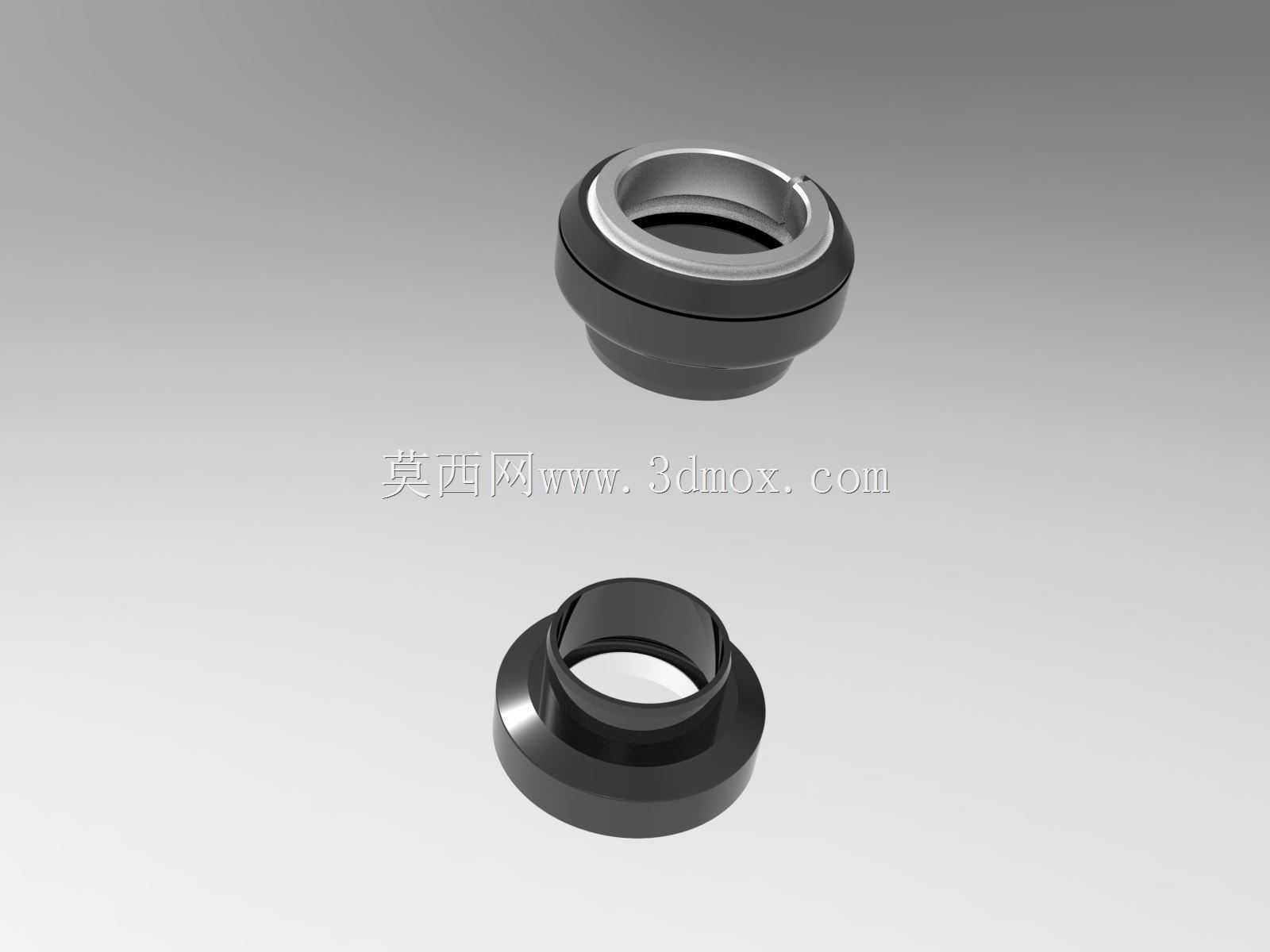

　　这款碗组采用的是上下分体式的压入结构设计，上碗和下碗分别压入车架头管的上下两端，配合内置的轴承结构实现顺滑转动，1-1/8英寸的尺寸对应的是前叉上管28.6mm的标准外径，这个尺寸规格从九十年代末开始逐步取代更早的1英寸规格，成为行业通用标准，不管是铝合金车架、碳纤维车架还是钢制车架，只要头管加工尺寸符合标准压入公差，都能适配这款碗组。设计过程中首先要考虑的是压装边界，上下碗的外圆与车架头管的配合采用过盈配合，过盈量控制在0.05-0.12mm之间，既能保证压装后不会出现松动移位，又不会因为过盈量太大导致头管出现应力开裂，尤其是碳纤维车架的头管，过盈量的公差控制要比金属车架更严格，避免压装过程中出现碳纤维层分层的问题。

　　从结构细节来看，碗组的接触端面做了对应的锥度设计，上碗的端面与把立的锁紧垫圈配合，下碗的端面与前叉的叉肩接触，两个接触面都做了表面硬化处理，因为日常锁紧把立的时候会产生很大的轴向压紧力，要是表面硬度不够，长期使用后会出现压痕凹陷，导致锁紧失效出现转向旷量。轴承位的设计采用了密封式深沟球轴承的适配结构，轴承外圈与碗体内壁过盈配合，内圈与前叉上管间隙配合，配合间隙控制在0.02-0.04mm，既保证安装的时候能顺利套入前叉上管，又不会因为间隙太大出现转动偏心。很多人好奇为什么这款碗组会标注清管器相关的命名，实际上是因为这款碗组的内壁做了光滑的圆弧过渡设计，在穿装前叉上管的时候，能引导线管、油管顺利从头管内部穿过，对于内走线设计的自行车来说，这个过渡结构能大幅降低穿线的难度，避免线管在头管内部出现卡滞、磨损外皮的问题，这也是很多同规格廉价碗组没有考虑到的细节，不少便宜碗组内壁是直角台阶，穿内走线的时候经常会把线管外皮刮破，导致变速或者刹车性能受影响。

　　实际安装的时候，需要使用专用的压入工具将上下碗平稳压入头管，不能用锤子直接敲击，否则会导致碗体变形、轴承位偏心，压装到位后要保证上下碗的端面与头管端面完全贴合，没有缝隙，之后装入轴承、防尘密封圈，再套上前叉上管，安装调整垫圈、把立，最后锁紧吊芯螺丝调整轴承预紧力，预紧力的调整也很关键，太紧会导致转向沉重、轴承磨损加快，太松会出现转向旷量，正常调整到转向顺滑无卡顿，前后晃动前叉没有间隙的状态就可以。日常使用过程中，碗组的密封圈能阻挡泥水、灰尘进入轴承内部，延长保养周期，正常骑行环境下每年做一次保养，拆开清理旧润滑脂，重新注入低温性能好的润滑脂就能保证长期顺滑使用，要是在多雨或者泥泞路况下骑行，保养周期要适当缩短，避免泥沙进入轴承导致滚道磨损。

　　从建模的角度来说，做这类标准自行车配件的三维模型，首先要严格卡准行业通用的安装尺寸公差，不能随意更改配合面的尺寸，否则做出来的模型拿去加工或者做装配验证的时候会出现装不上的问题，其次是各个密封槽、轴承位的倒角、圆角细节要还原到位，这些细节虽然不影响整体外观，但实际生产和装配的时候都是影响成品合格率的关键，比如碗体外圆的导入倒角，要是做小了，压装的时候很容易出现刮伤头管内壁、压偏的问题，一般导入倒角做15度、1mm宽度的结构就能很好地引导压装。另外碗组的外形做了收窄的流线型设计，不会突出头管太多，既减轻了整体重量，又能避免骑行过程中腿部碰到碗组突出部位，影响踩踏动作，整体重量控制在100g左右，对于轻量化的公路车或者山地车来说，这个重量也符合配件的轻量化设计要求，不会给整车增加多余的负重。
