电动自行车方钻杆正弦无刷电机控制器

　　在两轮电动出行装备的电驱系统匹配工作中，电机控制器是衔接电池组、驱动电机与操控端的核心功率部件，这款适配24V-72V电压平台的正弦无刷电机控制器，主要面向民用电动自行车、轻型改装电助力车的动力控制场景，可覆盖日常通勤、短途载物等多数民用两轮电驱装备的动力输出需求，适配峰值300A、持续120A的电流输出能力，能够匹配多数常规功率的轮毂式、中置式无刷电机使用。

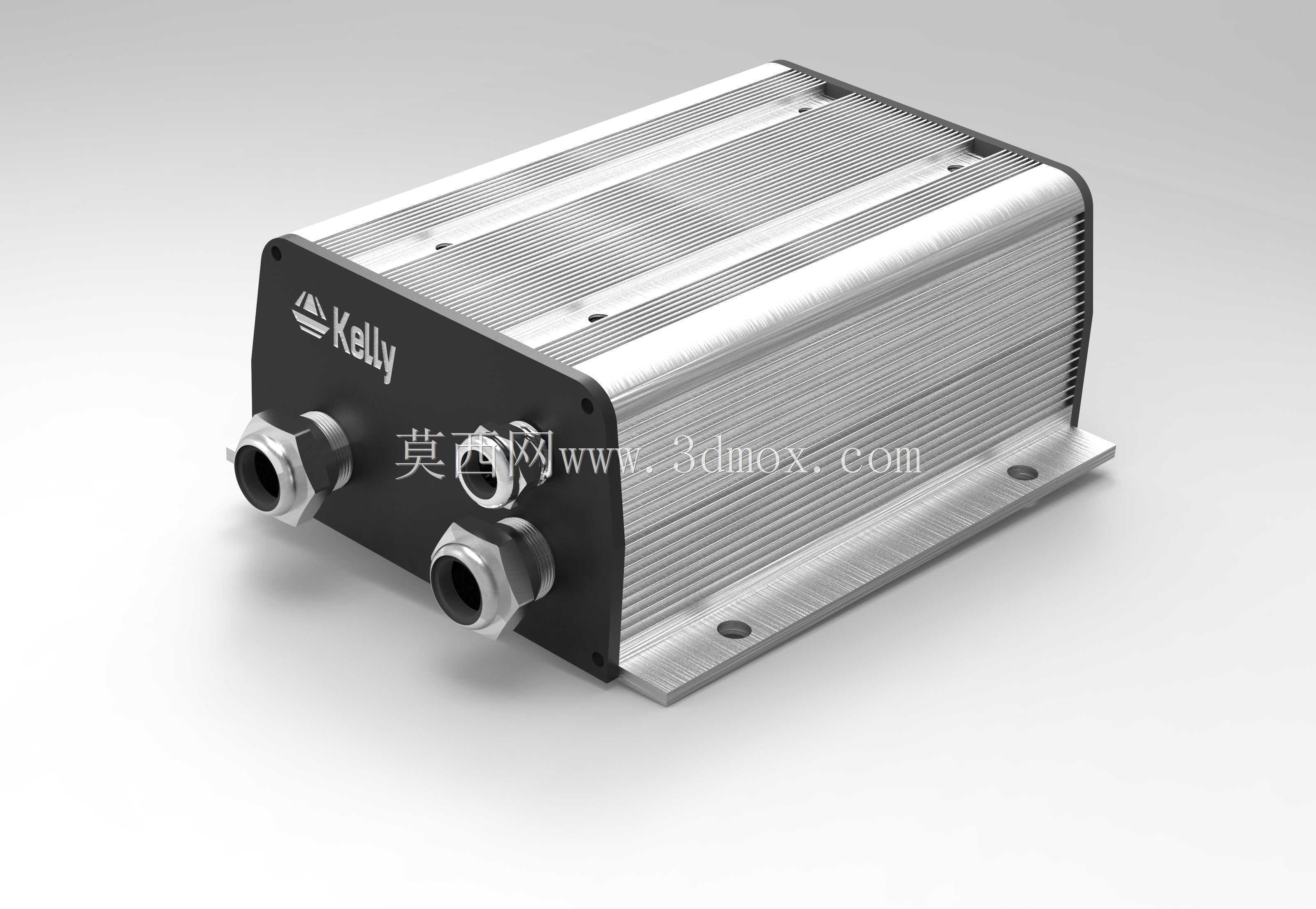

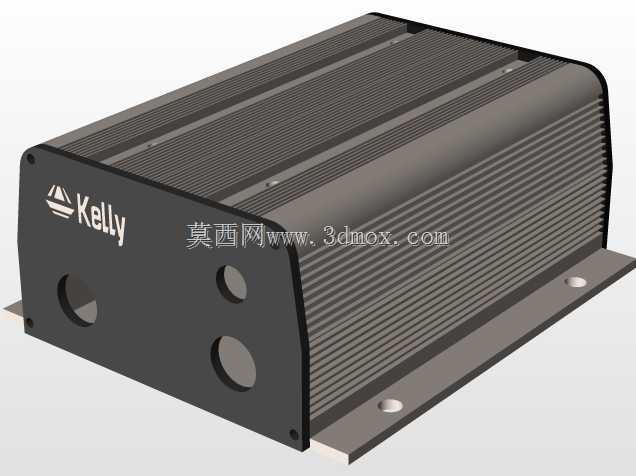

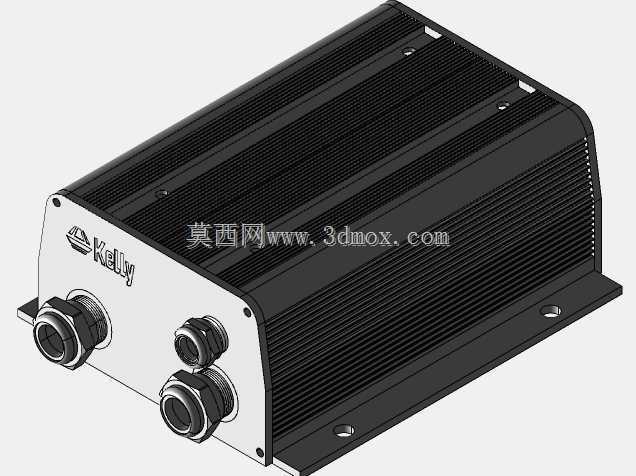

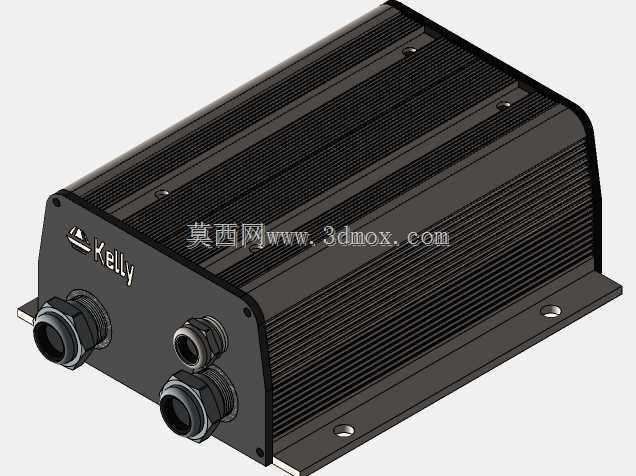

　　从实际使用的功能逻辑来看，这款控制器采用正弦波驱动方案，相比传统方波驱动的控制器，能够大幅降低电机运转过程中的转矩脉动，减少低速行驶时的电机抖动与电磁噪音，提升骑行过程中的动力平顺性，同时内置的可编程控制逻辑，可根据不同车型的电机参数、电池特性、骑行需求调整限流值、加速曲线、制动能量回收阈值等核心参数，适配不同配置的ebike改装与量产配套需求。控制器的功率回路做了针对性的散热优化，外壳采用拉伸铝型材一体成型结构，壳体表面密布平行散热鳍片，能够在持续大电流输出工况下，将功率管产生的热量快速传导到外部空气中，避免高温导致的功率降额或者器件损坏，满足长时间爬坡、高速行驶等大负载工况的使用要求。

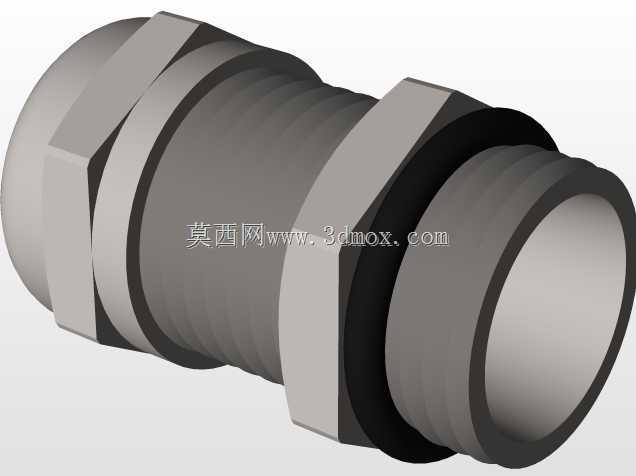

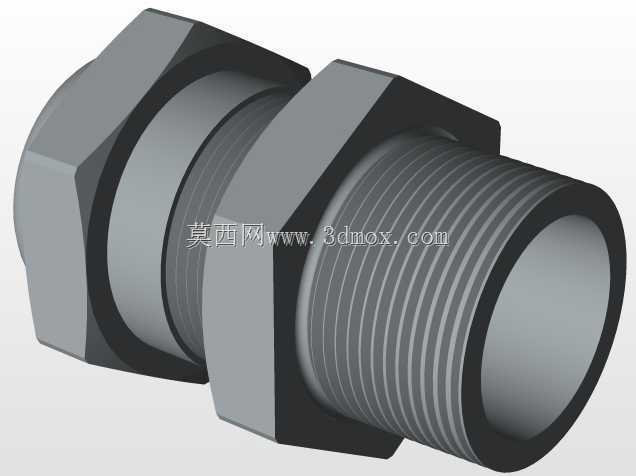

　　结构设计层面，控制器采用密封式壳体结构，端盖与铝型材主体之间设置密封胶条，外部接线端采用金属防水接头，能够阻挡日常骑行过程中的雨水、扬尘侵入壳体内部，适配户外复杂使用环境的防护需求。壳体底部延伸出一体式安装固定脚，固定脚上预制两个安装孔位，安装时可通过螺栓直接固定在车架的预留安装平面上，不需要额外设计复杂的安装支架，能够适配多数常规自行车架的安装空间。接线端统一布置在壳体的同一侧端面上，包含电源正负极接线端、电机三相接线端以及信号通讯接口，接线时可顺着车架走线方向整理线束，避免线束弯折干涉，同时金属接头自带锁紧结构，可避免骑行振动导致的接线松脱，提升长期使用的可靠性。

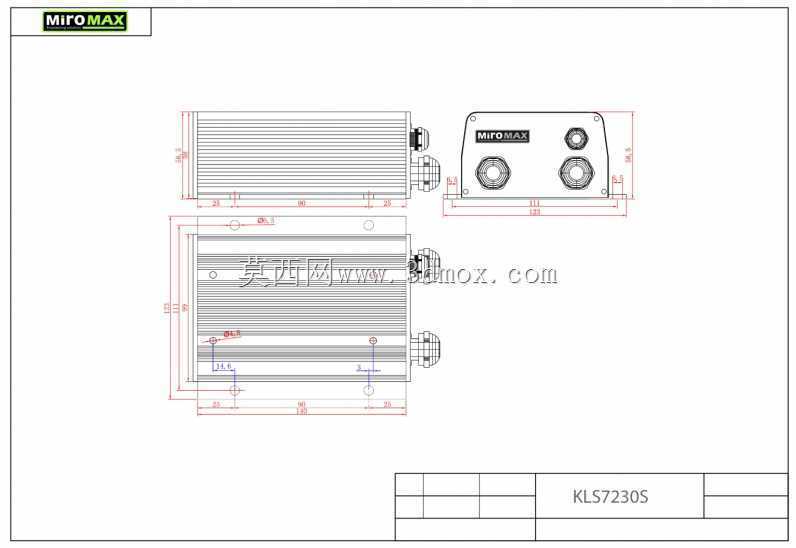

　　从安装边界的适配性来看，这款控制器的整体外形为规整的长方体结构，铝型材壳体的棱边做了倒角处理，不会出现尖锐边角刮擦车架线束或者骑行者衣物的问题，整体体积紧凑，能够安装在自行车车架立管、座管下方或者后货架下方的空余空间内，不会占用脚踏、电池安装的预留位置。在做整车三维布局设计时，需要注意在控制器散热鳍片周边预留至少10mm的空气流通间隙，避免周边部件完全贴覆散热鳍片影响散热效率，同时接线端需要预留足够的线束弯折半径，避免防水接头处的线束过度弯折导致密封失效。控制器的重量分布均匀，固定后不会导致整车重心出现明显偏移，不会影响骑行过程中的操控稳定性。

　　在实际选型匹配过程中，需要确认控制器的电压适配范围与整车电池组的额定电压匹配，峰值电流输出能力能够覆盖电机的最大峰值电流需求，避免出现限流值过低导致的动力不足，或者限流值过高导致的电机、电池过载问题。这款控制器的信号接口支持常规的霍尔信号传输、刹车信号输入、调速转把信号输入，同时预留了通讯端口，可连接编程设备调整内部控制参数，能够满足不同厂家电机的匹配调试需求，不需要额外加装信号转换模块，简化整车的电气布线复杂度。壳体表面做了阳极氧化处理，具备基础的耐腐蚀能力，能够应对日常骑行过程中遇到的潮湿、泥水飞溅等场景，不会轻易出现壳体锈蚀的问题，延长部件的实际使用寿命。
