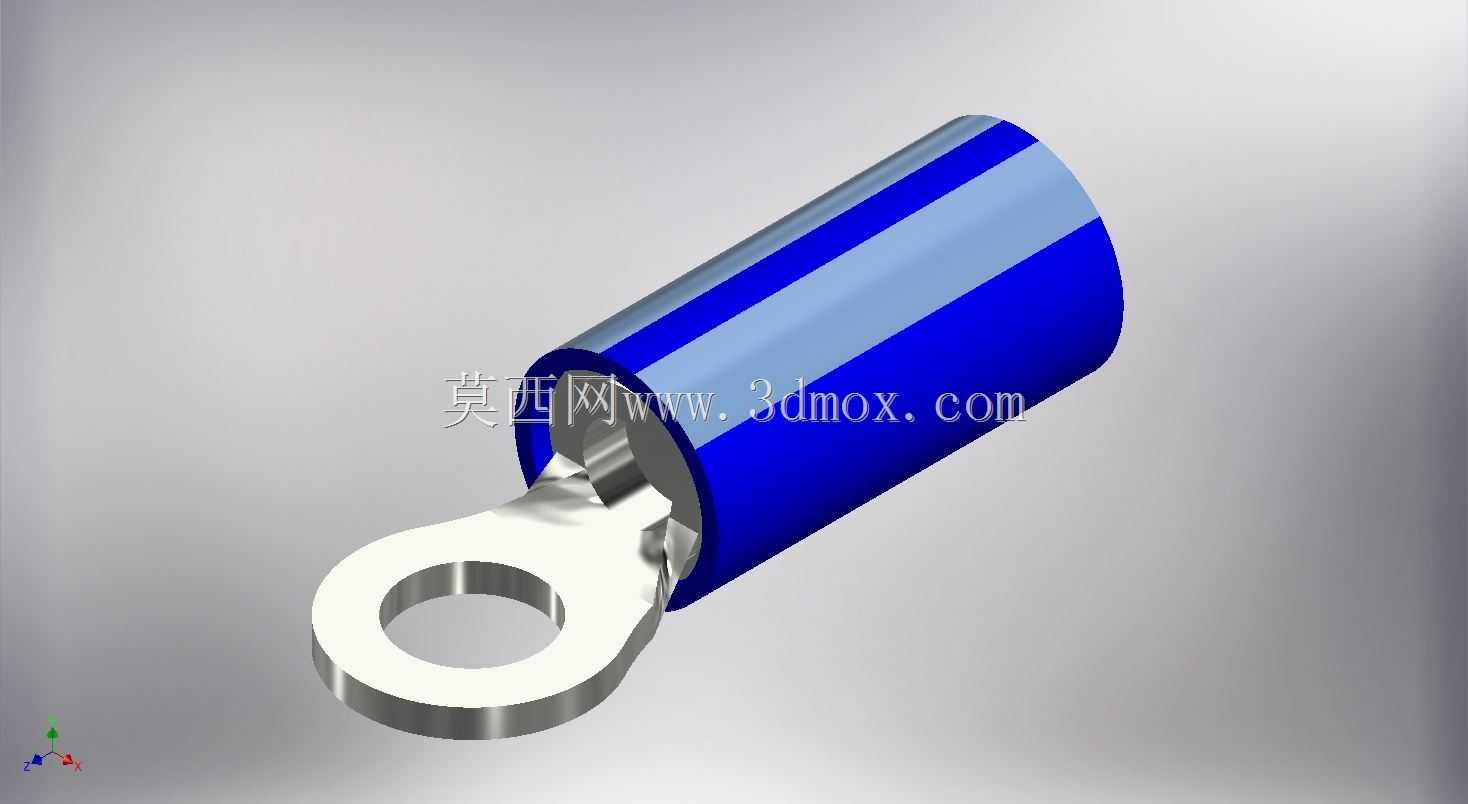

蓝色16AWG压接环舌冷压接线端子

　　在低压电气布线、控制柜内部接线、家电线束装配、工业设备电控回路搭建的场景里，这类环舌压接端子是导线与接线螺柱实现可靠电气连接的核心基础零件，相比插簧类端子，环形的舌片结构能完全套在固定螺柱上，即使遇到设备运行产生的持续振动、接线部位的拉扯外力，也不会出现松脱滑脱的问题，连接可靠性远高于开口式的接线端头。这款端子适配16AWG线径的多股铜芯导线，对应的导线截面积约1.3平方毫米，匹配M6规格的接线螺柱，也就是日常选型里常说的6号螺栓安装位，不管是接触器接线端、接地排固定位、继电器底座接线柱，还是小型电机的接线盒端子位，只要螺柱规格匹配、线径适配，都能使用这款端子完成导线端的压接处理。

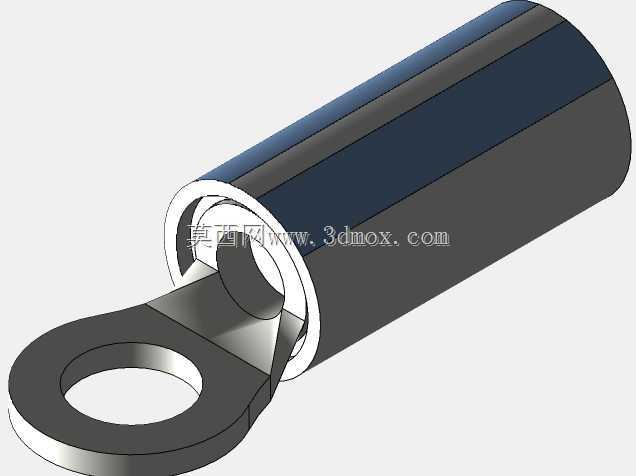

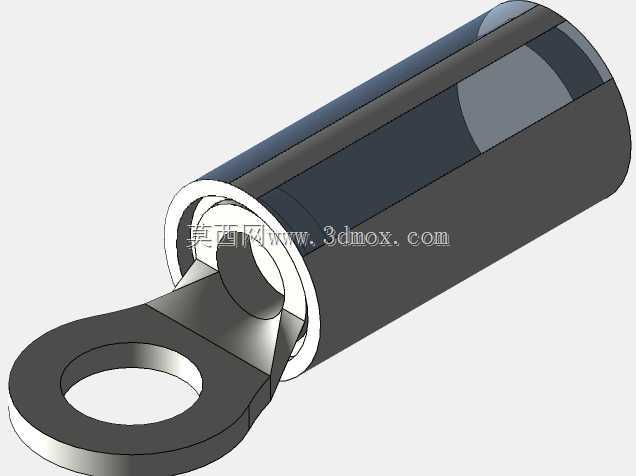

　　从结构设计来看，这款端子分为两个核心功能段，一端是镀锡的纯铜环形舌片，表面做了钝化镀锡处理，既能够降低接触电阻，避免铜基材长期暴露在空气中氧化导致接触不良，也能提升舌片的抗腐蚀能力，舌片的内孔尺寸严格匹配M6螺柱的外径，安装时螺柱穿过内孔后，配合平垫、弹垫拧紧螺母，就能让舌片端面和接线座的导电面完全贴合，保证足够的接触面积，避免大电流通过时因为接触面积不足产生局部发热的问题。另一端是绝缘护套加铜质压接筒的结构，蓝色的绝缘护套是改性PVC材质，有不错的韧性和绝缘性能，压接完成后护套会完全包裹住导线的铜丝压接部位，避免裸露的铜丝和相邻的其他端子、金属柜体发生短路，同时也能对导线和压接筒的衔接位置起到应力缓冲作用，减少导线反复弯折时铜丝在压接口断裂的风险。压接筒的内壁做了防滑齿结构，使用对应规格的压线钳压接时，筒壁会均匀变形，内壁的齿牙会嵌入多股铜丝的缝隙里，不仅能保证足够的拉脱力，也能让铜丝和压接筒的接触更充分，降低接触电阻。

　　实际选型使用的时候，需要注意几个安装边界的尺寸要求，首先是压接筒的内径刚好适配16AWG的多股软线，剥线的时候要控制剥线长度，刚好让剥出的铜丝完全进入压接筒，不要让裸露的铜丝露出压接筒外，也不要让导线的绝缘层被压进压接筒内部，不然会导致压接不牢、接触电阻过大。其次是环形舌片的外径要小于接线位的相邻端子间距，这款端子的舌片外径控制在合理范围，在常规的接线排上安装时，不会和相邻的M6端子发生干涉，压接筒的外径加上绝缘护套的厚度，也能适配常规的端子排间距，不会出现护套挤压相邻端子的问题。另外压接的时候要选用对应线径的压线钳模口，压接位置要选在压接筒的中部，不要压到前端的舌片衔接位置，也不要压到后端的绝缘护套上，压接完成后可以适当拉扯导线，确认压接牢固没有松动，再套入绝缘护套完成装配。

　　在设备的电气装配环节，这类端子的使用能大幅提升布线的规整度和可靠性，相比直接把导线铜丝拧在螺柱上的做法，压接端子之后的接线部位不会出现铜丝散股、氧化的问题，后期维护拆卸的时候也不会出现铜丝断裂、残留的情况，不管是出厂装配还是后期的设备维修改造，都是电控布线里不可或缺的基础连接件。设计这类端子的三维模型时，需要重点控制几个关键尺寸的公差：舌片内孔的尺寸公差要保证能顺利穿过M6螺柱，同时间隙不能过大，不然安装后舌片容易偏移，导致接触面积不足；压接筒的内径公差要匹配对应线径的导线，保证压接后的抱紧力足够；绝缘护套和铜质压接筒的配合尺寸要控制合理，保证压接后护套不会从压接筒上脱落，同时穿线的时候导线能顺利穿过护套进入压接筒。另外舌片和压接筒的衔接位置要做圆弧过渡，避免应力集中，在导线受到拉扯的时候，衔接位置不会出现断裂的问题。
