拼接压接式卷边接线端子结构设计

　　在低压电气布线、线束加工、设备电控柜装配的现场作业里，导线之间的接续可靠性直接决定整套线路的通断稳定性，尤其是多股细铜丝构成的AWG线规导线，剥线后铜丝易散、常规缠绕搪锡的方式在振动工况下容易出现虚接脱开的问题，这类拼接式卷边压接端子就是针对这类场景开发的接续连接件。不同于单端压接的接线端头，这类端子是两端贯通的中空金属结构，整体采用延展性优良的导电铜材加工成型，表面做镀覆处理避免长期使用出现氧化层增大接触电阻，两端的卷边结构是设计的核心细节，压接作业时卷边部位会顺着压接钳的压合形变均匀包裹住剥除绝缘层的导线端部，不会因为压接力过大出现铜丝被切断、或者压接过松导致导线拉脱的问题。从实际使用的工况来看，

　　这类端子适配22-18AWG线径的导线，也就是标称截面积0.3到0.8平方毫米的多股铜导线，这类线径广泛应用在设备内部控制信号线、低压配电二次回路、家电内部线束、汽车低压控制线束的接续场景，端子的中空内孔直径刚好匹配对应线径剥线后的导体外径，压接后导体与端子内壁完全贴合，导电接触面积足够承载线路额定电流，不会出现局部发热烧蚀的问题。设计这类端子的三维结构时，首先要确定两端压接段的长度边界，压接段过短会导致压接后导线握裹力不足，受拉时容易脱出，压接段过长则会浪费原材料，同时增加端子整体占用的布线空间，常规设计里两端压接段的长度要满足压接钳模腔的压合宽度要求，中间的限位段是设计里容易被忽略的细节，中间位置的内孔做了微小的凸台限位，

　　两端插入的导线剥头长度刚好抵到这个凸台位置，现场作业时不需要反复测量剥头长度，导线插到底就达到标准剥头尺寸，既不会因为剥头过长导致铜丝外露在端子外部引发短路风险，也不会因为剥头过短导致压接部位没有完全包裹导体造成接触电阻过大。外形上整个端子是等直径的圆柱外形，没有突出的棱角结构，布线穿入线束护套管、或者走线槽的时候不会勾挂绝缘层，外壁的光滑度也做了相应要求，压接形变后不会出现尖锐的毛刺刺破相邻导线的绝缘层。安装边界方面，这类端子压接完成后的最大外径不会超过原管材直径的1.2倍，在密集布线的电控柜线槽里、或者多线束捆扎的场景里，不会因为端子部位体积过大导致线束捆扎后直径超标，也适配市面上标准的同线径冷压接钳模腔，

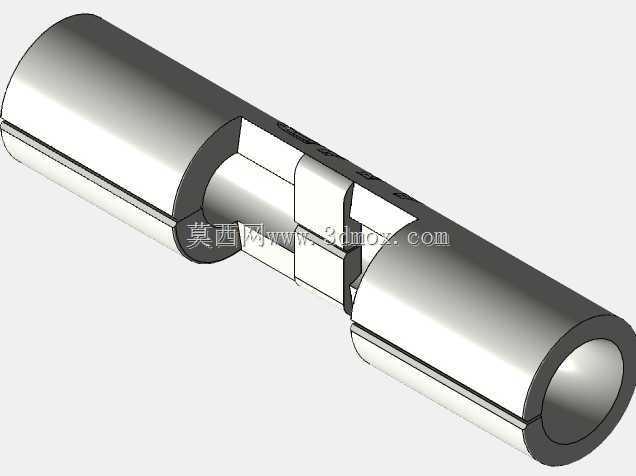

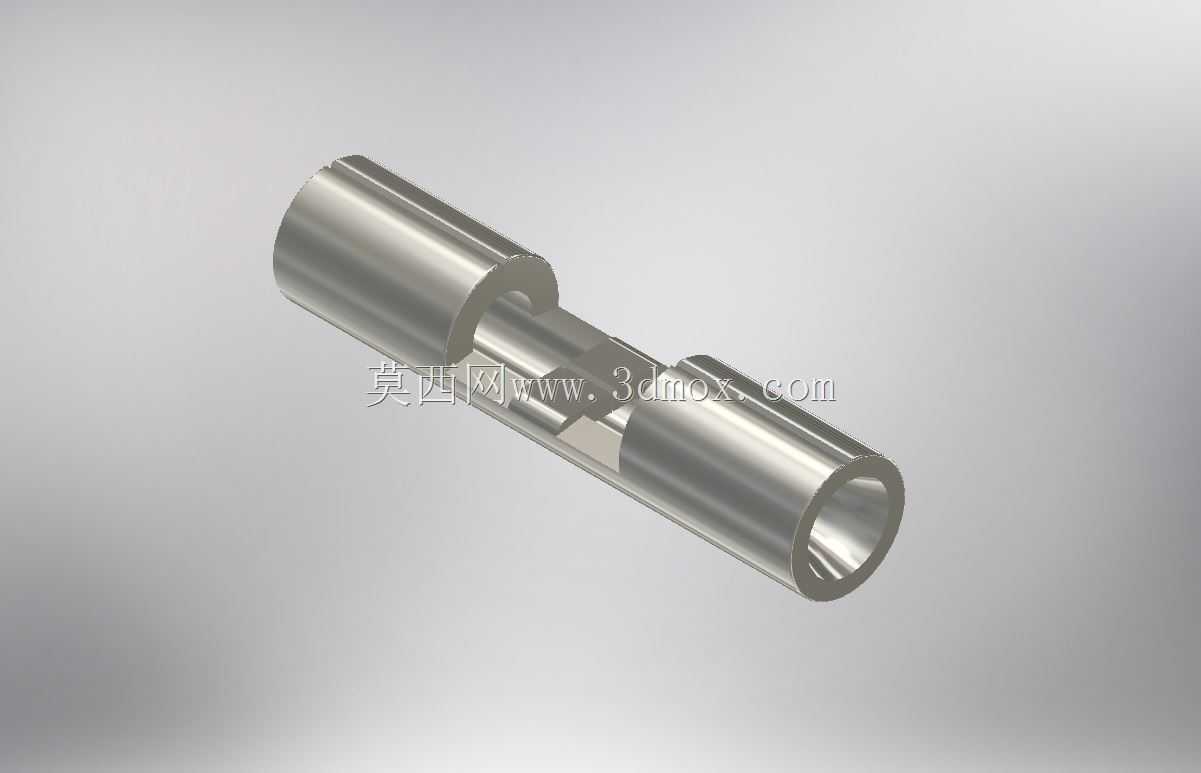

　　不需要定制专用压接工具就能完成现场作业。从导电性能的设计角度，端子的壁厚选择经过实际工况验证，壁厚过薄会导致压接时容易出现开裂，壁厚过厚则压接时形变量不足，无法紧密贴合导线导体，同时壁厚也要匹配对应线径的额定载流量要求，保证长期通过额定电流时端子的温升在标准允许范围内，不会因为自身电阻过大出现异常发热。不同于需要螺丝紧固的接线端子，这类压接式端子不需要额外的固定件，压接完成后就形成永久的可靠连接，在存在持续振动的设备工况下，比如移动工业设备、车载设备的线束里，连接可靠性远高于螺丝紧固的端子，不会因为振动导致螺丝松动出现接触不良。另外两端的卷边做了圆弧过渡处理，导线插入的时候不会被端口的锋利边缘刮断铜丝，也不会割伤作业人员的手指，压接过程中卷边的圆弧结构会引导金属均匀向内收拢，不会出现端口外翻、开裂的问题。在三维建模过程中，要重点还原中间限位凸台的尺寸、两端卷边的圆弧角度、以及内孔的尺寸公差，因为这些细节直接决定端子压接后的实际使用性能，如果内孔公差过大，导线插入后旷量过大，压接后无法形成紧密接触；如果内孔公差过小，导线无法顺利插到底，现场作业效率会大幅降低。同时整个端子的同轴度也要做相应要求，两端的内孔要保持在同一轴线上，压接完成后两端的导线保持直线接续，不会出现弯折角度，减少布线时的应力集中。
