直列式车载电路熔断器安装固定座结构

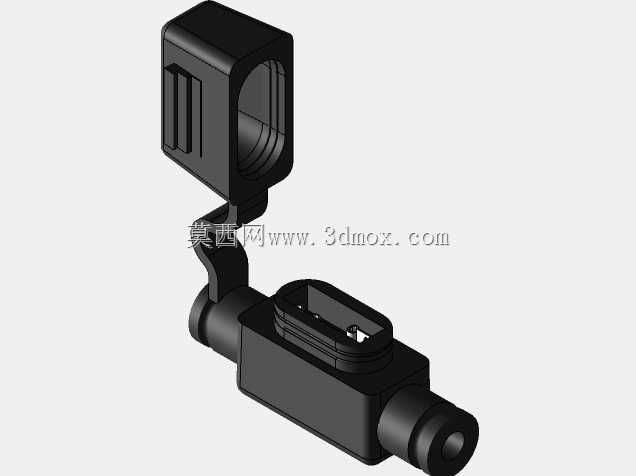

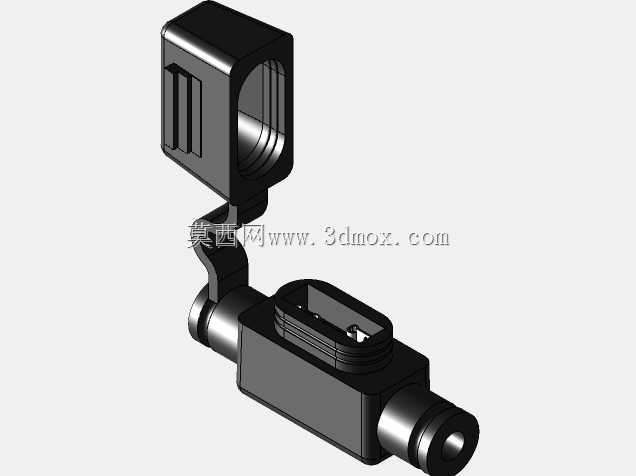

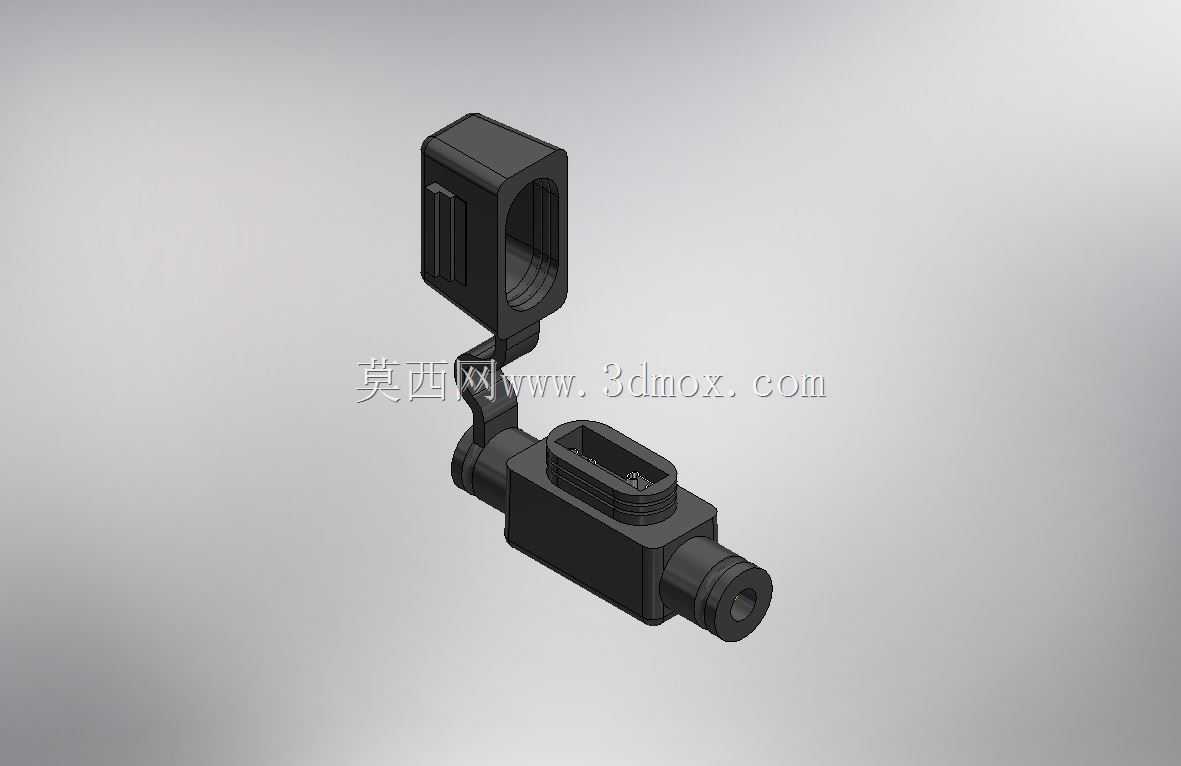

　　这类直列式熔断器固定座，主要面向低压直流回路的过流保护场景，常见于车载改装电路、小型工业设备配电支路、户外移动供电系统的线路中段，区别于面板安装式的保险丝座，它不需要在设备壳体上开孔固定，可直接串接在线缆路径中，适配布线空间局促、无法预留面板安装位的使用场景。从结构设计来看，整体采用分体铰接式结构，上盖与底座通过柔性连接带连为一体，避免日常检修更换熔芯时上盖遗失，上盖内部预留了熔芯的限位空腔，合盖后可完全包裹内置的ATO/ATC规格插片保险丝，隔绝外界粉尘、溅水对熔芯接触端的侵蚀，降低接触氧化导致的导通不良风险。底座两端设计了快插式线缆对接结构，进线端与出线端均采用轴向通孔设计，线缆穿入后可通过内部的压接端子与熔芯插脚形成可靠导通，

　　外部的锁紧结构可对线缆外皮形成径向抱紧，避免线路受拉时线缆从端子处脱落，提升线路连接的抗拉扯性能。安装边界方面，整体外形沿线缆轴向布置，径向突出尺寸远小于面板安装式保险丝座，串接在线路中后不需要额外预留侧向操作空间，仅需在布线时预留出可翻开上盖的操作余量即可，适配线束密集的设备内部布线场景，不会与周边其他线缆、结构件产生干涉。接触结构的设计上，熔芯安装位的导电弹片采用了对称式夹持结构，插片熔芯推入后可从两侧形成均匀的夹持力，保证接触电阻处于稳定区间，避免大电流通过时接触位置发热异常，弹片周边设计了定位挡边，可防止熔芯插入时出现偏斜，导致单侧接触不良的问题。上盖与底座的扣合结构采用了侧边卡扣式设计，合盖后卡扣可自动卡紧，

　　不需要额外的紧固件固定，检修更换熔芯时仅需按压卡扣位置即可翻开上盖，全程不需要借助工具，可大幅提升现场线路检修的效率。从实际使用的适配性来看，这类结构可适配标准尺寸的ATO/ATC插片保险丝，覆盖常用的低压直流过流保护规格，不需要针对特定电流等级定制熔芯，后期运维更换配件的通用性较强。在布线应用中，这类直列式座体可根据线路走向灵活固定，既可以通过扎带绑定在线束束体上，也可以利用座体侧面的平面结构粘接在设备内壁的平整位置，固定方式不受安装孔位限制，适配不同设备内部的多样化布线需求。结构的壁厚设计兼顾了绝缘性能与结构强度，日常使用中可承受一定的外力挤压，不会因为线束拉扯、周边部件磕碰出现壳体开裂的问题，内部的绝缘腔体可将带电部分完全封闭，避免线路裸露导致的短路风险，适配车载、户外设备这类存在振动、环境温湿度变化较大的使用场景。
