Johnson Cinch系列香蕉插头结构设计

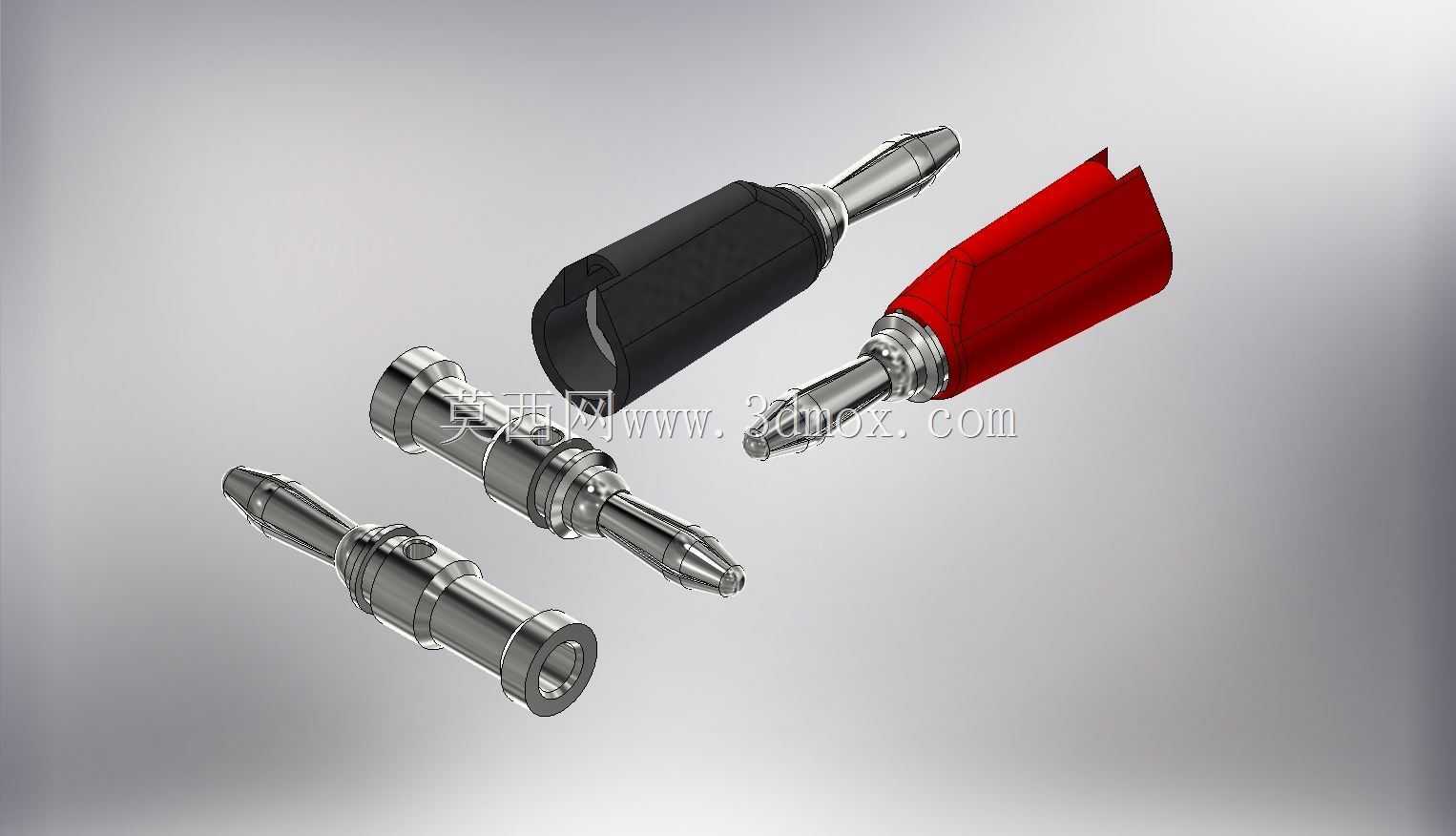

　　在电子测试、音频设备连接、低压电气回路搭建的场景里，香蕉插头是使用频率极高的快接连接件，这类接插件的核心需求是插拔顺畅、接触电阻稳定、绝缘握持部分防滑可靠，同时要适配常规的4mm标准香蕉插座安装尺寸。本次拆解建模的Johnson Cinch系列两款香蕉插头，分别对应黑红绝缘外壳的常规极性区分款，以及裸金属结构的焊线式公头，覆盖了不同接线场景的使用需求。

　　从实际使用场景来看，带绝缘外壳的款式多用于测试仪器表笔端、功放设备的外接接线柱连接，绝缘外壳采用带防滑纹理的硬质绝缘材质，握持区域做了内凹的弧度处理，插拔时手指施力不会打滑，外壳和金属插芯的配合采用过盈压合加定位卡槽的结构，长期插拔不会出现外壳和金属部分松脱转动的问题。金属插芯部分采用车削加工的黄铜基材，表面做镀镍处理，兼顾导电性能和抗氧化能力，插接头的弹性开槽设计是核心结构，四瓣开槽的结构在插入配套插座时，能依靠金属自身的弹性形变保持和插座内壁的均匀贴合，避免单点接触导致的接触电阻过大、接头发热的问题，插芯尾部的接线端采用压接加焊锡固定的结构，适配16AWG及以下线径的多股铜导线，接线后导线的拉力承受能力能满足日常拖拽使用的要求，不会出现接线处拉脱的问题。

　　裸金属结构的香蕉插头多用于设备内部的回路连接、测试治具的内置接插点位，没有绝缘外壳的结构能压缩整体安装占用的空间，适合在紧凑的设备腔体内布置，插芯的整体长度、插接头直径和带外壳款式保持通用尺寸，和标准香蕉插座的适配性完全一致，尾部的接线孔做了沉孔设计，焊线时焊锡能充分填充孔位，和导线线芯结合更牢固。

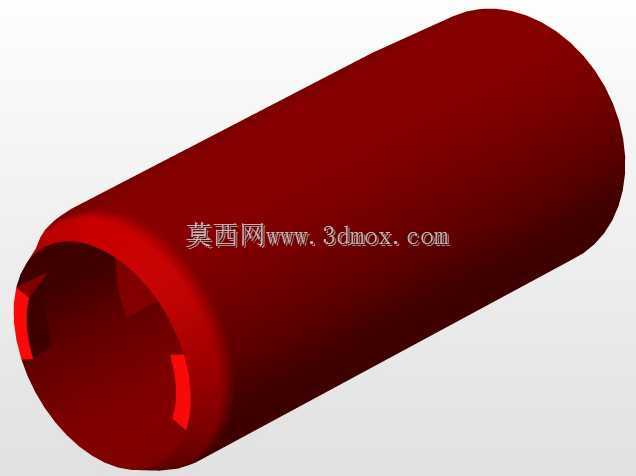

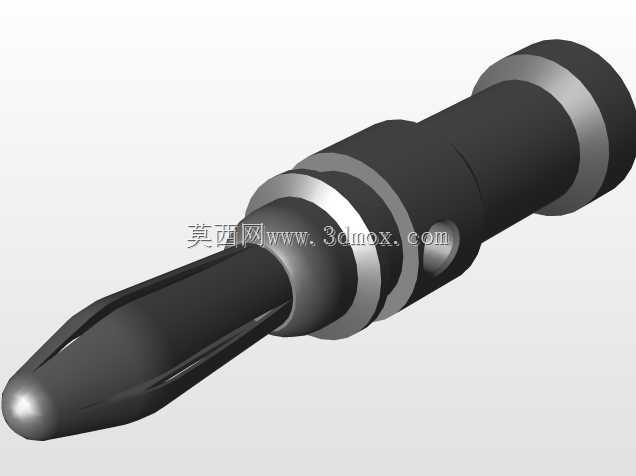

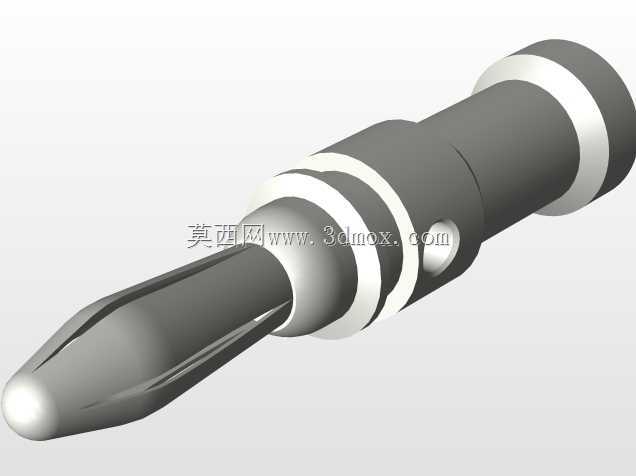

　　建模过程中首先还原了金属插芯的车削加工特征，从插接头的圆弧导向头开始，依次完成弹性开槽、定位凸台、接线端的结构绘制，弹性开槽的宽度、深度参数参考实际样品的插拔力测试数据设置，保证插入力在15N-25N的合理区间，既不会因为过松导致接触不良，也不会因为过紧导致插拔困难。绝缘外壳的建模重点还原了外表面的防滑纹理、和金属插芯配合的内部卡槽结构，外壳的壁厚控制在1.2mm，既保证绝缘强度，也不会让整体握持部分过于粗大，黑红两色的外壳除了颜色区分，内部结构完全一致，生产时可以共用一套注塑模具，仅更换色母料即可完成不同极性款式的生产，能有效降低模具开制成本。

　　安装边界方面，单颗带绝缘外壳的香蕉插头整体长度为31mm，绝缘外壳最大直径为10mm，在面板上布置插座时，相邻两个插头的中心距需要预留至少12mm的间距，避免相邻插头的绝缘外壳出现干涉，焊线后导线从尾部出线，尾部的出线孔做了圆角过渡，避免导线弯折时被外壳边缘割破绝缘层。裸金属款式的整体长度为26mm，最大直径为4mm，在腔体内部布置时，相邻点位的中心距预留6mm即可满足安装需求，金属部分和周边带电结构的绝缘距离需要根据实际工作电压做对应调整，低压直流场景下预留2mm以上的爬电距离即可满足安全要求。

　　在实际选型使用时，这类香蕉插头的额定工作电流为15A，能满足大部分低压测试、音频连接、小功率电气回路的载流需求，插芯的弹性结构经过500次以上插拔循环后，接触电阻变化率不超过10%，能保证长期使用的连接稳定性，绝缘外壳的材质耐温范围在-20℃到80℃，常规室内使用场景下不会出现材质老化变脆的问题。建模时对所有配合面的公差做了对应设置，金属插芯和绝缘外壳的配合采用H7/p6的过盈配合，压装后能承受50N以上的轴向拉力不松脱，插接头和标准香蕉插座的配合采用H8/f7的间隙配合，保证插拔顺畅的同时不会出现旷量过大的问题。
