305-U型下压拨动卡箍夹紧机构

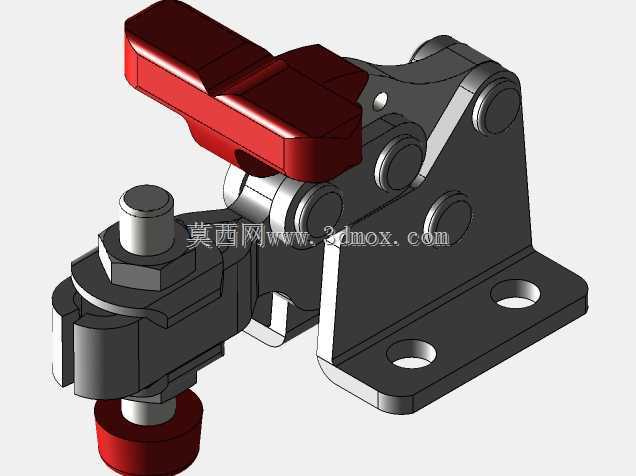

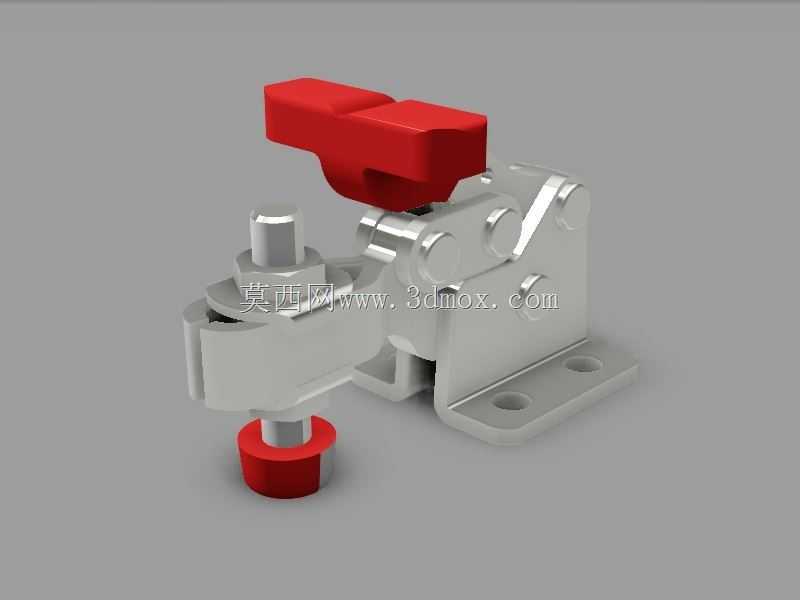

　　在工装夹具的选型与设计场景里，这类下压式拨动卡箍是小行程压紧工位的常用执行件，尤其适合电子组装工位的PCB板定位压合、小型五金件焊接时的工件固定、注塑件水口切除前的压紧限位，以及检具上对被测工件的快速装夹，相比螺纹压紧结构，它的操作行程短，单次压紧与释放的动作耗时不到一秒，能大幅提升批量作业的工位节拍。从功能实现逻辑来看，这款卡箍采用肘节式死点锁紧结构，当扳动红色操作手柄到下压终止位时，内部连杆机构会越过力学死点，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，锁紧状态的保持不需要持续施加外力，只有主动向上扳动手柄打破死点平衡，才能解除压紧状态，这种结构的自锁可靠性远高于普通弹簧压紧结构，

　　能避免设备运行中因振动导致的夹具松脱问题。设计层面上，主体承载结构采用钣金冲压与机加工结合的工艺，底座部分设置两个同轴安装孔，孔位间距适配常规30系列工业铝型材的槽口间距，安装时可以直接通过T型螺栓固定在型材工作台上，也可以通过螺栓固定在钢制工装平台的螺纹孔位上，不需要额外加工转接板，降低了工装集成的加工成本。操作手柄采用大弧度的人体工学造型，表面做了防滑的弧面凸起，操作人员戴劳保手套操作时也能稳定施力，不会出现打滑脱手的情况；压紧端的压头采用红色聚氨酯包胶结构，既可以保证压紧时的摩擦力，避免工件被压伤表面，也能在压紧不同厚度工件时提供一定的形变量补偿，不需要每次调整压头高度就能适配±2mm范围内的工件厚度差。从安装边界来看，

　　这款卡箍的整体安装高度在压紧状态下为72mm，释放状态下手柄抬起的最大高度为115mm，设计工装时需要在手柄上方预留至少40mm的操作空间，避免手柄抬起时与周边的机构或者护罩发生干涉；压头的中心距离底座安装面的垂直高度在锁紧状态下为32mm，适合压紧总厚度在25mm到30mm之间的工件，如果工件厚度超出这个范围，可以通过调整压头螺杆的旋入长度来适配，螺杆的调整行程为15mm，足够覆盖常规小型工件的压紧需求。横向尺寸上，底座的总宽度为48mm，两个安装孔的中心距为30mm，孔直径为6.5mm，可以适配M6的安装螺栓，安装时需要保证底座的安装平面平面度不大于0.1mm，否则锁紧时会出现底座翘曲，影响锁紧力的均匀传递，

　　长期使用还会导致内部连杆的铰接孔出现偏磨，缩短夹具的使用寿命。在实际的产线应用中，这类卡箍常成对使用在工件的两侧，对工件的两个压紧点同时施加压力，保证工件装夹后不会出现翘曲变形，比如在小型铝合金壳体的气密性检测工位，两个卡箍分别压在壳体的两个对角位置，配合密封圈就能实现快速的密封装夹，相比四螺栓压紧的结构，单件检测的装夹时间能缩短80%以上。需要注意的是，这类卡箍的额定压紧力为20kgf，不适合用于大吨位的冲压或者锻打工位的工件固定，仅适用于轻载的装配、检测、焊接辅助定位场景，选型时需要核算工位所需的实际压紧力，避免超载使用导致内部连杆变形，失去锁紧功能。另外，铰接部位的销轴在长期使用后需要定期添加润滑脂，减少铰接处的磨损，保证机构动作的顺畅性，如果出现手柄扳动卡滞的情况，需要及时检查铰接孔内是否进入切屑或者其他杂物，清理后再加注润滑脂即可恢复正常使用，日常维护成本极低，适合在各类批量生产的轻工、电子、五金加工工位长期使用。
