150A75mV小型分流器电气采样部件

　　做工业电气配套设计快十二年，经手的直流回路采样部件里，这类小型分流器是低压大电流检测场景里绕不开的基础元件，很多刚入行的结构工程师容易把它当成普通接线端子来处理，实际在布局、安装边界、绝缘防护上踩过的坑不在少数。先从实际应用场景说，这类150A规格75mV输出的分流器，最常出现在直流充电机柜、小型光伏离网逆变器、叉车电控系统、实验室直流电源、蓄电池组充放电检测回路里，核心作用是把回路里0到150A的直流大电流，线性转换成0到75mV的毫伏级电压信号，供给配套的直流电流表、采样控制板做电流数值显示、过流保护触发、电量计量用，相比霍尔电流传感器，它的优势是温漂控制稳定、结构简单可靠、不需要额外辅助供电，在对成本敏感、安装空间紧凑的低压直流设备里普及率极高。

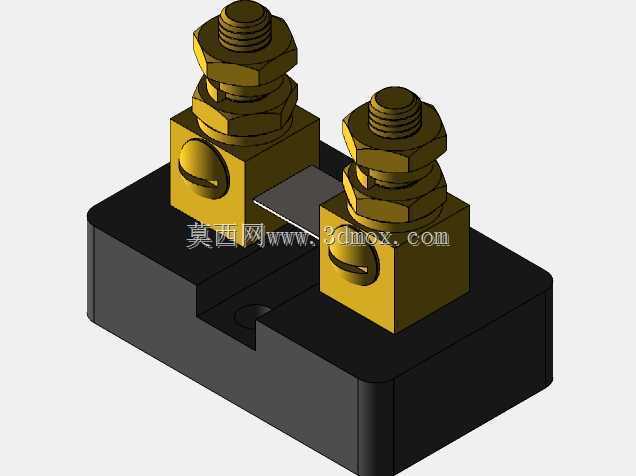

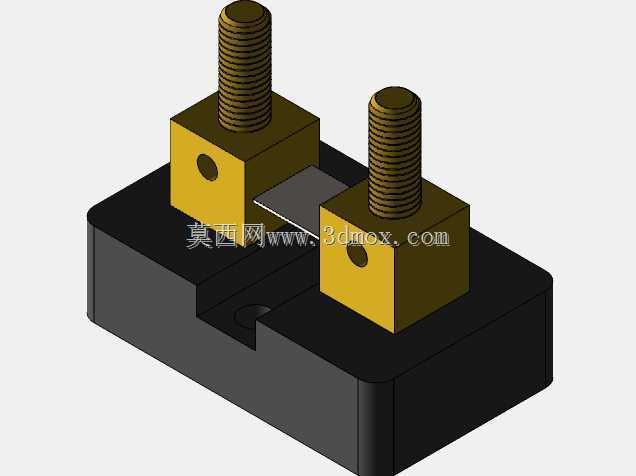

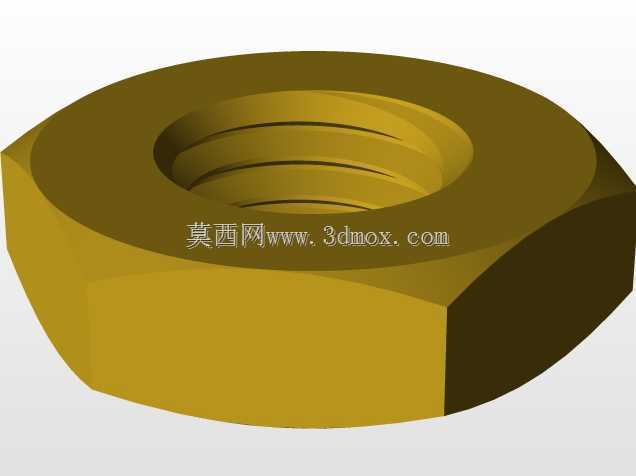

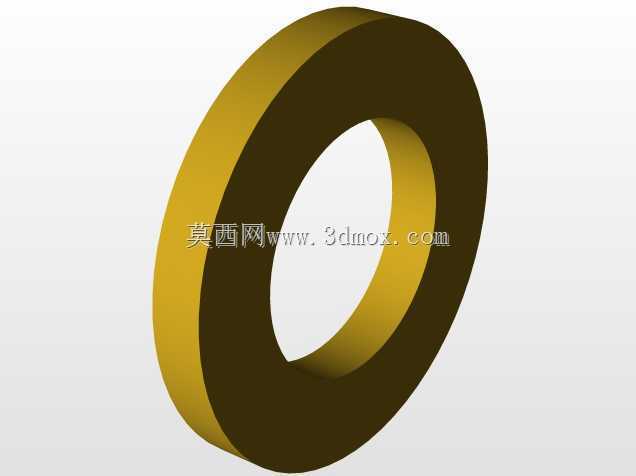

　　从设计思路上拆解这个部件的结构，底座采用高强度绝缘酚醛树脂压制成型，一方面要保证两个采样接线柱之间的爬电距离满足低压电气的安全规范，150A回路里哪怕是毫伏级的信号泄漏，都会直接导致采样数值偏差，所以底座的绝缘槽设计特意把两个铜质采样端子的安装位做了物理隔断，避免积灰、凝露导致的绝缘下降。上部的两个黄铜接线端子是整个部件的电流通路核心，采用冷镦成型后镀镍处理，既保证大电流通过时的接触电阻足够小，避免长期满流工作时出现接头发热氧化，端子上的接线螺栓采用M5规格，适配16平方毫米以内的多股铜芯线压接端子，螺栓下方的垫片采用弹性铜垫，防止设备运行过程中震动导致接线松动，很多现场出现的采样不准、接头发热故障，追根溯源都是安装时没有按扭矩要求拧紧接线螺栓，或者没有采用配套的铜接线端子导致的。

　　再说到外形尺寸与安装边界，这类小型分流器的整体安装 footprint 非常紧凑，底座的两个安装孔采用沉头设计，适配M4的安装螺丝，安装时需要注意在安装板和分流器底座之间预留不小于2mm的绝缘间隙，不要直接把分流器底座贴在金属安装板上固定，避免长期使用后底座磨损导致绝缘失效。接线端的高度控制在合理范围内，不会占用过多柜内的垂直布线空间，信号采样的引出端特意设计在主接线端子的侧方，和主功率回路的走线分开，避免大电流走线的电磁干扰影响毫伏级采样信号的准确性，很多工程师布线时把采样线和主功率线绑在一起走，最后出现电流表数值跳变、过流保护误触发，就是忽略了这个细节。

　　从功能特性上看，这类分流器的精度等级一般能达到0.5级，在环境温度-10℃到60℃的工作区间里，采样误差能控制在标准允许范围内，本身的功耗很低，满流150A工作时的自身压降只有75mV，不会对主回路的电压造成明显影响。设计三维模型的时候，特意把接线端子的倒角、底座的脱模斜度、安装孔的沉头深度都按实际加工尺寸做了还原，不是那种简化的示意模型，结构工程师在做柜内布局、安装板开孔、布线空间校验的时候，可以直接调用这个模型做干涉检查，不用再反复核对实物尺寸调整安装位。要注意的是，这类分流器是串联在主直流回路里的，安装时必须保证电流方向和端子上的标识一致，接反的话电流表会出现反向指示，虽然不会损坏分流器本身，但会导致控制回路的采样逻辑出错。另外在选型匹配的时候，一定要保证分流器的输出毫伏值和配套的电流表输入量程一致，75mV输出的分流器必须搭配75mV量程的直流表头，不能和其他量程的混用，否则会出现数值显示偏差过大的问题。

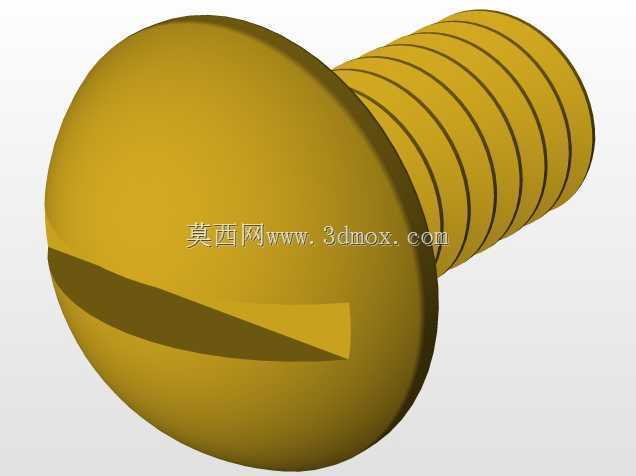

　　很多做非标设备设计的工程师，在做直流系统选型时经常忽略分流器的安装空间预留，等到柜内布线的时候才发现位置不够，要么把分流器挤在其他发热元件旁边，导致分流器长期工作在高温环境下精度漂移，要么走线弯折半径不够导致接线端子受力松动，提前在三维布局阶段把这类小元件的模型准确导入，就能提前规避这些现场安装和后期运维的问题。这个分流器的模型还原了实际产品的所有装配细节，包括端子上的螺纹、底座的加强筋、采样端的小接线柱位置，不管是做电气柜的装配仿真，还是做产品手册的渲染配图，都能直接使用，不需要再做额外的结构修正。
