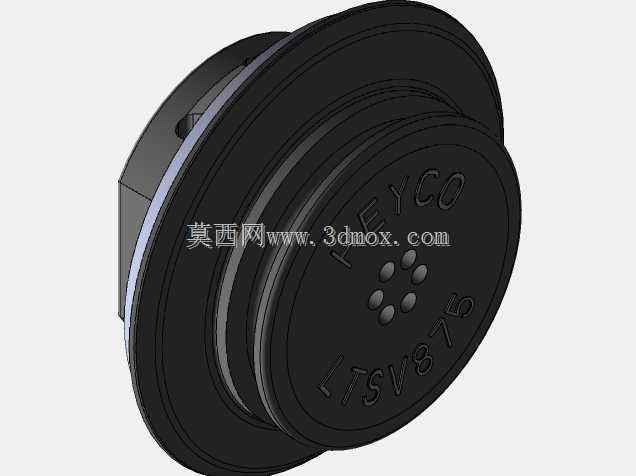

HEYCO-LTSV875液密卡入式通风塞结构设计

　　在户外电气控制柜、新能源车载电控单元、户外通讯基站箱体这类需要兼顾密封防护与内外气压平衡的设备场景中，这类卡入式液密通风塞是非常常用的小型功能配件。很多刚入行的结构工程师容易忽略这类小零件的选型，要么直接把箱体做完全密封，结果设备运行过程中内部空气受热膨胀，压力持续升高会挤压密封胶条，长期下来胶条出现永久形变，雨天或者户外高湿环境下，水汽就会顺着胶条缝隙渗入箱内，造成电路板短路、金属构件锈蚀；要么随便开个透气孔，完全没做液密防护，遇到喷淋、短时积水的工况，液体直接顺着透气孔灌进箱体，直接造成设备故障。这款通风塞的核心作用，就是在阻隔液态水、粉尘侵入箱体内部的同时，允许空气分子顺利通过，平衡箱体内部和外界环境的气压差，避免密封结构因为压差出现过早失效。从结构设计逻辑来看，这款零件采用卡入式安装结构，没有额外的紧固件，不需要在箱体内部预留操作空间，安装的时候只需要从箱体外侧对准预先开好的安装孔按压到位即可，卡接结构上的环形倒刺会牢牢卡在安装孔的壁面上，配合根部的弹性密封裙边，在卡紧的同时密封裙边会被挤压变形，完全填充塞体和安装孔之间的缝隙，实现安装位置的液密效果，这种设计非常适合薄板类箱体的装配，不管是金属薄板冲压的箱体，还是注塑成型的塑料壳体，只要安装孔的尺寸公差控制在合理范围内，都能实现可靠的密封固定，装配效率比螺纹式透气塞高很多，不需要在孔位上攻丝或者预埋铜螺母，也不需要打密封胶，能有效减少生产线上的装配工序。

　　塞体的头部设计有密集的微透气通道，这些通道的尺寸经过精准设计，空气可以顺畅通过，但是液态水因为表面张力的作用，无法在常规压差下穿透这些微通道，实现透气不透液的效果，同时头部的凸起结构可以避免安装后塞面和箱体壁完全贴死，保证透气路径不会被封堵。在实际选型使用的时候，首先要明确安装边界，这款塞体适配的是定厚度的薄板安装，安装孔需要冲切或者注塑成标准的圆形，孔壁不能有过大的毛刺或者飞边，不然会刮伤塞体的密封裙边，影响密封效果；安装的时候要注意按压的受力位置，尽量对准塞体的中心轴线垂直按压，不要斜向敲入，不然容易造成卡接倒齿变形，出现卡接不牢或者密封偏斜的问题。从外形尺寸来看，塞体整体为矮圆柱型结构，突出箱体外侧的高度很低，

　　不会在设备外壁形成过大的凸起，避免运输、安装过程中被剐蹭脱落，头部的透气区域做了凹陷防护设计，能减少外界灰尘直接堵塞透气孔的概率，延长零件的使用寿命。在不同的应用场景下，这类通风塞的透气量需要和箱体的容积、设备运行的温升速率匹配，如果箱体容积大、设备工作时内部温升快，就需要选择透气量更大的规格，不然内部压力释放不及时，还是会出现密封失效的问题；如果是长期暴露在强降雨、有高压喷淋工况的设备上，除了确认塞体本身的液密等级，还要注意安装位置尽量避开直接喷淋的方向，或者在塞体外侧增加简易的挡水结构，避免长期高压水流直接冲击透气面，造成水穿透透气膜或者微通道。很多结构设计人员在建模的时候，容易忽略这类小零件的安装空间预留，

　　要么是安装孔离箱体的折弯边、内部加强筋太近，导致塞体卡入的时候和周边结构干涉，没法安装到位；要么是没考虑塞体插入安装孔后的内部伸出长度，和箱内的电路板、线束产生干涉，这些都是实际建模和选型过程中需要重点核对的细节。另外，这类卡入式通风塞的材质一般选用耐候性好的弹性体材料，能适应-40℃到120℃的工作温度范围，在户外长期紫外线照射下也不会出现快速老化脆裂，保证整个设备生命周期内的透气和密封可靠性，不需要定期更换维护，降低设备的后期运维成本。在三维建模过程中，需要重点还原卡接倒齿的角度、密封裙边的厚度与压缩量、头部透气孔的分布位置，这些细节直接影响后续做装配干涉检查、密封性能仿真的准确性，如果建模的时候把密封裙边做成刚性结构，没有预留压缩变形的空间，后续做虚拟装配的时候就会出现尺寸误判，以为塞体和安装孔是过盈配合装不进去，实际上弹性裙边在安装过程中会被挤压变形，刚好填充间隙实现密封。
