陶瓷定位安装结构组件三维设计

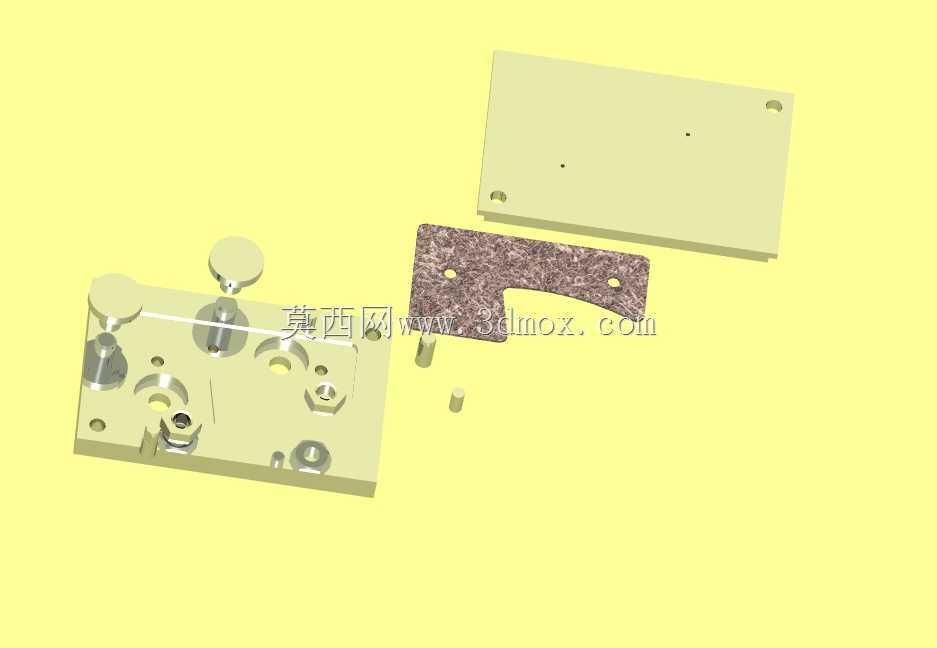

　　这套陶瓷结构组件的设计，核心是面向高耐磨、低形变要求的工装定位场景，在电子元器件烧结工装、精密检测夹具的定位工位中，这类带陶瓷嵌件的结构能有效避免金属定位件长期接触高温、硬质工件产生的磨损与形变问题。从结构拆分来看，整套组件包含金属基座、陶瓷异形垫片、定位盖板三个核心部分，基座作为整个组件的承载主体，采用一体式铣削成型结构，表面分布的多组沉孔与定位销孔，分别对应紧固件安装、定位销配合的功能需求，其中靠近操作侧的两组带台阶孔位，是为快换压头预留的安装位置，可根据不同规格的工件快速更换适配压头，无需拆解整个基座。陶瓷异形垫片是整套结构的核心耐磨件，采用非对称弧形轮廓设计，两个对角分布的通孔与基座上的定位销完全适配，

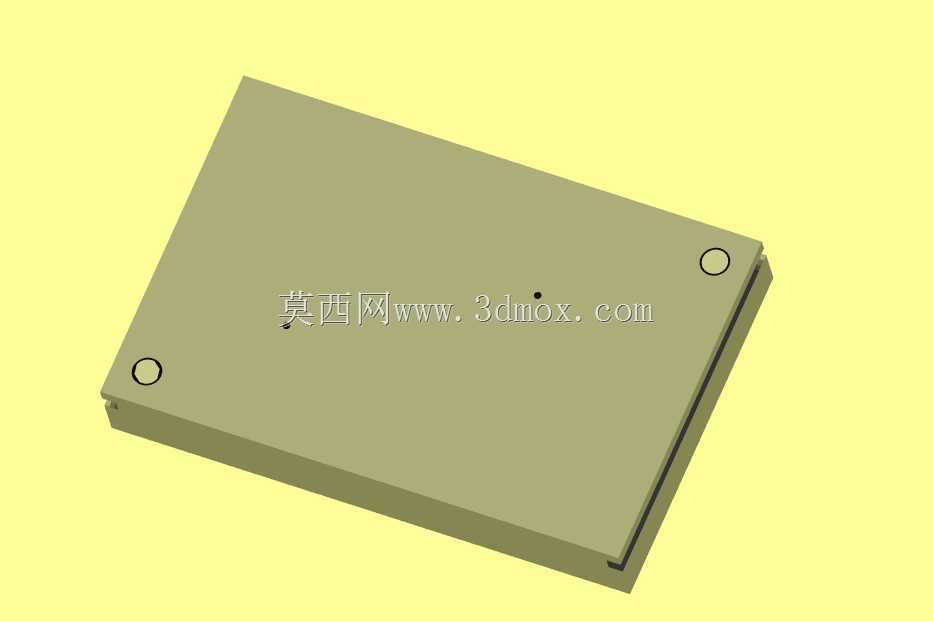

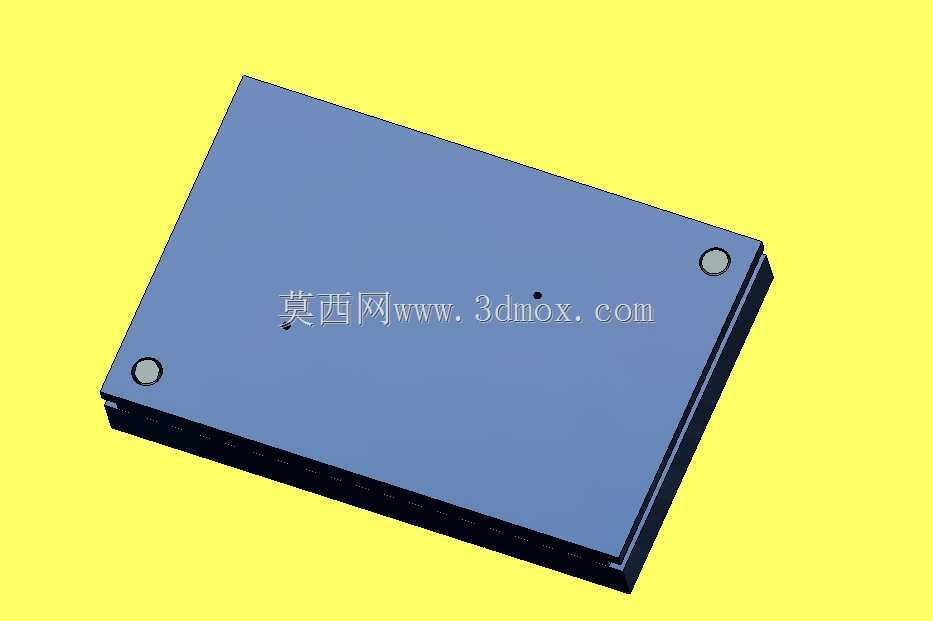

　　安装时可直接卡入基座的预留槽位，无需额外涂胶固定，依靠销孔配合与盖板压合即可完成固定，这种设计能大幅降低陶瓷件的更换难度，避免陶瓷件在拆装过程中因受力不均产生崩裂。上方的定位盖板为平板式结构，两个边角的沉孔与基座上的螺纹孔位置完全对应，盖板压合后可将陶瓷垫片完全限制在基座槽内，同时盖板表面的两个细小通孔是为工件定位针预留的过孔，定位针穿过盖板后可直接对放置在陶瓷垫片上的工件进行精准定位，避免工件在加工或检测过程中出现位移。从安装边界来看，基座的整体轮廓为矩形，底部为完全平面设计，可直接固定在标准工装台的T型槽上，安装时只需保证基座侧边与工装台导轨方向平行即可，无需额外调整角度；陶瓷垫片的厚度略高于基座槽位深度0.02mm，

　　压合盖板后陶瓷垫片表面与盖板下表面完全贴合，既保证陶瓷工作面的平面度，又能避免陶瓷件受刚性挤压产生应力集中。设计过程中针对陶瓷件的脆性特性做了专门的结构优化，所有与陶瓷件接触的金属面都做了0.2mm的倒角处理，避免尖锐边角在压合过程中硌伤陶瓷；陶瓷垫片的弧形轮廓是根据对应工位工件的外形轮廓做的仿形设计，可在定位时对工件的弧形侧边进行辅助限位，减少定位针的侧向受力，提升整套定位结构的使用寿命。在实际工况中，这套组件可承受最高200摄氏度的持续工作温度，陶瓷工作面的硬度可达HRA85以上，长期与硬质合金、烧结陶瓷类工件接触也不会产生明显划痕，能将工位的定位精度长期维持在0.01mm以内，相比全金属定位结构，维护周期可延长三倍以上。

　　基座上分布的多组不同规格的安装孔位，也为后续的功能扩展预留了空间，可根据产线的调整需求加装检测传感器、吹气清理嘴等附件，无需重新加工基座。整套结构的配合公差全部采用基孔制设计，陶瓷件的孔位公差控制在H7级别，金属件的定位销公差采用m6级别，装配后可实现无间隙配合，同时又能保证拆装顺畅，不会出现卡滞问题。
