星形传动锁紧组件结构设计方案

　　这套星形传动锁紧组件，核心应用在中小功率传动系统的轴端连接场景，常见于轻工输送设备、小型动力输出单元、自动化线体的从动轮组部位，主要承担扭矩传递、轴系周向固定、轴向限位的复合功能，替代传统平键+轴肩的固定方式，能在不破坏轴表面加工精度的前提下实现无间隙传动，适配频繁正反转的工况需求。

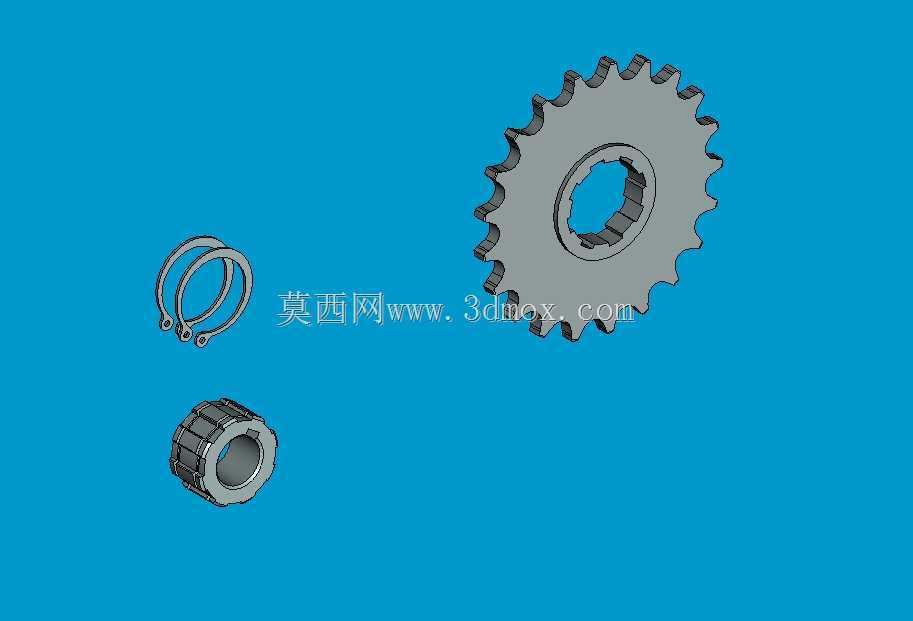

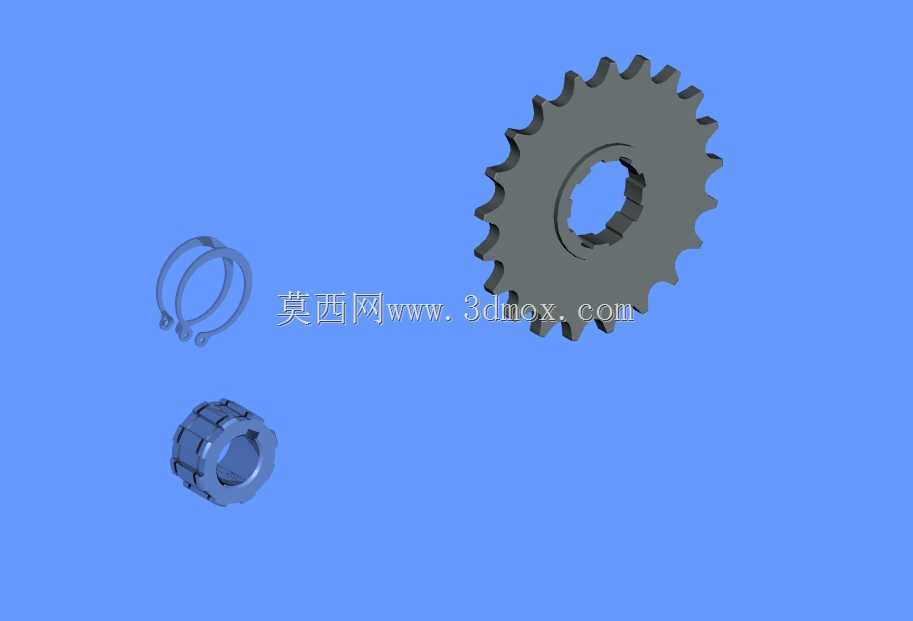

　　从结构组成来看，整套组件包含三个核心零件：带内花键的星形链轮、双孔锁紧挡圈、以及带内锥面的胀紧衬套。链轮的齿形采用标准短节距滚子链齿廓设计，齿顶做了0.2mm的倒角处理，避免链条啮合时出现卡滞、跳齿的问题，齿面粗糙度控制在Ra1.6，能有效降低链条啮合过程中的磨损速率，延长链传动副的整体使用寿命。链轮中心的内花键采用渐开线齿形，压力角30度，齿侧配合选H7/k6过渡配合，既能保证装配时的同轴度要求，又能在传递额定扭矩时避免花键副出现冲击异响。

　　胀紧衬套是这套组件的核心功能件，采用开口式结构设计，外锥面与链轮中心的内锥孔锥度保持1:10的匹配度，内孔为光面设计，装配时不需要在轴上加工键槽，通过轴向压紧产生的径向抱紧力实现轴与轮毂的无键连接，这种设计的优势在于对中性好，装配调整方便，当传动系统出现过载时，衬套会产生相对滑移，能保护下游传动零件不受冲击损坏。衬套的开口缝宽度控制在1.5mm，既保证足够的径向变形量，又避免压紧时出现开口处应力集中导致的衬套开裂问题，衬套两端做了15度的导入倒角，方便压装时顺利进入链轮内锥孔。

　　配套的双孔锁紧挡圈属于轴用弹性挡圈的衍生结构，两个小孔是专门为卡簧钳设计的装配受力点，挡圈卡入轴上的环形卡槽后，能对胀紧衬套提供轴向限位，避免设备运行过程中衬套受轴向力脱出，挡圈的厚度根据轴径大小匹配，卡槽深度设计为挡圈钢丝直径的三分之一，既能保证挡圈的卡接强度，又不会过度削弱轴的抗弯截面模量。

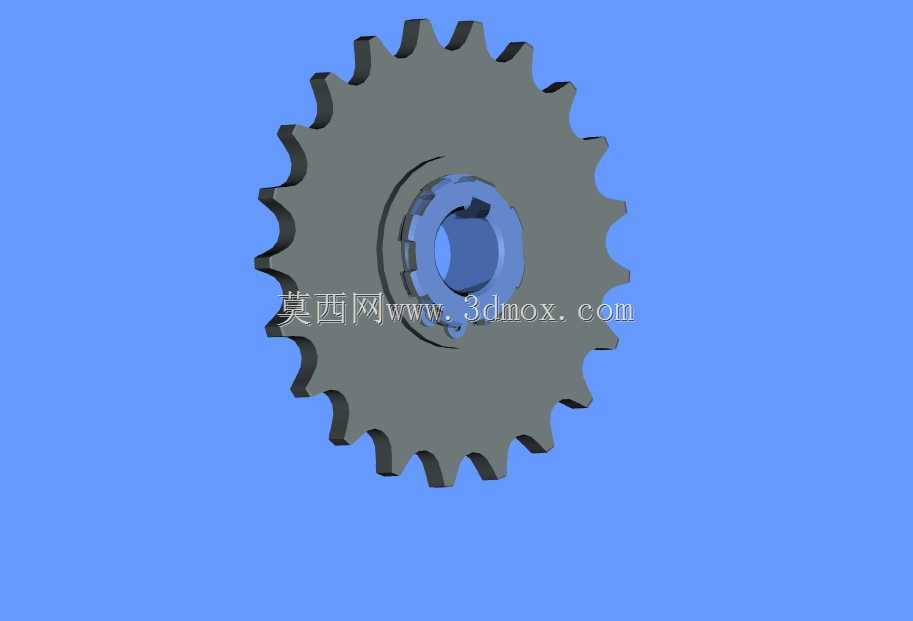

　　从安装边界来看，整套组件的轴向总安装尺寸控制在32mm以内，链轮最大外径为82mm，适配的安装轴径范围为18-22mm，装配时不需要额外的工装，只需要用卡簧钳将挡圈卡入卡槽，再通过端面的压紧螺钉给胀紧衬套施加轴向力即可完成安装，后期维护拆卸时，只需要松开压紧螺钉，拔出衬套就能完成整套组件的更换，不需要对轴或者轮毂做破坏性拆卸。

　　设计过程中重点考虑了工况适配性，链轮材料选用45号钢，齿面做高频淬火处理，硬度达到HRC40-45，能承受中等冲击载荷；胀紧衬套采用40Cr调质处理，保证足够的强度和韧性，避免反复拆装出现塑性变形；锁紧挡圈采用65Mn弹簧钢制作，经淬火回火处理后具备足够的弹性，保证长期使用不会出现弹性失效松脱。整套组件的同轴度公差控制在0.02mm以内，端面跳动公差不超过0.03mm，能满足转速不超过1500r/min的传动场景需求，在输送线、小型包装设备、纺织机械的从动传动部位应用时，相比传统键连接结构，装配效率能提升40%以上，后期维护成本降低60%左右。

　　在实际选型应用时，需要注意轴的表面粗糙度不能低于Ra3.2，否则会降低胀紧衬套的摩擦系数，导致传递扭矩不足出现打滑；装配前需要将轴表面和衬套内孔的油污擦拭干净，不能涂抹润滑脂，避免摩擦力下降；链轮的齿宽匹配标准08B滚子链，安装时要保证两链轮的共面度，误差不超过0.5mm，避免链条出现偏磨。这套结构的设计思路核心是简化轴系加工工艺，取消轴上的键槽、轴肩等加工特征，降低轴的加工成本，同时通过无键连接的方式消除传动间隙，提升传动精度，适合在对传动平稳性有一定要求、装配空间紧凑的中小功率传动场景中使用。
