车载25升方形液压储油装置结构设计

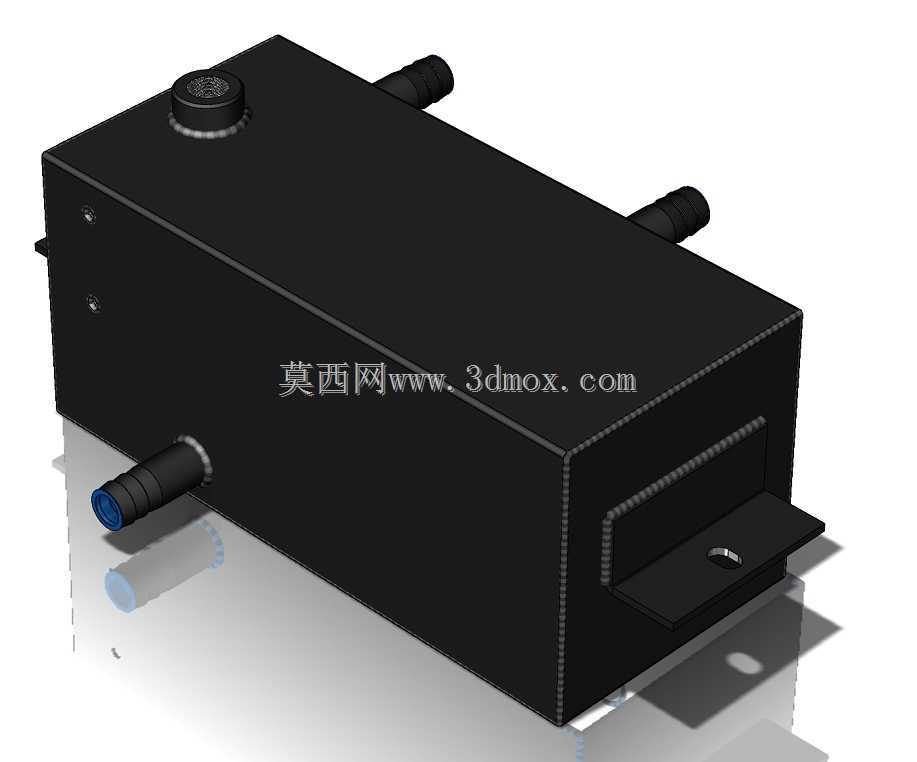

　　这款方形储油罐体的设计，最初是针对商用车辆液压系统的配套需求展开的，在拖车、轻卡这类需要搭载独立液压执行机构的作业场景里，紧凑的安装空间一直是配套部件设计的核心约束。不同于传统圆柱形油箱的空间利用率短板，这款25升容量的储油装置采用方正的盒式主体结构，能够充分贴合车辆底盘大梁侧方的矩形安装空位，在有限的布置空间内最大化储油容积，避免了圆柱罐体与周边管线、车架加强筋的干涉问题。

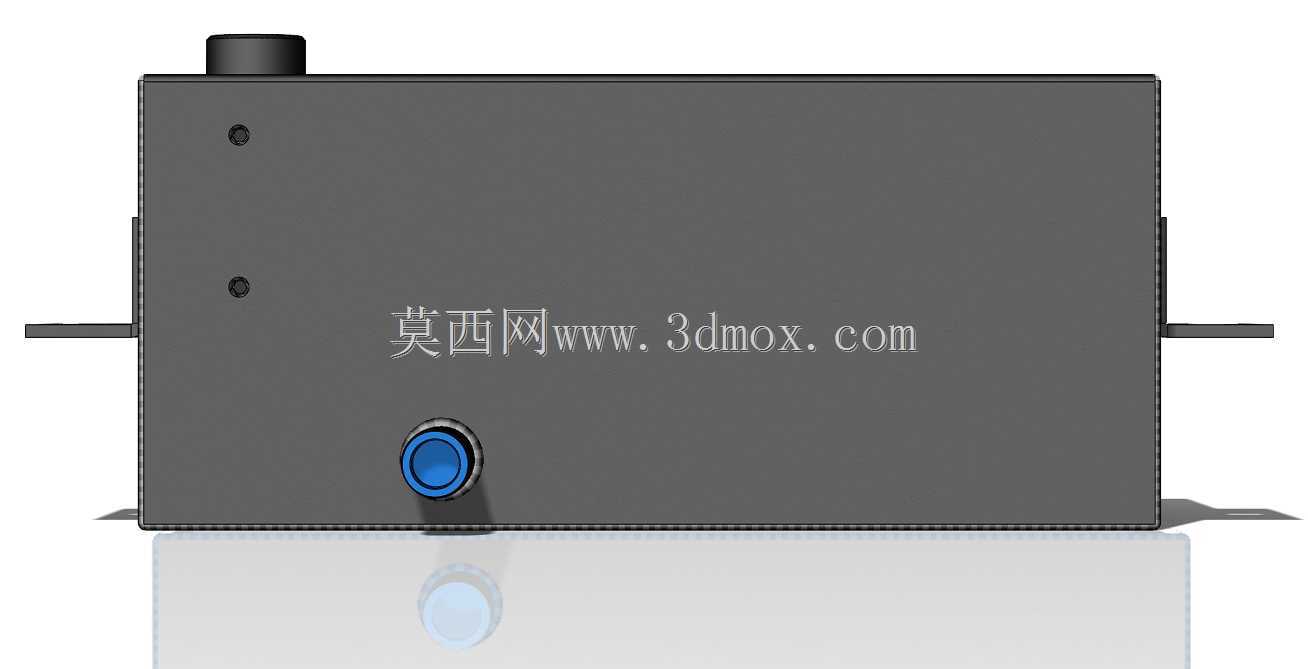

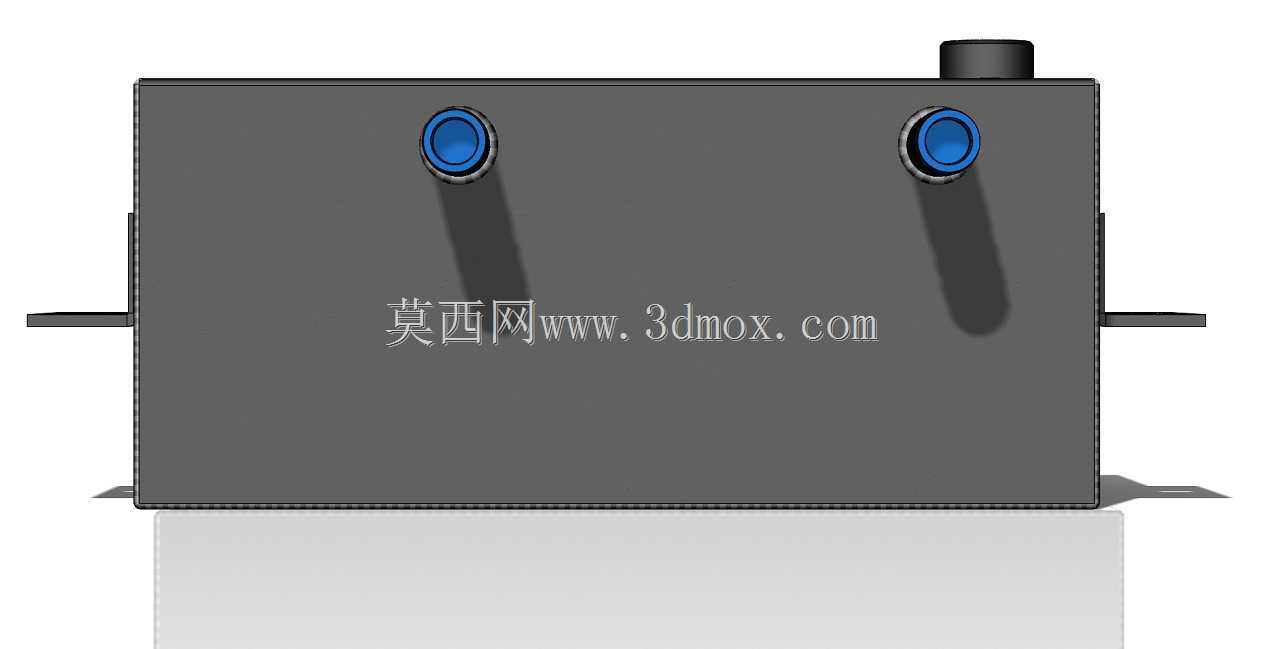

　　从功能实现层面看，罐体顶部设置的带密封盖注油口，采用了内嵌式密封圈结构，加注液压油时能够快速开启，日常行驶状态下可以完全隔绝外界粉尘、水汽进入油液内部，避免液压元件因为油液污染出现异常磨损。罐体侧面分布的三个管路接口，分别对应液压系统的回油、出油以及溢流管路连接，接口采用阶梯式宝塔结构，配合卡箍固定后能够承受液压回路的脉冲压力，不会在车辆颠簸过程中出现管路脱落、渗油的问题。其中侧下方伸出的接口为出油口，位置略高于罐体底部10mm左右，能够让沉积在罐底的少量金属碎屑、杂质停留在罐体底部区域，避免被吸入液压泵造成元件卡滞。

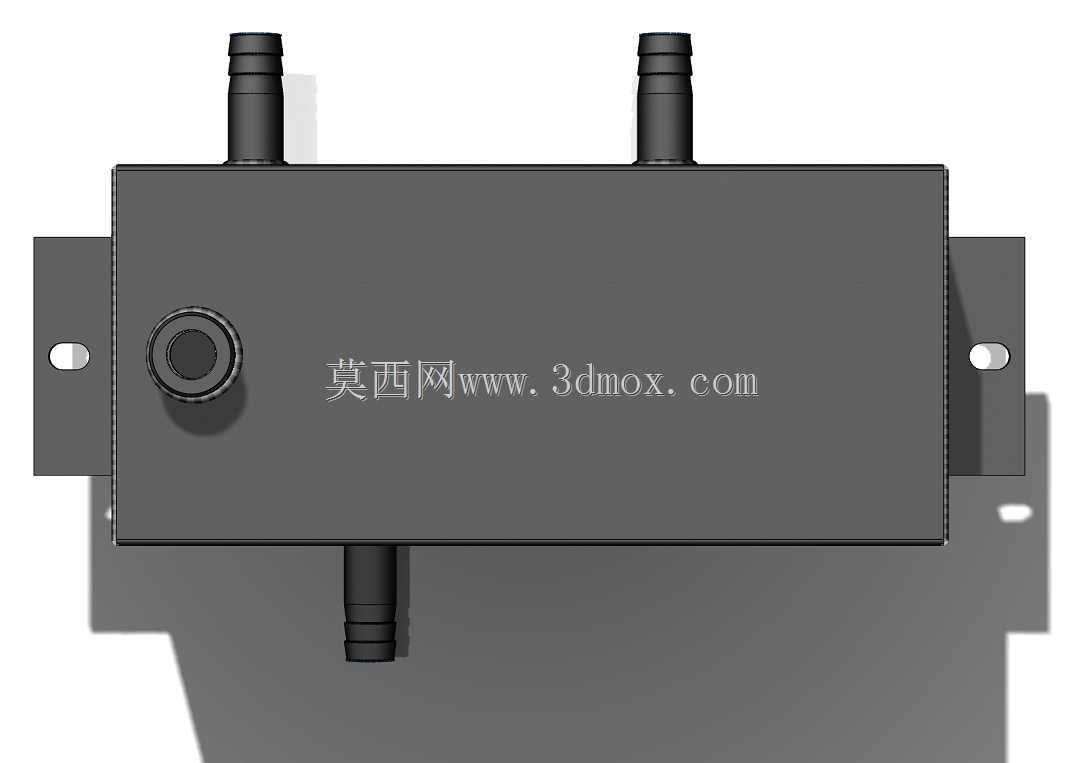

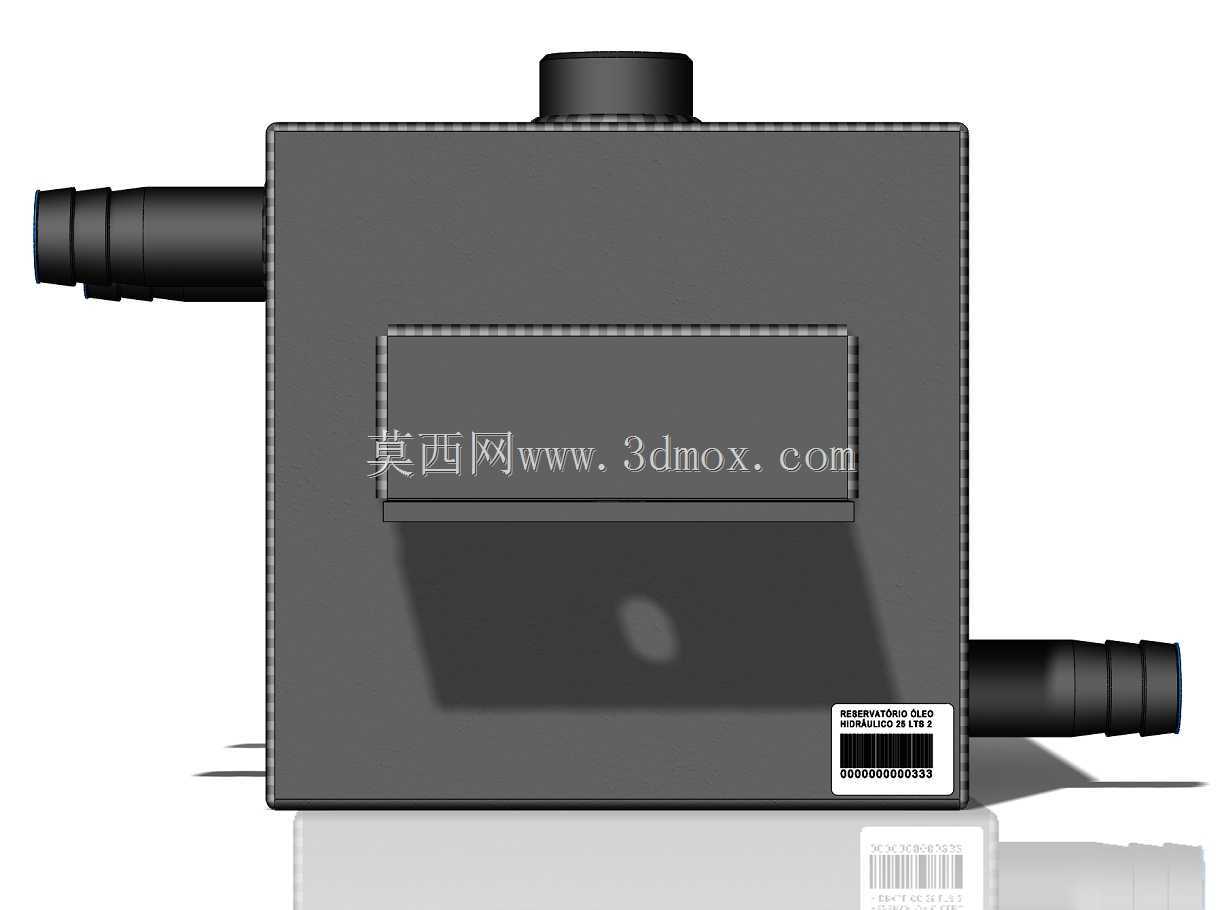

　　设计阶段对安装边界做了充分校核，罐体侧面延伸出的带孔安装支耳，孔位尺寸完全匹配常规商用车底盘的预留安装孔距，不需要对车架做额外打孔改造，直接通过螺栓即可完成固定，支耳与罐体主体采用满焊连接，焊缝经过打磨处理后做了防锈喷涂，能够承受车辆行驶过程中的持续振动，不会出现焊缝开裂的问题。罐体主体的板材厚度经过刚度校核，在满载25升油液的状态下，侧壁的变形量控制在0.2mm以内，即使在液压系统回油带来的持续油压冲击下，也不会出现罐体鼓胀、焊缝疲劳的问题。

　　考虑到车载场景的复杂工况，罐体外部整体做了哑光黑色防腐喷涂，能够抵御路面飞溅的泥水、融雪剂带来的腐蚀，延长部件的使用寿命。罐体顶部预留的小型透气结构，能够平衡罐体内外的气压差，避免油液温度变化、液位升降过程中罐内出现正压或者负压，导致供油不畅或者密封件失效。不同于外露式的透气阀，这款罐体的透气结构集成在注油口盖内部，不会因为泥水堵塞透气孔造成功能失效。

　　在实际配套应用中，这款储油装置除了可以作为液压系统的油箱使用，也可以作为小型作业车辆的备用燃油储液罐使用，接口的通用尺寸能够适配多数常规管径的燃油、液压管路，不需要额外制作转接头。方正的外形也方便用户在罐体侧面加装液位观察窗、油温传感器等附加配件，不需要对罐体主体做二次切割改造，降低了现场改装的工作量。罐体内部没有设置复杂的隔板结构，依靠方正的腔体结构即可减缓车辆行驶过程中油液的晃动幅度，避免油液晃动带来的重心偏移影响车辆行驶稳定性，同时也简化了生产加工的工序，降低了制造成本。

　　从建模细节来看，所有的焊缝位置都做了符合实际加工工艺的凸起处理，接口的台阶尺寸、安装支耳的折弯角度都完全按照实际钣金加工的工艺参数设置，没有出现违背加工逻辑的锐角、零厚度结构，能够直接导出工程图用于钣金下料、焊接工装的制作。各个接口的伸出长度也充分考虑了管路安装的操作空间，卡箍的拧紧位置不会被罐体侧壁或者安装支耳遮挡，现场装配时不需要额外调整管路走向，能够有效提升整车装配的效率。
