原木运输半挂平板货厢结构设计

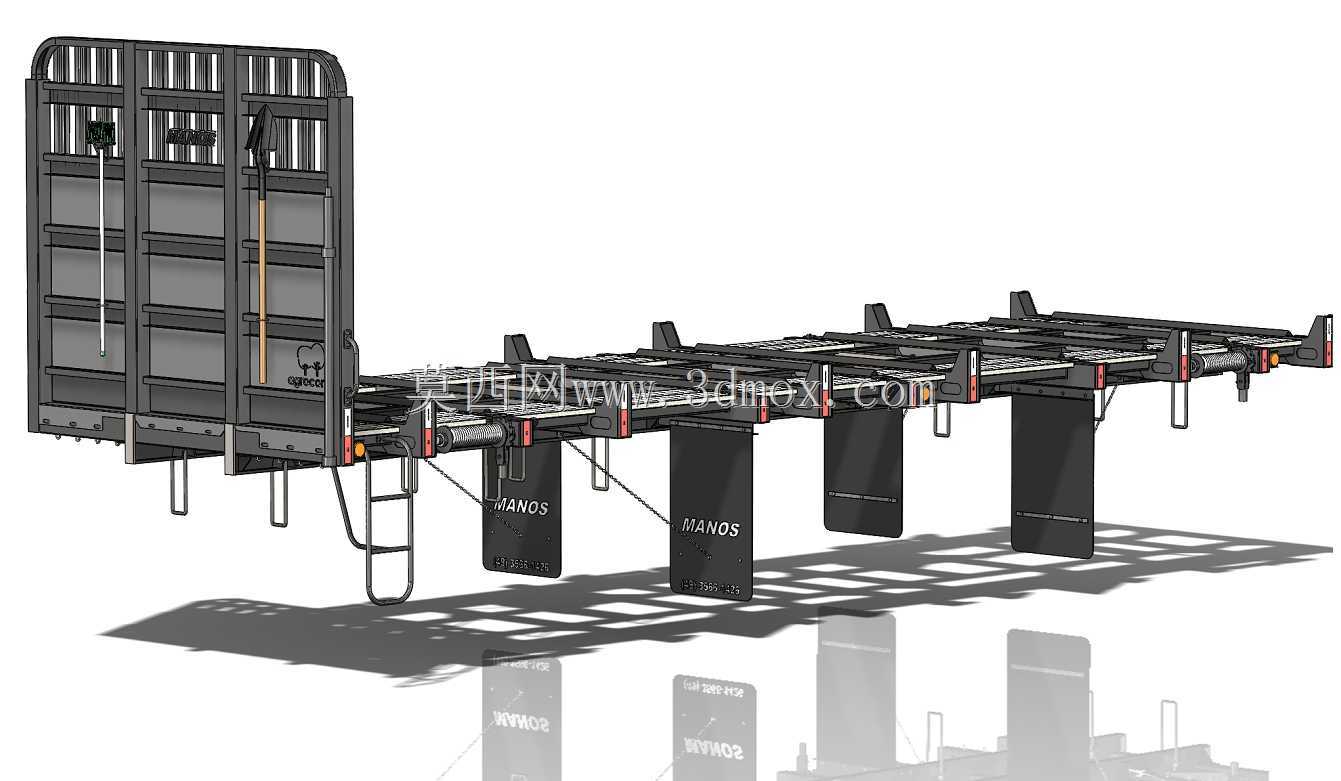

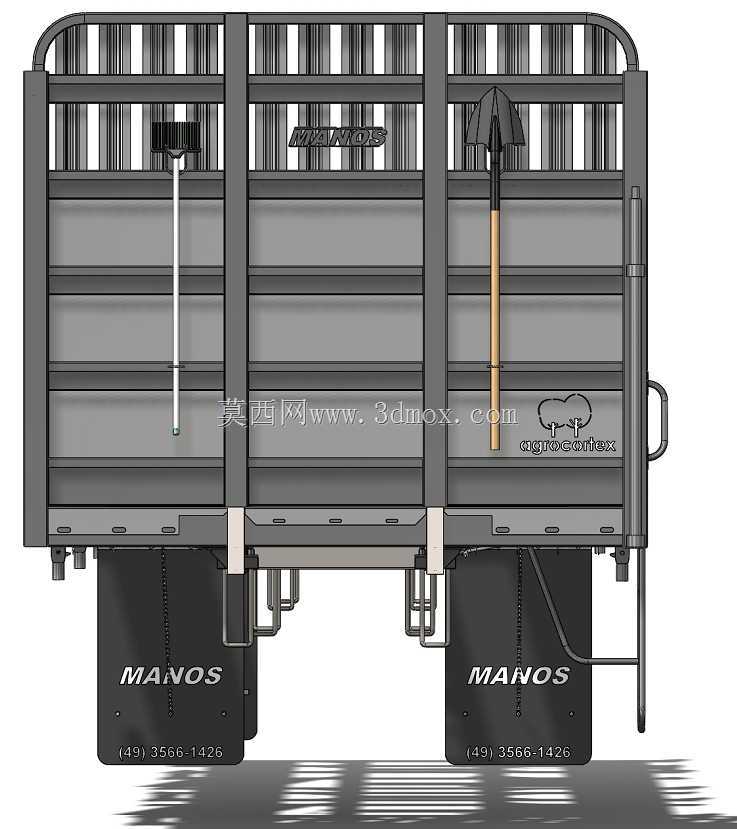

　　这套货厢结构针对林区原木转运场景开发，适配林区非铺装路面、重载不规则原木的运输需求，区别于普通标载货运平板，整体结构围绕大载荷、易装卸、防滚落的核心需求做了针对性强化。从结构布局来看，货厢主承载面采用纵梁加密排布的框架结构，纵梁选用高强度矩形型钢，横梁间距较普通货运平板缩小近三分之一，避免长尺寸原木单点载荷造成的面板变形，主承载面预留的捆扎挂点沿货厢两侧等距分布，挂点采用内嵌式焊接结构，不会突出承载面影响原木装卸，同时每个挂点的破断载荷经过核算，可满足满载状态下原木的固定需求，避免林区坡道行驶时货物移位。前端栏板采用竖筋加强的一体式结构，栏板高度匹配常规原木堆垛的限位需求，栏板内侧设置了两个长柄工具的固定卡扣，可随车固定撬棍、

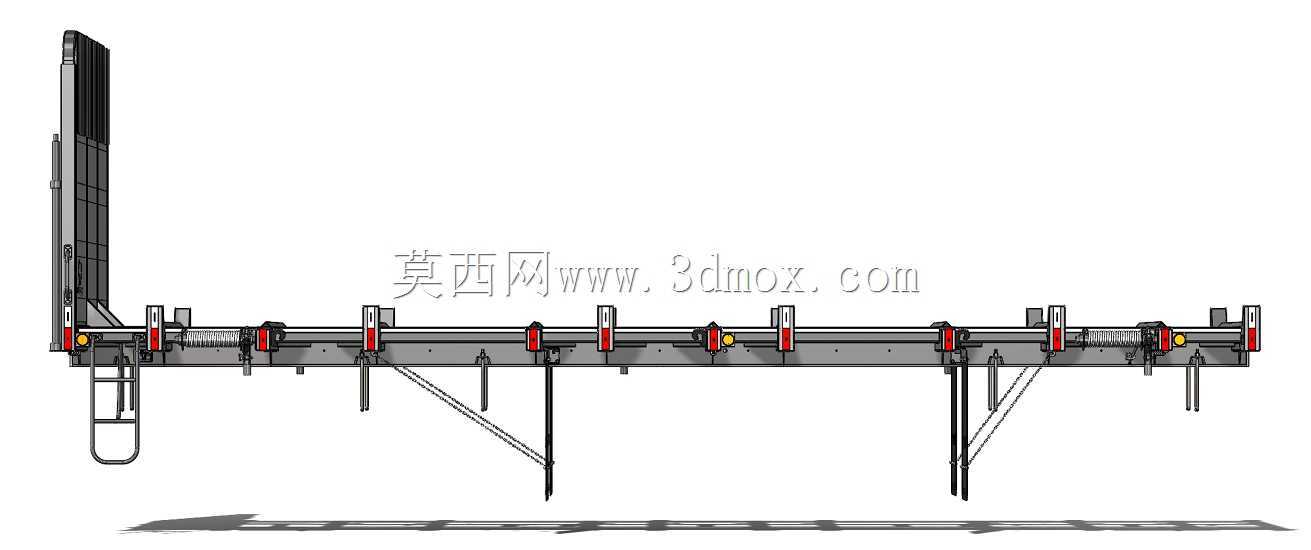

　　捆扎绞杆这类装卸辅助工具，避免工具在行驶过程中滑落；栏板下部设置了登车梯，梯步采用防滑圆钢弯折成型，登车位置与货厢前端的操作空间匹配，方便作业人员登车整理货物、调整捆扎带。货厢两侧设置了可翻转的侧向挡桩，挡桩采用套筒式安装结构，空载或装卸尺寸超宽的原木时可快速拔出或放倒，不会阻挡装卸路径，挡桩的限位销采用弹簧自复位结构，行驶过程中不会因为颠簸脱出，每个挡桩的高度经过核算，可挡住两层堆垛的原木，避免转弯时原木侧滚。货厢支腿采用可伸缩的重型结构，支腿底部设置了加大的支撑垫板，适配林区松软地面的停放需求，避免半挂车头脱开后货厢下沉倾斜；支腿的调节行程覆盖了常用半挂牵引车的牵引座高度范围，不同车型接驳时无需额外加装垫块。

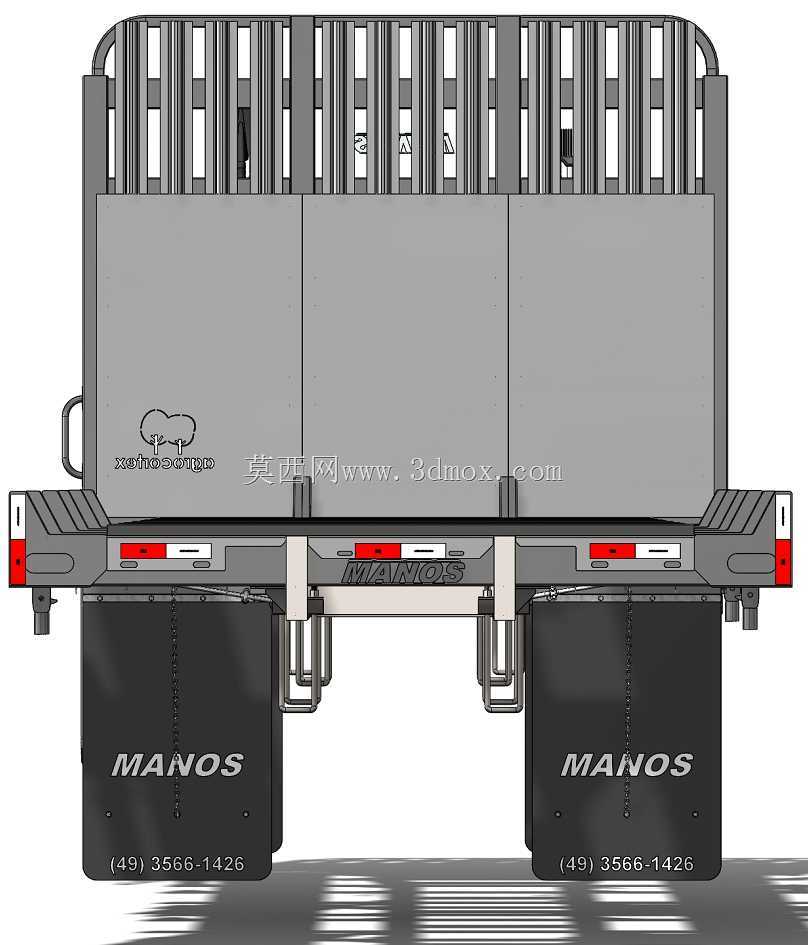

　　货厢尾部的结构做了装卸适配优化，尾部横梁采用圆弧过渡设计，避免原木拖拽装卸时刮伤木材表面或者磕损横梁焊缝，尾部两侧设置了示宽标识与反光件安装位，满足道路行驶的安全规范要求。从设计思路上，这套结构没有采用复杂的一体化冲压部件，全部采用常用型钢焊接成型，林区维修点具备常规焊接设备即可完成故障修复，降低了偏远区域的运维难度；所有外露的钢结构边缘都做了倒角处理，避免装卸作业时划伤作业人员或者刮损捆扎带。货厢的安装边界完全匹配常规货运半挂的底盘安装孔位，纵梁上的安装孔采用长圆孔设计，可适配不同厂家底盘的孔位公差，无需现场二次打孔即可完成装配；货厢空载重心高度经过控制，比同尺寸普通平板货厢低50mm左右，林区盘山道行驶时可降低侧翻风险。

　　承载面的防滑处理采用了间断式焊接防滑条的方案，相比整面铺设花纹板，自重降低近12%，同时防滑条的间隙可漏下原木携带的泥沙、碎树皮，避免承载面积留杂物造成货物放置不稳。侧向的挡桩间距经过反复调整，既不会因为间距过大失去挡护作用，也不会因为间距过小增加自重、影响装卸效率，每个挡桩可承受的侧向推力满足满载急转时的载荷要求，不会出现变形弯折的情况。前端栏板与主纵梁的连接采用了三角加强筋结构，加强筋的排布方向匹配紧急制动时原木的前冲载荷方向，可将冲击力均匀分散到两侧纵梁上，避免栏板根部焊缝开裂。货厢上的所有气路、电路固定点都设置在纵梁内侧的空腔位置，避免装卸原木时被砸坏，管线采用波纹管防护，可抵御林区树枝刮擦、泥水侵蚀。这套结构的实际使用场景覆盖林区山场到木材加工厂的中短途转运，可适配不同长度、不同径级的原木装载，不需要额外加装辅助装置即可完成常规作业，相比通用平板货厢，原木运输过程中的货损率、固定作业时长都有明显优化，同时结构的耐用性更适配林区恶劣的作业环境，不会因为频繁的重载、颠簸出现早期结构失效。
