40立方自卸式牵引货运挂车结构设计

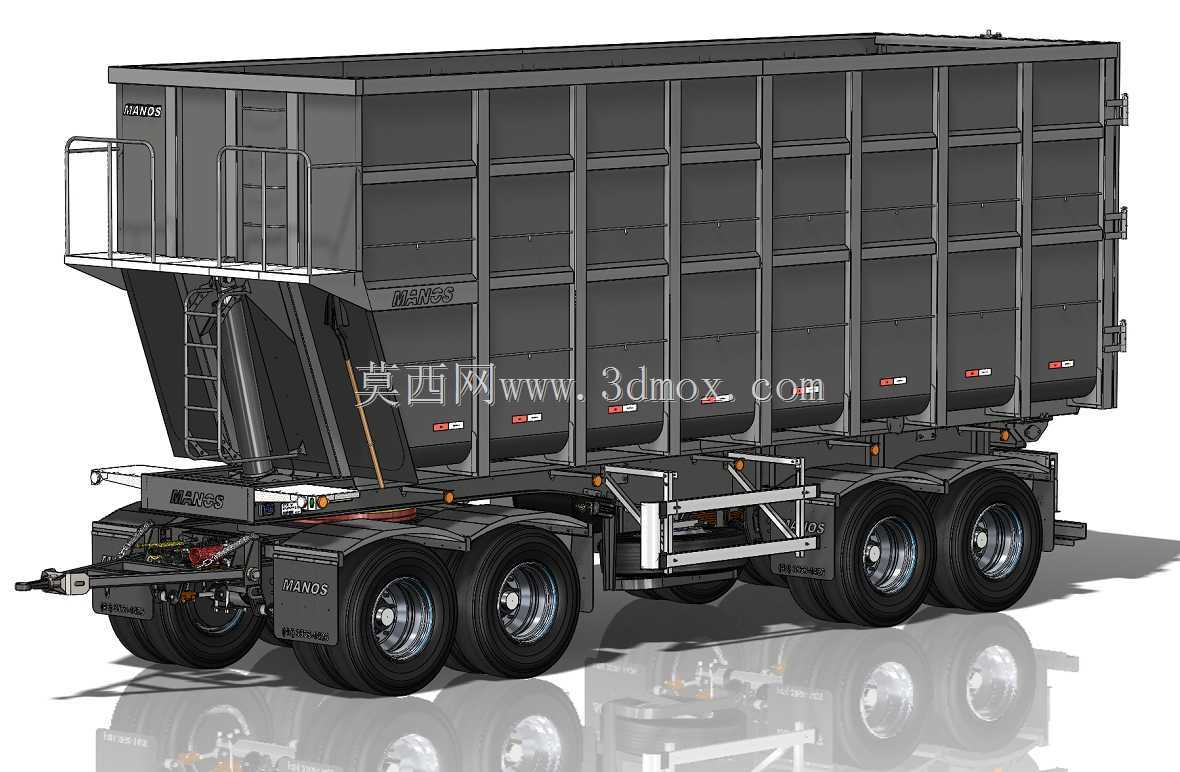

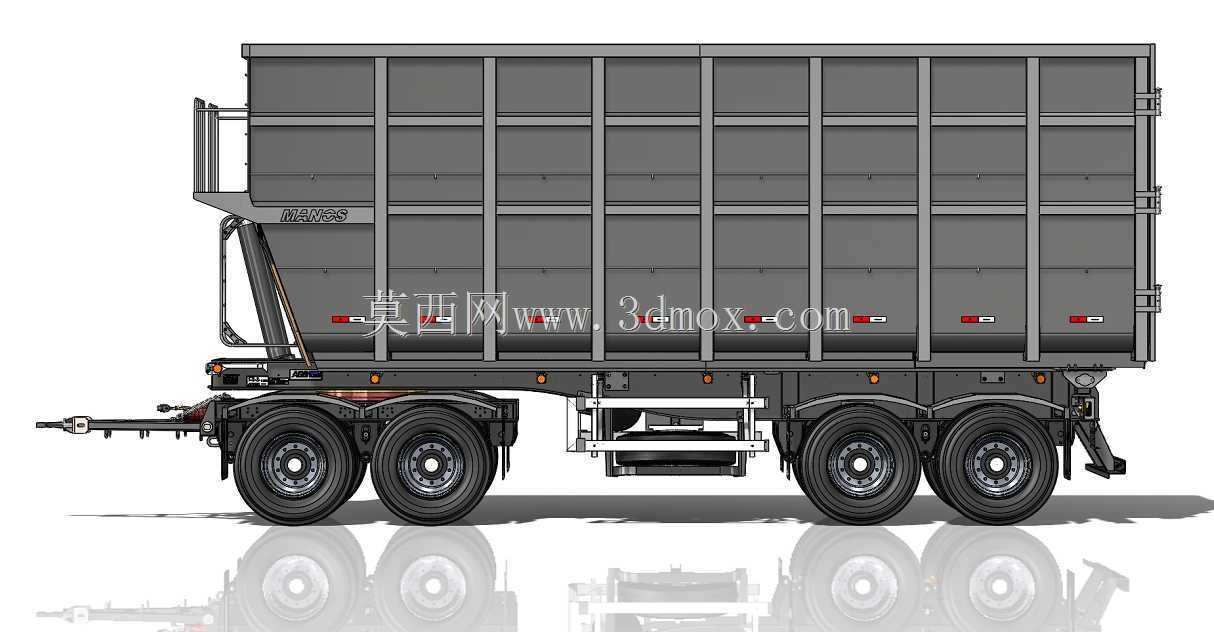

　　这款40立方级别的牵引式自卸挂车，主要面向农林散料、建筑渣土、粮食谷物、矿用散料等中短途转运场景设计，适配多轴牵引车头，可在乡村非铺装路面、厂区内部转运通道、农场收储点等场地完成散料装卸作业，相比固定式栏板挂车，无需额外配备装载机械即可完成卸料，大幅缩减散料转运的辅助作业时长。从结构设计逻辑来看，整车采用五轴行走布局，靠近牵引销位置的单轴为转向随动轴，后方四组车轴为承重轴，单轮标配重载型钢轮毂与块状花纹货运轮胎，轴组上方设置平衡式悬架结构，可在颠簸路面分散单轴载荷，避免局部应力集中导致的车架变形。车厢主体采用竖筋加强的栏板结构，侧板每间隔一定距离设置竖向加强肋，肋板与底板主纵梁焊接为整体框架，避免满载举升时侧板出现外鼓变形；

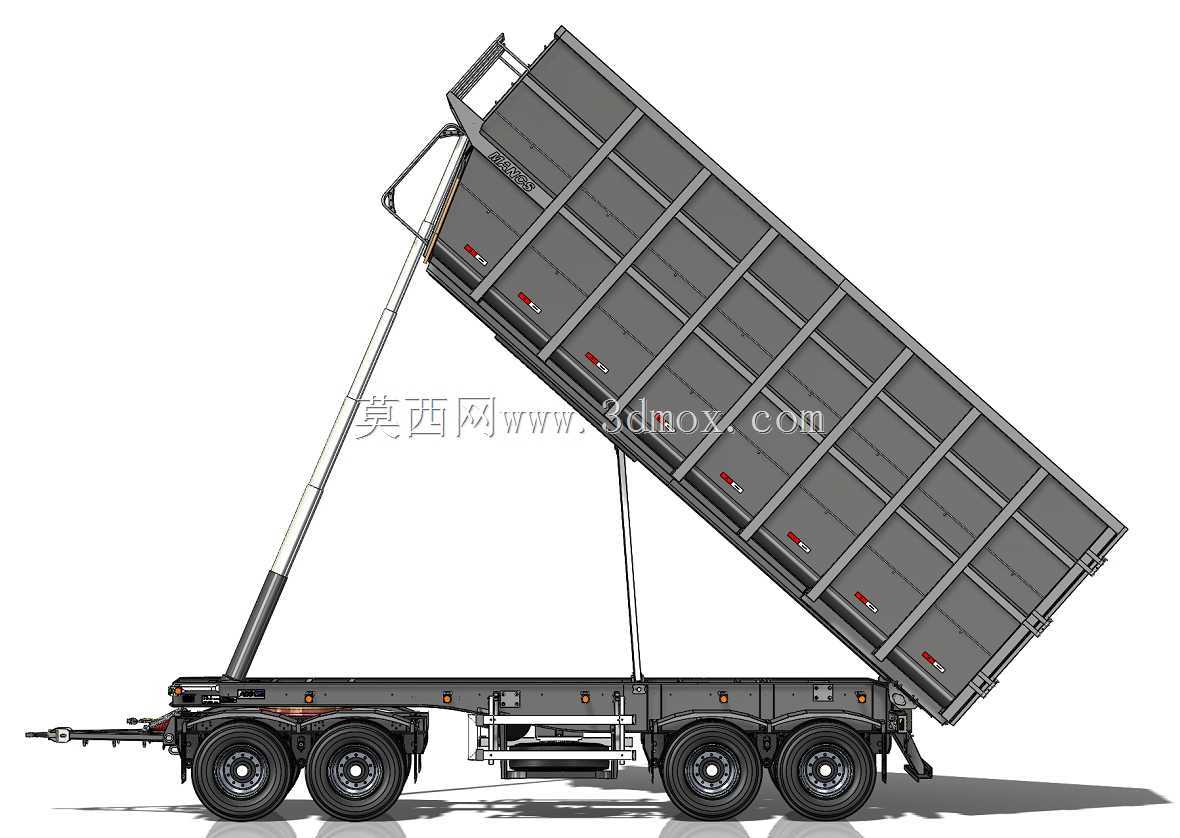

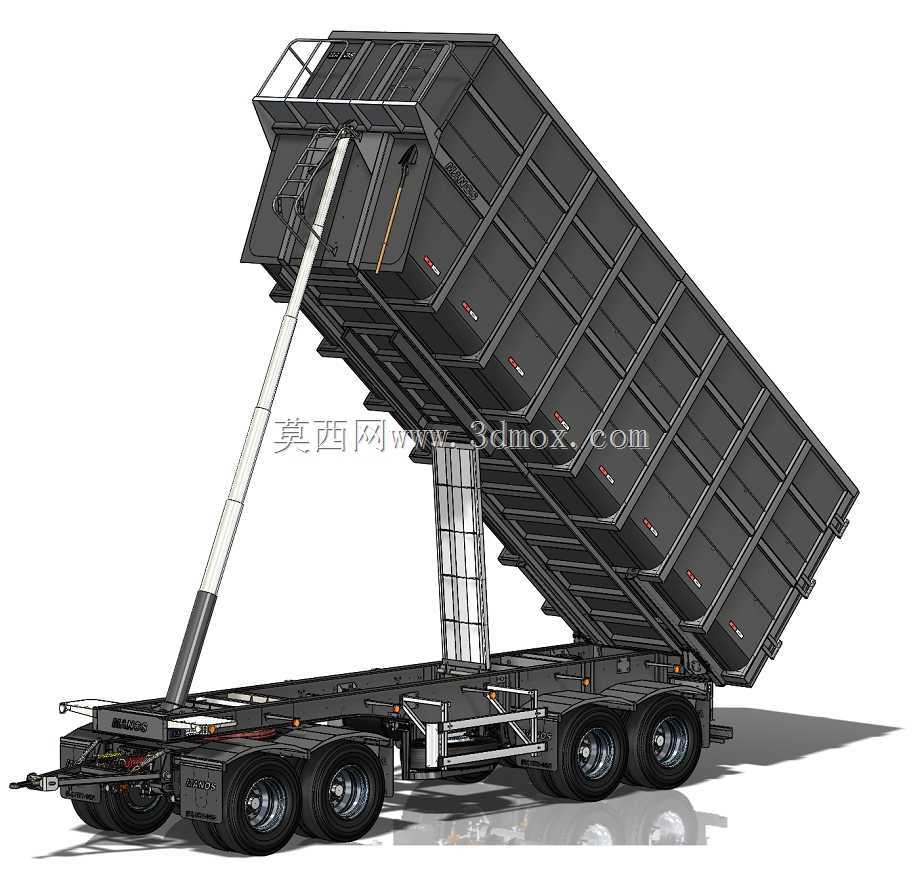

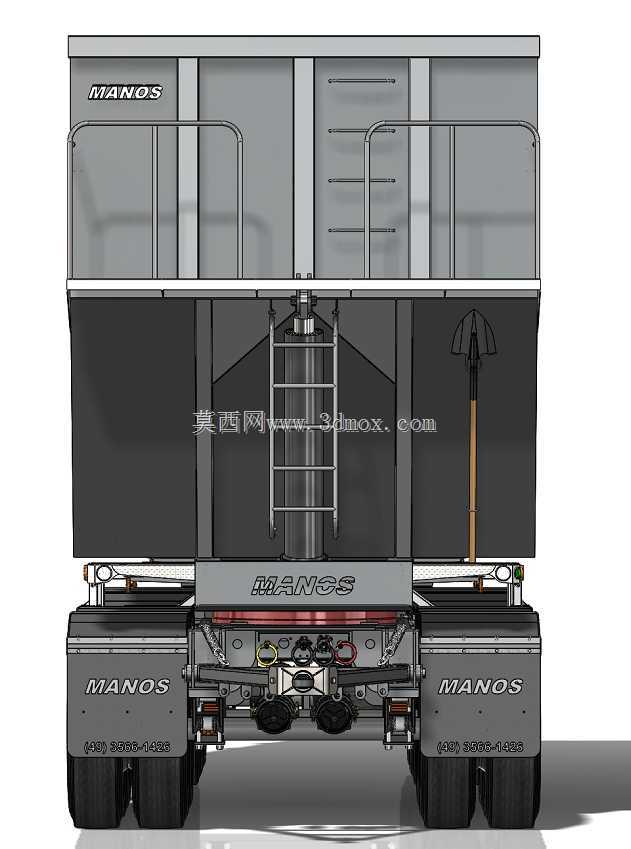

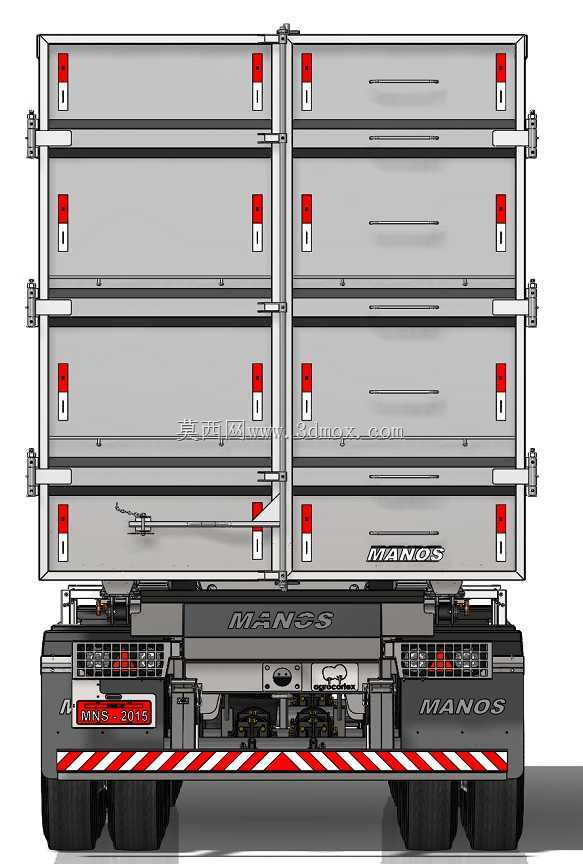

　　车厢前部设置带护栏的操作平台，配套爬梯连接车架走台板，方便作业人员在顶部完成篷布覆盖、料位检查等操作，平台护栏高度符合货运车辆作业安全规范，预留了篷布杆安装位。举升系统采用前置五级伸缩液压油缸，油缸下支座固定在车架前部的加强横梁上，上支座与车厢前部的举升耳板铰接，举升时油缸逐级伸出，可将车厢最大举升角度推至45度以上，保证粘性散料也能顺利滑卸；举升过程中车厢后部的尾门采用上翻式开启结构，随举升角度增大依靠自重自动开启，无需额外设置液压开门机构，简化了液压管路布局，降低故障点。车架部分采用双主梁结构，主梁为高强度钢焊接的变截面工字梁，牵引销位置做了局部加厚处理，牵引销采用标准50号牵引销尺寸，适配主流货运牵引车头的牵引座；

　　车架两侧设置防护栏与管路走线槽，制动气管、液压油管全部规整布置在走线槽内，避免行驶过程中被飞溅碎石击打损坏，车架后部设置可翻转的卸料挡料板，防止卸料时散料堆积在车轴缝隙中。从安装边界来看，整车空载状态下的总高度控制在道路货运限高要求范围内，宽度符合国标货运车辆外廓尺寸要求，牵引销中心到车架尾部的长度匹配常规货运挂车的转弯半径要求，在厂区内部90度直角转弯时可顺利通过标准宽度通道；车轴轮距设置符合公路行驶的轮距规范，不会出现轮胎超出车厢宽度的情况。车厢内部做了平滑过渡处理，侧板与底板交接位置设置圆弧过渡板，减少散料残留，底板采用耐磨钢板焊接，表面平整无凸起，避免散料卡滞；车厢顶部预留了篷布安装导轨，可适配手动或自动篷布机构，

　　满足散料运输过程中的防尘防遗撒要求。行走系统的制动采用气刹结构，每个车轴都配备独立制动气室，配套断气刹驻车结构，停车时可自动锁止车轴，防止坡道溜车；车架前部设置支腿结构，在与牵引车分离时可支撑前部载荷，支腿采用手摇式升降结构，操作省力，支撑底座面积较大，在松软地面停放时不会出现下陷。设计过程中对举升工况做了针对性的受力校核，当车厢满载举升至最大角度时，车架纵梁的应力分布控制在材料许用应力范围内，举升油缸的推力匹配满载总重量的举升需求，不会出现举升无力、油缸回缩的问题；车厢侧板的加强筋间距经过优化，既保证侧板刚度，又尽可能降低整车自重，提升额定载质量。
