货运捆绑用棘轮拉紧器结构设计

　　道路货运场景里，货物移位、散落是运输环节高频风险点，尤其是50mm宽织带配套的拉紧构件，直接决定了大宗散货、托盘货、工程机械附件在长途运输、颠簸路段的固定可靠性。这款拉紧构件采用棘轮式锁止结构，核心功能是通过往复扳动手柄实现织带的渐进式收紧，相比传统杠杆式紧绳器，它的锁止齿牙是连续啮合结构，不会因为车辆振动出现松脱回退，收紧过程中可以根据货物捆扎需求随时控制张紧力度，不会出现过紧勒坏货物包装、过松固定失效的问题。

　　从结构设计逻辑来看，整个构件的受力路径做了明确的分层：下端的弯钩是直接挂接在货车边梁、货台锚点上的受力端，钩体做了圆弧过渡处理，避免挂接时刮伤货台漆面或者锚点的焊接部位，钩身和主体框架的连接采用销轴铰接，允许挂接时存在一定的角度偏差，适配不同货台的锚点位置偏差，哪怕锚点和织带方向存在15度以内的偏角，也不会出现额外的弯折应力。中间的棘轮卷筒是缠绕织带的核心部件，卷筒表面做了防滑滚花处理，织带穿入后不会因为张紧力过大出现打滑，卷筒两侧的棘轮齿和棘爪的配合间隙控制在0.2mm以内，既保证扳动手柄时棘爪能顺利滑过齿牙，又能在停止扳动时立刻卡紧锁死，不会出现回程间隙。

　　手柄部分采用了冲压成型的框式结构，相比实心杆件，在同等重量下抗弯折强度提升了40%以上，手柄顶端的滚轴是供使用者握持施力的部位，表面做了钝化处理，冬季操作时不会粘黏皮肤，往复扳动的行程设计在30度到150度之间，操作人员站在货台侧面不需要大幅度探身就能完成收紧操作，符合货运现场的操作人机工程要求。整个构件的安装边界非常明确，适配的织带宽度严格对应50mm规格，织带厚度适配范围在1.2mm到2mm之间，不管是普通丙纶织带还是高强度涤纶织带都能兼容，整体收拢后的长度在280mm左右，挂接状态下的最大外伸尺寸不超过180mm，不会在货台边形成突出的尖锐部位，避免人员通行时刮碰受伤。

　　在实际使用场景中，这款构件除了道路货运的货物固定，还能适配设备转运、木箱打包、临时缆绳张紧等多种场景，它的锁止结构是纯机械啮合，没有弹簧、弹片这类易损小件，哪怕在露天淋雨、扬尘的环境下长期存放，也不会出现卡滞失效的问题。设计过程中对各个受力部位做了应力校核，框架部分采用冲压钢板弯折成型，弯折处做了圆角加强，额定工作载荷下的最大变形量不超过0.5mm，棘爪的齿牙部位做了局部淬火处理，表面硬度达到HRC45以上，长期反复使用不会出现齿牙磨损、滑牙的问题。和传统的焊接式紧绳器相比，这款构件的所有连接部位都采用销轴铰接，磨损后可以单独更换销轴，不需要整体报废，后期维护成本更低。在捆扎操作完成后，需要释放张紧力时，只需要扳动棘爪的解锁拨片，就能让棘轮反向转动，缓慢释放织带的张紧力，不会因为突然解锁导致织带回弹伤人，释放过程的力度可以通过手柄的握持力度控制，操作安全性有足够保障。

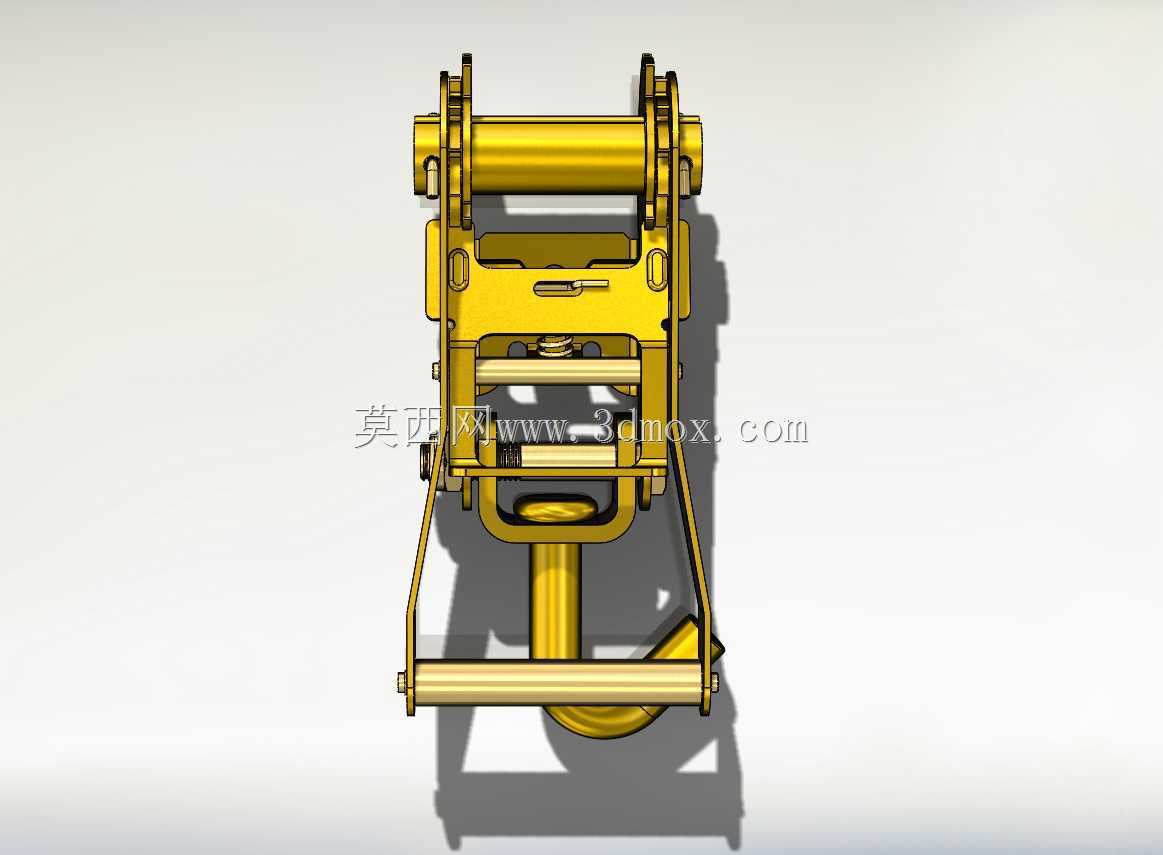

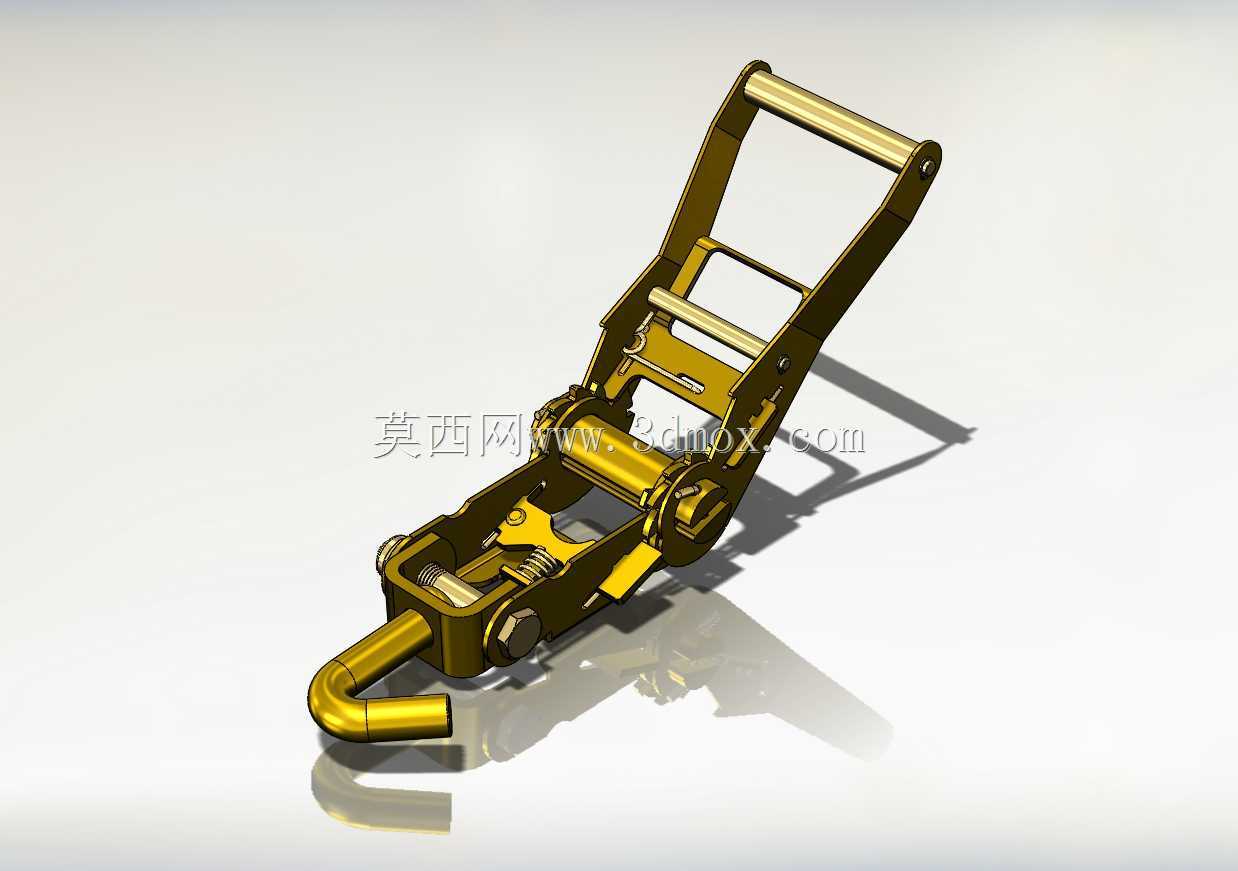

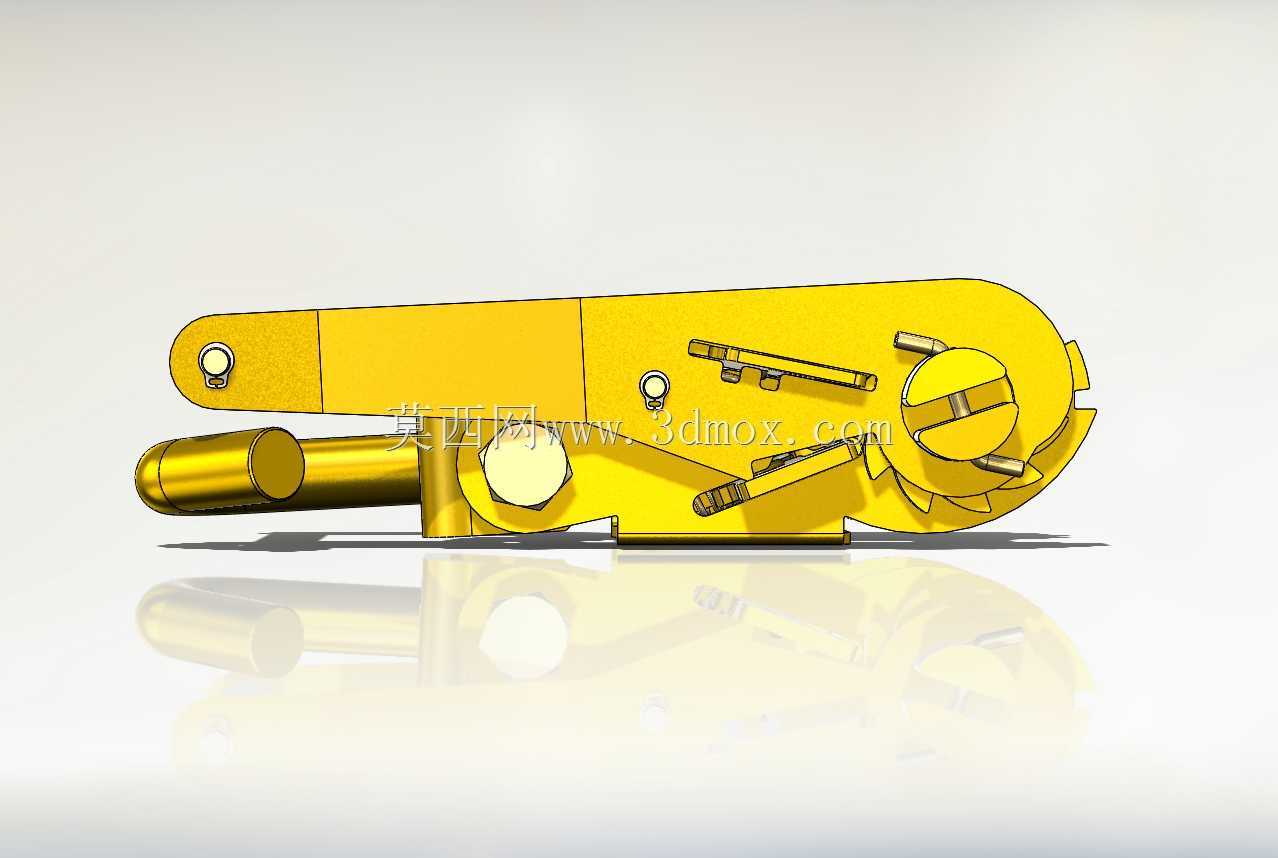

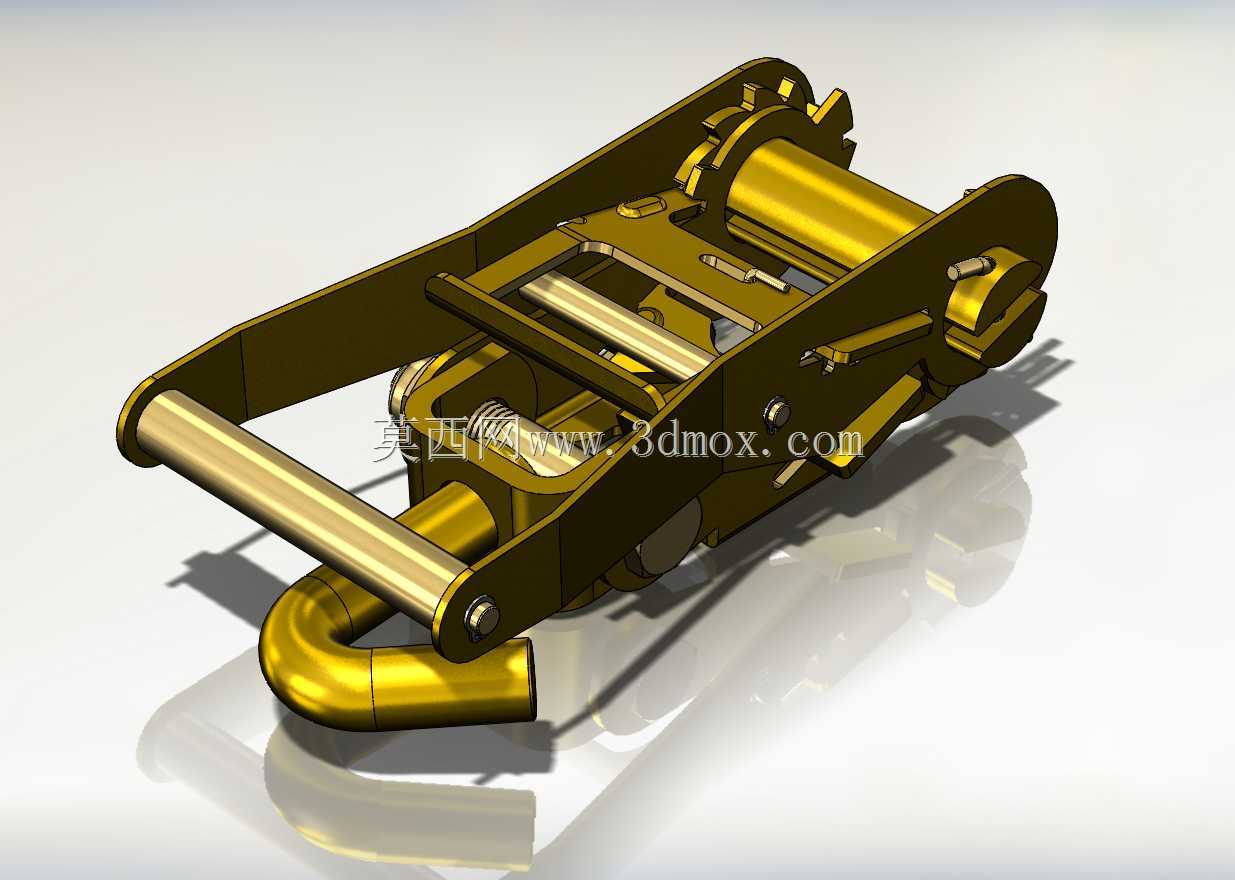

　　从建模细节来看，各个铰接部位的配合公差都按照实际装配要求做了预留，销轴和孔的间隙控制在0.1mm到0.15mm之间，模拟实际装配时不会出现干涉，也不会因为间隙过大出现晃动。表面的涂装效果模拟了镀锌彩钝的处理工艺，这也是这类五金配件最常用的防锈处理方式，能够适应户外存放、运输过程中的潮湿、盐雾环境，延长构件的使用寿命。整体结构没有多余的装饰性设计，所有的造型特征都是为了实现功能、提升强度、优化操作体验，完全是面向实际工业使用场景的功能性结构设计，没有冗余的设计元素。
